Potrošni materijal i pribor za TIG plamenike

Potrošni materijal za TIG plamenik za WP-seriju plamenika za zavarivanje

INWELT potrošni materijal Potrošni materijal za TIG plamenike za zavarivanje i zamjenski dodaci za uobičajene konfiguracije TIG plamenika serije WP, uključujući WP9, WP17, WP18 i WP26.

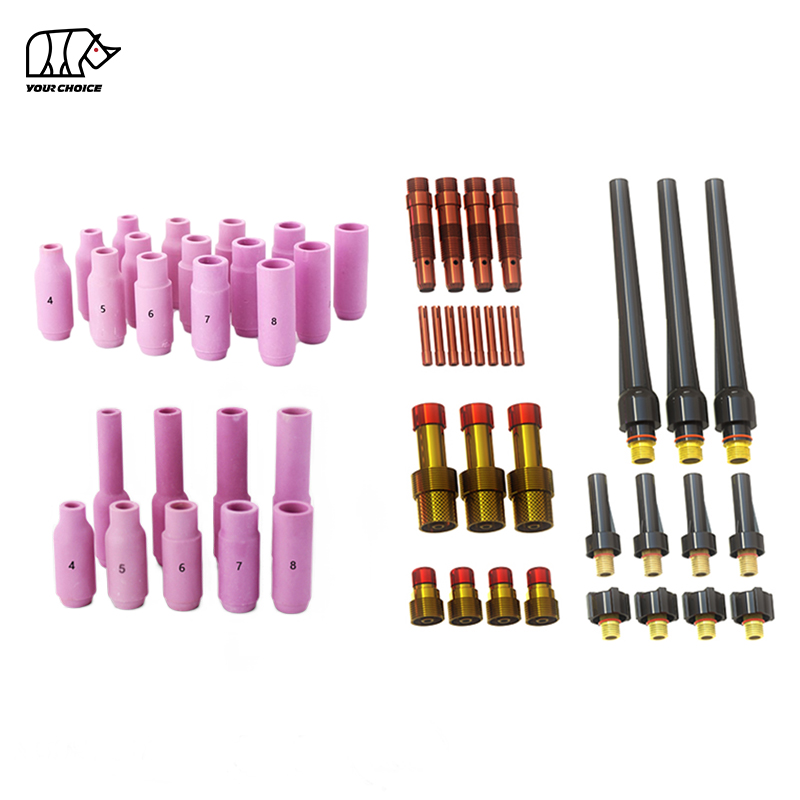

Raspon proizvoda uključuje TIG stezne čahure, tijela steznih čahura, plinske leće, keramičke čašice, komplete prozirnih čašica, stražnje kapice, izolatore i kompletne komplete potrošnog materijala.

Ove se komponente koriste za pričvršćivanje volframove elektrode, distribuciju zaštitnog plina i održavanje ispravnog prednjeg i stražnjeg sklopa TIG plamenika.

Za distributere, proizvođače opreme za zavarivanje, uvoznike, trgovce na veliko i korisnike industrijskog zavarivanja, INWELT osigurava pojedinačne zamjenske dijelove i koordinirane komplete potrošnog materijala za redovno održavanje i nabavu naknadno.

---

---

Potrošni materijal za TIG plamenik po komponentama

Potrošni materijal za TIG plamenik može se odabrati prema njihovom položaju i funkciji unutar sklopa plamenika.

Potrošni materijal	Glavna funkcija	Ključni čimbenici odabira
Collet	Drži volframovu elektrodu	Promjer volframa, obitelj plamenika
Stezno tijelo	Podržava steznu čauru i usmjerava zaštitni plin	Promjer volframa, serija plamenika
Plinska leća	Difundira zaštitni plin oko volframa	Obitelj plamenika, veličina elektrode, sustav čašica
Keramička čaša	Usmjerava zaštitni plin prema području zavara	Veličina šalice, serija plamenika, primjena
Prozirna čaša	Omogućuje poboljšanu vidljivost zone zavarivanja	Obitelj svjetiljki, adapter, sustav plinskih leća
Kapa za leđa	Osigurava stražnji dio volframovog sklopa	Obitelj plamenika, duljina kape
Izolator	Električni odvaja i štiti komponente	Model svjetiljke i prednji sklop
Komplet potrošnog materijala	Grupe često zamjenjivih komponenti	Obitelj svjetiljki i veličine volframa

Ispravan zamjenski dio treba odabrati prema kompletnoj konfiguraciji gorionika, a ne samo prema izgledu.

TIG stezne čahure za držanje volframovih elektroda

TIG stezna čahura zahvaća volframovu elektrodu unutar gorionika i drži je u središtu tijekom zavarivanja.

Kada se stražnji poklopac zategne, stezna čahura se steže oko volframa i učvršćuje elektrodu na mjestu.

Ispravna stezna čahura mora odgovarati:

• Obitelj TIG plamenika

• Promjer volframove elektrode

• Stezno tijelo ili sustav plinskih leća

• Front-end konfiguracija

• Specifične dimenzije proizvođača

Uobičajeni promjeri volframa uključuju 1,0 mm, 1,6 mm, 2,4 mm i 3,2 mm, dok druge veličine mogu biti potrebne za posebne primjene.

Steznu čahuru treba pregledati ako volfram postane teško pričvrstiti, sklizne tijekom zavarivanja ili više nije ispravno centriran.

Zamijenite steznu čauru ako je iskrivljena, napukla, pregrijana ili mehanički oštećena.

TIG stezna tijela i sustavi plinskih leća

Tijelo stezne čahure podupire steznu čahuru od volframa i osigurava put zaštitnog plina prema keramičkoj čašici.

INWELT isporučuje standardne konfiguracije tijela stezne čahure kao i komponente plinskih leća za odabrane WP-serije TIG plamenika.

Standardna TIG stezna tijela

Standardna postavka stezne čahure obično se koristi za opće primjene TIG zavarivanja gdje je dovoljna konvencionalna distribucija zaštitnog plina.

Prilikom odabira treba uzeti u obzir:

• Baklja serija

• Promjer volframa

• Veličina stezne čahure

• Dimenzije stezne čahure

• Konfiguracija šalice

TIG plinske leće

Plinska leća koristi strukturu difuzora kako bi osigurala ravnomjerniju distribuciju zaštitnog plina oko volframove elektrode.

Ovisno o postavkama zavarivanja, plinska leća može biti korisna za:

• Duži nastavak od volframa

• Udubljeni ili teško dostupni spojevi

• Zavarivanje cijevi

• Zavarivanje nehrđajućeg čelika

• Precizne GTAW aplikacije

• Primjene koje zahtijevaju kontroliranu pokrivenost zaštitnim plinom

Učinkovitost plinske leće također ovisi o veličini čašice, protoku plina, produžetku volframa, kutu plamenika i okolnom kretanju zraka.

TIG keramičke čaše i plinske mlaznice

TIG keramička čašica usmjerava zaštitni plin oko volframove elektrode i zone zavarivanja.

INWELT isporučuje konfiguracije aluminijskih keramičkih čaša za odabrane WP-serije TIG plamenika.

Pri odabiru šalice treba uzeti u obzir:

• Model TIG plamenika

• Standardna ili konfiguracija plinskih leća

• Promjer šalice

• Tungsten nastavak

• Struja zavarivanja

• Geometrija spoja

• Zahtjevi za zaštitni plin

Različite veličine šalica omogućuju različitu pokrivenost plinom i karakteristike pristupa.

Ne birajte keramičku šalicu samo po broju šalice. Potvrdite stvarne dimenzije i kompatibilnu družinu gorionika ili potrošnog materijala prije naručivanja.

Keramičku šalicu treba zamijeniti ako je:

• Napuknut

• Čipiran

• Jako kontaminirano

• Mehanički oštećen

• Ne mogu pravilno sjediti

Oštećena keramička čašica može utjecati na pokrivenost zaštitnim plinom i treba je zamijeniti kada njeno stanje ugrozi sklop gorionika.

TIG prozirne čaše i kompleti staklenih čaša

Prozirni ili stakleni sustavi TIG šalica mogu pružiti poboljšanu vidljivost oko područja volframa i zavara.

INWELT isporučuje pribor s prozirnim šalicama za odabrane konfiguracije TIG plamenika serije WP.

Ovisno o konfiguraciji proizvoda, komplet može uključivati:

• Prozirna šalica

• Komponente plinske leće

• Collet

• Stezno tijelo

• Adapter

• Povezane izolacijske komponente

Sustave prozirnih čašica treba odabrati prema obitelji plamenika, adapteru čašica, promjeru volframa i konfiguraciji plinskih leća.

Nemojte pretpostavljati da će prozirna čašica dizajnirana za jednu obitelj TIG plamenika odgovarati drugom plameniku bez odgovarajućeg adaptera ili prednjih komponenti.

Stražnje kapice TIG plamenika: kratke, srednje i duge

TIG stražnji poklopac zatvara stražnji dio gorionika i podupire sklop volframa i stezne čahure.

INWELT isporučuje različite duljine stražnjeg poklopca za odabrane konfiguracije TIG plamenika serije WP.

Duge TIG stražnje kape

Dugi stražnji poklopci pružaju dodatni prostor iza svjetiljke i prikladni su kada je duži stražnji sklop prihvatljiv.

Srednje TIG stražnje kapice

Srednji stražnji poklopci pružaju ravnotežu između duljine svjetiljke i stražnjeg pristupa volframu.

Kratke i zdepaste TIG stražnje kape

Kratke stražnje kapice smanjuju ukupnu stražnju duljinu TIG plamenika.

Mogu biti korisni kada radite u:

• Ograničena područja

• Kutovi

• Unutarnji spojevi

• Sklopovi cijevi

• Ograničene strukture

• Primjene koje zahtijevaju kompaktni pristup gorioniku

Odabir zadnjeg poklopca mora odgovarati tijelu plamenika, navoju, komponentama za brtvljenje i obitelji potrošnog materijala.

TIG potrošni materijal prema modelu plamenika

INWELT usmjerava svoj trenutni asortiman potrošnog materijala za TIG na uobičajene konfiguracije gorionika serije WP.

WP9 Potrošni materijal za TIG plamenik

WP9 je kompaktna konfiguracija TIG plamenika s manjim prednjim sustavom potrošnog materijala.

Dostupne zamjenske komponente mogu uključivati:

• Stezne čahure

• Stezna tijela

• Plinske leće

• Keramičke šalice

• Kompleti prozirnih čaša

• Zadnje kape

• Izolatori

• Kompleti potrošnog materijala

Potrošni materijal WP9 ne bi se trebao automatski zamijeniti većim prednjim komponentama WP17/WP18/WP26.

Dodaci kompaktnog tipa WP9 / WP20 / WP25

INWELT također navodi odabrane stražnje kapice i konfiguracije dodataka za aplikacije WP9, WP20 i WP25 tipa gorionika.

Budući da pojedinačni proizvođači mogu koristiti različite dimenzije ili kombinacije komponenti, zamjenske dijelove treba potvrditi modelom plamenika, brojem dijela, dimenzijama ili uzorkom.

WP17 Potrošni materijal za TIG plamenik

WP17 koristi veću familiju prednjeg potrošnog materijala koja se obično povezuje s konfiguracijama WP17, WP18 i WP26 TIG plamenika.

Dostupne vrste komponenti uključuju:

• Stezne čahure

• Stezna tijela

• Plinske leće

• Keramičke šalice

• Kompleti prozirnih čaša

• Zadnje kape

• Izolatori

• Kompleti potrošnog materijala

Ispravnu komponentu treba odabrati prema promjeru volframa i potrebnoj konfiguraciji standardne ili plinske leće.

WP18 Potrošni materijal za TIG plamenik

WP18 se obično koristi kao vodeno hlađenog TIG plamenika . konfiguracija

Njegov prednji potrošni materijal može dijeliti opću familiju potrošnog materijala WP17/WP18/WP26, dok kompletan sklop gorionika ostaje drugačiji jer su tijelo gorionika i sustav kabela hlađeni vodom.

To može omogućiti distributerima da upravljaju odabranim zajedničkim prednjim dijelovima u višestrukim konfiguracijama TIG plamenika dok kompletne sklopove plamenika drže odvojeno identificiranim.

WP26 Potrošni materijal za TIG plamenik

WP26 je veći TIG plamenika hlađenog plinom . konfiguracija

INWELT isporučuje odabrane WP26 zamjenske komponente i potrošne komplete, uključujući:

• Stezne čahure

• Stezna tijela

• Keramičke šalice

• Transparentne konfiguracije šalica

• Zadnje kape

• Povezani potrošni dijelovi

Prije zamjene uvijek treba potvrditi točan broj dijela i dimenzije.

Kako odabrati ispravan potrošni materijal za TIG plamenik

Najpouzdaniji način odabira potrošnog materijala za TIG je prvo identificirati obitelj plamenika, a zatim uskladiti promjer volframa i konfiguraciju prednjeg kraja.

Korak 1: Identificirajte model TIG plamenika

Provjerite je li svjetiljka:

• WP9

• WP17

• WP18

• WP26

• Još jedna kompatibilna konfiguracija svjetiljke

Model gorionika predstavlja početnu točku za identifikaciju ispravne porodice potrošnog materijala.

Korak 2: Potvrdite promjer volframa

Promjer volframa je posebno važan pri odabiru stezne čahure.

Uobičajene veličine uključuju:

• 1,0 mm

• 1,6 mm

• 2,4 mm

• 3,2 mm

• 4,0 mm

Dostupni raspon veličina ovisi o plameniku i sustavu potrošnog materijala.

Korak 3: Odaberite steznu čahuru

Stezna čahura mora odgovarati promjeru volframa i konfiguraciji prednjeg kraja plamenika.

Na primjer, promjena volframove elektrode od 1,6 mm na elektrodu od 2,4 mm obično zahtijeva odgovarajuću steznu čauru i kompatibilnu konfiguraciju tijela stezne čahure ili plinske leće.

Korak 4: Odaberite tijelo stezne čahure ili plinsku leću

Odaberite između standardnog tijela stezne čahure i konfiguracije plinske leće u skladu sa zahtjevima za zaštitnim plinom i primjenom zavarivanja.

Korak 5: Odaberite keramičku šalicu

Pri odabiru šalice treba uzeti u obzir:

• Baklja serija

• Promjer šalice

• Konfiguracija plinske leće

• Nastavak od volframa

• Zajednički pristup

• Zahtjevi za zaštitni plin

Korak 6: Potvrdite stražnju kapicu

Duljina zadnjeg poklopca treba odgovarati tijelu plamenika i potrebnom radnom prostoru iza plamenika.

Korak 7: Potvrdite potpunu montažu

Za zamjenske narudžbe, najsigurniji način je potvrditi postojeći broj dijela, tehnički crtež, dimenzije ili fotografiju proizvoda.

Odabir potrošnog materijala za TIG prema promjeru volframa

Promjer volframa utječe na nekoliko komponenti unutar prednjeg sklopa TIG plamenika. Komponente

promjera volframa	koje treba provjeriti
1,0 mm	Stezna čahura, tijelo stezne čahure/plinska leća, konfiguracija čašice
1,6 mm	Stezna čahura, tijelo stezne čahure/plinska leća, konfiguracija čašice
2,4 mm	Stezna čahura, tijelo stezne čahure/plinska leća, konfiguracija čašice
3,2 mm	Stezna čahura, tijelo stezne čahure/plinska leća, konfiguracija čašice
4,0 mm	Konfiguracija visoke struje specifična za plamenik

Stezna čahura obično slijedi izravno promjer volframa.

Veličinu šalice, međutim, ne treba birati samo na temelju promjera volframa. Također je potrebno uzeti u obzir geometriju spoja, pokrivenost plinom, nastavak od volframa i konfiguraciju plamenika.

Standardno stezno tijelo u odnosu na plinsku leću

I standardni sustavi stezne čahure i plinske leće imaju specifične primjene.

Sadrži standardnu	za stezno tijelo	​​plinsku leću
Distribucija plina	Konvencionalan	Ravnomernija difuzija
Nastavak od volframa	Standard	Može podržati veće proširenje
Zajednički pristup	General	Često koristan za udubljene spojeve
Konfiguracija	Jednostavan	Na bazi difuzora
Tipična primjena	Opća TIG proizvodnja	Precizna i kontrolirana zaštita

Standardno tijelo stezne čahure može biti prikladno za opću proizvodnju gdje je dovoljna konvencionalna pokrivenost plinom.

Plinska leća može se odabrati kada je potrebna ravnomjernija raspodjela zaštitnog plina ili dodatni nastavak od volframa.

Nijedna konfiguracija automatski ne jamči bolju kvalitetu zavara. Ispravan protok plina, veličina šalice, priprema volframa, kut baklje i uvjeti zaštite ostaju važni.

Kompleti potrošnog materijala i rezervni dijelovi za TIG gorionike

Kompleti potrošnog materijala kombiniraju više zamjenskih komponenti u jedan koordinirani paket.

Ovisno o konfiguraciji, komplet potrošnog materijala za TIG može uključivati:

• Stezne čahure

• Stezna tijela

• Plinske leće

• Keramičke šalice

• Prozirne čaše

• Zadnje kape

• Izolatori

• Adapteri

• Ostali potrošni dijelovi specifični za plamenik

INWELT nudi odabrane konfiguracije pribora i potrošnog materijala za WP9 i WP17/WP18/WP26 obitelji plamenika.

Za distributere, kompleti mogu pojednostaviti upravljanje zalihama i pružiti kupcima najčešće potrebne zamjenske komponente u jednom paketu.

Za kupce OEM-a, konfiguracije kompleta također se mogu ocijeniti prema modelu plamenika, veličinama volframa, popisu komponenti i zahtjevima za pakiranje.

TIG Održavanje i zamjena potrošnog materijala

Vijek trajanja TIG dodatnog materijala ovisi o stvarnim uvjetima zavarivanja. Ne postoji jedinstveni interval zamjene koji se odnosi na svaki plamenik, čašicu ili steznu čahuru.

Čimbenici koji utječu na stanje potrošnog materijala uključuju:

• Struja zavarivanja

• Vrijeme uključivanja luka

• Temperatura gorionika

• Kontaminacija volframom

• Mehanički utjecaj

• Uvjeti zaštitnog plina

• Instalacija potrošnog materijala

• Tehnika operatera

Pregled stezne čahure

Pregledajte steznu čauru kada je volfram teško učvrstiti, ako se pomakne iz središta ili sklizne tijekom zavarivanja.

Pregled keramičkih šalica

Provjerite ima li na šalici pukotina, krhotina, onečišćenja ili oštećenja oko otvora.

Pregled plinske leće

Pregledajte plinsku leću ako zaštita postane nekonzistentna ili ako se difuzor zaprlja ili ošteti.

Inspekcija stražnje kapice

Provjerite ima li na stražnjem poklopcu oštećenih navoja, brtvenih dijelova ili izolacijskih elemenata.

Provjera temeljena na stanju je pouzdanija od korištenja fiksnog broja sati zavarivanja kao univerzalnog intervala zamjene.

Uobičajeni problemi i rješenja s potrošnim materijalom TIG gorionika

Volfram ne ostaje čvrsto

Provjeriti:

• Promjer volframa

• Veličina stezne čahure

• Stezno stanje

• Kompatibilnost stezne čahure i tijela

• Sklop stražnje kapice

Volfram nije centriran

Provjeriti:

• Ispravna stezna čahura

• Ugradnja steznog tijela

• Usklađivanje plinskih leća

• Navoji za glavu plamenika

• Ugradnja čaše

Loša pokrivenost zaštitnim plinom

Provjeriti:

• Stanje keramičke šalice

• Instalacija plinske leće ili stezne čahure

• Protok plina

• Brtve plamenika

• Nastavak od volframa

• Propuh oko zavara

Povećanje protoka plina nije uvijek rješenje. Pretjerani protok plina također može stvoriti turbulencije.

Keramička šalica stalno puca

Provjerite za:

• Mehanički utjecaj

• Neispravna instalacija

• Pretjerani toplinski šok

• Nepravilno rukovanje

Oštećenu šalicu treba zamijeniti, a ne ponovno upotrijebiti.

Var pokazuje oksidaciju ili promjenu boje

Provjerite cijeli sustav zaštite, uključujući:

• Keramička šalica

• Plinska leća

• Protok plina

• Nastavak od volframa

• Brtve plamenika

• Kretanje okolnog zraka

Probleme s potrošnim materijalom treba provjeriti prije nepotrebne promjene parametara zavarivanja.

Potrošni materijal za TIG plamenike za distributere i kupce OEM-a

INWELT isporučuje potrošni materijal za TIG plamenike za profesionalne B2B kupce, uključujući:

• Proizvođači opreme za zavarivanje

• Marke TIG plamenika

• Uvoznici

• Distributeri

• Veletrgovci

• Dobavljači industrijskog zavarivanja

• Poslovi za popravak zavarivanja

• Robne marke privatnih robnih marki

Program nabave može uključivati ​​pojedinačne zamjenske dijelove, potrošne komplete i pakete dodatne opreme specifične za obitelj plamenika.

Za distributere, strukturirani asortiman TIG potrošnog materijala može pomoći u podršci naknadnoj potražnji za kompletnim proizvodima TIG plamenika.

Opskrba potrošnim materijalom za OEM i Private-Label TIG

INWELT podržava OEM/ODM procjenu za projekte potrošnog materijala TIG plamenika.

Ovisno o zahtjevima proizvoda i projekta, prilagodba može uključivati:

• Pakiranje privatne robne marke

• Brendiranje kupaca

• Oznake proizvoda

• Oznake s brojevima dijelova

• Kompleti potrošnog materijala

• Rasuto pakiranje

• Distributersko pakiranje

• Zahtjevi za crtični kod

• Setovi specifični za obitelj baklji

Za OEM projekte kupci mogu dati izvorni broj dijela, tehnički crtež, uzorak ili fotografiju proizvoda za procjenu kompatibilnosti.

Često postavljana pitanja o potrošnom materijalu za TIG gorionike

Što su potrošni materijali za TIG plamenike?

Potrošni materijal za TIG plamenik su zamjenjive komponente koje se koriste u sklopu TIG plamenika. Uobičajeni dijelovi uključuju stezne čahure, tijela steznih čahura, plinske leće, keramičke čašice, stražnje kapice, izolatore i komplete potrošnog materijala.

Čemu služi TIG stezna čahura?

TIG stezna čahura zahvaća volframovu elektrodu i drži je sigurno postavljenu unutar gorionika.

Što je TIG stezna čahura?

Tijelo stezne čahure podupire steznu čahuru i osigurava put zaštitnog plina prema keramičkoj čašici.

Što je TIG plinska leća?

Plinska leća je komponenta koja se temelji na difuzoru i dizajnirana je za ravnomjerniju distribuciju zaštitnog plina oko volframove elektrode.

Kada trebam koristiti plinsku leću?

Plinska leća može biti korisna kada je potrebno kontroliranije pokrivanje zaštitnim plinom ili veća volframova ekstenzija, posebno za udubljene spojeve, zavarivanje cijevi i precizne TIG primjene.

Jesu li potrošni materijal WP9 i WP17 međusobno zamjenjivi?

Ne treba ih smatrati međusobno zamjenjivima.

WP9 koristi manju konfiguraciju prednjeg potrošnog materijala, dok WP17, WP18 i WP26 obično koriste veću familiju potrošnog materijala.

Prije zamjene uvijek potvrdite određeni broj dijela i dimenzije.

Koriste li WP17, WP18 i WP26 isti potrošni materijal za TIG?

Mnoge prednje komponente temelje se na zajedničkoj obitelji potrošnog materijala, ali točna kompatibilnost ovisi o specifičnoj komponenti, dimenzijama i konfiguraciji proizvođača.

Kako odabrati TIG steznu čauru?

Najprije identificirajte obitelj plamenika, a zatim spojite steznu čahuru s promjerom volframove elektrode.

Kako odabrati TIG keramičku šalicu?

Potvrdite obitelj gorionika, konfiguraciju čaše, promjer čaše, plinsku leću ili standardnu ​​postavku, volframov nastavak i zahtjeve za zaštitni plin.

Jesu li prozirne TIG čaše kompatibilne sa svim TIG plamenicima?

Ne. Sustavi prozirnih čaša mogu zahtijevati posebne adaptere, komponente plinskih leća i konfiguracije obitelji svjetiljki.

Koliko često treba mijenjati potrošni materijal za TIG?

Ne postoji univerzalni interval zamjene. Zamjena se treba temeljiti na stanju komponente i stvarnim uvjetima zavarivanja.

Isporučuje li INWELT komplete potrošnog materijala za TIG?

Da. INWELT isporučuje odabrane TIG potrošne materijale i komplete pribora za WP-seriju konfiguracija plamenika.

Može li INWELT isporučiti OEM TIG potrošni materijal?

INWELT može procijeniti OEM/ODM i TIG potrošne projekte privatnih marki na temelju potrebne obitelji plamenika, komponenti, specifikacija, pakiranja i količine narudžbe.

Zatražite ponudu potrošnog materijala za TIG plamenik

Kako biste nam pomogli identificirati ispravan potrošni materijal za TIG gorionik, dostavite:

• Model TIG plamenika

• WP9, WP17, WP18 ili WP26 konfiguracija

• Promjer volframa

• Potrebna stezna čahura

• Standardno tijelo stezne čahure ili postavljanje plinske leće

• Obavezna keramička ili prozirna šalica

• Duljina stražnje kape

• Pojedinačni dijelovi ili cijeli komplet

• Postojeći broj dijela, ako je dostupan

• Procijenjena količina narudžbe

• Zahtjevi OEM-a ili privatne robne marke

INWELT može procijeniti potrebnu konfiguraciju potrošnog materijala za TIG plamenik i pružiti odgovarajuće B2B rješenje za opskrbu.
