Kaip ištraukti suvirinimo dūmus: išsamus vadovas

Dinamiškame pramoninės gamybos ir statybos pasaulyje suvirinimas yra kertinis procesas. Tačiau atliekant esminį suvirinimo darbą atsiranda suvirinimo dūmų, kurie kelia didelį pavojų sveikatai ir aplinkosaugai. Efektyvus šių dūmų pašalinimas yra ne tik saugos taisyklių laikymasis; tai labai svarbus žingsnis siekiant apsaugoti darbuotojų gerovę ir palaikyti veiksmingą, tvarią veiklą. Šio išsamaus tinklaraščio tikslas – atskleisti įvairiapusį požiūrį į suvirinimo dūmų ištraukimą, pasiūlydamas vertingų įžvalgų įmonėms ir profesionalams, naršantiems šiuo svarbiu savo darbo aplinkos aspektu.

Suvirinimo dūmų ir jų pavojų supratimas

Suvirinimo dūmai yra sudėtingi įvairių ore esančių teršalų, susidarančių suvirinimo proceso metu, mišiniai. Jas sudaro smulkios metalų oksidų dalelės, įskaitant, bet neapsiribojant, geležies oksidą, mangano oksidą, chromo VI () junginius ir kitas potencialiai kenksmingas medžiagas, priklausomai nuo suvirinamų medžiagų ir naudojamo suvirinimo proceso tipo. Be to, suvirinant gali išsiskirti kenksmingos dujos, tokios kaip ozonas, azoto oksidai ir anglies monoksidas.

Ilgalaikis suvirinimo dūmų poveikis buvo susijęs su daugybe rimtų sveikatos problemų. Kvėpavimo sistemos problemos yra viena iš labiausiai paplitusių problemų, nes darbuotojai gali susirgti tokiomis ligomis kaip astma, bronchitas ir dar labiau sekinančios plaučių ligos. Taip pat yra didelė širdies ir kraujagyslių problemų rizika, nes kai kurie dūmų komponentai gali paveikti širdies veiklą. Be to, tam tikri metalų garai, pvz., turintys chromo (VI), yra žinomi kancerogenai, kurie dažnai susiduriantiems su kelia ilgalaikę vėžio riziką. Neurologiniai pažeidimai yra dar vienas rimtas pavojus, ypač dėl gausių mangano garų, kurie gali sukelti simptomus, panašius į Parkinsono ligą.

Suvirinimo dūmų ištraukimo pagrindai

Šaltinio fiksavimas ir bendra ventiliacija

Veiksmingo suvirinimo dūmų ištraukimo kelionė prasideda suvokus dvi pagrindines strategijas: šaltinio surinkimą ir bendrą vėdinimą. Šaltinio fiksavimas apima garų sulaikymą tiesiai jų atsiradimo vietoje, kuri paprastai yra suvirinimo lankas. Šis metodas yra labai efektyvus, nes neleidžia garams pasklisti į bendrą darbo vietą. Tai galima pasiekti įvairiomis priemonėmis, pvz dūmų ištraukimo pistoletai , kurie yra integruoti į patį suvirinimo procesą, leidžiantys vienu metu suvirinti ir pašalinti dūmus. Taip pat šiam tikslui gali būti naudojamos vietinės ištraukiamosios ventiliacijos (LEV) sistemos su lanksčiomis rankenomis arba gaubtais, išdėstytais arti suvirinimo zonos.

Kita vertus, bendru vėdinimu siekiama atskiesti ir pašalinti dūmus iš visos dirbtuvės arba nurodytos darbo zonos. Tai dažnai pasiekiama derinant tiekimo ir ištraukiamąsias ventiliacijos sistemas. Nors tai gali būti ne tokia tikslinga, kaip šaltinio surinkimas, jis atlieka gyvybiškai svarbų vaidmenį palaikant priimtiną oro kokybę didesnėse erdvėse, kur vienu metu vyksta kelios suvirinimo operacijos ar kiti teršalus generuojantys procesai.

Ekstrahavimo efektyvumą įtakojantys veiksniai

Nustatant suvirinimo dūmų ištraukimo efektyvumą, atsižvelgiama į keletą veiksnių. Suvirinimo proceso tipas ir intensyvumas turi tiesioginės įtakos. Pavyzdžiui, tokie procesai kaip suvirinimas TIG (volframo inertinėmis dujomis), gali sukurti kitokias dūmų charakteristikas, palyginti su MIG (inertinėmis metalo dujomis) arba suvirinimu lazdele. Lygiai taip pat svarbios yra ir suvirinamos medžiagos. Suvirinant egzotiškus metalus arba metalus su įvairiomis dangomis, gali atsirasti unikalių dūmų komponentų, kuriems gali prireikti specializuotų ekstrahavimo ir filtravimo metodų.

Darbo vietos dizainas ir išdėstymas taip pat daro didelę įtaką ištraukimo efektyvumui. Ištraukimo įrangos padėtis suvirinimo stočių atžvilgiu, oro srauto modeliai erdvėje ir fizinių kliūčių buvimas gali padėti arba trukdyti efektyviai pašalinti dūmus. Be to, pačių ištraukimo sistemų eksploataciniai parametrai, tokie kaip oro srauto greitis, filtrų tipai ir techninės priežiūros grafikai, yra labai svarbūs jų veikimą laikui bėgant lemiantys veiksniai.

Suvirinimo dūmų ištraukimo įranga ir technologijos

Dūmų ištraukikliai ir jų rūšys

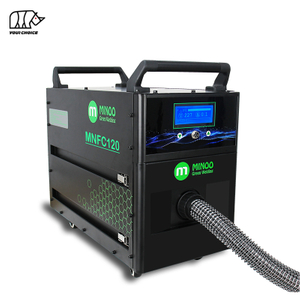

Dūmų ištraukikliai yra suvirinimo dūmų ištraukimo sistemų pagrindas. Jie yra įvairių tipų, kad atitiktų skirtingus veiklos poreikius ir aplinką. Nešiojami dūmų siurbliai yra labai vertinami dėl savo lankstumo. Su ratukais juos galima lengvai perkelti iš vienos suvirinimo vietos į kitą dirbtuvėse. Šie įrenginiai dažnai yra kompaktiško dydžio, todėl tinka mažesnėms darbo vietoms arba darbo vietoms, kur suvirinimo darbai atliekami įvairiose vietose. Paprastai jie turi lanksčią ištraukimo svirtį, kuri gali būti pastatyta arti suvirinimo taško, efektyviai sulaikanti susidariusius dūmus.

Priešingai, stacionarios arba fiksuotos padėties dūmų ištraukimo sistemos yra skirtos nuolatiniam įrengimui tam tikrose suvirinimo stotyse arba gamybos linijose. Jie pasižymi didesniu ištraukimo pajėgumu ir stabilesniu našumu, o tai yra naudinga atliekant didelės apimties suvirinimo operacijas. Šios sistemos paprastai susideda iš galingo ištraukimo įrenginio, prijungto prie ortakių tinklo ir ištraukimo svirties. Juos galima pritaikyti taip, kad jie atitiktų tikslų išdėstymą ir tam tikros suvirinimo srities reikalavimus, užtikrinant optimalų aprėptį ir efektyvų dūmų pašalinimą.

Centralizuotos suvirinimo dūmų ištraukimo sistemos yra išsamesnis sprendimas, ypač didelės apimties gamybos įrenginiams su keliomis suvirinimo darbo vietomis. Šios sistemos apima centrinį ištraukimo įrenginį, prijungtą prie daugybės kanalų ir ištraukimo taškų, paskirstytų visame įrenginyje. Jie gali valdyti didelius dūmų kiekius ir užtikrinti vienodą oro kokybę didelėse vietose. Tačiau jų įrengimas ir priežiūra gali būti sudėtingesni ir brangesni, palyginti su nešiojamaisiais ar stacionariais įrenginiais.

Filtravimo technologijos: efektyvaus ekstrahavimo širdis

Už kiekvienos sėkmingos dūmų ištraukimo sistemos slypi efektyvus filtravimo mechanizmas. Pagrindinis filtravimo tikslas yra atskirti kenksmingas daleles ir dujas iš ištraukiamo oro, prieš jį grąžinant atgal į darbo vietą arba išleidžiant į aplinką.

Didelio efektyvumo kietųjų dalelių oro (HEPA) filtrai plačiai naudojami suvirinimo dūmų ištraukimui. Jie gali sugauti labai mažas daleles, dažnai iki 0,3 mikrometro dydžio, su dideliu efektyvumu. Dėl to jie labai efektyviai pašalina smulkias metalo oksido daleles, kurios paprastai būna suvirinimo dūmuose. HEPA filtrai veikia derindami difuzijos, perėmimo ir smūgio procesus, užtikrindami, kad dauguma kenksmingų kietųjų dalelių būtų įstrigę filtre.

Aktyvintos anglies filtravimas yra dar viena pagrindinė technologija, naudojama dūmų ištraukimo sistemose. Aktyvuota anglis turi didelį paviršiaus plotą su daugybe porų, todėl ji gali adsorbuoti daugybę dujų ir garų. Suvirinimo dūmų kontekste jis ypač naudingas sulaikant kenksmingas dujas, tokias kaip ozonas ir tam tikrus organinius garus, kurie gali išsiskirti suvirinimo proceso metu. Adsorbcijos procesas vyksta, kai dujų molekulės prilimpa prie aktyvintos anglies paviršiaus, efektyviai pašalindamos jas iš oro srauto.

Pažangiose filtravimo sistemose taip pat gali būti įdiegta elektrostatinio nusodinimo technologija. Šis metodas apima dūmų dalelių įkrovimą, kai jos praeina per elektrinį lauką, ir surenkamos ant priešingai įkrautų plokščių arba surinkimo paviršių. Elektrostatiniai nusodintuvai yra žinomi dėl didelio efektyvumo pašalinant smulkias daleles ir santykinai mažą slėgio kritimą, o tai gali padėti taupyti energiją. Jie dažnai naudojami kartu su kitomis filtravimo technologijomis, siekiant visapusiško dūmų valymo.

Suvirinimo dūmų ištraukimo sistemos įdiegimas: pagrindiniai aspektai

Jūsų darbo vietos poreikių įvertinimas

Prieš pasinerdami į suvirinimo dūmų ištraukimo sistemos pasirinkimą ir montavimą, būtina nuodugniai įvertinti jūsų konkrečius darbo vietos poreikius. Tai prasideda įvertinus suvirinimo operacijų mastą ir pobūdį. Nustatykite naudojamų suvirinimo procesų tipus, dažniausiai suvirinamas medžiagas ir vidutinį suvirinimo užduočių dažnumą bei trukmę. Ši informacija padės suprasti susidarančių garų tūrį ir sudėtį, padėsiantis pasirinkti tinkamiausią ištraukimo sprendimą.

Atsižvelkite į savo darbo vietos išdėstymą ir fizines ypatybes. Atsižvelkite į tokius veiksnius kaip laisvos vietos įrangai įrengti, kitų mašinų ar darbo veiklos, kuri gali sąveikauti su dūmų ištraukimo sistema, buvimas ir lengva prieiga prie priežiūros ir filtro keitimo. Be to, įvertinkite esamą vėdinimo infrastruktūrą, jei tokia yra, ir tai, kaip nauja ištraukimo sistema gali būti integruota arba papildyta, kad būtų pasiekti norimi oro kokybės rezultatai.

Atitiktis reglamentams ir standartams

Atitiktis atitinkamoms sveikatos ir saugos taisyklėms bei pramonės standartams nėra neprivaloma, o privalomas reikalavimas bet kuriai suvirinimo veikla užsiimančiam verslui. Įvairių suvirinimo dūmų komponentų leistinų poveikio ribų (PEL) taisyklės skiriasi priklausomai nuo regiono ir šalies. Labai svarbu susipažinti su konkrečiais jūsų vietai taikomais reglamentais, pvz., nustatytais OSHA (Darbų saugos ir sveikatos administracija) Jungtinėse Amerikos Valstijose, HSE (Health and Safety Executive) Jungtinėje Karalystėje ar panašiomis institucijomis kitose šalyse.

Pramonės standartai, pvz., sukurti tokių organizacijų kaip ANSI (Amerikos nacionalinis standartų institutas) arba ISO (Tarptautinė standartizacijos organizacija), pateikia suvirinimo dūmų ištraukimo sistemų projektavimo, įrengimo ir veikimo gaires. Šių standartų laikymasis ne tik padeda užtikrinti atitiktį teisiniams reikalavimams, bet ir parodo įsipareigojimą laikytis geriausios darbuotojų apsaugos ir aplinkos apsaugos praktikos.

Diegimo ir priežiūros geriausia praktika

Suvirinimo dūmų ištraukimo sistemos montavimą turėtų atlikti kvalifikuoti specialistai, turintys patirties dirbant su tokia įranga. Tinkamas įrengimas užtikrina, kad sistema veiktų maksimaliai efektyviai ir atitiktų visus saugos ir veikimo kriterijus. Montuojant reikia atkreipti dėmesį į teisingą ištraukimo svirčių, ortakių ir kitų komponentų padėtį, taip pat į saugias jungtis ir tinkamus elektros instaliacijos laidus.

Reguliari priežiūra yra vienodai svarbi ilgalaikiam ištraukimo sistemos veikimui ir patikimumui. Tai apima įprastą filtrų patikrinimą, ar jie nėra užsikimšę ar pažeisti, ir laiku pakeičiant filtrus pagal gamintojo rekomendacijas arba atsižvelgiant į faktinį naudojimą ir užterštumo lygį. Ventiliatorių, variklių ir kitų mechaninių komponentų veikimas turi būti stebimas, siekiant užtikrinti, kad jie veiktų efektyviai ir aptikti bet kokias galimas problemas, kol jos nesukels sistemos gedimų. Be to, visos sistemos, įskaitant ortakius ir surinkimo bunkerius (jei yra), valymas padeda išvengti garų ir kietųjų dalelių kaupimosi, kurie kitu atveju gali kelti gaisro pavojų arba pakenkti ištraukimo efektyvumui.

Naujos suvirinimo dūmų ištraukimo tendencijos ir naujovės

Išmaniosios ir automatizuotos ištraukimo sistemos

Išmaniųjų technologijų integravimas į suvirinimo dūmų ištraukimo sistemos yra didelė pažanga šioje srityje. Šios išmaniosios sistemos gali automatiškai reguliuoti ištraukimo parametrus, remdamosi realiu laiku stebint dūmų lygį ir suvirinimo veiklą. Ištraukimo įrangoje įtaisyti jutikliai aptinka kietųjų dalelių koncentracijos pokyčius arba suvirinimo lanko signalus ir atitinkamai koreguoja oro srauto greitį bei ištraukimo padėtis. Ši automatika užtikrina optimalų dūmų surinkimą bet kuriuo metu, net kai suvirinimo sąlygos svyruoja, taip padidindamos bendrą darbo vietos saugą ir sumažindamos rankinio įsikišimo reikalavimus.

Nuotolinio stebėjimo galimybės taip pat tampa vis labiau paplitusios išmaniosiose ištraukimo sistemose. Patalpų vadovai ir saugos pareigūnai gali pasiekti duomenis apie sistemos našumą, filtro būseną ir oro kokybės metriką iš bet kurios vietos per prijungtus įrenginius. Tai leidžia aktyviai planuoti techninės priežiūros planus, greitai pašalinti sistemos problemas ir geriau stebėti, kaip laikomasi reguliavimo standartų. Tai taip pat suteikia vertingų įžvalgų, kaip optimizuoti suvirinimo procesus ir paskirstyti išteklius darbo vietoje.

Tvarūs ir energiją tausojantys sprendimai

Kadangi visose pramonės šakose sąmoningumas aplinkai ir toliau auga, suvirinimo dūmų ištraukimo sektorius taip pat naudoja tvarią ir energiją taupančią praktiką. Energiją taupančios ištraukimo sistemos yra sukurtos naudojant tokias funkcijas kaip kintamo dažnio pavaros (VFD) ant ventiliatorių, kurios leidžia tiksliai valdyti oro srautą pagal poreikį. Tai sumažina nereikalingas energijos sąnaudas, kai nereikia visų gavybos pajėgumų, todėl sumažėja eksploatavimo sąnaudos ir anglies pėdsakas.

Kai kuriose šiuolaikinėse dūmų ištraukimo sistemose yra šilumos atgavimo mechanizmai. Dūmų ištraukimo ir filtravimo procesų metu susidariusią šilumą, kuri kitu atveju būtų švaistoma, galima surinkti ir pakartotinai panaudoti dirbtuvių ar kitų patalpų šildymui. Tai ne tik prisideda prie energijos taupymo, bet ir pagerina bendrą gamybos operacijos tvarumo profilį.

Be to, ilgalaikių, patvaresnių filtrų ir filtravimo priemonių kūrimas padeda sumažinti su filtrų keitimu susijusių atliekų susidarymą. Šie pažangūs filtrai išlaiko savo efektyvumą ilgą laiką, sumažindami šalinimo dažnumą ir su tuo susijusį poveikį aplinkai.

Atvejo tyrimai: sėkmingi suvirinimo dūmų ištraukimo įrengimai

Gamybos įrenginių transformacija

Didelė automobilių gamybos įmonė kovojo su prasta patalpų oro kokybe dėl didelio suvirinimo operacijų keliose gamybos linijose. Darbuotojai dažnai pranešdavo apie kvėpavimo diskomfortą ir nerimavo dėl galimo ilgalaikio poveikio sveikatai. Atlikusi išsamų darbo vietos įvertinimą, objekto vadovybė nusprendė įrengti centralizuotą suvirinimo dūmų ištraukimo sistemą, pritaikytą jų konkrečiam išdėstymui ir suvirinimo procesams.

Naujoje sistemoje buvo strategiškai išdėstytų ištraukimo svirčių tinklas, aprūpintas naujausiais HEPA ir aktyvuotos anglies filtrais. Įdiegus pastebimai pagerėjo oro kokybė dirbtuvėse. Reguliarus oro stebėjimas parodė, kad suvirinimo dūmų koncentracija smarkiai sumažėjo, todėl jos buvo gerai nustatytos saugos ribose. Darbuotojų produktyvumas padidėjo, nes sumažėjo kvėpavimo problemų, todėl įmonė galėjo geriau atitikti reguliavimo standartus. Dėl sumažėjusių sveikatos priežiūros išlaidų ir pagerėjusio veiklos efektyvumo investicijų į gavybos sistemą atsipirkimo laikotarpis buvo trumpesnis nei tikėtasi.

MVĮ seminaro atnaujinimai

Mažas ir vidutinis inžinerinis cechas, besispecializuojantis gaminant metalą pagal užsakymą, savo suvirinimo užduotims naudojo pagrindinius nešiojamus dūmų ištraukiklius. Tačiau augant jų verslui ir didėjant suvirinimo projektų sudėtingumui, jie suprato, kad esamas ištraukimo sprendimas nebetinkamas. Jie nusprendė atnaujinti stacionarius dūmų ištraukimo įrenginius ir patobulintą bendrą vėdinimą.

Stacionarūs įrenginiai buvo įrengti pirminėse suvirinimo stotyse, užtikrinant patikimą garų surinkimo šaltinį. Tuo pačiu metu buvo atnaujinta dirbtuvių vėdinimo sistema, siekiant pagerinti oro srautą ir atskiesti bet kokius likusius dūmus. Šis integruotas požiūris žymiai pagerino darbo aplinką. Verslas galėjo imtis daugiau suvirinimo – intensyvių projektų nepakenkiant darbuotojų saugai. Jie taip pat pranešė apie teigiamus savo darbuotojų atsiliepimus apie sveikesnes ir patogesnes darbo sąlygas, kurios padėjo išlaikyti kvalifikuotus suvirintojus ir pritraukti naujų talentų į dirbtuves.

Išvada: pirmenybė teikiama suvirinimo dūmų ištraukimui, kad ateitis būtų saugesnė ir produktyvesnė

Apibendrinant galima pasakyti, kad suvirinimo dūmų ištraukimas yra gyvybiškai svarbus šiuolaikinių pramoninių operacijų aspektas, kurio negalima nepastebėti. Suprasdamos su suvirinimo dūmais susijusius pavojus ir įdiegdamos gerai suprojektuotas, efektyvias ištraukimo sistemas, įmonės gali apsaugoti savo vertingiausią turtą – savo darbo jėgą, tuo pačiu užtikrindamos teisinių reikalavimų laikymąsi ir prisidėdamos prie tvaresnės pramonės aplinkos.

Tobulėjant technologijoms, naujoviški sprendimai, tokie kaip išmaniosios ištraukimo sistemos ir tvari praktika, dar labiau padidins suvirinimo dūmų ištraukimo efektyvumą ir efektyvumą. Kiekvienas suvirinimo veikloje dalyvaujantis darbdavys ir įmonės savininkas privalo teikti pirmenybę šiai svarbiai sričiai ir investuoti į savo darbuotojų gerovę, o tai galiausiai lemia produktyvesnę, sveikesnę ir klestinčią jų įmonių ateitį.
