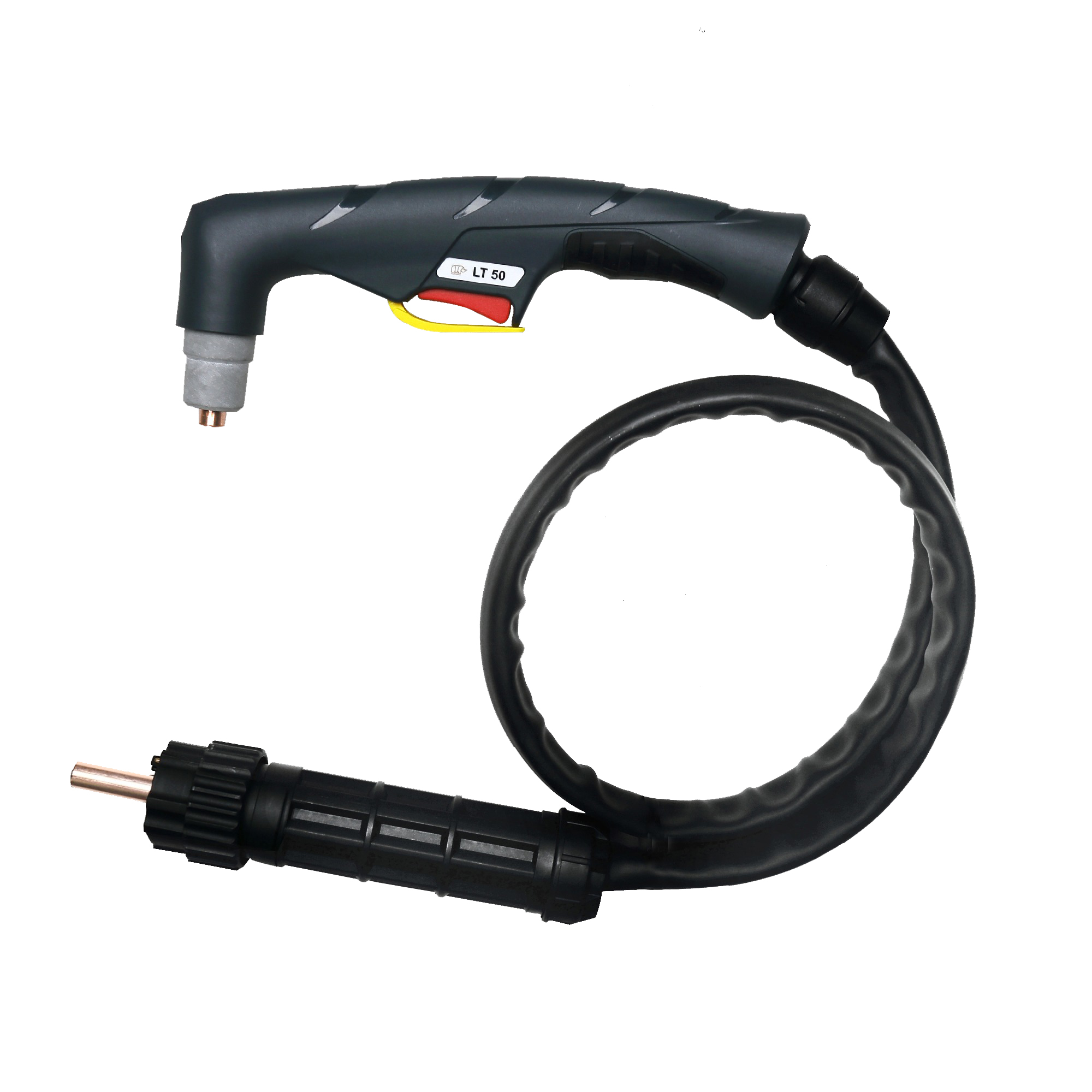

INWELT LT50 50A HF rankinis plazminio pjovimo degiklis

---

50A HF rankinis plazminio pjovimo degiklis, skirtas profesionaliam metalo pjovimui

INWELT LT50 yra oru aušinamas rankinis plazminio pjovimo degiklis, skirtas gamybai, remontui, priežiūrai ir bendram metalo pjaustymui dirbtuvėse.

Dabartinė INWELT konfigūracija yra 50 A su 60% darbo ciklu ir naudoja aukšto dažnio (HF) lanko paleidimą..

Pagrindinės jo veikimo specifikacijos apima:

• 50A vardinė srovė

• 60% darbo ciklas

• Oro aušinimas

• HF uždegimas

• 4,5–5,0 bar darbinis slėgis

• apytiksliai 120 l/min oro srautas

• apytiksliai Rekomenduojamas 50 sekundžių po srautas

• Standartinis 6 m degiklio laidas

Galimos kelios galinės jungtys, įskaitant 1/8G, 1/4G, M14×1.5, M16×1.5 ir centrinio adapterio konfigūracijas.

LT50 taip pat naudojama plati eksploatacinių medžiagų šeima, įskaitant standartinius antgalius, išplėstinius antgalius, kūginius antgalius, elektrodus, difuzorius, išorinius purkštukus, degiklio galvutes, rankenas ir apskritimo pjovimo priedus.

INWELT LT50 Techninės specifikacijos

Specifikacija	INWELT LT50
Produkto tipas	Rankinis plazminio pjovimo degiklis
Modelis	LT50
Prekės ženklas	INWELT
Nominali srovė	50 A
Darbo ciklas	60 %
Aušinimas	Oras
Lanko paleidimas	HF
Proceso dujos	Oras
Dujų slėgis	apytiksliai 4,5–5,0 baro
Dujų srautas	apytiksliai 120 l/min
Rekomenduojamas post-Flow	apytiksliai 50 sekundžių
Standartinis laido ilgis	6 m
Operacija	Rankinis / rankinis
Jungties parinktys	1/8G / 1/4G / M14 × 1,5 / M16 × 1,5 / centrinis adapteris
Standartinių patarimų šeima	Ø1,0 / Ø1,1 / Ø1,2 mm
Išplėstiniai patarimai	Galima
Apskritimo pjovimo priedai	Galima
OEM / ODM	Galima
Privati ​​etiketė	Galima

Prieš užsakydami patvirtinkite plazmos maitinimo šaltinį, HF paleidimo sistemą, darbinę srovę, galinę jungtį ir reikiamą eksploatacinių medžiagų konfigūraciją.

Kaip veikia LT50 HF plazminio pjovimo degiklis

LT50 veikia kartu su suderinamu plazmos maitinimo šaltiniu, suslėgto oro tiekimu ir darbo jungtimi.

Suslėgtas oras teka per degiklio galvutę, difuzorių ir pjovimo medžiagas.

Elektros energija jonizuoja dujas ir sukuria aukštos temperatūros plazmos lanką.

Pjovimo antgalis sutraukia plazmos srovę taip, kad koncentruota šiluma ištirpdo elektrai laidžią medžiagą, o didelio greičio oras pašalina išlydytą metalą iš plyšio.

Aukšto dažnio lanko paleidimas

LT50 naudoja HF paleidimo sistemą.

Aukšto dažnio elektros energija padeda inicijuoti plazmos lanką, nereikalaujant, kad operatorius mechaniškai trenktų pjovimo antgaliu į ruošinį.

Todėl plazminis pjaustytuvas turi būti skirtas HF degiklio sistemai.

Nekeiskite ne HF degiklio LT50 tik todėl, kad esama galia atrodo panaši.

Kodėl verta rinktis LT50 rankiniam plazminiam pjovimui?

LT50 skirtas profesionaliam rankiniam pjovimui, kai 50A klasės HF degiklis atitinka plazmos maitinimo šaltinį.

50A vardinė srovė

LT50 vardinė galia yra 50A . Pagal dabartinius INWELT techninius duomenis

Dėl to jis tinka suderinamiems plazminiams pjaustytuvams, veikiantiems tame srovės diapazone.

60% darbo ciklas

Degiklio veikimo ciklas yra 60%..

Faktinė šiluminė apkrova taip pat gali turėti įtakos:

• Lanko įjungimo laikas

• Aplinkos temperatūra

• Oro srautas

• Vartojimo būklė

• Pjovimo srovė

Reguliariai nenaudokite degiklio viršijant patikrintą srovę ir darbo ciklą.

Oru aušinama konstrukcija

LT50 nereikia atskiro aušinimo skysčio kontūro.

Suslėgtas oras prisideda prie plazmos susidarymo ir šilumos pašalinimo iš degiklio.

6 m standartinis laidas

Standartinis 6 m laidas užtikrina praktišką darbo pasiekiamumą gamybos dirbtuvėms, remonto stotims ir techninės priežiūros darbams.

LT50 visos degiklio jungties parinktys

INWELT tiekia keletą pilnų LT50 konfigūracijų.

INWELT kodo	nuorodos	konfigūracija
IJWU6811	1526	LT50 / 6 m / 1/8G
IJWU6816	—	LT50 / 6 m / 1/4G
IJWU6817	—	LT50 / 6 m / M14×1,5
IJWU6810	—	LT50 / 6 m / M16×1,5
IJWU6818	1574	LT50 / 6 m / Centrinis adapteris

Šios jungčių galimybės yra vienas stipriausių LT50 gaminių šeimos pranašumų, skirtų platintojams, palaikantiems skirtingas plazmines mašinas.

Vien mechaninio sriegio atitikmuo negarantuoja visiško suderinamumo.

Taip pat reikia patikrinti galios/dujų sąsają, pilotinio lanko išdėstymą ir valdymo grandinę.

---

Informacija apie atsargines dalis:

Kodas			Nuorod.		Aprašymas
IJWU 6811			1526		Plazminio pjovimo degiklis LT50/6m 1/8G
IJWU6816					Plazminio pjovimo degiklis LT50/6m 1/4G
IJWU6817					Plazminio pjovimo degiklis LT50/6m M14×1,5
IJWU6810					Plazminio pjovimo degiklis LT50/6m M16×1,5
IJWU6818			1574		Plazminio pjovimo degiklis LT50/6m centrinis adapteris
MAŠINA	DEKLAS
Kodas			Nuorod.		Aprašymas
IJWU6741					Plazminio pjovimo automatinis degiklis LTM50/6m 1/8G
IJWU 6733					Plazminio pjovimo automatinis degiklis LTM50/6m 1/4G
IJWU 6734					Plazminio pjovimo automatinis degiklis LTM50/6m M14×1
IJWU 6735					Plazminio pjovimo automatinis degiklis LTM50/6m M16×1.5
IJWU 6747					Plazminio pjovimo automatinis degiklis LTM50/6m centrinis adapteris
Padėtis		Kodas		Nuorod.		Aprašymas
1		IJTN0614				Tarpinė spyruoklė/LT50
2		IJTN0017				Apsauginis dangtelis prailgintam antgaliui/LT50
3						Išorinis antgalis
3.1		IJWT0019-03		5.710.121		Išorinis antgalis/bakelitas/LT50
3.2		IJWT0019-01				Išorinis antgalis/maksimalus tarnavimo laikas/pilkas stiklo pluoštas/LT50
4		IJWV0070-10		1306		Prailgintas kūginis antgalis Φ 1,0 mm/LT50
5						Prailgintas antgalis
5.1		IJWV0020-10		1370		Prailgintas antgalis Φ 1,0 mm/LT50
5.2		IJWV0029-10		1395		Prailgintas antgalis Φ 1.0mm/LT50-70
5.3		IJWV0029-11				Prailgintas antgalis Φ 1,1mm/LT50-70
6		IJWV0075-10		1305		Kūginis antgalis Φ 1,0mm/LT50-70
7						Patarimas
7.1		IJWV0044-10		1396		Antgalis Φ 1,0 mm/LT50-70/L=12,3 mm
7.2		IJWV0044-11				Antgalis Φ 1,1mm/LT50-70/L=12,3mm
7.3		IJWV0044-12				Antgalis Φ 1,2mm/LT50-70/L=12,3mm
7.4		IJWV0076-10		1304		Antgalis Φ 1.0mm/LT50-70/L=11.2mm
8		IJWG0013				Difuzorius LT50-70
9		IJWC0026		1518-HF		Prailgintas elektrodas HF Plasma LT50
10		IJWC0073		1521-HF		Elektrodas HF Plasma LT50
11		IJWA0061				Plazminio degiklio galvutė LT50
11a		IJGU0718				'O' žiedas Φ 12,42 × 1,78 mm silicio raudonos spalvos
12		IJHW0040				Plazminė rankena rankinė/CB50-70/raudona
13		IJIK0733				Apsauginė dalis/Plazma/Geltona
14		IJIR0081		185.0031		Trigeris
15		IJIK0804				Jungtis / mažas / naujas tipas
16						Kabelio surinkimas
16.1		IJWO00006077-00				Kabelių surinkimas/LT50-70/6MMQ/6M ATT.1/8G
16.2		IJWO00006071-00				Kabelio surinkimas / LT50-70 / 6MMQ / 6M centrinis adapteris
16.3		IJWO10006071-00				Kabelio surinkimas/LTM50-70/6MMQ/6M centrinis adapteris
16.4		IJWO10006077-00				Kabelių surinkimas/LTM50-70/6MMQ/6M ATT.1/8G
17		IJWO0639				Plazminio degiklio galvutė LTM50
17a		IJDH6017				Stiklo pluošto padėties vamzdis/LTM
18		IJWA0096				Adapteris
18.1		IJHW0024				Jungiamasis adapteris 1/8G-1/4G
18.2						Jungiamasis adapteris 1/8G-M14×1
18.3		IJAU5698				Jungiamasis adapteris 1/8G-M16×1,5
18.4		IJAU5699				Centrinis adapteris degiklio pusėje Plazma 5 kontaktai
19		IJAU5690				Apskritimo pjovimo priedas/LT50
19.1		IJAY0089		166		Ratų tarpiklis su veržliarakčiu/LT50

---

Kaip patvirtinti LT50 plazminio pjaustytuvo suderinamumą

Pakaitinis plazminis degiklis neturėtų būti pasirenkamas tik pagal esamą įvertinimą ar fizinę išvaizdą.

Patikrinkite HF paleidimą

Plazminis maitinimo šaltinis turi būti skirtas HF degiklio sistemai.

Patikrinkite išėjimo srovę

LT50 yra kaip 50A žibintas.

Nemanykite, kad 60A arba 70A eksploatacinių medžiagų buvimas susijusioje eksploatacinių medžiagų šeimoje reiškia, kad visas LT50 degiklis yra skirtas tokioms srovėms.

Patikrinkite galinę jungtį

Galimos LT50 jungtys apima:

• 1/8G

• 1/4G

• M14×1,5

• M16 × 1,5

• Centrinis adapteris

Patikrinkite plazminio pjaustytuvo sąsają

Pakeitimo projektams pateikite:

• Plazminio pjaustytuvo prekės ženklas

• Mašinos modelis

• Didžiausia išėjimo srovė

• Esamas žibintuvėlio modelis

• Pagrindinės jungties nuotrauka

• Piloto lanko jungties nuotrauka

Tai patikimiau, nei apibūdinti LT50 kaip universalų suderinamumą su standartiniais plazminiais pjaustytuvais.

LT50 standartiniai pjovimo antgaliai

LT50/LT70 eksploatacinių medžiagų šeimą sudaro keli standartiniai pjovimo antgalių dydžiai.

INWELT kodo	nuorodos	specifikacija
IJWV0044-10	1396	Ø1,0 mm / L=12,3 mm
IJWV0044-11	—	Ø1,1 mm / L=12,3 mm
IJWV0044-12	—	Ø1,2 mm / L=12,3 mm
IJWV0076-10	1304	Ø1,0 mm / L=11,2 mm

Susijusiose LT50/LT70 eksploatacinių medžiagų konfigūracijose galima naudoti skirtingų skersmenų purkštukus.

Tinkamas antgalis turi būti suderintas su plazmos maitinimo šaltiniu ir darbo srove.

Nesirinkite antgalio skersmens tik pagal fizinį pasirengimą.

Kokį pjovimo antgalį LT50 turėtų naudoti esant 50 A?

Ø1,0 mm antgalis yra pagrindinis 50A etaloninis dydis glaudžiai susijusiose CB50 tipo vartojimo sistemose.

Dabartinėje INWELT LT50 asortimente yra keli Ø1,0 mm antgaliai, įskaitant standartines, kūgines ir išplėstines konfigūracijas.

Kad būtų sukurtas stipriausias techninis puslapis, INWELT galiausiai turėtų paskelbti patikrintą lentelę, kurioje būtų parodyta:

• Patarimo kodas

• Antgalio skersmuo

• Rekomenduojamas srovės stiprumas

• Pjovimo režimas

• Suderinamas skydas

• Medžiaga / pritaikymas

Šis pirmosios šalies atvaizdavimas būtų naudingesnis atliekant PVO ir generuojančią paiešką nei bendras teiginys, pvz., 'aukštos kokybės purkštukas'.

LT50 išplėstiniai pjovimo antgaliai

Išplėstiniai antgaliai suteikia papildomą pasiekiamumą ten, kur standartinės eksploatacinės medžiagos negali lengvai pasiekti pjovimo vietos.

Dabartinės INWELT dalys apima:

INWELT kodo	nuorodos	specifikaciją
IJWV0020-10	1370	Prailgintas antgalis Ø1,0 mm / LT50
IJWV0029-10	1395	Prailgintas antgalis Ø1,0 mm / LT50-70
IJWV0029-11	—	Prailgintas antgalis Ø1,1 mm / LT50-70

Išplėstiniai patarimai gali būti naudingi:

• Įleidžiamos vietos

• Kampai

• Remonto darbai

• Ribotos prieigos pjovimas

Jie vis tiek turėtų būti naudojami patikrintame degiklio ir plazmos maitinimo šaltinio srovės diapazone.

LT50 prailgintas kūgio formos antgalis

INWELT taip pat išvardija:

IJWV0070-10 / Nuoroda. 1306 – Prailgintas kūgio formos antgalis Ø1,0 mm / LT50

Kūginis antgalis pakeičia priekinės dalies geometriją ir gali pagerinti prieigą pasirinktose rankinio pjovimo programose.

Naudokite jį tik su atitinkamu ekranu ir elektrodų išdėstymu.

LT50 Kūginis pjovimo antgalis

Dabartinė dalių sistema taip pat apima:

IJWV0075-10 / Nuoroda. 1305 – Kūginis antgalis Ø1,0 mm / LT50-70

Kūginė konfigūracija turi būti suderinta su reikiamu pjovimo režimu ir priekiniu mazgu.

Nemaišykite eksploatacinių medžiagų iš skirtingų rinkinių vien dėl to, kad siūlai tinka.

LT50 HF elektrodai

LT50 naudoja specialias su HF suderinamas elektrodų konfigūracijas.

Standartinis HF elektrodas

INWELT kodas: IJWC0073
Nuoroda: 1521-HF

Taikymas:

HF Plasma / LT50

Elektrodas perduoda elektros energiją degiklio viduje ir palaipsniui nusidėvi pjovimo ir kartotinio lanko paleidimo metu.

Pakeiskite jį, kai centrinė susidėvėjimo duobė tampa per didelė.

Išplėstinis HF elektrodas

INWELT kodas: IJWC0026
Nuoroda: 1518-HF

Šis elektrodas naudojamas su suderinamomis išplėstinio antgalio konfigūracijomis.

Prailgintas elektrodas turi būti suporuotas su tinkamu antgaliu ir ekrano sistema.

LT50 dujų difuzorius

Dabartinis difuzorius yra:

INWELT kodas: IJWG0013

Taikymas:

LT50-70

Difuzorius padeda valdyti suspausto oro paskirstymą per degiklio priekinį galą.

Įtrūkęs, iškraipytas arba užterštas difuzorius gali neigiamai paveikti plazmos stabilumą.

Kaskart keisdami eksploatacines medžiagas, patikrinkite difuzorių.

LT50 išorinių purkštukų parinktys

Dabartinę gaminio sistemą sudaro bent dvi išorinės purkštukų konfigūracijos.

Bakelito išorinis antgalis

INWELT kodas: IJWT0019-03
Nuoroda: 5.710.121

Pilkas stiklo pluošto išorinis antgalis

INWELT kodas: IJWT0019-01

Šie išoriniai komponentai padeda izoliuoti ir apsaugoti degiklio priekinę dalį.

Pakeiskite juos, kai jie įtrūkę, nudegę ar mechaniškai pažeisti.

LT50 degiklio galvutės, rankenos ir gaiduko komponentai

INWELT tiekia atskiras serviso dalis LT50 degiklio remontui.

Komponento	INWELT kodas
LT50 žibintuvėlis	IJWA0061
Silikoninis O-žiedas	IJGU0718
Rankinė plazminė rankena	IJHW0040
Trigerio apsaugos dalis	IJIK0733
Trigeris	IJIR0081
Jungtis	IJIK0804

Ši dalių lygio struktūra ypač naudinga platintojams ir remonto įmonėms, nes degiklį galima prižiūrėti, o ne laikyti kaip vieną vienkartinį mazgą.

LT50 kabelių mazgai

Dabartinę INWELT produktų šeimą sudaro:

INWELT kodo	konfigūracija
IJWO00006077-00	LT50-70 / 6 mm² / 6 m / 1/8G
IJWO00006071-00	LT50-70 / 6 mm² / 6 m / Centrinis adapteris

Mašinų degiklio LTM50 kabelių rinkiniai taip pat yra platesnėje dalių šeimoje.

Šiame LT50 rankinio degiklio puslapyje pirmiausia laikykite rankinius LT50 kabelių rinkinius ir perkelkite LTM50 įrenginio komponentus į atskirą poskyrį arba į LTM50 produkto puslapį.

Tai pagerina objekto aiškumą „Google“ ir AI paieškos sistemoms.

LT50 prieš LTM50: rankinis degiklis ir mašininis degiklis

LT50 ir LTM50 turėtų būti traktuojami kaip susiję, bet atskiri sukomplektuoti produktai.

Funkcija	LT50	LTM50
Operacija	vadovas	Mechanizuotas / CNC
Degiklio korpusas	Rankinis	Tiesus mašinos korpusas
Kontrolė	Operatoriaus paleidiklis	Mašina valdoma
Montavimas	Rankinis	Fiksuotas tvirtinimas
Pagrindinis naudojimas	Gamyba ir remontas rankiniu būdu	Automatinis pjovimas

Kai kurios eksploatacinės medžiagos ir kabelių komponentai gali būti naudojami visai šeimai.

Tačiau be techninio patvirtinimo visos degiklio sąrankos neturėtų būti apibūdinamos kaip keičiamos.

LT50 apskrito pjovimo priedai

LT50 šeimoje yra valdomo apskrito pjovimo priedai.

Dabartinės INWELT dalys apima:

• Apskritimo pjovimo priedas

• Ratų tarpiklis su veržliarakčiu

Šie priedai gali padėti operatoriui išlaikyti nuoseklesnį pjovimo spindulį ir degiklio padėtį.

Prieš užsakydami patvirtinkite tikslų priedo kodą ir mechaninį suderinamumą.

Kokius metalus gali pjauti LT50 plazminis degiklis?

Plazminio pjovimo darbai ant elektrai laidžių metalų.

Kai naudojamas su suderinama plazminio pjovimo sistema, LT50 gali pjauti tokias medžiagas kaip:

• Švelnus plienas

• Anglies plienas

• Nerūdijantis plienas

• Aliuminis

• Varis

• Žalvaris

• Cinkuotas plienas

Pats degiklis nenustato maksimalaus storio kiekvienai medžiagai.

Kokio storio gali pjauti 50A LT50 plazminis degiklis?

Dabartiniame puslapyje yra prieštaringų skaičių.

Viename plote nurodyta iki 25 mm , o kitoje – iki 12 mm švelnaus plieno.

Abi šios vertės neturėtų likti tiesioginiame puslapyje.

Pjovimo pajėgumą lemia visa plazminė sistema, įskaitant:

• Plazminis maitinimo šaltinis

• Įvesties galia

• Medžiaga

• Faktinė srovė

• Purkštuko skersmuo

• Oro slėgis

• Kelionės greitis

• Degiklio aukštis

• Reikalinga krašto kokybė

Profesionalūs plazmos gamintojai taip pat išskiria:

Rekomenduojamas pjovimo pajėgumas
Produktyvus pjovimas priimtinu greičiu ir kraštų kokybe.

Maksimali pjovimo galia
Storesnė medžiaga pjaunama sumažintu greičiu.

Atskyrimo pajėgumas
Maksimalus storis, kurį galima atskirti, paprastai esant žemesnei kraštų kokybei.

INWELT LT50 storio skaičių skelbkite tik tada, kai jį patvirtina tikrasis INWELT sistemos bandymas.

Rekomenduojamas oro tiekimas LT50

Dabartiniai INWELT specifikacijų sąrašai:

• Procesinės dujos: oras

• Slėgis: maždaug 4,5–5,0 baro

• Dujų srautas: apie 120 l/min

• Vėlesnis srautas: maždaug 50 sekundžių

Naudokite švarų, sausą suslėgtą orą

Vandens, alyvos ir kietųjų dalelių užterštumas gali neigiamai paveikti:

• Lanko stabilumas

• Purkštukų tarnavimo laikas

• Elektrodo gyvenimas

• Supjaustykite konsistenciją

Naudokite tinkamą filtravimą ir drėgmės atskyrimą.

Patikrinkite oro srautą naudodami faktinę plazmos sistemą

Palyginamos 50A HF degiklio sistemos rinkoje gali nustatyti skirtingus oro srauto reikalavimus.

Nekopijuokite kito gamintojo oro srauto skaičiaus.

LT50 ir plazminiam maitinimo šaltiniui naudokite patvirtintus INWELT reikalavimus.

LT50 Kontaktinis pjovimas ir pjovimas

Skirtingoms eksploatacinių medžiagų konfigūracijoms gali reikėti skirtingų atstumų nuo degiklio iki darbo.

Kontaktas / vilkimas pjovimas

Tinkamai suprojektuotas tarpiklis arba skydas gali leisti degikliui išlaikyti numatytą padėtį ruošinio atžvilgiu.

Nevilkite atviro pjovimo antgalio tiesiai ant plokštės, nebent eksploatacinių medžiagų sistema yra specialiai sukurta kontaktiniam pjovimui.

Atskiras pjovimas

Atstatomajai konfigūracijai operatorius palaiko kontroliuojamą atstumą tarp degiklio ir ruošinio.

Teisingas atstumas gali padėti apsaugoti eksploatacines medžiagas ir išlaikyti plazmos lanko geometriją.

Naudokite konfigūraciją, nurodytą pasirinktoms eksploatacinėms medžiagoms.

---

Mūsų katalogas:

INWELT PLASMA TOCH CHATALOG.pdf

---

Įprastos LT50 programos

LT50 tinka profesionaliam rankiniam plazminiam pjovimui pagal patvirtintą 50A galią.

Įprastos programos apima:

• Lakštinio metalo gamyba

• Automobilių remontas

• Mašinų priežiūra

• Žemės ūkio technika

• Statybos remontas

• ŠVOK gamyba

• Bendras dirbtuvių pjovimas

• Metalo meno kūriniai

• Pramonės priežiūra

• Lauko remontas

Tinkamas degiklis turėtų būti parinktas pagal plazminį pjaustytuvą, o ne vien pramonės pavadinimą.

LT50 techninė priežiūra ir eksploatacinių medžiagų patikra

Patikrinkite elektrodą

Pakeiskite elektrodą, kol per didelis centro susidėvėjimas blogai užveda lanką arba nepažeidžia pjovimo antgalio.

Patikrinkite pjovimo antgalį

Patikrinkite, ar purkštuko angoje nėra:

• Padidėjimas

• Ovalo formos

• Nudegimo žala

• Sunkus užterštumas

Patikrinkite difuzorių

Dujų kanalus laikykite švarius.

Pakeiskite įtrūkusius ar pažeistus komponentus.

Patikrinkite išorinį antgalį

Nedirbkite su įtrūkusiomis izoliacinėmis dalimis.

Patikrinkite O žiedą

Jei aptinkamas dujų nuotėkis, pakeiskite pažeistus arba sukietėjusius sandariklius.

Patikrinkite kabelio mazgą

Ieškokite:

• Pjūviai

• Dilimas

• Šilumos žala

• Smarkūs posūkiai

• Laisvos detalės

Dažnos LT50 plazminio pjovimo problemos

Sunkus lanko paleidimas

Patikrinkite:

• Elektrodų susidėvėjimas

• Pjovimo antgalis

• HF uždegimas

• Oro slėgis

• Darbinis ryšys

• Degiklio jungtis

Per didelis nuodegų kiekis

Patikrinkite:

• Kelionės greitis

• Pjovimo srovė

• Medžiagos storis

• Degiklio aukštis

• Vartojimo būklė

Kampinis pjūvis

Galimos priežastys:

• Susidėvėjęs antgalis

• Neteisingas degiklio kampas

• Sugadintos eksploatacinės medžiagos

• Sutrikęs oro srautas

Eksploatacinės medžiagos susidėvi per greitai

Patikrinkite:

• Užterštas oras

• Neteisingas patarimas / dabartinis derinys

• Prasideda per didelis lankas

• Neteisingas degiklio atstumas

• Nusidėvėjęs elektrodas

Degiklis perkaista

Patikrinkite:

• Faktinė suvirinimo srovė

• Darbo ciklas

• Oro srautas

• Potekis

• Kabelių jungtys

Nustokite pjauti ir prieš tęsdami nustatykite priežastį.

OEM LT50 plazminio degiklio gamintoja INWELT

INWELT tiekia plazminio pjovimo degiklius ir eksploatacines medžiagas profesionaliems B2B klientams, įskaitant:

• Plazminių pjaustytuvų gamintojai

• Suvirinimo ir pjovimo įrangos prekės ženklai

• Importuotojai

• Platintojai

• Didmenininkai

• Pramonės tiekėjai

• Remonto įmonės

• Vartojimo reikmenų tiekėjai

OEM ir ODM projektai gali būti kuriami pagal mašinos sąsajos ir tikslinės rinkos reikalavimus.

Tinkinimas gali apimti:

• Klientų prekės ženklas

• Produktų etiketės

• Rankenos žymėjimas

• Fakelo švinas

• Galinė jungtis

• Vartojimo rinkiniai

• Privačios etiketės pakuotė

• Instrukcijų vadovai

• Brūkšniniai kodai

• Tūrinės dėžutės

OĮG projektams pateikite plazminio pjaustytuvo specifikaciją, HF paleidimo metodą, galinę jungtį ir numatomą užsakymo kiekį.

Kodėl verta įsigyti LT50 žibintuvėlių ir eksploatacinių medžiagų iš INWELT?

LT50 produktų sistemą sudaro:

• Sukomplektuoti 50A rankiniai degikliai

• Penkios jungčių konfigūracijos

• Standartiniai pjovimo patarimai

• Išplėsti patarimai

• Kūginiai antgaliai

• HF elektrodai

• Difuzoriai

• Išoriniai purkštukai

• Degiklio galvutės

• Rankenos

• Trigeriai

• Kabelių mazgai

• Jungčių adapteriai

• Apskritimo pjovimo priedai

Platintojams, įsigiję pilnus degiklius ir atsargines dalis iš vienos gaminio programos, gali supaprastinti suderinamumo valdymą ir palaikymą antrinėje rinkoje.

Dažnai užduodami klausimai apie LT50 plazminio pjovimo žibintuvėlį

Kokio stiprumo yra INWELT LT50?

LT50 vardinė galia yra 50A pagal dabartinius INWELT techninius duomenis.

Kas yra LT50 darbo ciklas?

Dabartinėse specifikacijose nurodytas 60 % darbo ciklas.

Ar LT50 naudoja HF uždegimą?

Taip.

LT50 naudoja aukšto dažnio lanko paleidimą.

Ar LT50 yra rankinis ar mašininis degiklis?

LT50 yra rankinė / delninė konfigūracija.

Susijęs LTM50 skirtas mašinoms arba CNC programoms.

Kokias dujas naudoja LT50?

Dabartinėje INWELT specifikacijoje pateikiamas suslėgto oro sąrašas.

Kokio slėgio reikia LT50?

apie 4,5–5,0 barų . Pagal dabartinius techninius duomenis

Kokio oro srauto reikia LT50?

Dabartinė INWELT specifikacija nurodo maždaug 120 l/min.

Koks kabelio ilgis yra standartinis?

Standartinis LT50 degiklio laidas yra 6 m.

Kokios jungties parinktys galimos?

Dabartinės konfigūracijos apima:

• 1/8G

• 1/4G

• M14×1,5

• M16 × 1,5

• Centrinis adapteris

Kokie pjovimo patarimai yra?

LT50/LT70 eksploatacinių medžiagų šeima apima standartinius, prailgintus ir kūginius kelių skersmenų antgalius, įskaitant Ø1,0, Ø1,1 ir Ø1,2 mm.

Kokį elektrodą naudoja LT50?

Dabartinės INWELT dalys apima:

IJWC0073 / 1521-HF – standartinis HF elektrodas

ir

IJWC0026 / 1518-HF – pailgintas HF elektrodas

Ar LT50 gali pjauti nerūdijantį plieną?

Taip.

Suderinama plazmine sistema gali pjauti elektrai laidus nerūdijantį plieną.

Ar LT50 gali pjaustyti aliuminį?

Taip.

Aliuminis yra laidus elektrai ir gali būti plazminis pjovimas naudojant tinkamą sistemą.

Kokio storio galima pjauti LT50?

Nėra universalaus storio, kurį nustato tik deglas.

Naudokite patikrintą viso plazminio pjaustytuvo pjovimo pajėgumą.

Ar LT50 suderinamas su kiekvienu 50A plazminiu pjaustytuvu?

Nr.

HF paleidimas, jungtis, pilotinio lanko išdėstymas ir maitinimo/dujų sąsaja taip pat turi atitikti.

Ar INWELT tiekia LT50 atsargines dalis?

Taip.

INWELT tiekia pjovimo antgalius, elektrodus, difuzorius, išorinius purkštukus, degiklio galvutes, rankenas, gaidukus, kabelių mazgus ir susijusius priedus.

Ar INWELT siūlo OEM LT50 plazminius degiklius?

Taip.

Kvalifikuotiems įrangos gamintojams, platintojams, importuotojams ir didmenininkams galimos OEM/ODM ir privačių prekių ženklų konfigūracijos.

Paprašykite INWELT LT50 plazminio pjovimo degiklio kainos pasiūlymo

Norėdami patvirtinti suderinamumą, pateikite:

• Plazminio pjaustytuvo markė ir modelis

• Nominali išėjimo srovė

• HF paleidimo metodas

• Esamas žibintuvėlio modelis

• Galinės jungties nuotrauka

• Reikalingas degiklio laidas

• Vartojimo reikmenys

• Numatomas pirkimo kiekis

• INWELT arba privataus prekės ženklo ženklinimas

Tada INWELT gali patvirtinti tinkamą LT50 degiklio ir eksploatacinių medžiagų konfigūraciją.
