TR Series Luftkjølte MIG sveisepistoler for tung industrisveising

INWELT TR Series er en familie av luftkjølte MIG /MAG-sveisepistoler designet for profesjonell produksjon, produksjonssveising, utstyrsproduksjon og industrielle ettermarkedsapplikasjoner.

Det nåværende produktutvalget inkluderer:

• TR300 – 350A CO₂ / 200A blandet gass MIG pistol

• TR400 – 400A CO₂ / 300A blandet gass MIG pistol

• TR500 – 500A CO₂ / 400A blandet gass MIG pistol

Alle nåværende TR Series -modeller bruker luftkjølte fakkelarkitekturer med en driftssyklus på 60 %.

Serien dekker sveisetråddiametre fra 0,8 mm til 2,4 mm og støtter flere brennerhalser, forbrukskonfigurasjoner, kabelsammenstillinger og bakre koblinger.

INWELT TR Series Modellsammenligning

Modell	Kjøling	CO₂-vurdering	Blandet-gass-vurdering	Driftssyklus	Ledningsstørrelse
TR300	Luftkjølt	350A	200A	60 %	0,8–1,6 mm
TR400	Luftkjølt	400A	300A	60 %	1,0–1,6 mm
TR500	Luftkjølt	500A	400A	60 %	1,0–2,4 mm

Dette er gjeldende INWELT produktvurderinger.

Ikke anta at lignende navngitte MIG pistoler fra forskjellige produsenter bruker identiske klassifiseringer, driftssykluser, ledningsrekkevidder eller forbruksvarer.

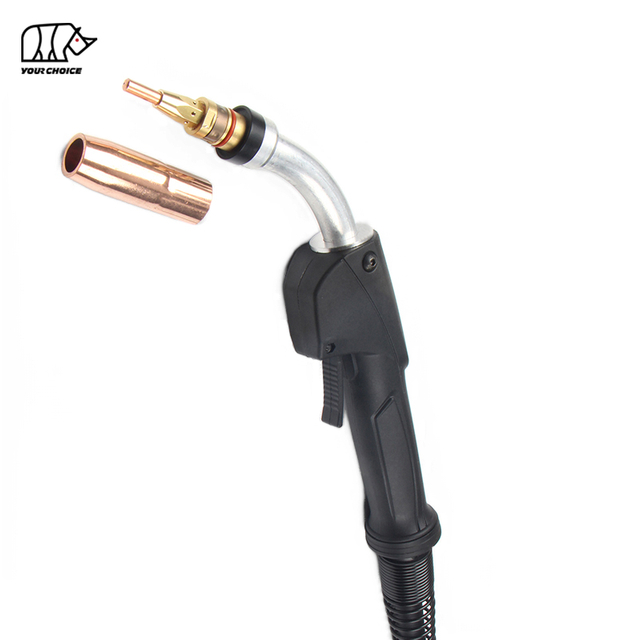

TR300 350A luftkjølt MIG sveisepistol

INWELT TR300 er den lavere strømmodellen i gjeldende TR Series .

Den nåværende spesifikasjonen inkluderer:

• 350A med CO₂

• 200A med blandet dekkgass

• 60 % driftssyklus

• 0,8–1,6 mm sveisetråd

• Luftkjølt konstruksjon

• 45° og 60° halsalternativer

• Flere konfigurasjoner av bakre koblinger

TR300 er egnet for middels til tung fabrikasjon der det kreves en robust luftkjølt lommelykt.

Typiske bruksområder inkluderer:

• Generell fabrikasjon

• Strukturell sveising

• Maskinproduksjon

• Landbruksutstyr

• Jernbanevedlikehold

• Industriell reparasjon

TR400 400A luftkjølt MIG sveisepistol

INWELT TR400 gir ekstra strømkapasitet for MIG /MAG-sveising med høyere ytelse.

Gjeldende spesifikasjoner inkluderer:

• 400A med CO₂

• 300A med blandet dekkgass

• 60 % driftssyklus

• 1,0–1,6 mm sveisetråd

• Luftkjølt konstruksjon

• 45° og 60° halsalternativer

• Flere bakre kontakter

TR400 er egnet for industriell produksjon og produksjonssveising som krever mer strømkapasitet enn TR300.

Bekreft alltid den nødvendige kabellengden før du bestiller fordi kabellengdekonfigurasjoner bør samsvare med gjeldende INWELT stykkliste.

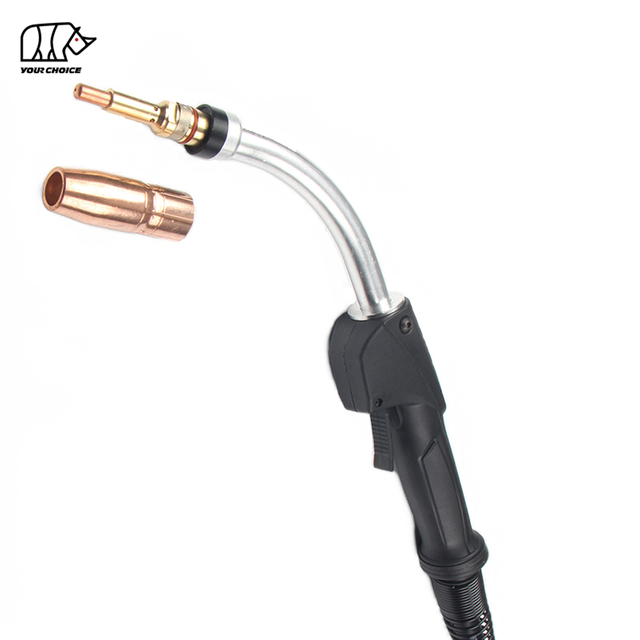

TR500 500A luftkjølt MIG sveisepistol

TR500 er den høyest gjeldende modellen i dagens INWELT TR Series .

Den nåværende spesifikasjonen inkluderer:

• 500A med CO₂

• 400A med blandet dekkgass

• 60 % driftssyklus

• 1,0–2,4 mm sveisetråd

• Luftkjølt konstruksjon

• Kraftige kontaktspissalternativer

• Flere dyse- og diffusorkonfigurasjoner

• Flere alternativer for strømpinner

TR500 er designet for sveising med høyere strømstyrke og bruk av sveisetråd med større diameter.

Typiske bruksområder inkluderer:

• Tungt maskineri

• Strukturell fabrikasjon

• Gruveutstyr

• Anleggsutstyr

• Jernbanefabrikasjon

• Tung industriell produksjon

Hvordan velge mellom TR300, TR400 og TR500

Riktig MIG pistolvalg bør være basert på flere parametere i stedet for modellnavn alene.

Velg etter sveisestrøm

Bruk den bekreftede INWELT -vurderingen for den faktiske dekkgassen.

• TR300: opptil 350A CO₂

• TR400: opptil 400A CO₂

• TR500: opptil 500A CO₂

Blandingsgassvurderingen er lavere for hver gjeldende modell.

Velg etter tråddiameter

Gjeldende støttede ledningsområder er:

• TR300: 0,8–1,6 mm

• TR400: 1,0–1,6 mm

• TR500: 1,0–2,4 mm

Kontaktspissen, foringen og trådmateren må alle matche den valgte sveisetråden.

Velg etter driftssyklus

De gjeldende TR300-, TR400- og TR500-spesifikasjonene bruker 60 % duty-cycle rating.

Faktisk termisk belastning avhenger også av sveisestrøm, dekkgass, lysbuetid og omgivelsesforhold.

Velg etter produksjonskrav

TR300 er egnet for middels til kraftig sveising.

TR400 gir høyere strømstyrke.

TR500 støtter den høyeste strømstyrken og største ledningsstørrelser i gjeldende TR-kategori.

TR Series Halsalternativer

TR Series støtter utskiftbare svanehalskonfigurasjoner.

Gjeldende produktstrukturer inkluderer:

• 45° hals

• 60° hals

Ulike halsvinkler kan bidra til å forbedre brennerens tilgang i henhold til leddgeometri og sveiseposisjon.

For OEM -prosjekter kan tilpassede halslengder eller bøyekonfigurasjoner evalueres når det er teknisk mulig.

Valg av nakke bør også vurdere:

• Sveisestrøm

• Kontakt-tips system

• Dysegeometri

• Operatørtilgang

• Kabelbalanse

TR Series MIG Pistolkoblinger og strømpinner

Ulike sveisemaskiner og trådmatere bruker forskjellige bakre grensesnittsystemer.

Gjeldende TR Series -konfigurasjoner kan inkludere:

• Euro sentral kontakt

• Tilkobling i Miller-stil

• Lincoln-stil forbindelse

• Tweco -stil tilkobling

Den nøyaktige koblingen bør velges i henhold til sveisemaskinen og trådmateren.

En strømpinne som ser lignende ut bekrefter ikke automatisk full kompatibilitet.

Før du bestiller, kontroller:

• Power-pin geometri

• Utløser/kontrollforbindelse

• Gass tilkobling

• Trådmatingsgrensesnitt

• Liner posisjon

• Kabellengde

For erstatningsprosjekter, oppgi bilder av den eksisterende pistoltilkoblingen og trådmateren.

Tregaskiss -Erstatning av stil MIG våpenkompatibilitet

INWELT TR Series bruker vanlige Tregaskiss -stil MIG pistol- og forbruksmateriell for erstatnings- og ettermarkedsapplikasjoner.

Imidlertid bør kompatibilitet verifiseres av teknisk konfigurasjon i stedet for merkenavn alene.

Sjekke:

• Strømstyrke for pistol

• Tråddiameter

• Halsvinkel

• Kontakt-tips system

• Gass diffusor

• Dyse

• Liner

• Kabellengde

• Strømstift

• Utløser/kontrollforbindelse

INWELT TR Series produkter er uavhengig produserte sveisepistoler i erstatningsformat.

Tredjeparts varemerker og modellreferanser skal kun brukes til å identifisere erstatnings- eller kompatibilitetsformater der det er aktuelt.

TR Series Kontaktdyser

Kontaktspissen overfører sveisestrøm til elektrodetråden og leder ledningen inn i lysbuen.

Avhengig av modell kan forbruksvarer TR Series støtte ledningsstørrelser, inkludert:

• 0,8 mm

• 0,9 mm

• 1,0 mm

• 1,2 mm

• 1,4 mm

• 1,6 mm

• 2,0 mm

• 2,4 mm

TR500-konfigurasjoner inkluderer også kraftige og kraftige koniske kontaktspisser.

Velg kontakttips i henhold til:

• Diameter på sveisetråd

• Trådmateriale

• Kontakt-spiss tråd

• Lommelykt modell

• Sveisestrøm

• Diffuser / holdehodesystem

Ikke velg en kontaktspiss fra tråddiameteren alene.

TR Series MIG Dyser

Det nåværende forbrukssystemet TR Series inkluderer flere dysegeometrier.

Avhengig av lommelyktmodell kan alternativene omfatte:

• Spyledyser

• Innfelte dyser

• Stikk ut dyser

• Kobberdyser

• Messing dyser

• Ulike dyseåpningsdiametre

Dysevalg påvirker:

• Gassdekning

• Elektrodestikk ut

• Tilgang til skjøten

• Oppsamling av sprut

• Front-end varmeeksponering

Bruk dysekonfigurasjonen som passer for sveiseprosedyren.

Gassdiffusorer og holdehoder

Gassdiffusorer fordeler beskyttelsesgass rundt elektrodetråden og sveisebassenget.

TR Series konfigurasjoner kan inkludere standard og kraftige diffusor-/holdehodesystemer.

Riktig diffusor må samsvare med:

• Kontakt-tips system

• Dyse

• Fakkelhals

• Sveisestrøm

Inspiser diffusoren for:

• Oppbygging av sprut

• Skadede tråder

• Blokkerte gasshull

• Varmeskader

Bytt ut skadede komponenter i stedet for å modifisere gasspassasjer.

TR Series Sveiseforinger

Foringen leder sveisetråden gjennom MIG pistolkabelen.

Riktig foringsvalg er viktig for stabil trådmating.

Avhengig av brenner- og ledningskonfigurasjon, er foringer tilgjengelig for flere ledningsstørrelser.

Tenk på:

• Tråddiameter

• Trådmateriale

• Kabellengde

• Trådmaterkonfigurasjon

En slitt, forurenset eller feil dimensjonert liner kan bidra til:

• Uregelmessig trådmating

• Fuglehekking

• Økt fôringsmotstand

• Bue ustabilitet

• For tidlig slitasje på kontaktspissen

TR300 vs. TR400 vs. TR500 forbruksmateriell

TR Series modeller skal ikke automatisk bruke den samme komplette frontend-konfigurasjonen.

Modell	Wire Range	Typisk forbruksfokus
TR300	0,8–1,6 mm	Standard industrielle MIG forbruksvarer
TR400	1,0–1,6 mm	Kontaktspisser og dyser med høyere strømstyrke
TR500	1,0–2,4 mm	Kraftige spisser, diffusorer og større trådforinger

Kontroller alltid den enkelte brennerens stykkliste og forbruksmateriell før du bestiller reservedeler.

CO₂ vs. blandet gass MIG fakkelvurderinger

MIG våpenvurderinger kan variere avhengig av dekkgass.

Gjeldende INWELT TR Series -klassifiseringer er:

Modell	CO₂	Blandet gass
TR300	350A	200A
TR400	400A	300A
TR500	500A	400A

Ikke bruk CO₂-klassifiseringen som blandingsgass.

Beskyttelsesgasssammensetningen påvirker brennerens termiske belastning og må tas i betraktning når du velger riktig pistol.

Hvilke materialer kan TR Series MIG våpen sveise?

Når den er konfigurert med riktig ledning, foring, kontaktspiss, dekkgass og sveiseparametere, kan TR Series støtte MIG /MAG-sveising av materialer som:

• Karbonstål

• Mildt stål

• Rustfritt stål

MIG pistolen alene bestemmer ikke materialkompatibilitet.

Den komplette sveiseprosessen må også matche grunnmaterialet.

Typiske TR Series industrielle applikasjoner

TR Series er designet for profesjonelle og industrielle sveiseapplikasjoner, inkludert:

• Anleggsmaskiner

• Landbruksutstyr

• Fremstilling av strukturelt stål

• Produksjon av lastebiler og tilhengere

• Jernbaneutstyr

• Tungt maskineri

• Generell ingeniørfag

• Industrielt vedlikehold

• Produksjon fabrikasjon

Riktig modell bør velges i henhold til sveisestrøm, dekkgass, tråddiameter og produksjonsplikt.

Hvor ofte bør TR Series forbruksvarer skiftes?

Det er ikke noe universelt utskiftingsintervall for MIG pistolforbruksvarer.

Levetiden avhenger av:

• Sveisestrøm

• Driftssyklus

• Tråddiameter

• Trådmateriale

• Beskyttelsesgass

• Sprutnivå

• Kontakt-tips kvalitet

• Liner tilstand

• Sveisestilling

• Operatørteknikk

Inspiser forbruksvarer når symptomer vises, inkludert:

• Ustabil bue

• Burn-back

• Uregelmessig trådmating

• Overdreven sprut

• Dårlig gassdekning

• Skadet munnstykke

• Økt elektrisk motstand

Bytt ut slitte komponenter basert på tilstand i stedet for et fast antall sveisetimer.

Vanlige TR Series MIG våpenproblemer

Uregelmessig trådmating

Sjekke:

• Liner tilstand

• Kontaktspiss størrelse

• Drivrulletrykk

• Kabelbøyninger

• Trådkvalitet

Overdreven sprut

Sjekke:

• Sveiseparametere

• Beskyttelsesgass

• Dysetilstand

• Slitasje på kontaktspiss

• Stikk ut

MIG Pistolen overopphetes

Mulige årsaker inkluderer:

• Sveising over verifisert vurdering

• Overskrider driftssyklus

• Dårlig elektrisk tilkobling

• Slitt kontaktspiss

• Skadet kabelenhet

• For lang lysbuetid

Dårlig gassdekning

Sjekke:

• Dyseblokkering

• Diffusor tilstand

• Gassstrøm

• Gasslekkasje

• Vind eller trekk

Feilsøking bør alltid vurdere hele sveisesystemet.

TR Series for distributører og ettermarkedsforsyning

TR Series er egnet for distributører som krever både komplette MIG våpen og gjentatte ettermarkedsforbruksvarer.

Et profesjonelt produktprogram kan omfatte:

• TR300 komplette våpen

• TR400 komplette våpen

• TR500 komplette våpen

• Kontakttips

• Gassdyser

• Gass diffusorer

• Holdehoder

• Nakkeisolatorer

• Svanehalser

• Liners

• Kabelsammenstillinger

• Bakre kontakter

• Strømpinner

• Utløserkomponenter

Å publisere eksakt delenummertilordning hjelper distributører med å redusere erstatningsfeil og administrere varelager mer nøyaktig.

OEM TR Series MIG Produksjon av sveisepistol av INWELT

INWELT leverer TR Series MIG /MAG sveisepistoler og reservedeler til profesjonelle B2B-kunder, inkludert:

• Sveisemaskinprodusenter

• Merker for sveiseutstyr

• Importører

• Distributører

• Grossister

• Industrielle leverandører

• Reparasjonsfirmaer

• Ettermarkedet forbruksvarer merker

OEM og ODM konfigurasjoner kan evalueres i henhold til målsveisemaskinen og markedskravene.

OEM og Private Label-alternativer

Tilpasning kan omfatte:

• Kundemerkevarebygging

• Produktetiketter

• Håndtaksmerking

• Halsvinkel

• Halslengde

• Kabellengde

• Strømstift

• Euro-kontakt

• Miller-stil kontakt

• Kobling i Lincoln-stil

• Tweco -stil kobling

• Forbruksmaterialesett

• Private label emballasje

• Strekkoder

• Krav til kartong

For OEM -prosjekter, oppgi sveisemaskinmodell, trådmater, nødvendig strøm, beskyttelsesgass, tråddiameter, kobling og estimert innkjøpsmengde.

Hvorfor hente TR Series MIG våpen fra INWELT ?

INWELT TR Series kombinerer tre kraftige luftkjølte strømklasser med et bredt erstatningsprogram for forbruksvarer og koblinger.

Den gjeldende kategorien inkluderer:

• 350A CO₂ TR300

• 400A CO₂ TR400

• 500A CO₂ TR500

• 60 % arbeidssyklusmodeller

• Trådstørrelser fra 0,8 mm til 2,4 mm

• 45° og 60° halsalternativer

• Flere dysegeometrier

• Standard og kraftige kontakttips

• Gassdiffusorer og holdehoder

• Sveiseforinger

• Euro, Miller-stil, Lincoln-stil og Tweco -stil forbindelser

• OEM og private label-alternativer

For utstyrsprodusenter, distributører og importører kan innkjøp av komplette våpen og reservedeler fra én leverandør forenkle innkjøp og ettermarkedsstøtte.

Ofte stilte spørsmål om TR Series MIG sveisepistoler

Hvilke modeller er inkludert i INWELT TR Series ?

Det nåværende utvalget inkluderer:

• TR300

• TR400

• TR500

Er TR Series MIG våpen luftkjølt eller vannkjølt?

De nåværende TR300-, TR400- og TR500-modellene er luftkjølte.

Hva er TR300-sveisestrømmen?

Den nåværende INWELT TR300-spesifikasjonen er:

• 350A CO₂

• 200A blandet gass

• 60 % driftssyklus

Hva er TR400-sveisestrømmen?

Den nåværende INWELT TR400-spesifikasjonen er:

• 400A CO₂

• 300A blandet gass

• 60 % driftssyklus

Hva er TR500-sveisestrømmen?

Den nåværende INWELT TR500-spesifikasjonen er:

• 500A CO₂

• 400A blandet gass

• 60 % driftssyklus

Hvilken TR Series modell støtter den største sveisetråden?

TR500 støtter sveisetråd opptil ca. 2,4 mm i gjeldende INWELT konfigurasjon.

Hvilke nakkevinkler er tilgjengelige?

Gjeldende TR Series -konfigurasjoner inkluderer 45° og 60° svanehalsalternativer.

Hvilke bakre kontakter er tilgjengelige?

Avhengig av modell og konfigurasjon inkluderer alternativene:

• Euro sentral kontakt

• Miller-stil kontakt

• Kobling i Lincoln-stil

• Tweco -stil kobling

Er alle forbruksvarer i Tregaskiss -stil utskiftbare?

Ingen.

Kontaktspiss, diffusor, dyse, holdehode, hals og foring må tilpasses det spesifikke pistoloppsettet.

Kan TR Series pistoler sveise rustfritt stål?

Ja, når den er konfigurert med riktig sveisetråd, dekkgass, foring, kontaktspiss og sveiseparametere.

Er TR Series produsert av Tregaskiss ?

Ingen.

TR Series er en INWELT -produsert MIG /MAG-sveisepistolserie. Referanser til formater i Tregaskiss -stil eller tredjepartsvaremerker brukes kun for å beskrive erstatnings- eller kompatibilitetsformater der det er aktuelt.

Er INWELT TR-våpen identiske med originale Tregaskiss -våpen?

Ikke nødvendigvis.

Gjeldende klassifiseringer, ledningsområder, kabelsammensetninger og konfigurasjoner av forbruksvarer kan variere.

Bruk INWELT tekniske spesifikasjoner og bekreftet kompatibilitetsinformasjon når du velger en INWELT TR Series pistol.

Tilbyr INWELT OEM TR Series MIG våpen?

Ja.

Tilpasning av OEM/ODM , privat merking, kontakt, hals, kabel og forbruksmateriell kan evalueres for kvalifiserte B2B-kunder.

Be om et tilbud for INWELT TR Series MIG sveisepistoler

For raskere modellvalg og kompatibilitetsbekreftelse, oppgi:

• Sveisemaskinprodusent og modell

• Trådmater modell

• Nødvendig sveisestrøm

• CO₂ eller blandet gasspåføring

• Diameter på sveisetråd

• Eksisterende MIG våpenmodell

• Bakre kontakt / strømpinnefoto

• Nødvendig halsvinkel

• Nødvendig kabellengde

• Nødvendige forbruksvarer

• Estimert innkjøpsmengde

• INWELT eller private-label merkevarebygging

INWELT kan da anbefale riktig TR300-, TR400- eller TR500-konfigurasjon for sveisesystemet ditt.
