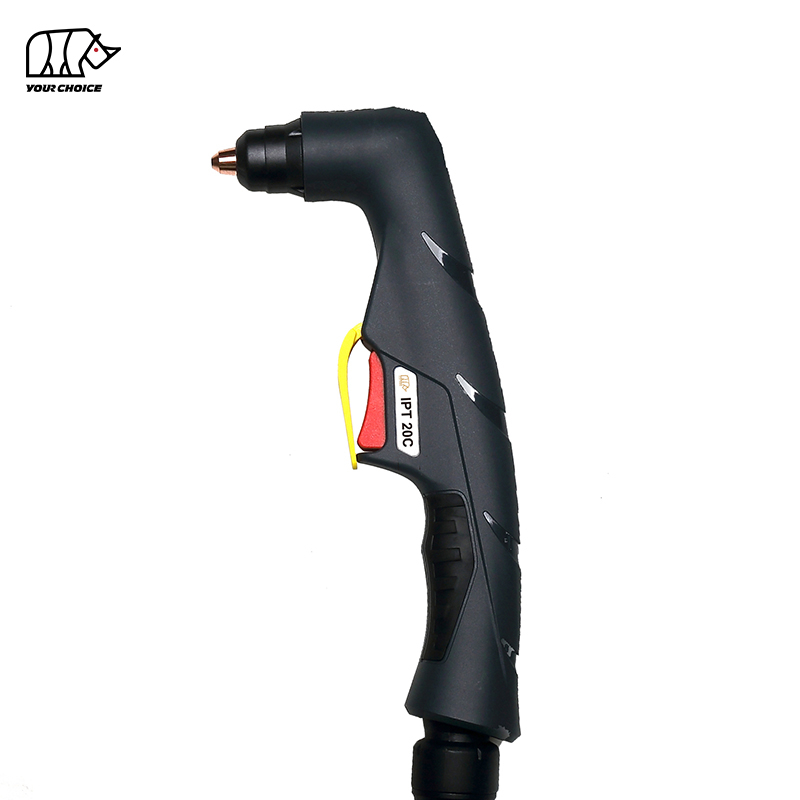

ИНВЕЛТ ПТ20 20А Нон-ХФ ручни горионик за плазма резање

---

20А Нон-ХФ ручни горионик за плазма резање за лако сечење метала

ИНВЕЛТ ПТ20 је компактна ручна плазма бакља за сечење дизајнирана за лако сечење метала, поправку, производњу лима и апликације за одржавање.

Тренутна ИНВЕЛТ конфигурација је оцењена на 20А са радним циклусом од 35% и ради са ваздухом/Н₂ као процесним гасом.

Стандардни горионик користи склоп кабла од 4 м и доступан је са директним 2-жичним и 4-жичним конфигурацијама управљања.

Тренутни технички подаци одређују притисак гаса од приближно 2 бара, проток гаса од 30 Л/мин и препоручени 15 секунди после протока.

Породица производа ПТ20 такође укључује стандардне и позадинске конфигурације потрошног материјала заједно са заменљивим врховима за сечење, електродама, дифузорима, главама горионика, ручкама и прибором за сечење кругова.

ИНВЕЛТ ПТ20 Техничке спецификације

Спецификација	ИНВЕЛТ ПТ20
Врста производа	Ручни горионик за плазма резање
Модел	ПТ20
Бранд	ИНВЕЛТ
Називна струја	20 А
Дути Цицле	35%
Хлађење / процесни гас	Ваздух / Н₂
Покретање лука	Нон-ХФ
Притисак гаса	Прибл. 2 бара
Проток гаса	Прибл. 30 Л/мин
Препоручени пост-проток	Прибл. 15 секунди
Стандардна дужина кабла	4 м
Операција	Мануал / Хандхелд
Цонтрол Оптионс	2-жични / 4-жични
Веза	Директно
Стандард Тип	Ø0,6 мм / 20А
Додатни потрошни материјал	20А / 30А породични делови
ОЕМ / ОДМ	Доступан
Привате Лабел	Доступан

ПТ20 треба изабрати у складу са плазма извором напајања, методом покретања лука, јачином струје, ожичењем окидача и прикључком горионика.

Како ПТ20 не-ХФ горионик за резање плазма ради

ПТ20 ради заједно са компатибилним плазма извором напајања, доводом процесног гаса и радним прикључком.

Ваздух или азот улази у горионик и протиче кроз дифузор и потрошни материјал на предњем делу.

Електрична енергија јонизује гас и ствара концентрисани плазма лук.

Врх за сечење сужава лук тако да топлота топи електрично проводљиви материјал док струја гаса уклања растопљени метал из реза.

Не-ХФ покретање лука

ПТ20 користи систем покретања који није високофреквентни.

То значи да је бакља дизајнирана за плазма системе који се не ослањају на конвенционално ВФ коло паљења.

Плазма резач и горионик морају користити компатибилну технологију покретања.

Не замењујте ХФ лампу са ПТ20 само зато што је ампеража слична.

Стандардне и позадинске конфигурације

Тренутни систем делова ПТ20 садржи и стандардне и конфигурације горионика/потрошног материјала са позадинским ударом.

Ово треба третирати као различите техничке аранжмане.

Увек проверите која је верзија потребна пре него што наручите електроде, врхове за сечење или комплетне склопове горионика.

---

Зашто одабрати ПТ20 за лако сечење плазмом?

ПТ20 је намењен апликацијама где су компактна величина, ручна контрола и сечење ниском струјом важнији од капацитета великих плоча.

Његова оцена од 20А чини га погодним за компатибилне плазма системе са ниским излазом и тање електрично проводљиве материјале.

Конструкција са ваздушним хлађењем чини систем горионика једноставним јер не захтева коло за хлађење течности.

Стандардни кабл од 4 м пружа практичан радни домет за мале фабричке радње, станице за поправку и преносне уређаје за сечење плазмом.

ПТ20 20А врх за сечење

Примарни врх за сечење ПТ20 који наводи ИНВЕЛТ је:

кода ИНВЕЛТ	Референтна	спецификација
ИЈВВ0672-06	ПД0116-06	Ø0,6 мм / 20А

Врх Ø0,6 мм одговара главној радној конфигурацији 20А ПТ20.

Отвор врха за сечење треба да остане округао и неоштећен.

Увећани или изобличени отвор може допринети нестабилном понашању лука, ширем урезу и сечењу под углом.

ПТ20 30А Савет: Да ли је то бакља од 30А?

Тренутна породица потрошног материјала ПТ20 такође укључује: ИНВЕЛТ

кода	референтну	спецификацију
ИЈВВ0672-08	ПД0116-08	Ø0,8 мм / 30А

Присуство потрошног материјала од 30А не значи аутоматски да би комплетна ПТ20 лампа требало да се пласира на тржиште као горионица са 30А оценом.

Тренутна ИНВЕЛТ спецификација производа наводи саму лампу на 20А.

Осим ако инжењеринг не потврди посебну верификовану ознаку горионика од 30 А, задржите главни ентитет производа као:

ПТ20 = 20А

и опишите врх 30А само као део шире компатибилне породице потрошног материјала.

Ова разлика помаже у спречавању конфликтних информација о производу у Гоогле претрази и одговорима које генерише вештачка интелигенција.

ПТ20 Врхови за сечење са повратним ударом

Тренутни систем делова укључује одвојене врхове за ударце уназад.

кода ИНВЕЛТ	Спецификација
ИЈВВ1671-06	Ø0,6 мм / 20А / Бацк-Стрикинг конфигурација
ИЈВВ1671-08	Ø0,8 мм / 30А / Бацк-Стрикинг конфигурација

Делове који ударају уназад треба користити само са одговарајућом конфигурацијом главе горионика и електроде.

Немојте мешати стандардни и задњи потрошни материјал осим ако комбинација није технички потврђена.

ПТ20 Проширени савети за сечење

Проширени врхови за сечење пружају додатни приступ у областима где је потрошни материјал стандардне дужине тешко поставити.

Тренутни асортиман ПТ20 укључује:

ИНВЕЛТ	спецификацију кода
ИЈВВ1610-06	Проширени врх / Ø0,6 мм / 10–20 А / Бацк-Стрикинг
ИЈВВ1610-08	Проширени врх / Ø0,8 мм / 20–30 А / Бацк-Стрикинг

Проширени врхови могу бити корисни за удубљене спојеве, углове и ограничена подручја поправке.

И даље треба да раде у оквиру верификованог опсега струје комплетне бакље и извора напајања.

Опције електрода и дифузора ПТ20

Стандард Елецтроде

ИНВЕЛТ Код: ИЈВЦ0671
Референца: ПР0110

Ова електрода се користи у стандардној породици потрошног материјала ПТ-серије.

Електрода преноси електричну енергију кроз горионик и постепено се троши током покретања лука и сечења.

Замените га када хабање постане прекомерно или када покретање лука постане непоуздано.

Леђна електрода

ИНВЕЛТ Код: ИЈВЦ1059
Референца: 52582

Ова електрода је намењена за одговарајућу поставку ударца уназад.

Ектендед Елецтроде

ИНВЕЛТ Код: ИЈВЦ1050
Референца: 52583

Овај део се користи са компатибилним проширеним конфигурацијама потрошног материјала.

Гас Диффусер

ИНВЕЛТ Код: ИЈВГ1612
Референца: 60028

Дифузор дистрибуира процесни гас кроз предњи крај горионика.

Одржавајте канале за гас чистима и замените део ако је напукао, изобличен или јако контаминиран.

Опције спољне млазнице ПТ20

Систем ПТ20 укључује различите конструкције спољних млазница.

ИНВЕЛТ код	Референтни	опис
ИЈВТ0673-03	60389К	Бакелитна спољна млазница са 2 рупе
ИЈВТ1673-05	—	Спољна млазница од сивих стаклених влакана са 2 рупе

Спољашња млазница штити и позиционира унутрашњи потрошни материјал.

Замените оштећене или напукле изолационе компоненте пре него што наставите са сечењем.

ПТ20 Делови главе бакље, ручке и окидача

ИНВЕЛТ испоручује сервисне компоненте за поправку ПТ20 горионика и накнадно одржавање. Код

компоненте	ИНВЕЛТ
Глава ручне бакље	ИЈВА0087
О-прстен	ИЈГУ0710
Ручна дршка за плазму	ИЈХВ0049-01
Део заштите окидача	ИЈИК0733
Триггер	ИЈИР0081
Јоинт	ИЈИК0809

Ове информације на нивоу делова су корисне за дистрибутере јер омогућавају да ПТ20 буде подржан након оригиналне продаје горионика уместо да се комплетна бакља третира као склоп за једнократну употребу.

ПТ20 Комплетне конфигурације бакље

Тренутни асортиман ПТ20 укључује директно повезане склопове горионика. ИНВЕЛТ

кода	конфигурација
ИЈВУ02011	ПТ20 / 4 м / Директан / 2-жични
ИЈВУ02011-00	ПТ20 / 4 м / Дирецт / 2-вире / Бацк-Стрикинг
ИЈВУ020011	ПТ20 / 4 м / Директан / 4-жични
ИЈВУ020011-00	ПТ20 / 4 м / Директан / 4-жични / Бацк-Стрикинг

Исправна конфигурација контроле мора одговарати плазма резачу.

2-жичну и 4-жичну лампу не треба третирати као аутоматски заменљиву.

Опције монтаже каблова ПТ20

Тренутни систем производа укључује склопове каблова дужине 4 м за ПТ20 конфигурације.

Примери укључују:

ИНВЕЛТ	конфигурацију кода
ИЈВО00902053-22	ПТ20 / 4 м / 2-жични / Директан
ИЈВО00902055-22	ПТ20 / 4 м / Контролни кабл / Директно

Пре него што објавите коначну 2-жичну/4-жичну ознаку за сваки СКУ кабла, проверите описе интерног каталога тако да страница производа, технички цртеж и ЕРП подаци користе исти текст.

Како проверити компатибилност ПТ20 плазма резача

ПТ20 не би требало бирати само зато што машина има сличан изглед прикључка за бакљу.

Компатибилност зависи од комплетног интерфејса.

Кључне провере су:

Ставка компатибилности	Шта потврдити
Цуррент	Излаз машине одговара верификованом опсегу ПТ20
Арц Старт	Не-ХФ систем је компатибилан
Торцх Цоннецтион	Директна веза одговара машини
Триггер Виринг	Исправан 2-жични или 4-жични распоред
Цонсумабле Типе	Стандардни или ударни у леђа
Процесни гас	Ваздух/Н₂ систем
Захтеви за гасом	Прибл. 2 бара / 30 Л/мин за тренутну ИНВЕЛТ конфигурацију

За поруџбине за замену, обезбедите модел плазма резача заједно са јасним фотографијама оригиналног конектора горионика и контролног ожичења.

Ово је поузданије од одабира горионика само на основу ампераже машине.

Зашто ПТ20 не би требало да се продаје као универзална бакља од 60А

Тренутни технички подаци ПТ20 наводе називну струју од 20А.

Из тог разлога, на страници производа не би требало да стоји да је универзално компатибилан са стандардним 60А плазма резачима.

Плазма резач може имати већу максималну снагу од горионика, али то не значи да горионик може безбедно да ради при пуној струји те машине.

Компатибилност мора бити потврђена стварним дизајном извора напајања и предвиђеним радним опсегом.

За СЕО и ГЕО, једна јасна верификована оцена је вреднија од шире, али контрадикторне тврдње о компатибилности.

Колико дебљина може да сече плазма бакља ПТ20?

Сам горионик ПТ20 не дефинише једну универзалну максималну дебљину материјала.

Стварни капацитет сечења зависи од комплетног плазма система, укључујући:

Фактор	зашто је то важно
Извор енергије плазме	Одређује расположиву снагу резања
Стварна струја	Утиче на енергију лука
Врста материјала	Различити метали секу различито
Тип Сизе	Контролише сужење лука
Притисак и проток гаса	Утичу на формирање плазме и хлађење
Брзина путовања	Утиче на пенетрацију и шљаку
Торцх Хеигхт	Утиче на облик лука и хабање потрошног материјала
Захтевани квалитет сечења	Чист рез и пресек су различити

Постојећу тврдњу да овај горионик може да сече материјал од 20 мм треба уклонити осим ако ИНВЕЛТ нема документовани тест система 20А који доказује тај резултат.

За бакљу од 20А, овакву тврдњу је посебно важно проверити пре објављивања.

Које метале може да сече ПТ20?

Када се користи са компатибилним системом за сечење плазмом, ПТ20 се може користити на електрично проводним металима као што су угљенични челик, меки челик, нерђајући челик, алуминијум, бакар и месинг.

Светиљка не одређује независно да ли се одређена дебљина може резати.

Увек користите тестиране параметре резања комплетног плазма резача.

Препоручени довод ваздуха за ПТ20

Тренутна ИНВЕЛТ спецификација наводи:

параметара	Спецификација
Процесни гас	Ваздух / Н₂
Притисак гаса	Прибл. 2 бара
Проток гаса	Прибл. 30 Л/мин
Пост-Флов	Прибл. 15 секунди

Чист, сув процесни гас помаже у одржавању стабилних перформанси сечења и животног века потрошног материјала.

Влага, уље компресора и честице могу негативно утицати на перформансе горионика.

Притисак треба проверити у складу са процедуром рада плазма резача док гас тече.

ПТ20 Прибор за кружно сечење

Тренутна породица додатака ПТ20 укључује алате за контролисано кружно сечење.

ИЈТН0718 је наведен као додатак за сечење круга.

ИЈТН0684 је наведен као постоље са ваљцима са кључем за сродну платформу ПТ серије.

Ови додаци могу помоћи у одржавању конзистентнијег односа бакља-рад при резању кругова или праћењу контролисаних путања.

Увек потврдите механичку компатибилност са изабраном конфигурацијом горионика.

Типичне апликације за ПТ20

ПТ20 је најбоље позициониран за ручно сечење плазмом ниже струје, а не за тешко индустријско сечење плоча.

Погодне примене укључују производњу лаких лимова, поправку аутомобила, одржавање, ХВАЦ рад, поправку малих машина, производњу у радионицама, металне пројекте по мери и друге примене где је прикладна компактна плазма горионица класе 20А.

Коначни избор увек треба да буде заснован на стварном извору енергије и захтевима за сечење.

ПТ20 Одржавање и преглед потрошног материјала

Прегледајте електроду

Редовно проверавајте електроду на прекомерно хабање центра.

Замените га пре него што озбиљно хабање изазове непоуздано покретање лука или оштети врх за сечење.

Прегледајте врх за сечење

Отвор млазнице треба да остане округао и чист.

Замените врх ако отвор постане увећан, овалан или изгорео.

Прегледајте дифузор

Уверите се да пролази за гас остају отворени и да је дифузор правилно постављен.

Прегледајте спољну млазницу

Замените напукле или оштећене изолационе делове.

Прегледајте О-прстен

Проверите да ли О-прстен на глави горионика има оштећења или цурења гаса.

Прегледајте кабл

Потражите огреботине, посекотине, оштећења од топлоте и прекомерно савијање.

---

Детаљи о резервним деловима:

	Код	Реф.	Опис
А	ИЈВУ02011		Плазма горионик ИПТ20Ц /4М/ Дирецт/ 2 жице
А	ИЈВУ02011-00		Плазма лампа ИПТ20Ц /4М/ Дирецт/ 2 жице/ Бацк Стрикинг
Б	ИЈВУ020011		Плазма горионик ИПТ20Ц /4М/ Дирецт/4 жице
Б	ИЈВУ020011-00		Плазма горионик ИПТ20Ц /4М/ Дирецт/4 жице / Бацк Стрикинг

(Са ' ●' је стандардна кон）
Шифра позиције				Реф.					Опис
1									Спољашња млазница
1.1		ИЈВТ0673-03					60389К		Спољашња млазница ИПТ20Ц 2 рупе /бакелит
1.2		ИЈВТ1673-05							Спољашња млазница ИПТ20Ц 2 рупе /сива стаклена влакна
2									Савет
2.1		ИЈВВ0672-06		ПД0116-06					Врх Φ0.6мм/20А ИПТ20Ц
2.2		ИЈВВ0672-08		ПД0116-08					Врх Φ0.8мм/30А ИПТ20Ц
3									Савет
3.1		ИЈВВ1671-06					51318.06		Врх Φ0.6мм/20А ИПТ20Ц/Бацк Стрикинг
3.2		ИЈВВ1671-08					51318.08		Врх Φ0.8мм/30А ИПТ20Ц/Бацк Стрикинг
4									Проширени врх
4.1		ИЈВВ1610-06					51318Л.06		Продужени врх Φ0.6мм/10-20А ИПТ20Ц/Бацк Стрикинг
4.2		ИЈВВ1610-08					51318Л.08		Проширени врх Φ0.8мм/20-30А ИПТ20Ц/Бацк Стрикинг
5 ●		ИЈВГ1612					60028		Дифузор ИПТ20Ц-60
6 ●		ИЈВЦ0671		ПР0110					Елецтроде/ИПТ20Ц-60
7		ИЈВЦ1059					52582		Елецтроде/ИПТ20Ц-60/Бацк Стрикинг
8		ИЈВЦ1050					52583		Продужена електрода/ИПТ20Ц-60/Бацк Стрикинг
9		ИЈВА0087							ГЛАВА РУЧНЕ БАКЉЕ ИПКС-45/60
9а		ИЈГУ0710					51620.60		'О'прстен Φ18к15мм
10		ИЈХВ0049-01							ПЛАСМА ручка ручна/ИПТ20-60/ИПКС глава бакље
11		ИЈИК0733							Заштитни део/Плазма/Жута
12		ИЈИР0081					07301.20		Триггер
13		ИЈИК0809							Зглоб/мали/нови тип
14									Монтажа каблова
14.1		ИЈВО00902053-22							Склоп кабла/ИПТ20Ц-25/4М/2 жице/ИПКС глава бакље/Директно
14.2		ИЈВО00902055-22							Склоп кабла/ИПТ20Ц-25/4М/2 жице/ИПКС глава бакље/Директно
15		ИЈДХ6017							Кључ за плазму
16		ИЈТН0718							Додатак за сечење круга
16.1		ИЈТН0684							Сталак за ваљке ИПТ20Ц-60 / са кључем

---

Наш каталог:

ИНВЕЛТ КАТАЛОГ ПЛАСМА БАРКЕТ.пдф

---

Уобичајени проблеми са резањем плазмом ПТ20

Лук се неће покренути

Проверите електроду, врх за сечење, радни прикључак, довод гаса, окидач и компатибилност машине.

Лук је нестабилан

Проверите проток гаса, стање електрода, стање млазнице и електричне везе.

Прекомерна шљака

Проверите брзину кретања, струју резања, висину горионика и стање потрошног материјала.

Потрошни материјал се брзо троши

Могући узроци укључују контаминирани ваздух, погрешну струју, прекомерно покретање лука, оштећене електроде или неусклађен потрошни материјал.

Торцх Оверхеатс

Проверите да ли горионик ради изнад свог радног циклуса од 20А / 35%.

Дозволите адекватно хлађење и проверите проток гаса пре него што наставите.

ОЕМ ПТ20 Пласма Торцх Мануфацтуринг би ИНВЕЛТ

ИНВЕЛТ снабдева плазма бакље и заменски потрошни материјал произвођачима плазма опреме, брендовима за заваривање и сечење, увозницима, дистрибутерима, велетрговцима и компанијама за индустријско снабдевање.

ОЕМ и ОДМ пројекти се могу проценити према интерфејсу машине и захтевима циљног тржишта.

Прилагођавање може укључивати брендирање, етикете производа, склопове каблова, 2-жичне или 4-жичне контролне конфигурације, комплете потрошног материјала, амбалажу са приватним етикетама, материјале за упутства и картонске кутије.

За ОЕМ пројекте, наведите модел плазма резача, опсег излаза, метод покретања, конфигурацију ожичења и очекивану количину куповине.

Зашто набавити ПТ20 бакље и потрошни материјал од ИНВЕЛТ-а?

Систем производа ПТ20 укључује комплетне склопове горионика, као и заменске врхове, електроде, дифузоре, спољне млазнице, главе горионика, ручке, окидаче, склопове каблова и прибор за сечење кругова.

За дистрибутере, ово омогућава да се направи комплетан постмаркет програм уместо да се продаје само почетна лампа.

Тачни ИНВЕЛТ кодови делова такође поједностављују понављање наручивања и помажу у смањењу грешака у избору потрошног материјала.

Често постављана питања о ПТ20 горионику за плазма резање

Која је ампеража ИНВЕЛТ ПТ20?

Главни ИНВЕЛТ ПТ20 производ је оцењен на 20А према тренутним техничким подацима.

Шта је радни циклус ПТ20?

Тренутна спецификација наводи радни циклус од 35%..

Да ли ПТ20 користи ХФ паљење?

бр.

Тренутни ПТ20 је дизајниран за не-ХФ систем покретања.

Да ли ПТ20 користи пилотски лук?

Актуелне информације о производу описују горионик као не-ХФ и способан за пилот-лук, док систем делова такође садржи одвојене конфигурације за ударање уназад.

Потврдите тачну верзију горионика пре него што наручите заменски потрошни материјал.

Који гас користи ПТ20?

Тренутна спецификација наводи Аир/Н₂.

Који ваздушни притисак захтева ПТ20?

Тренутни ИНВЕЛТ технички подаци наводе приближно 2 бара.

Који проток гаса захтева ПТ20?

Тренутна спецификација наводи приближно 30 Л/мин.

Која дужина кабла је стандардна?

Стандардна дужина кабла ПТ20 је 4 м.

Шта је стандардни ПТ20 врх за сечење?

Главна конфигурација 20А користи:

ИЈВВ0672-06 – Ø0,6 мм / 20А

Да ли ИНВЕЛТ нуди врх од 30А ПТ20?

Да.

Тренутна породица делова укључује:

ИЈВВ0672-08 – Ø0,8 мм / 30А

Међутим, ово не мења аутоматски главни напон горионика са 20А на 30А.

Која је разлика између стандардног и задњег ПТ20 потрошног материјала?

Систем за позадину користи одговарајуће врхове и електроде дизајниране за ту конфигурацију.

Стандардни и ударни делови не би требало да се мешају без техничке потврде.

Да ли се ПТ20 може користити на било ком 60А плазма резачу?

бр.

Сам ПТ20 је тренутно оцењен на 20А.

Систем покретања машине, радна струја, прикључак и окидач морају се подударати.

Колико дебљине може да сече ПТ20?

Не постоји универзална дебљина коју одређује само бакља.

Користите тестирани капацитет резања комплетног плазма резача који ради у оквиру верификованог опсега струје ПТ20.

Може ли ПТ20 да сече нерђајући челик?

Да, када се користи са компатибилним системом за сечење плазмом.

Може ли ПТ20 да сече алуминијум?

Да.

Алуминијум је електрично проводљив и може се сећи плазма одговарајућим плазма системом.

Да ли ИНВЕЛТ испоручује резервне делове за ПТ20?

Да.

Врхови, електроде, дифузори, спољне млазнице, главе горионика, ручке, окидачи, каблови и припадајући прибор доступни су према конфигурацији.

Да ли ИНВЕЛТ нуди ОЕМ ПТ20 плазма бакље?

Да.

ОЕМ/ОДМ и конфигурације приватне етикете доступне су квалификованим Б2Б купцима.

Затражите понуду за ИНВЕЛТ ПТ20 пламеник за резање плазма

За потврду компатибилности наведите марку и модел плазма резача, називну излазну струју, метод покретања, оригинални модел горионика, фотографију конектора, конфигурацију контролне жице, потребни потрошни материјал и процењену количину за куповину.

ИНВЕЛТ тада може да потврди одговарајућу ПТ20 комплетну конфигурацију горионика и резервних делова.
