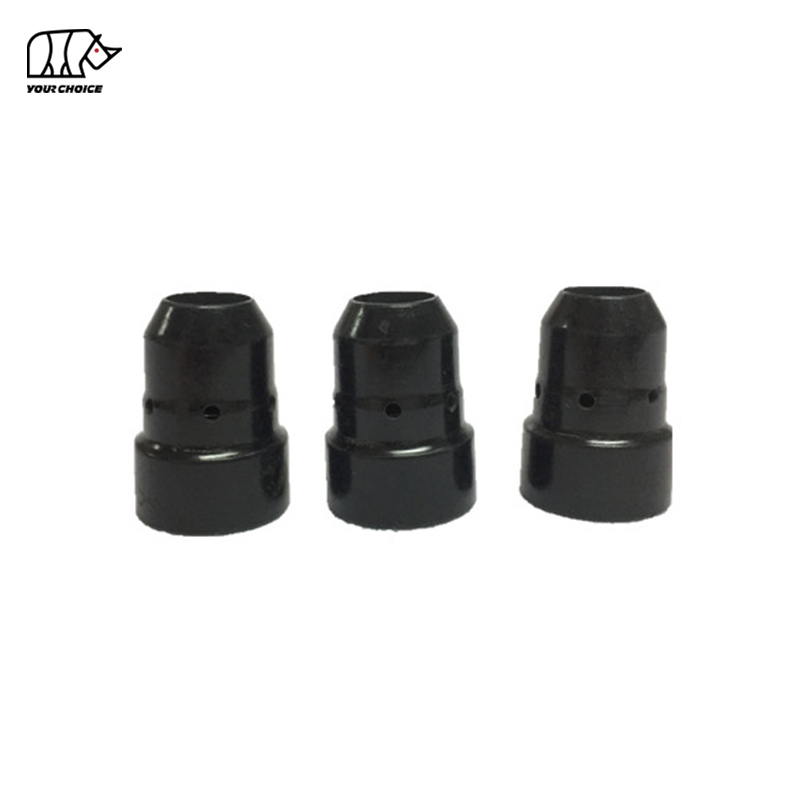

MIG 24KD 36KD 501D Suvirinimo dujų difuzorius

INWELT MIG Suvirinimo keramika Dujų difuzorius – aukščiausios kokybės degiklio eksploatacinės medžiagos, skirtos 24KD , 36KD ir 501D

MIG dujų difuzorius yra mažas, bet svarbus komponentas, esantis tarp degiklio kaklelio ir kontaktinio antgalio. Nepaisant nedidelio dydžio, dujų difuzorius atlieka labai svarbų vaidmenį nustatant suvirinimo kokybę. Kaip paskutinė apsauginių dujų stotelė, kol jos išeina iš purkštuko ir apgaubia suvirinimo baseiną, difuzorius turi paversti turbulentines, greitai judančias dujas į sklandų laminarinį srautą, kuris tolygiai padengia lanko zoną. INWELT gamina tikslius keraminius dujų difuzorius, sukurtus užtikrinti stabilų dujų paskirstymą, ilgą tarnavimo laiką ir patikimą atsparumą purslams plačiausiai naudojamose Binzel tipo MIG degiklio platformose: 24KD , 36KD ir 501D serijose.

MIG Dujų difuzorius funkcija ir svarba

Suprasti, kaip dujų difuzorius veikia degiklio bloke, yra pirmas žingsnis siekiant atpažinti, kada jį reikia išvalyti ar pakeisti.

Laminarinis dujų srauto paskirstymas

Pagrindinė dujų difuzoriaus funkcija taip pat atsispindi jo pavadinime: jis išsklaido arba išsklaido apsaugines dujas, kai jos keliauja nuo degiklio kabelio link antgalio. Neapdorotos apsauginės dujos patenka į difuzorių per vieną centrinį kanalą ir išeina per kelis tolygiai išdėstytus radialinius prievadus. Šis prievadų išdėstymas suskaido turbulentinį srautą ir recirkuliacijos zonas, sukuriant vienodą, sluoksniuotą apsauginių dujų srautą aplink kontaktinį antgalį ir suvirinimo laidą. Kai dujos išeina iš purkštuko lygia, lygia kolona, ​​tai užtikrina pastovią atmosferos apsaugą visame suvirinimo baseine – neakytosios MIG suvirinimo pamatas.

Kontaktinis antgalis Padėties nustatymas ir lygiavimas

Be dujų srauto valdymo, dujų difuzorius tarnauja kaip tvirtinimo pagrindas kontaktinis patarimas . Difuzorius tiksliai nustato kontaktinį antgalį išilgai degiklio centrinės ašies, užtikrindamas, kad suvirinimo viela tiektų tiesiai per purkštuko angą. Bet koks nuokrypis, kurį sukelia susidėvėjęs arba netinkamai išlygintas difuzorius, keičia kontaktinio antgalio atstumą iki darbo ir gali sukelti lanko nestabilumą. Viename gale difuzorius įsisuka tiesiai į degiklio kaklelį, o kitame – į difuzorių, todėl šis komponentas yra svarbi konstrukcinė jungtis tarp degiklio korpuso ir elektrinio kontaktinio taško.

Vidinių degiklio komponentų apsauga nuo purslų

Difuzorius taip pat veikia kaip fizinis barjeras, kuris apsaugo prieš srovę esančius degiklio komponentus nuo suvirinimo purslų. Difuzoriaus korpusas blokuoja karštus purslų lašelius, kurie kitu atveju patektų į degiklio kaklelį ir pažeistų vidinius dujų kanalus. Ši apsauginė funkcija prailgina brangesnių degiklio komponentų eksploatavimo laiką, todėl dujų difuzorius yra ekonomiška, nusidėvinti dalis.

Kodėl keramika – INWELT Dujų difuzoriai medžiagų pranašumai

MIG dujų difuzoriai dažniausiai gaminami iš žalvario arba keramikos. Kiekviena medžiaga turi savo vietą, tačiau didelės srovės stiprio ir didelio darbo ciklo reikmėms keramika turi ryškių ir išmatuojamų pranašumų.

Aukščiausias atsparumas aukštai temperatūrai

Keraminiai dujų difuzoriai atlaiko žymiai aukštesnę darbinę temperatūrą nei žalvariniai analogai. Sunkios gamybos, automatizuotų suvirinimo elementų ir didelio srovės srovės purškimo metu spinduliuojanti šiluma iš lanko ir atsparus kontaktinio antgalio šildymas gali pakelti difuzoriaus temperatūrą daug daugiau, nei žalvaris gali atlaikyti nesuminkštėdamas ar deformuodamasis. Keraminiai difuzoriai išlaiko savo struktūrinį vientisumą ir matmenų stabilumą esant tokioms aukštesnėms temperatūroms, užtikrindami vienodą dujų angos geometriją ir kontaktinio antgalio išlygiavimą viso suvirinimo ciklo metu.

Elektros izoliacijos savybės

Skirtingai nuo žalvario, keramika yra elektros izoliatorius. Ši savybė pašalina antrinio lanko susidarymo tarp difuzoriaus korpuso ir dujų purkštuko vidinės pusės riziką – problema, kuri gali kilti naudojant žalvarinius difuzorius, naudojant uždarus purkštukus. Keraminiai difuzoriai, užkertantys kelią nenumatytiems srovės takams, prisideda prie stabilesnių lanko charakteristikų ir sumažina purkštukų pažeidimus dėl vidinio lanko.

Atsparumas purslų sukibimui

Vienas iš nuolatinių galvos skausmų atliekant suvirinimo priežiūrą atliekant MIG yra purslų kaupimasis suvirinimo viduje. dujų antgalis . Išsilydę purslų lašeliai lengvai prilimpa prie metalinių paviršių, palaipsniui užkimšdami žalvarinių difuzorių dujų angas ir sutrikdydami apsauginių dujų srautą. Keraminiai paviršiai natūraliai atsparūs purslų sukibimui – purslai, besiliečiantys su keraminio difuzoriaus korpusu, linkę nulupti arba juos galima daug lengviau pašalinti atliekant įprastą valymą. Ši savybė ilgiau išlaiko dujų angas laisvas, išlaikant nuoseklų apsauginių dujų aprėptį tarp techninės priežiūros intervalų.

Atsparumas korozijai ir cheminis atsparumas

Degiklio MIG vidus yra veikiamas šilumos, apsauginių dujų mišinių ir atmosferos drėgmės. Žalvariniai difuzoriai laikui bėgant gali sukelti paviršiaus oksidaciją ir koroziją, ypač drėgnoje dirbtuvių aplinkoje arba kai naudojami agresyvūs apsauginių dujų mišiniai. Keramika yra chemiškai inertiška ir nepaveikiama šių sąlygų, išlaiko savo paviršiaus apdailą ir dujų angos matmenis visą komponento tarnavimo laiką.

Modelių suderinamumas – 24KD , 36KD ir 501D žibintuvėlių platformos

INWELT keraminiai dujų difuzoriai gaminami trims plačiausiai naudojamiems Binzel tipo MIG žibintuvėlių platformos. Labai svarbu pasirinkti tinkamą degiklio difuzorių – skirtinguose modeliuose skiriasi fiziniai matmenys, sriegio specifikacijos ir dujų angos konfigūracijos.

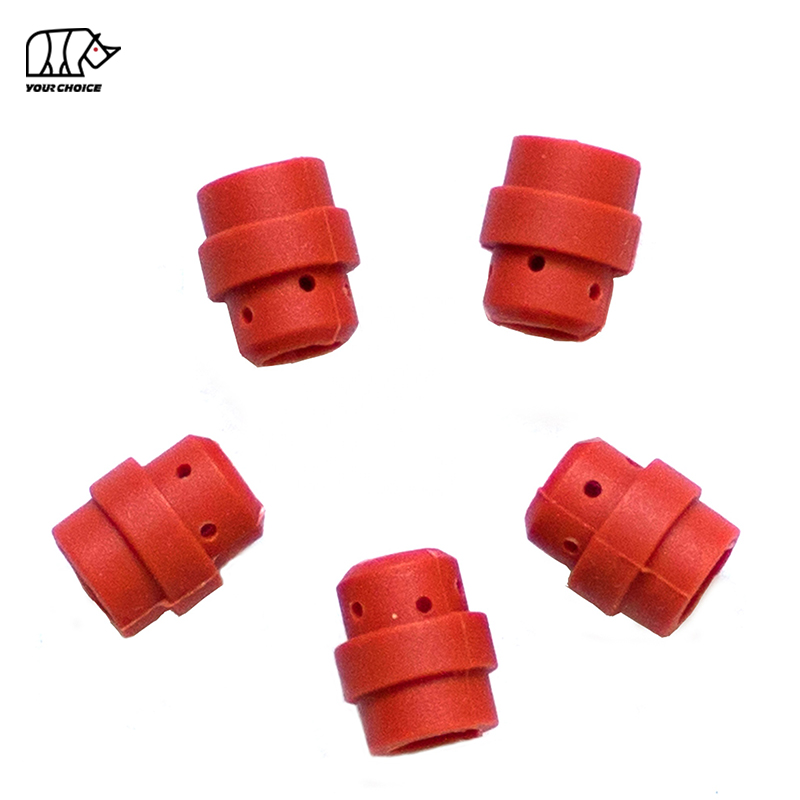

24KD Dujų difuzorius – lengvos ir vidutinės galios programos

Degiklio platforma 24KD plačiai naudojama lengvoje ir vidutinėje gamyboje, automobilių remontui ir bendram MIG suvirinimui iki maždaug 250 amperų. Tai oru aušinamas degiklis, tinkamas dirbtuvėms ir lauko aptarnavimo programoms, kur pirmenybė teikiama perkeliamumui ir naudojimo paprastumui.

Specifikacijos	detalė
Suderinamas žibintuvėlis	Binzel MB 24KD (aušinamas oru)
Tipiškas srovės stiprumo diapazonas	Iki 250A
Medžiaga	Aukštos kokybės keramika
Pagrindinės programos	Lengvosios gamybos, automobilių, bendros dirbtuvės

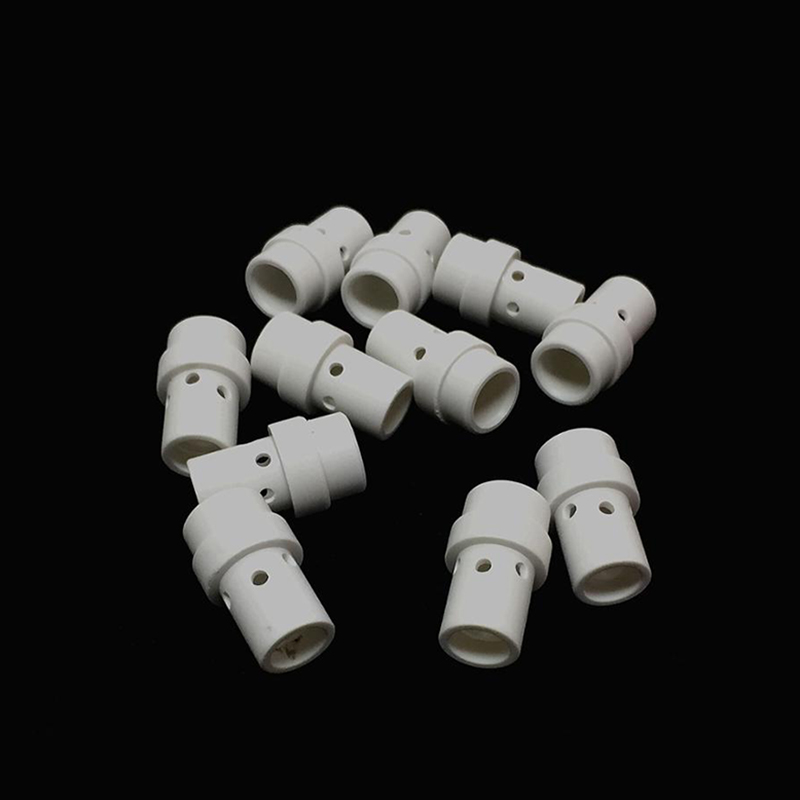

36KD Dujų difuzorius – vidutinės ir didelės apkrovos programos

Platformos 36KD pajėgumas didėja, kad būtų galima atlikti vidutinius ir sunkius gamybos darbus, kai srovės artėja prie 350 amperų. Oru aušinamas ir tvirtas 36KD degiklis yra standartinis darbinis arkliukas konstrukcinio plieno parduotuvėse, laivų statybos ir pramoninės gamybos aplinkoje.

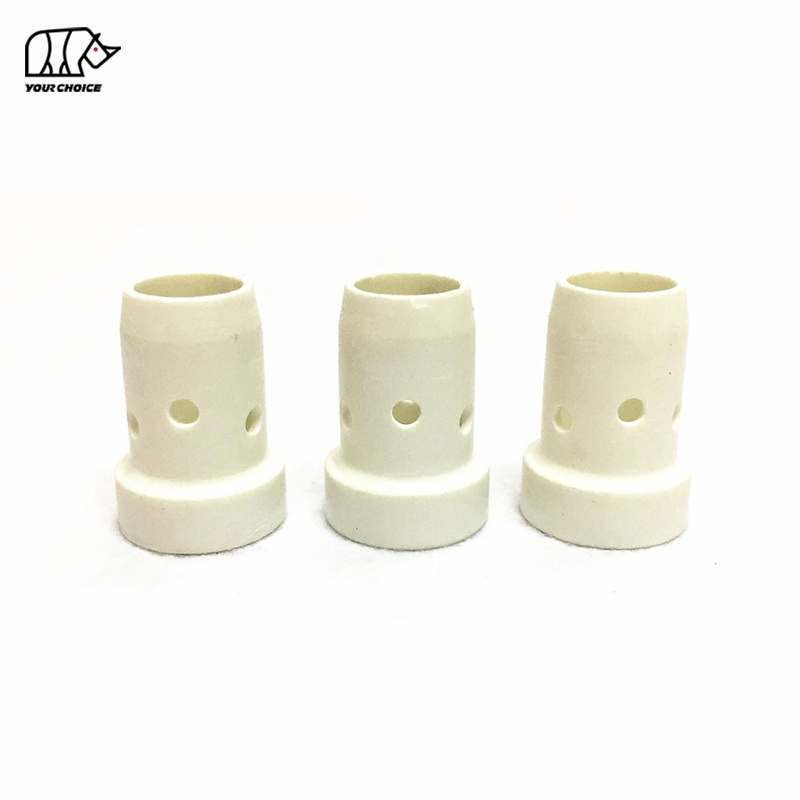

501D Dujų difuzorius – didelės apkrovos ir vandeniu aušinami įrenginiai

501D yra vandeniu aušinama degiklio platforma, skirta nuolatiniam didelio srovės stiprumo suvirinimui esant 400–500 amperų. Vandens aušinimas leidžia degikliui atlikti nuolatinius darbo ciklus, kurie per kelias minutes perkaistų oru aušinamą degiklį. Keraminis dujų difuzorius, skirtas 501D platformoms, turi atlaikyti ekstremalų šiluminį ciklą, kartu išlaikant tikslų dujų paskirstymą – būtent tokiomis sąlygomis, kai keramika pranoksta žalvarį.

Specifikacijos	detalė
Suderinamas žibintuvėlis	Binzel MB 501D (aušinamas vandeniu)
Tipiškas srovės stiprumo diapazonas	Iki 500A
Medžiaga	Aukštos kokybės keramika
Pagrindinės programos	Sunki medžiaga, automatizuotas suvirinimas, didelio nusodinimo

---

Dujų difuzorius Priežiūra – valymas, apžiūra ir keitimas

Tinkamai prižiūrimas dujų difuzorius užtikrina pastovią apsauginių dujų aprėptį, stabilų lanko veikimą ir nuspėjamą kontaktinio antgalio tarnavimo laiką. Difuzoriaus priežiūros nepaisymas yra viena iš dažniausiai išvengiamų MIG suvirinimo defektų priežasčių.

Įprasta valymo procedūra

Kasdienės degiklio priežiūros metu nuimkite dujų antgalį ir kontaktinį antgalį, kad pasiektumėte difuzorių. Naudokite MIG suvirinimo reples arba tam skirtą purkštukų išplėtimą, kad atsargiai pašalintumėte bet kokius susikaupusius purslus nuo difuzoriaus korpuso ir dujų angų. Nenaudokite grūdinto plieno įrankių, kurie gali subraižyti keraminį paviršių arba susmulkinti dujų angos kraštus. Minkštas žalvarinis šepetys arba specialus purškalas nuo purslų, taupiai užteptas ant difuzoriaus paviršiaus, padeda išvengti purslų susidarymo tarp valymo ciklų.

Įspėjamieji ženklai, kad reikia pakeisti

Difuzorius turi būti pakeistas, kai pastebima kuri nors iš šių sąlygų: dujų angos yra akivaizdžiai užsikimšusios ir jų negalima visiškai išvalyti atliekant įprastą valymą; ant keramikos korpuso yra įtrūkimų, drožlių ar konstrukcinių pažeidimų; kontaktinio antgalio sriegiai yra laisvi arba nulupti, o tai neleidžia saugiai pritvirtinti kontaktinio antgalio; arba difuzoriaus sriegiai, kurie jungiasi su degiklio kakleliu, yra susidėvėję, skersiniai sriegiai arba nebeužveržti patikimai. Pažeistas arba užsikimšęs difuzorius sukels turbulentinį arba netolygų apsauginių dujų srautą, dėl kurio suvirinimo siūlė taps poringa, gausis purslų ir lanko nestabilumas.

Prevenciniai keitimo intervalai

Gamybinėje suvirinimo aplinkoje, kurioje veikia didelis darbo ciklas, dujų difuzoriai turi būti tikrinami kiekvieną kartą keičiant laidą arba valant purkštuką ir keičiami, kai atsiranda pirmieji dujų angos gedimo požymiai. Atliekant kritinės kokybės darbą, kai suvirinimo vientisumas tiesiogiai veikia saugą, suplanuotas prevencinis keitimas reguliariais intervalais yra nebrangi priemonė, kuri pašalina dujų dangos kintamumą kaip galimą defektų šaltinį. Patyrę suvirinimo prižiūrėtojai parduotuvėje laiko kiekvieno degiklio modelio atsarginius difuzorius – pakeitimas užtrunka mažiau nei 60 sekundžių ir kainuoja daug pigiau nei darbas, reikalingas sugedusiam sujungimui nušlifuoti ir iš naujo suvirinti.

---

Realaus pasaulio programos

INWELT keraminiai dujų difuzoriai naudojami kasdien sudėtingoje pramoninėje aplinkoje, kur suvirinimo kokybė ir degiklio patikimumas tiesiogiai veikia našumą.

• Sunkioji įranga ir konstrukcijų gamyba:  36KD ir 501D degiklio platformos su keraminiais difuzoriais palaiko didelio nusodinimo MIG ekskavatoriaus strėlių, kranų konstrukcijų, tiltų komponentų ir sunkiosios technikos rėmų suvirinimą, kai lanko įjungimo laikas matuojamas valandomis per pamainą.

• Laivų statyba ir jūrų remontas:  vandeniu aušinama 501D platforma su keraminiu dujų difuzoriumi leidžia nuolat suvirinti korpuso plokštes, standiklius ir laivų konstrukcinius komponentus laivų statykloje, kur darbo ciklai yra ekstremalūs.

• Automobilių ir lengvųjų automobilių gamyba:  24KD degikliai su keraminiais difuzoriais užtikrina pastovų dujų aprėptį lakštinio metalo suvirinimo, išmetimo sistemos gamybos ir remonto darbams, kai prioritetas yra suvirinimo išvaizda ir minimalus valymas po suvirinimo.

• Automatiniai ir robotiniai suvirinimo elementai:  keraminiams dujų difuzoriams pirmenybė teikiama naudojant robotus MIG nes jų atsparumas purslams prailgina intervalą tarp automatinio degiklio valymo ciklų, pagerina elementų veikimo laiką ir sumažina priežiūros darbus.

• Vamzdynų ir proceso vamzdynų gamyba:  nuoseklus laminarinis dujų srautas iš keraminių difuzorių atitinka radiografinės kokybės suvirinimo standartus, reikalingus proceso vamzdynams, slėginiams indams ir vamzdynų statybai.

Kodėl šaltinis MIG Dujų difuzoriai iš INWELT Welding Technology Co., Ltd.

Renkantis suvirinimo medžiagas gamybos aplinkai, atskiras gamintojas ir bendras prekybos tarpininkas turi tiesioginių pasekmių gaminio nuoseklumui, medžiagų kokybei ir ilgalaikiam tiekimo patikimumui.

• ISO 9001 Sertifikuota gamyba:  kiekviena INWELT dujų difuzorių gamybinė partija gaminama pagal dokumentais pagrįstą kokybės valdymo sistemą su atsekamu keraminių medžiagų tiekimu, procese atliekamų matmenų patikrinimu ir galutine vizualine patikra.

• CE ir RoHS Atitiktis:  visos medžiagos atitinka tarptautinius saugos ir aplinkosaugos standartus, patvirtinančius tinkamumą profesionaliam ir pramoniniam naudojimui reguliuojamose rinkose visame pasaulyje.

• Tiesioginis tiekimas iš gamyklos:  kaip pirminis gamintojas, INWELT teikia konkurencingas tiesiogines gamyklos kainas tiek pavyzdžiams, tiek dideliems užsakymams. Galimos OEM ir ODM tinkinimo parinktys, įskaitant tinkintą pakuotę, privačių prekių ženklų ženklinimą ir nestandartines siūlų specifikacijas, skirtas specializuotoms degiklio platformoms.

• Nemokamas pavyzdžio įvertinimas:  gaminių pavyzdžius galima praktiškai įvertinti tinkamumą, sriegio sukibimą, dujų angos geometriją ir medžiagų kokybę prieš įsipareigojant vykdyti didelius užsakymus. Taip užtikrinama, kad difuzoriai sklandžiai susijungs su esamu degikliu.

• Daugiau nei 15 metų pramonės patirtis:  nuo 2006 m. INWELT tiekia suvirinimo medžiagas profesionalams daugiau nei 30 šalių. Bendrovė sukūrė partijų nuoseklumo, greito techninio palaikymo ir patikimų pristatymo terminų, nuo kurių priklauso gamybos aplinka, reputaciją.

• Visas MIG degiklio eksploatacinių medžiagų asortimentas:  INWELT gamina visą atitinkamų priekinių eksploatacinių medžiagų asortimentą, skirtą 24KD , 36KD ir 501D degiklio platformoms – kontaktinius antgalius, dujų purkštukus, antgalių laikiklius ir vienodą dalių kokybę, garantinius įdėklus ir kaklelio dalis. suderinamumas.

---

Dažnai užduodami klausimai

K: Kokia yra MIG suvirinimo dujų difuzoriaus funkcija?

A: Dujų difuzorius yra komponentas, sumontuotas tarp MIG degiklio kaklelio ir kontaktinio antgalio. Jis atlieka tris pagrindines funkcijas: paskirsto įeinančias apsaugines dujas per kelis radialinius prievadus, kad aplink kontaktinį antgalį ir suvirinimo laidą būtų sukurtas sklandus laminarinis srautas; jis tarnauja kaip tvirtinimo pagrindas, nustatantis ir pritvirtinantis kontaktinį antgalį teisingoje ašies linijoje su degiklio vidurio linija; ir veikia kaip fizinis purslų barjeras, apsaugantis prieš srovę esančius degiklio komponentus nuo pažeidimų.

K: Kodėl verta rinktis keraminį dujų difuzorių, o ne žalvarinį?

A: Keraminiai dujų difuzoriai turi keletą ryškių pranašumų, palyginti su žalvariu, naudojant vidutinės ir didelės apkrovos MIG suvirinimą. Keramika atlaiko aukštesnes darbo temperatūras nesuminkštėdama ar nedeformuodama, todėl ji yra tinkamiausias pasirinkimas dirbant su dideliu srovės stiprumu ir dideliu darbo ciklu. Dėl jo elektros izoliacijos savybių išvengiama antrinio lanko susidarymo tarp difuzoriaus ir dujų antgalio. Keraminiai paviršiai natūraliai atsparūs purslų sukibimui, ilgiau išlaiko dujų angas laisvas ir sumažina priežiūros dažnumą. Keramika taip pat yra chemiškai inertiška ir nerūdija drėgnoje aplinkoje arba veikiama mišrių apsauginių dujų.

Kl.: Kaip sužinoti, kuris modelis tinka mano MIG žibintui – 24KD , 36KD arba 501D ?

A: Degiklio modelio pavadinimas paprastai pažymėtas ant degiklio rankenos arba kaklelio. 24KD yra oru aušinamas degiklis, skirtas lengvam ir vidutiniam gamybai iki maždaug 250 amperų. 36KD yra oru aušinamas degiklis, skirtas vidutinio ir sunkaus gamybos darbams iki maždaug 350 amperų. 501D yra vandeniu aušinamas degiklis, skirtas sunkioms gamyboms ir automatizuotam suvirinimui iki maždaug 500 amperų. Jei degiklio modelio įrenginyje neįskaitoma, galima pateikti fizinius matmenis ir sriegio specifikacijas, kad būtų galima patikrinti, ar difuzorius tinkamai sumontuotas.

Kl .: Kaip dažnai reikia keisti keraminį dujų difuzorių?

A: Difuzoriai turi būti tikrinami kiekvieną kartą keičiant purkštuką ir kontaktinį antgalį. Nedelsdami pakeiskite difuzorių, jei dujų angos užsikimšusios ir negali būti visiškai išvalytos, keramikinis korpusas įskilęs arba nuskilęs, kontaktinio antgalio sriegiai nusidėvėję arba degiklio kaklelio sriegiai susidėvėję ir nebepriveržiami patikimai. Gamybos aplinkoje su dideliu darbo ciklais prevencinis pakeitimas, pagrįstas lanko valandomis, o ne laukiant matomo gedimo, padeda išlaikyti pastovią suvirinimo kokybę ir išvengti neplanuotų prastovų.

Kl.: Ar užsikimšęs arba pažeistas dujų difuzorius gali sukelti suvirinimo akytumą?

A: Taip. Iš dalies arba visiškai užsikimšęs difuzorius sutrikdo apsauginių dujų srautą, sukeldamas turbulenciją ir netolygų dujų padengimą aplink suvirinimo baseiną. Tai leidžia atmosferos užterštumui – deguoniui, azotui ir drėgmei – pasiekti išlydytą suvirinimo metalą, todėl susidaro poringumas, paviršiaus įdubimai ir oksidacija. Šalinant pertrūkį ar staiga atsiradusį akytumą MIG suvirinant, dujų difuzoriaus patikrinimas, ar jis neužsikimšęs ar nepažeistas, turėtų būti vienas iš pirmųjų diagnostikos žingsnių, patvirtinus, kad srauto matuoklyje yra pakankamai dujų.

Kl.: Ar INWELT keraminiai dujų difuzoriai suderinami su originaliais Binzel degikliais ir antrinės rinkos ekvivalentais?

A: Taip. INWELT dujų difuzoriai gaminami pagal standartinius pramonės matmenis ir yra visiškai suderinami su originaliais Binzel MB 24KD , MB 36KD ir MB 501D degikliais, taip pat antrinės rinkos degiklio atitikmenimis iš pagrindinių gamintojų, kurie laikosi to paties matmenų standarto. Keraminiai difuzoriai pasižymi tomis pačiomis sriegių specifikacijomis, dujų angos išdėstymu ir kontaktinio antgalio sąsajos geometrija kaip ir OEM komponentai.

K: Ar keraminius dujų difuzorius galima naudoti automatizuotose ir robotizuotose suvirinimo kamerose?

A: Taip. Tiesą sakant, keraminiams dujų difuzoriams dažnai teikiama pirmenybė, o ne žalvaris, naudojant automatizuotą ir robotizuotą MIG suvirinimą. Puikus jų atsparumas purslams prailgina intervalą tarp automatinio degiklio valymo stoties ciklų ir pagerina bendrą elementų veikimo laiką. Jų matmenų stabilumas esant nuolat aukštai temperatūrai taip pat užtikrina pastovų dujų padengimą ir kontaktinio antgalio padėtį ilgų gamybos etapų metu, kai degiklis gali nepertraukiamai veikti valandas.

Produkto specifikacijos trumpai
