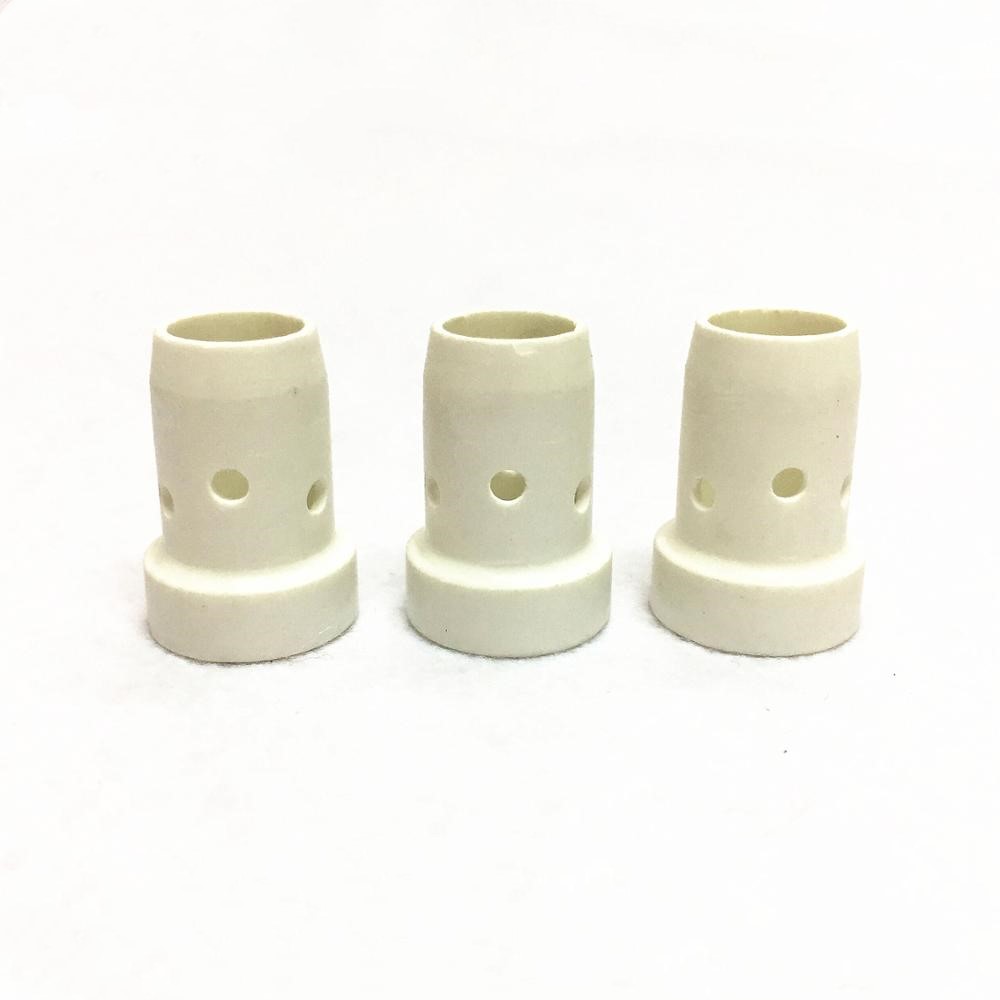

MIG 가스 디퓨저는 토치 넥과 접점 팁 사이에 위치하는 작지만 중요한 구성 요소입니다. 적당한 크기에도 불구하고 가스 디퓨저는 용접 품질을 결정하는 데 큰 역할을 합니다. 가스가 노즐에서 나와 용접 풀을 둘러싸기 전에 보호 가스의 마지막 정지 지점인 디퓨저는 빠르게 움직이는 난류 가스를 아크 영역을 균일하게 덮는 부드러운 층류로 변환해야 합니다. INWELT는 가장 널리 사용되는 Binzel 유형 MIG 토치 플랫폼인 24KD, 36KD 및 501D 시리즈에서 안정적인 가스 분배, 긴 서비스 수명 및 안정적인 스패터 저항을 제공하도록 설계된 정밀 세라믹 가스 확산기를 제조합니다.
토치 어셈블리 내부에서 가스 디퓨저가 어떻게 작동하는지 이해하는 것이 청소 또는 교체가 필요한 시점을 인식하기 위한 첫 번째 단계입니다.
가스 디퓨저의 주요 기능은 이름에도 반영되어 있습니다. 즉, 토치 케이블에서 노즐을 향해 이동할 때 보호 가스를 확산시키거나 퍼뜨립니다. 원시 차폐 가스는 단일 중앙 통로를 통해 디퓨저로 들어가고 균일한 간격으로 배치된 여러 개의 방사형 포트를 통해 빠져나갑니다. 이 포트 레이아웃은 난류 및 재순환 영역을 분리하여 접촉 팁과 용접 와이어 주위에 균일한 층류의 차폐 가스 흐름을 생성합니다. 가스가 부드럽고 균일한 기둥 형태로 노즐에서 빠져나오면 전체 용접 풀에 걸쳐 일관된 대기 보호 기능을 제공합니다. 이는 다공성이 없는 MIG 용접의 기초입니다.
가스 흐름을 관리하는 것 외에도 가스 디퓨저는 다음을 위한 장착 베이스 역할을 합니다. 연락팁 . 디퓨저는 토치의 중심 축을 따라 접촉 팁을 정확하게 배치하여 용접 와이어가 노즐 보어를 통해 직선으로 공급되도록 합니다. 마모되거나 잘못 정렬된 디퓨저로 인해 발생하는 편차는 접촉 팁과 작업 거리를 변경하고 아크 불안정을 초래할 수 있습니다. 디퓨저는 한쪽 끝의 토치 넥에 직접 연결되고 접점 팁은 다른 쪽 끝의 디퓨저에 연결되므로 이 구성 요소는 토치 본체와 전기 접점 사이의 중요한 구조적 연결이 됩니다.
디퓨저는 용접 스패터로부터 업스트림 토치 구성품을 보호하는 물리적 장벽 역할도 합니다. 그렇지 않으면 토치 넥으로 이동하여 내부 가스 통로를 손상시킬 수 있는 뜨거운 스패터 방울이 디퓨저 본체에 의해 차단됩니다. 이 보호 기능은 더 비싼 토치 구성품의 서비스 수명을 연장하여 가스 디퓨저를 비용 효율적인 희생 마모 부품으로 만듭니다.

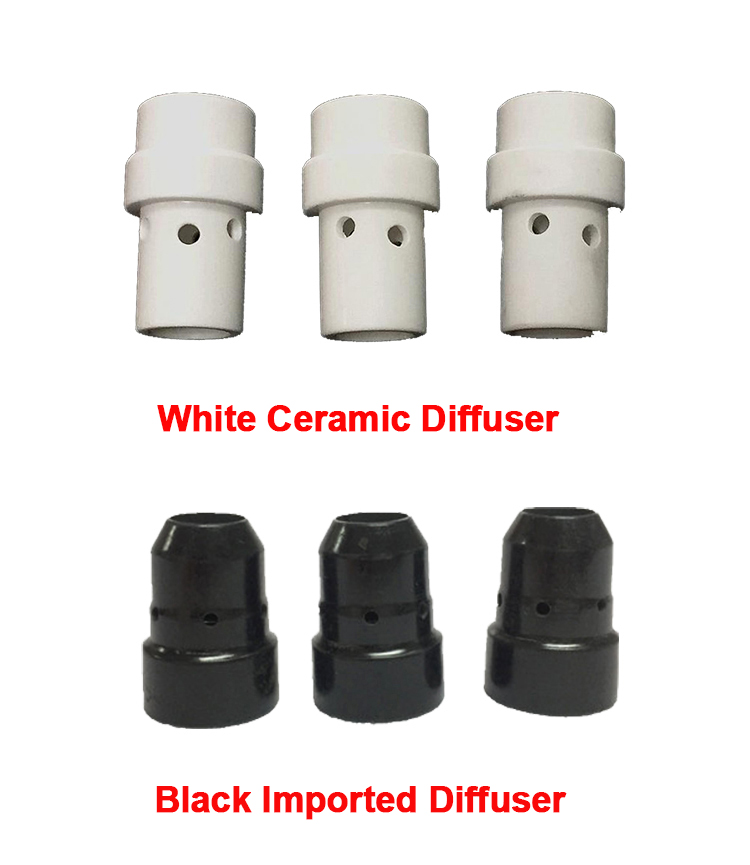

MIG 가스 디퓨저는 일반적으로 황동이나 세라믹으로 제조됩니다. 각 재료는 그 위치가 있지만 높은 암페어, 높은 듀티 사이클 애플리케이션의 경우 세라믹은 뚜렷하고 측정 가능한 이점을 제공합니다.
세라믹 가스 디퓨저는 황동 제품보다 훨씬 더 높은 작동 온도를 견딥니다. 무거운 제작, 자동화된 용접 셀 및 높은 암페어 스프레이 전송 응용 분야에서 아크의 복사열과 접촉 팁의 저항 가열은 황동이 연화되거나 변형되지 않고 견딜 수 있는 수준 이상으로 디퓨저 온도를 높일 수 있습니다. 세라믹 디퓨저는 이러한 높은 온도에서도 구조적 무결성과 치수 안정성을 유지하여 용접 사이클 전반에 걸쳐 일관된 가스 포트 형상과 접촉 팁 정렬을 보장합니다.
황동과 달리 세라믹은 전기 절연체입니다. 이 특성은 디퓨저 본체와 가스 노즐 내부 사이의 2차 아크 발생 위험을 제거합니다. 이는 제한된 노즐 응용 분야의 황동 디퓨저에서 발생할 수 있는 문제입니다. 의도하지 않은 전류 경로를 방지함으로써 세라믹 디퓨저는 보다 안정적인 아크 특성에 기여하고 내부 아크로 인한 노즐 손상 발생률을 줄입니다.
MIG 용접에서 가장 지속적인 유지 관리 문제 중 하나는 내부에 스패터가 쌓이는 것입니다. 가스 노즐 . 녹은 스패터 방울은 금속 표면에 쉽게 부착되어 황동 디퓨저의 가스 포트를 점차적으로 막고 차폐 가스 흐름을 방해합니다. 세라믹 표면은 자연적으로 스패터 접착에 저항합니다. 세라믹 디퓨저 본체에 닿은 스패터는 벗겨지는 경향이 있거나 일상적인 청소 중에 훨씬 쉽게 제거할 수 있습니다. 이 특성은 가스 포트를 더 오랫동안 깨끗하게 유지하여 유지 관리 간격 사이에 일관된 차폐 가스 적용 범위를 유지합니다.
MIG 토치의 내부는 열, 보호 가스 혼합물 및 대기 습기에 노출됩니다. 황동 디퓨저는 특히 습한 작업장 환경이나 공격적인 보호 가스 혼합물을 사용할 때 시간이 지남에 따라 표면 산화 및 부식이 발생할 수 있습니다. 세라믹은 화학적으로 불활성이며 이러한 조건에 영향을 받지 않으며 부품의 전체 사용 수명 동안 표면 마감과 가스 포트 크기를 유지합니다.
INWELT 세라믹 가스 확산기는 가장 널리 배포되는 세 가지 Binzel 유형을 위해 제조됩니다. MIG 토치 플랫폼. 토치에 적합한 디퓨저를 선택하는 것이 중요합니다. 물리적 치수, 나사산 사양 및 가스 포트 구성은 모델마다 다릅니다.

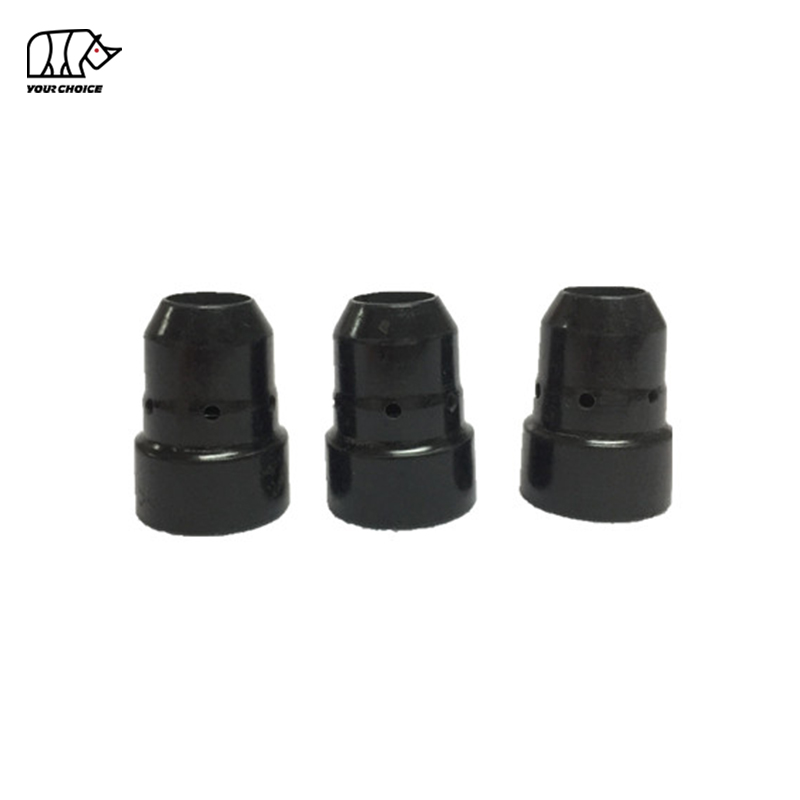

24KD 토치 플랫폼은 중소형 제조, 자동차 수리 및 최대 약 250A의 일반 MIG 용접에 널리 사용됩니다. 이는 휴대성과 취급 용이성이 우선시되는 작업장 및 현장 서비스 응용 분야에 적합한 공냉식 토치 설계입니다.
| 사양 | 세부정보 |
|---|---|
| 호환 가능한 토치 모델 | Binzel MB 24KD(공냉식) |
| 일반적인 전류량 범위 | 최대 250A |
| 재료 | 고급 세라믹 |
| 주요 애플리케이션 | 경량 제작, 자동차, 일반 작업장 |

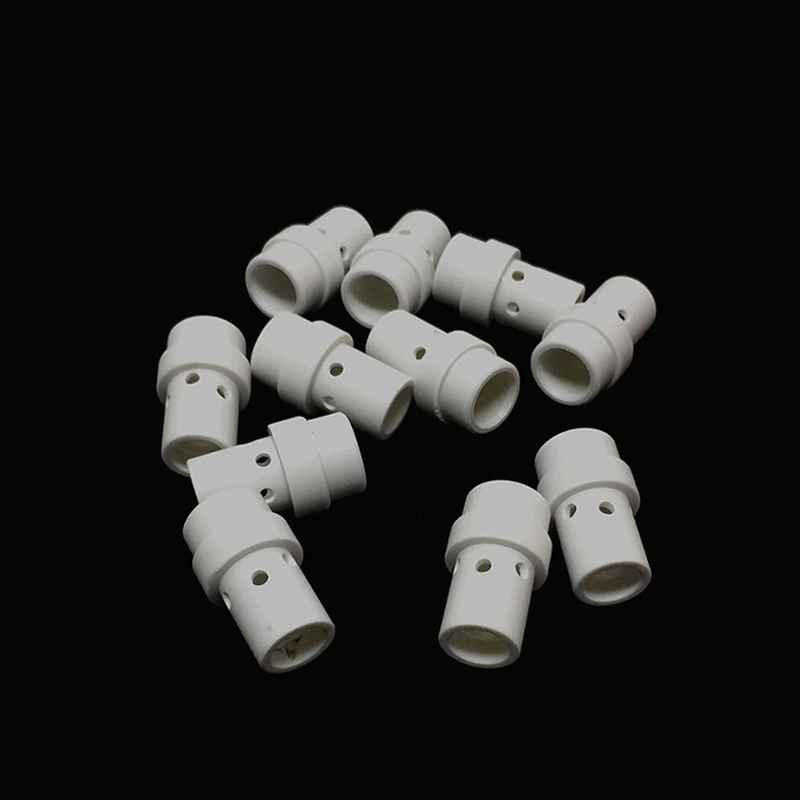

36KD 플랫폼은 350A에 가까운 전류에서 중대형 제조 작업을 처리할 수 있는 용량을 강화했습니다. 공랭식의 견고한 36KD 토치는 강철 구조 작업장, 조선 및 산업 제조 환경의 표준 장비입니다.
| 사양 | 세부정보 |
|---|---|
| 호환 가능한 토치 모델 | Binzel MB 36KD(공냉식) |
| 일반적인 전류량 범위 | 최대 350A |
| 재료 | 고급 세라믹 |
| 주요 애플리케이션 | 구조용 철강, 조선, 일반 중량공장 |
501D는 400~500A의 지속적인 높은 전류량 용접을 위해 설계된 수냉식 토치 플랫폼입니다. 수냉식을 사용하면 토치가 몇 분 안에 공냉식 토치를 과열시키는 지속적인 듀티 사이클을 처리할 수 있습니다. 501D 플랫폼용 세라믹 가스 디퓨저는 정밀한 가스 분배를 유지하면서 극심한 열 순환을 견뎌야 합니다. 이는 바로 세라믹이 황동보다 성능이 뛰어난 조건입니다.
| 사양 | 세부정보 |
|---|---|
| 호환 가능한 토치 모델 | Binzel MB 501D(수냉식) |
| 일반적인 전류량 범위 | 최대 500A |
| 재료 | 고급 세라믹 |
| 주요 애플리케이션 | 대형 팹, 자동 용접, 고증착 |
가스 디퓨저 유지 관리 - 청소, 검사 및 교체
적절하게 유지 관리되는 가스 디퓨저는 일관된 차폐 가스 적용 범위, 안정적인 아크 성능 및 예측 가능한 접촉 팁 수명을 보장합니다. 디퓨저 유지 관리를 무시하는 것은 MIG 용접 결함의 가장 일반적이고 피할 수 있는 원인 중 하나입니다.
일일 토치 유지 관리 중에 가스 노즐과 접촉 팁을 제거하여 디퓨저에 접근하십시오. 한 쌍의 MIG 용접 플라이어 또는 전용 노즐 리머를 사용하여 디퓨저 본체와 가스 포트에 쌓인 스패터를 조심스럽게 제거하십시오. 세라믹 표면이 긁히거나 가스 포트 가장자리가 부서질 수 있는 경화 강철 도구를 사용하지 마십시오. 부드러운 황동 브러시 또는 전용 스패터 방지 스프레이를 디퓨저 표면에 조금씩 도포하면 청소 주기 사이에 스패터가 쌓이는 것을 방지하는 데 도움이 됩니다.
다음 조건 중 하나가 관찰되면 디퓨저를 교체해야 합니다. 가스 포트가 눈에 띄게 막혀 있으며 정기적인 청소로 완전히 청소할 수 없습니다. 세라믹 본체에 균열, 칩 또는 구조적 손상이 나타납니다. 접촉 팁 나사산이 느슨해지거나 벗겨져 접촉 팁을 안전하게 설치할 수 없습니다. 또는 토치 넥과 맞물리는 디퓨저 나사산이 마모되었거나 교차되어 있거나 더 이상 단단히 조여지지 않습니다. 손상되거나 막힌 디퓨저는 난류 또는 불균일한 차폐 가스 흐름을 생성하여 용접 다공성, 과도한 스패터 및 아크 불안정을 직접적으로 초래합니다.
듀티 사이클이 높은 생산 용접 환경의 경우 와이어를 교체하거나 노즐을 청소할 때마다 가스 디퓨저를 검사하고 가스 포트 성능 저하의 첫 징후가 나타나면 교체해야 합니다. 용접 무결성이 안전에 직접적으로 영향을 미치는 중요한 코드 품질 작업의 경우, 정기적인 예방 교체는 잠재적인 결함 원인인 가스 적용 범위 변동성을 제거하는 저렴한 비용의 조치입니다. 숙련된 용접 감독자는 작업장의 모든 토치 모델에 대해 예비 디퓨저를 보관합니다. 교체 시간은 60초도 채 걸리지 않으며 고장난 접합부를 연마하고 다시 용접하는 데 필요한 노동력보다 훨씬 저렴합니다.
INWELT 세라믹 가스 디퓨저는 용접 품질과 토치 신뢰성이 생산성에 직접적인 영향을 미치는 까다로운 산업 환경에 매일 배치됩니다.
중장비 및 구조 제작: 세라믹 디퓨저가 장착된 36KD 및 501D 토치 플랫폼은 아크 온 시간이 교대당 시간 단위로 측정되는 굴삭기 붐, 크레인 구조물, 교량 구성품 및 중장비 프레임의 고용량 MIG 용접을 지원합니다.
조선 및 해양 수리: 세라믹 가스 확산기가 장착된 수냉식 501D 플랫폼은 작업 주기가 극심한 조선소 환경에서 선체 플레이트, 보강재 및 해양 구조 부품의 연속 용접을 처리합니다.
자동차 및 경량 제작: 세라믹 디퓨저가 포함된 24KD 토치는 용접 외관과 최소한의 용접 후 청소가 우선시되는 판금 용접, 배기 시스템 제작 및 수리 작업에 일관된 가스 적용 범위를 제공합니다.
자동 및 로봇식 용접 셀: 세라믹 가스 디퓨저는 스패터 저항이 자동화된 토치 청소 주기 사이의 간격을 연장하고 셀 가동 시간을 개선하며 유지 관리 개입을 줄이기 때문에 로봇식 MIG 응용 분야에서 선호됩니다.
파이프라인 및 공정 배관 제작: 세라믹 디퓨저의 일관된 층류 가스 흐름은 공정 배관, 압력 용기 및 파이프라인 구성에 필요한 방사선 품질 용접 표준을 지원합니다.
생산 환경을 위한 용접 소모품을 선택할 때 전담 제조업체와 일반 무역 중개인의 차이는 제품 일관성, 재료 품질 및 장기적인 공급 신뢰성에 직접적인 영향을 미칩니다.
ISO 9001 인증 제조: INWELT 가스 디퓨저의 모든 생산 배치는 추적 가능한 세라믹 재료 소싱, 공정 중 치수 확인 및 최종 육안 검사를 갖춘 문서화된 품질 관리 시스템에 따라 제조됩니다.
CE 및 RoHS 준수: 모든 재료는 국제 안전 및 환경 표준을 충족하여 전 세계 규제 시장에서 전문가 및 산업 용도에 대한 적합성을 확인합니다.
공장 직접 공급: INWELT는 원래 제조업체로서 샘플 및 대량 주문 모두에 대해 경쟁력 있는 공장 직접 가격을 제공합니다. 맞춤형 포장, 자체 라벨 브랜딩, 특수 토치 플랫폼을 위한 비표준 스레드 사양을 포함한 OEM 및 ODM 맞춤형 옵션을 사용할 수 있습니다.
무료 샘플 평가: 대량 주문을 확정하기 전에 맞춤성, 나사 결합, 가스 포트 형상 및 재료 품질을 직접 평가할 수 있도록 제품 샘플을 사용할 수 있습니다. 이를 통해 디퓨저가 기존 토치 재고와 원활하게 통합될 수 있습니다.
15년 이상의 업계 경험: 2006년부터 INWELT는 30개국 이상의 전문가에게 용접 소모품을 공급해 왔습니다. 이 회사는 생산 환경의 기반이 되는 배치 간 일관성, 즉각 대응하는 기술 지원, 안정적인 납품 일정으로 명성을 쌓아 왔습니다.
완전한 MIG 토치 소모품 범위: INWELT는 24KD, 36KD 및 501D 토치 플랫폼(접점 팁, 가스 노즐, 팁 홀더, 라이너 및 넥 어댑터)에 적합한 전 범위의 프런트엔드 소모품을 제조하여 균일한 품질과 보장된 부품 간 호환성을 보장합니다.
Q: MIG 용접 가스 디퓨저의 기능은 무엇입니까?
A: 가스 디퓨저는 MIG 토치 넥과 접촉 팁 사이에 설치되는 구성 요소입니다. 이는 세 가지 주요 기능을 수행합니다. 들어오는 차폐 가스를 여러 방사형 포트를 통해 분배하여 접촉 팁과 용접 와이어 주위에 부드러운 층류 흐름 패턴을 만듭니다. 이는 토치 중심선과 올바른 축 정렬로 접촉 팁을 배치하고 고정하는 장착 베이스 역할을 합니다. 이는 업스트림 토치 구성 요소가 손상되지 않도록 보호하는 물리적 스패터 장벽 역할을 합니다.
Q: 황동 대신 세라믹 가스 디퓨저를 선택하는 이유는 무엇입니까?
답변: 세라믹 가스 확산기는 중형 및 대형 MIG 용접 응용 분야에서 황동에 비해 몇 가지 뚜렷한 이점을 제공합니다. 세라믹은 부드러워지거나 변형되지 않고 더 높은 작동 온도를 견딜 수 있으므로 고전류 및 높은 듀티 사이클 작업에 선호되는 선택입니다. 전기 절연 특성으로 인해 디퓨저와 가스 노즐 사이의 2차 아크 발생 위험이 제거됩니다. 세라믹 표면은 자연적으로 스패터 접착을 방지하여 가스 포트를 오랫동안 깨끗하게 유지하고 유지 관리 빈도를 줄입니다. 세라믹은 또한 화학적으로 불활성이며 습한 환경이나 혼합된 차폐 가스에 노출되어도 부식되지 않습니다.
Q: 내 MIG 토치(24KD, 36KD, 501D)에 어떤 모델이 적합한지 어떻게 알 수 있나요?
답변: 토치 모델 명칭은 일반적으로 토치 핸들이나 목에 표시되어 있습니다. 24KD는 최대 약 250암페어의 중간 규모 제작을 위한 공냉식 토치입니다. 36KD는 최대 약 350A의 중대형 제작을 위한 공냉식 토치입니다. 501D는 최대 약 500암페어의 무거운 제작 및 자동 용접을 위한 수냉식 토치입니다. 장비에서 토치 모델을 읽을 수 없는 경우 디퓨저 장착이 올바른지 확인하기 위해 실제 치수와 스레드 사양을 제공할 수 있습니다.
Q: 세라믹 가스 디퓨저는 얼마나 자주 교체해야 합니까?
A: 노즐과 접점 팁을 교체할 때마다 디퓨저를 검사해야 합니다. 가스 포트가 막혀 완전히 청소할 수 없는 경우, 세라믹 본체에 금이 가거나 부서진 경우, 접촉 팁 나사산이 벗겨진 경우, 토치 넥 나사산이 마모되어 더 이상 단단히 조이지 않는 경우 즉시 디퓨저를 교체하십시오. 듀티 사이클이 높은 생산 환경의 경우, 눈에 띄는 고장을 기다리기보다는 아크 시간을 기반으로 한 예방적 교체를 통해 일관된 용접 품질을 유지하고 예상치 못한 가동 중지 시간을 방지할 수 있습니다.
질문: 막히거나 손상된 가스 디퓨저로 인해 용접 다공성이 발생할 수 있습니까?
답: 그렇습니다. 디퓨저가 부분적으로 또는 완전히 막히면 차폐 가스 흐름이 방해되어 용접 풀 주변에 난류가 발생하고 가스 범위가 고르지 않게 됩니다. 이로 인해 대기 오염(산소, 질소, 습기)이 용융된 용접 금속에 도달하여 다공성, 표면 구멍 및 산화가 발생하게 됩니다. MIG 용접에서 간헐적이거나 갑작스럽게 발생하는 기공 문제를 해결할 때, 유량계에서 적절한 가스 공급을 확인한 후 가스 디퓨저의 막힘이나 손상 여부를 검사하는 것이 첫 번째 진단 단계 중 하나입니다.
Q: INWELT 세라믹 가스 디퓨저는 정품 Binzel 토치 및 애프터마켓 제품과 호환됩니까?
답: 그렇습니다. INWELT 가스 확산기는 표준 산업 치수로 제조되며 원래 Binzel MB 24KD, MB 36KD 및 MB 501D 토치뿐만 아니라 동일한 치수 표준을 따르는 주요 제조업체의 애프터마켓 토치와 완벽하게 호환됩니다. 세라믹 디퓨저는 OEM 구성 요소와 동일한 스레드 사양, 가스 포트 레이아웃 및 접촉 팁 인터페이스 형상을 갖추고 있습니다.
Q: 세라믹 가스 확산기는 자동화 및 로봇 용접 셀에 사용할 수 있습니까?
답: 그렇습니다. 실제로 자동화 및 로봇식 MIG 용접 응용 분야에서는 세라믹 가스 확산기가 황동보다 선호되는 경우가 많습니다. 탁월한 스패터 저항성은 자동화된 토치 청소 스테이션 사이클 사이의 간격을 연장하여 전체 셀 가동 시간을 향상시킵니다. 지속적인 고온에서의 치수 안정성은 토치가 몇 시간 동안 연속 작동될 수 있는 연장된 생산 실행 중에 일관된 가스 적용 범위와 접촉 팁 위치 지정을 보장합니다.
| 사양 | 세부정보 |
|---|---|
| 제품명 | MIG 용접 세라믹 가스 디퓨저 |
| 상표 | 인웰트 |
| 재료 | 고급 알루미나 세라믹 |
| 색상 | 하얀색 |
| 호환 모델 | 24KD, 36KD, 501D |
| 토치형(24KD, 36KD) | 공냉식 |
| 토치형(501D) | 수냉식 |
| 용접 공정 | MIG/MAG(GMAW) |
| 호환 가능한 차폐 가스 | 아르곤, CO2, Ar/CO2 혼합가스 |
| 인증 | ISO 9001, CE, RoHS |
| 공급 모드 | OEM / ODM 제작 가능 |
| 샘플 가용성 | 무료 평가 샘플 제공 |
| 제조업체 | 창저우 INWELT 용접 기술 유한 회사 |
| 원산지 | 중국 |
| 업계 경험 | 15년 이상, 2006년부터 30개 이상의 국가에서 서비스 제공 |
