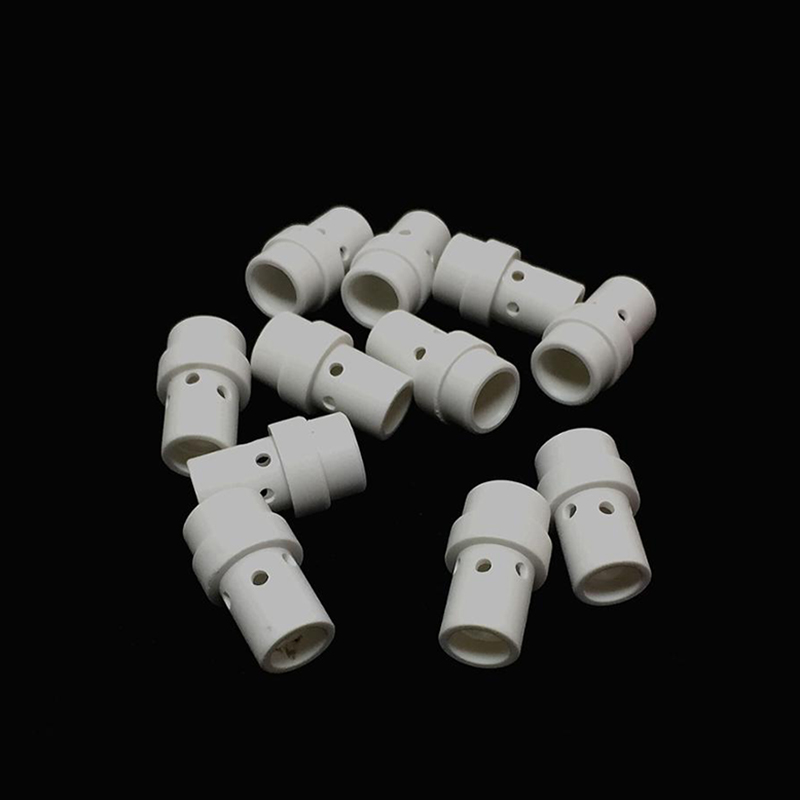

MIG 24KD 36KD 501D ناشر غاز اللحام

موزع غاز سيراميك اللحام INWELT MIG - مستهلكات الشعلة المميزة لـ 24KD و36KD و501D

يعد ناشر الغاز MIG مكونًا صغيرًا ولكنه بالغ الأهمية يقع بين عنق الشعلة وطرف الاتصال. على الرغم من حجمه المتواضع، يلعب ناشر الغاز دورًا كبيرًا في تحديد جودة اللحام. باعتباره المحطة الأخيرة لحماية الغاز قبل أن يخرج من الفوهة ويغلف حوض اللحام، يجب على الناشر تحويل الغاز المضطرب سريع الحركة إلى تدفق صفحي سلس يغطي منطقة القوس بالتساوي. تقوم INWELT بتصنيع ناشرات غاز سيراميكية دقيقة مصممة لتوفير توزيع مستقر للغاز، وعمر خدمة طويل، ومقاومة موثوقة للتناثر عبر منصات الشعلة MIG من نوع Binzel الأكثر استخدامًا: سلسلة 24KD، و36KD، و501D.

وظيفة وأهمية ناشر غاز MIG

إن فهم كيفية عمل موزع الغاز داخل مجموعة الشعلة هو الخطوة الأولى نحو التعرف على متى يحتاج إلى التنظيف أو الاستبدال.

توزيع تدفق الغاز الصفحي

تنعكس الوظيفة الأساسية لموزع الغاز أيضًا في اسمه: فهو ينشر أو ينشر غاز التدريع أثناء انتقاله من كابل الشعلة نحو الفوهة. يدخل غاز التدريع الخام إلى الناشر من خلال ممر مركزي واحد ويخرج من خلال منافذ شعاعية متعددة متباعدة بشكل متساوٍ. يقوم تخطيط المنفذ هذا بتكسير مناطق التدفق المضطرب وإعادة التدوير، مما يؤدي إلى إنشاء تيار صفحي موحد من غاز التدريع حول طرف الاتصال وسلك اللحام. عندما يخرج الغاز من الفوهة في عمود أملس ومتساوي، فإنه يوفر حماية جوية متسقة عبر حوض اللحام بأكمله - وهو أساس لحام MIG الخالي من المسامية.

الاتصال تلميح تحديد المواقع والمحاذاة

بالإضافة إلى إدارة تدفق الغاز، يعمل ناشر الغاز كقاعدة تثبيت لل نصيحة الاتصال . يقوم الناشر بوضع طرف الاتصال بدقة على طول المحور المركزي للشعلة، مما يضمن تغذية سلك اللحام مباشرة من خلال تجويف الفوهة. أي انحراف ناتج عن ناشر متآكل أو غير محاذٍ يغير مسافة الاتصال من طرف إلى العمل ويمكن أن يؤدي إلى عدم استقرار القوس. يتم ربط الناشر مباشرة في عنق الشعلة من أحد الطرفين، ويدخل طرف الاتصال في الناشر من الطرف الآخر، مما يجعل هذا المكون هو الرابط الهيكلي المهم بين جسم الشعلة ونقطة الاتصال الكهربائية.

الحماية من التناثر لمكونات الشعلة الداخلية

يعمل الناشر أيضًا كحاجز مادي يحمي مكونات الشعلة من تناثر اللحام. يتم حظر قطرات الترشيش الساخنة التي قد تنتقل إلى عنق الشعلة وتلحق الضرر بممرات الغاز الداخلية بواسطة جسم الناشر. تعمل وظيفة الحماية هذه على إطالة عمر خدمة مكونات الشعلة الأكثر تكلفة، مما يجعل موزع الغاز جزءًا فعالاً من حيث التكلفة للتآكل.

لماذا السيراميك - المزايا المادية لناشرات الغاز INWELT

عادة ما يتم تصنيع ناشرات غاز MIG من النحاس أو السيراميك. كل مادة لها مكانها، ولكن بالنسبة لتطبيقات التيار الكهربائي العالي ودورة الخدمة العالية، يقدم السيراميك مزايا مميزة وقابلة للقياس.

مقاومة فائقة لدرجات الحرارة العالية

تتحمل ناشرات الغاز الخزفية درجات حرارة تشغيل أعلى بكثير من نظيراتها النحاسية. في التصنيع الثقيل، وخلايا اللحام الآلية، وتطبيقات نقل الرش ذات التيار العالي، يمكن للحرارة المشعة من القوس والتسخين المقاوم لطرف الاتصال أن ترفع درجة حرارة الناشر إلى ما هو أبعد بكثير مما يمكن أن يتحمله النحاس دون تليين أو تشوه. تحافظ ناشرات السيراميك على سلامتها الهيكلية واستقرار الأبعاد في درجات الحرارة المرتفعة هذه، مما يضمن هندسة منفذ الغاز المتسقة ومحاذاة طرف الاتصال طوال دورة اللحام.

خصائص العزل الكهربائي

على عكس النحاس، يعتبر السيراميك عازلًا للكهرباء. تقضي هذه الخاصية على خطر حدوث انحناء ثانوي بين جسم الناشر وداخل فوهة الغاز - وهي مشكلة يمكن أن تحدث مع الناشرات النحاسية في تطبيقات الفوهات المحصورة. من خلال منع مسارات التيار غير المقصودة، تساهم أجهزة النشر الخزفية في تحقيق خصائص قوسية أكثر استقرارًا وتقليل حدوث تلف الفوهة الناتج عن الانحناء الداخلي.

مقاومة التصاق الترشيش

أحد أكثر مشكلات الصيانة المستمرة في لحام MIG هو تراكم الرذاذ داخل فوهة الغاز: . تلتصق قطرات الرذاذ المنصهرة بسهولة بالأسطح المعدنية، مما يؤدي إلى انسداد منافذ الغاز تدريجيًا على الناشرات النحاسية وتعطيل تدفق الغاز الواقي. تقاوم الأسطح الخزفية التصاق الرذاذ بشكل طبيعي - يميل الرذاذ الذي يلامس جسم الناشر الخزفي إلى التقشر أو يمكن إزالته بسهولة أكبر أثناء التنظيف الروتيني. تحافظ هذه الخاصية على نظافة منافذ الغاز لفترة أطول، مع الحفاظ على تغطية الغاز الواقية بشكل متسق بين فترات الصيانة.

التآكل والمقاومة الكيميائية

يتعرض الجزء الداخلي من شعلة MIG للحرارة، ويحمي مخاليط الغاز، والرطوبة الجوية. يمكن للناشرات النحاسية أن تتطور إلى أكسدة السطح والتآكل بمرور الوقت، خاصة في بيئات الورش الرطبة أو عند استخدام مزيج غاز التدريع العدواني. يعتبر السيراميك خاملًا كيميائيًا ولا يتأثر بهذه الظروف، ويحتفظ بسطحه وأبعاد منفذ الغاز طوال فترة الخدمة الكاملة للمكون.

توافق الطرازات — منصات الشعلة 24KD و36KD و501D

يتم تصنيع ناشرات الغاز الخزفية INWELT لأنواع Binzel الثلاثة الأكثر انتشارًا منصات الشعلة MIG . يعد اختيار الناشر الصحيح لشعلتك أمرًا ضروريًا - حيث تختلف الأبعاد المادية ومواصفات الخيط وتكوينات منفذ الغاز بين النماذج.

موزع غاز 24KD - تطبيقات خفيفة إلى متوسطة الخدمة

تُستخدم منصة الشعلة 24KD على نطاق واسع في التصنيع الخفيف إلى المتوسط، وإصلاح السيارات، واللحام MIG العام حتى 250 أمبير تقريبًا. إنه تصميم شعلة يتم تبريدها بالهواء ومناسب لورش العمل وتطبيقات الخدمة الميدانية حيث تعد قابلية النقل وسهولة التعامل من الأولويات.

المواصفات	تفاصيل
نموذج الشعلة المتوافقة	Binzel MB 24KD (تبريد الهواء)
نطاق التيار النموذجي	ما يصل إلى 250A
مادة	سيراميك عالي الجودة
التطبيقات الرئيسية	التصنيع الخفيف، السيارات، الورشة العامة

موزع غاز 36KD — تطبيقات متوسطة إلى شديدة التحمل

تزيد منصة 36KD من قدرتها على التعامل مع أعمال التصنيع المتوسطة والثقيلة عند تيارات تقترب من 350 أمبير. تعتبر الشعلة 36KD المبردة بالهواء والقوية بمثابة العمود الفقري القياسي في محلات الصلب الهيكلي وبناء السفن وبيئات التصنيع الصناعية.

ناشر الغاز 501D - تطبيقات الخدمة الشاقة والمبردة بالماء

إن 501D عبارة عن منصة شعلة مبردة بالماء مصممة للحام المستمر عالي التيار عند 400 إلى 500 أمبير. يسمح تبريد الماء للشعلة بالتعامل مع دورات العمل المستمرة التي قد تؤدي إلى ارتفاع درجة حرارة الشعلة المبردة بالهواء في دقائق. يجب أن يتحمل موزع الغاز الخزفي للمنصات 501D التدوير الحراري الشديد مع الحفاظ على التوزيع الدقيق للغاز - وهي بالضبط الظروف التي يتفوق فيها السيراميك على النحاس.

المواصفات	تفاصيل
نموذج الشعلة المتوافقة	Binzel MB 501D (مبرد بالماء)
نطاق التيار النموذجي	ما يصل إلى 500A
مادة	سيراميك عالي الجودة
التطبيقات الرئيسية	القوات المسلحة البوروندية الثقيلة، واللحام الآلي، وارتفاع الترسيب

---

صيانة موزع الغاز – التنظيف والفحص والاستبدال

يضمن ناشر الغاز الذي يتم صيانته بشكل صحيح تغطية غاز التدريع المتسقة وأداء القوس المستقر وعمر طرف الاتصال المتوقع. يعد إهمال صيانة الناشر أحد الأسباب الأكثر شيوعًا التي يمكن تجنبها لعيوب لحام MIG.

إجراءات التنظيف الروتينية

أثناء صيانة الشعلة اليومية، قم بإزالة فوهة الغاز وطرف الاتصال للوصول إلى الناشر. استخدم زوجًا من كماشة لحام MIG أو مخرطة فوهة مخصصة لإزالة أي تراكم للرذاذ من جسم الناشر ومنافذ الغاز بعناية. تجنب استخدام الأدوات الفولاذية الصلبة التي يمكن أن تخدش سطح السيراميك أو تشقق حواف منفذ الغاز. تساعد الفرشاة النحاسية الناعمة أو الرذاذ المخصص المضاد للرذاذ على وجه الموزع على منع تراكم الرذاذ بين دورات التنظيف.

علامات تحذيرية تشير إلى ضرورة الاستبدال

يجب استبدال الناشر عند ملاحظة أي من الحالات التالية: منافذ الغاز مسدودة بشكل واضح ولا يمكن تنظيفها بالكامل عن طريق التنظيف الروتيني؛ يظهر على الجسم الخزفي شقوق أو رقائق أو أضرار هيكلية؛ تبدو خيوط طرف الاتصال فضفاضة أو مجردة، مما يمنع التثبيت الآمن لطرف الاتصال؛ أو أن خيوط الناشر التي تشغل رقبة الشعلة أصبحت متآكلة أو متقاطعة أو لم تعد مشدودة بشكل آمن. سوف ينتج عن الناشر التالف أو المسدود تدفق غاز حماية مضطرب أو غير متساوٍ، مما يؤدي مباشرة إلى مسامية اللحام، والتناثر المفرط، وعدم استقرار القوس.

فترات الاستبدال الوقائية

بالنسبة لبيئات لحام الإنتاج ذات دورات العمل العالية، يجب فحص ناشرات الغاز عند كل تغيير للسلك أو تنظيف الفوهة واستبدالها عند أول علامة على تدهور منفذ الغاز. بالنسبة للأعمال المهمة ذات جودة التعليمات البرمجية حيث تؤثر سلامة اللحام بشكل مباشر على السلامة، فإن الاستبدال الوقائي المجدول على فترات منتظمة هو إجراء منخفض التكلفة يزيل تقلب تغطية الغاز كمصدر محتمل للخلل. يحتفظ مشرفو اللحام ذوو الخبرة بموزعات احتياطية لكل طراز شعلة في المتجر - ويستغرق الاستبدال أقل من 60 ثانية ويكلف أقل بكثير من العمالة المطلوبة لطحن الوصلة الفاشلة وإعادة لحامها.

---

تطبيقات العالم الحقيقي

يتم نشر ناشرات الغاز الخزفية INWELT يوميًا في البيئات الصناعية الصعبة حيث تؤثر جودة اللحام وموثوقية الشعلة بشكل مباشر على الإنتاجية.

• المعدات الثقيلة والتصنيع الهيكلي:  منصات الشعلة 36KD و501D المزودة بناشرات سيراميك تدعم اللحام MIG عالي الترسيب لأذرع الحفارات، وهياكل الرافعات، ومكونات الجسور، وإطارات الآلات الثقيلة حيث يتم قياس وقت القوس بالساعات لكل نوبة عمل.

• بناء السفن والإصلاح البحري:  تتعامل منصة 501D المبردة بالماء المزودة بموزع غاز السيراميك مع اللحام المستمر لألواح الهيكل والمقويات والمكونات الهيكلية البحرية في بيئات أحواض بناء السفن حيث تكون دورات العمل شديدة.

• تصنيع السيارات والضوء:  توفر المشاعل 24KD مع ناشرات السيراميك تغطية غاز متسقة لحام الصفائح المعدنية، وتصنيع نظام العادم، وأعمال الإصلاح حيث يكون مظهر اللحام والحد الأدنى من تنظيف ما بعد اللحام من الأولويات.

• خلايا اللحام الآلية والروبوتية:  يُفضل ناشرات الغاز الخزفية في تطبيقات MIG الآلية لأن مقاومتها للتناثر تعمل على تمديد الفترة الفاصلة بين دورات تنظيف الشعلة الآلية، مما يحسن وقت تشغيل الخلية ويقلل من تدخل الصيانة.

• تصنيع خطوط الأنابيب والعمليات:  يدعم التدفق المتسق للغاز الصفحي من الناشرات الخزفية معايير اللحام بجودة التصوير الشعاعي المطلوبة في عملية الأنابيب وأوعية الضغط وبناء خطوط الأنابيب.

لماذا مصدر ناشرات الغاز MIG من شركة INWELT Welding Technology Co., Ltd.

عند اختيار مستهلكات اللحام لبيئات الإنتاج، فإن التمييز بين الشركة المصنعة المتخصصة والوسيط التجاري العام له عواقب مباشرة على اتساق المنتج، وجودة المواد، وموثوقية التوريد على المدى الطويل.

• التصنيع المعتمد ISO 9001:  يتم تصنيع كل دفعة إنتاج من أجهزة نشر الغاز INWELT بموجب نظام إدارة جودة موثق مع مصادر مواد السيراميك التي يمكن تتبعها، والتحقق من الأبعاد أثناء العملية، والفحص البصري النهائي.

• الامتثال لـ CE وRoHS:  تلبي جميع المواد معايير السلامة والبيئة الدولية، مما يؤكد ملاءمتها للاستخدام المهني والصناعي في الأسواق المنظمة في جميع أنحاء العالم.

• التوريد المباشر من المصنع:  باعتبارها الشركة المصنعة الأصلية، توفر INWELT أسعارًا تنافسية مباشرة من المصنع على كل من طلبات العينة والكميات. تتوفر خيارات تخصيص OEM وODM، بما في ذلك التغليف المخصص والعلامات التجارية الخاصة ومواصفات الخيوط غير القياسية لمنصات الشعلة المتخصصة.

• تقييم عينة مجانية:  تتوفر عينات المنتج للتقييم العملي للملاءمة، ومشاركة الخيوط، وهندسة منفذ الغاز، وجودة المواد قبل الالتزام بطلبات الحجم. وهذا يضمن دمج الناشرين بسلاسة مع مخزون الشعلة الموجود لديك.

• أكثر من 15 عامًا من الخبرة في الصناعة:  منذ عام 2006، قامت شركة INWELT بتزويد مستهلكات اللحام للمحترفين في أكثر من 30 دولة. لقد اكتسبت الشركة سمعة طيبة فيما يتعلق بالاتساق من دفعة إلى دفعة، والدعم الفني سريع الاستجابة، والجداول الزمنية الموثوقة للتسليم التي تعتمد عليها بيئات الإنتاج.

• مجموعة كاملة من المواد الاستهلاكية لشعلة MIG:  تقوم INWELT بتصنيع مجموعة كاملة من المواد الاستهلاكية الأمامية المطابقة لمنصات الشعلة 24KD و36KD و501D - أطراف الاتصال، وفوهات الغاز، وحاملات الأطراف، والبطانات، ومحولات الرقبة - مما يضمن جودة موحدة وتوافق مضمون من جزء إلى جزء.

---

الأسئلة المتداولة

س: ما هي وظيفة ناشر غاز اللحام MIG؟

ج: إن ناشر الغاز هو أحد المكونات المثبتة بين عنق شعلة MIG وطرف الاتصال. إنه يؤدي ثلاث وظائف رئيسية: فهو يوزع غاز التدريع الوارد من خلال منافذ شعاعية متعددة لإنشاء نمط تدفق صفحي سلس حول طرف الاتصال وسلك اللحام؛ إنه بمثابة قاعدة تثبيت تعمل على وضع طرف الاتصال وتأمينه في محاذاة محورية صحيحة مع خط مركز الشعلة؛ ويعمل كحاجز مادي للرش لحماية مكونات الشعلة من التلف.

س: لماذا تختار ناشر الغاز السيراميكي بدلاً من النحاسي؟

ج: توفر ناشرات الغاز الخزفية العديد من المزايا المتميزة مقارنة بالنحاس الأصفر في تطبيقات اللحام MIG المتوسطة إلى الثقيلة. يتحمل السيراميك درجات حرارة التشغيل الأعلى دون أن يلين أو يتشوه، مما يجعله الخيار المفضل للأعمال ذات التيار العالي ودورة الخدمة العالية. تعمل خصائص العزل الكهربائي على التخلص من خطر حدوث انحناء ثانوي بين الناشر وفوهة الغاز. تقاوم الأسطح الخزفية التصاق الرذاذ بشكل طبيعي، مما يحافظ على نظافة منافذ الغاز لفترة أطول ويقلل من تكرار الصيانة. السيراميك أيضًا خامل كيميائيًا ولا يتآكل في البيئات الرطبة أو عند تعرضه لغازات التدريع المختلطة.

س: كيف أعرف الطراز الذي يناسب شعلة MIG الخاصة بي — 24KD، أو 36KD، أو 501D؟

ج: عادة ما يتم وضع علامة على تسمية نموذج الشعلة على مقبض الشعلة أو رقبتها. 24KD عبارة عن شعلة يتم تبريدها بالهواء للتصنيع الخفيف إلى المتوسط ​​حتى 250 أمبير تقريبًا. 36KD عبارة عن شعلة يتم تبريدها بالهواء للتصنيع المتوسط ​​إلى الثقيل حتى 350 أمبير تقريبًا. 501D عبارة عن شعلة مبردة بالماء للتصنيع الثقيل واللحام الآلي حتى 500 أمبير تقريبًا. إذا لم يكن نموذج الشعلة مقروءًا على الجهاز، فيمكن توفير الأبعاد المادية ومواصفات الخيط للتحقق من الإعداد الصحيح للناشر.

س: كم مرة يجب استبدال موزع الغاز الخزفي؟

ج: يجب فحص الناشرات أثناء كل تغيير للفوهة وطرف الاتصال. استبدل الناشر على الفور في حالة انسداد منافذ الغاز ولا يمكن تنظيفها بالكامل، أو إذا كان الجسم الخزفي متشققًا أو متشققًا، أو تم تجريد خيوط طرف الاتصال، أو تآكلت خيوط عنق الشعلة ولم تعد مشدودة بشكل آمن. بالنسبة لبيئات الإنتاج ذات دورات العمل العالية، يساعد الاستبدال الوقائي استنادًا إلى ساعات القوس بدلاً من انتظار حدوث فشل واضح في الحفاظ على جودة اللحام المتسقة وتجنب فترات التوقف غير المجدولة.

س: هل يمكن أن يتسبب ناشر الغاز المسدود أو التالف في مسامية اللحام؟

ج: نعم. يعمل الناشر المسدود جزئيًا أو كليًا على تعطيل تدفق الغاز الوقائي، مما يؤدي إلى حدوث اضطراب وتغطية غاز غير متساوية حول حوض اللحام. وهذا يسمح بتلوث الغلاف الجوي - الأكسجين والنيتروجين والرطوبة - بالوصول إلى معدن اللحام المنصهر، مما يؤدي إلى إنتاج المسامية والنقر السطحي والأكسدة. عند استكشاف أخطاء المسامية المتقطعة أو المفاجئة في لحام MIG وإصلاحها، يجب أن يكون فحص ناشر الغاز بحثًا عن الانسداد أو التلف إحدى الخطوات التشخيصية الأولى بعد التأكد من إمداد الغاز الكافي بمقياس التدفق.

س: هل أجهزة نشر الغاز الخزفية INWELT متوافقة مع مشاعل Binzel الأصلية وما يعادلها من منتجات ما بعد البيع؟

ج: نعم. يتم تصنيع ناشرات الغاز INWELT وفقًا لأبعاد الصناعة القياسية وهي متوافقة تمامًا مع مشاعل Binzel MB 24KD وMB 36KD وMB 501D الأصلية، بالإضافة إلى مكافئات شعلة ما بعد البيع من الشركات المصنعة الكبرى التي تتبع نفس معايير الأبعاد. تتميز أجهزة النشر الخزفية بنفس مواصفات الخيط وتصميم منفذ الغاز وهندسة واجهة طرف الاتصال مثل مكونات OEM.

س: هل يمكن استخدام ناشرات الغاز الخزفية في خلايا اللحام الآلية والروبوتية؟

ج: نعم. في الواقع، غالبًا ما يتم تفضيل ناشرات الغاز الخزفية على النحاس في تطبيقات اللحام MIG الآلية والروبوتية. تعمل مقاومتها الفائقة للتناثر على تمديد الفاصل الزمني بين دورات محطة تنظيف الشعلة الآلية، مما يحسن وقت تشغيل الخلية بشكل عام. كما يضمن ثبات الأبعاد عند درجات الحرارة المرتفعة المستمرة تغطية غاز متسقة وتحديد موضع طرف الاتصال أثناء عمليات الإنتاج الممتدة حيث قد تكون الشعلة في عملية مستمرة لساعات.

مواصفات المنتج في لمحة
