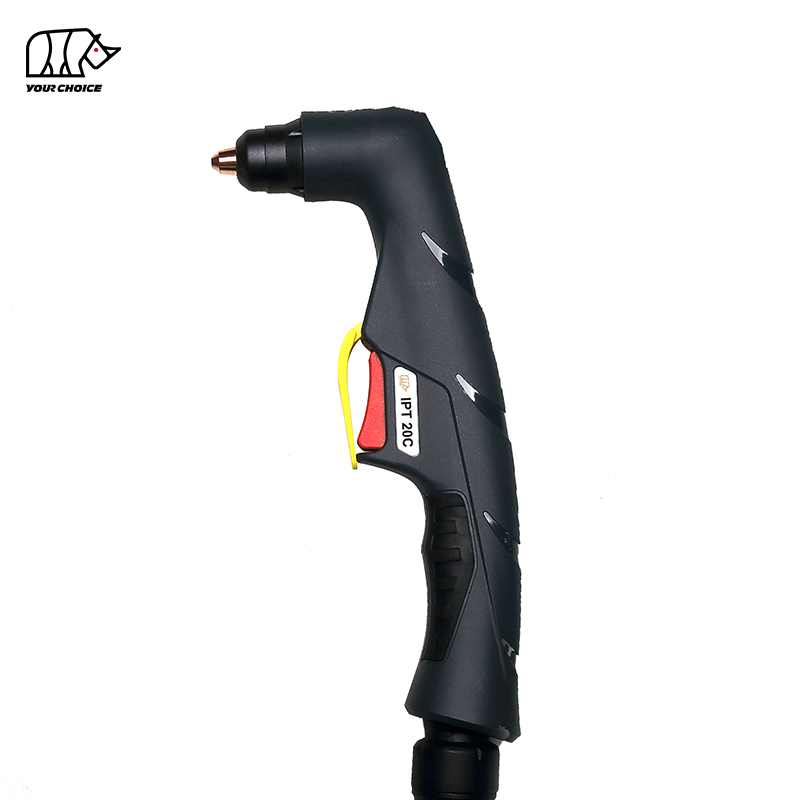

Ручной плазменный резак INWELT PT20 20A Non-HF

---

Ручной плазменный резак без HF, 20 А для легкой резки металла

INWELT PT20 — это компактный ручной плазменный резак, предназначенный для легкой резки, ремонта, изготовления листового металла и технического обслуживания.

Текущая конфигурация INWELT рассчитана на ток 20 А с рабочим циклом 35 % и работает с воздухом/N₂ в качестве технологического газа.

Стандартная горелка использует кабель длиной 4 м и доступна в конфигурациях прямого 2- и 4-проводного управления.

Текущие технические данные указывают давление газа примерно 2 бар, расход газа 30 л/мин и рекомендуемую продолжительность продувки в течение 15 секунд..

Семейство продуктов PT20 также включает в себя стандартные конфигурации расходных материалов и расходные материалы с обратным ударом, а также сменные режущие наконечники, электроды, диффузоры, головки резаков, ручки и принадлежности для круговой резки.

Технические характеристики INWELT PT20

Спецификация	INWELT PT20
Тип продукта	Ручная плазменная резка
Модель	ПТ20
Бренд	ИНВЕЛЬТ
Номинальный ток	20 А
Рабочий цикл	35%
Охлаждающий / технологический газ	Воздух / N₂
Запуск дуги	Не-HF
Давление газа	Прибл. 2 бар
Расход газа	Прибл. 30 л/мин
Рекомендуемый пост-флоуметр	Прибл. 15 секунд
Стандартная длина кабеля	4 м
Операция	Ручной/портативный
Опции управления	2-проводной/4-проводной
Связь	Прямой
Стандартный совет	Ø0,6 мм / 20А
Дополнительные расходные материалы	Детали семейства 20А/30А
ОЭМ/ОДМ	Доступный
Частная торговая марка	Доступный

PT20 следует выбирать в соответствии с источником питания плазмы, методом зажигания дуги, номинальным током, проводкой триггера и подключением горелки.

Как работает плазменная резка Non-HF PT20

PT20 работает вместе с совместимым источником тока плазмы, источником подачи технологического газа и рабочим соединением.

Воздух или азот поступает в горелку и проходит через диффузор и расходные детали.

Электрическая энергия ионизирует газ и создает концентрированную плазменную дугу.

Режущий кончик сужает дугу, так что тепло плавит электропроводящий материал, а поток газа удаляет расплавленный металл из разреза.

Зажигание дуги без ВЧ

В PT20 используется невысокочастотная система запуска..

Это означает, что горелка предназначена для плазменных систем, в которых не используется обычная высокочастотная схема зажигания.

Плазменный резак и горелка должны использовать совместимую технологию запуска.

Не заменяйте ВЧ горелку на PT20 только потому, что сила тока аналогична.

Стандартные и контрударные конфигурации

Текущая система деталей PT20 включает как стандартные конфигурации резака/расходных материалов, так и конфигурации резака с обратным ударом.

Их следует рассматривать как различные технические меры.

Всегда уточняйте, какая версия требуется, прежде чем заказывать электроды, режущие насадки или комплектные горелки.

---

Почему стоит выбрать PT20 для легкой плазменной резки?

Модель PT20 предназначена для применений, где компактный размер, ручное управление и резка с меньшим током важнее, чем производительность тяжелых листов.

Его номинал 20 А делает его пригодным для совместимых плазменных систем с низкой выходной мощностью и более тонких электропроводящих материалов.

Конструкция с воздушным охлаждением упрощает систему горелки, поскольку не требует контура жидкостного охлаждения.

Стандартный кабель длиной 4 м обеспечивает практичную рабочую зону для небольших производственных цехов, ремонтных станций и портативных установок плазменной резки.

Режущий наконечник PT20 20A

Основной режущий наконечник PT20, указанный INWELT:

Код INWELT	Справочная	спецификация.
IJWV0672-06	ПД0116-06	Ø0,6 мм / 20А

Наконечник Ø0,6 мм соответствует основной рабочей конфигурации PT20 на 20 А.

Отверстие режущего кончика должно оставаться круглым и неповрежденным.

Увеличенное или деформированное отверстие может способствовать нестабильному поведению дуги, более широкому пропилу и резке под углом.

Совет PT20, 30 А: это лампа на 30 А?

Текущее семейство расходных материалов PT20 также включает:

кода INWELT.	Справочную	спецификацию
IJWV0672-08	ПД0116-08	Ø0,8 мм / 30А

Наличие расходных деталей на 30 А не означает, что вся горелка PT20 автоматически должна продаваться как резак с номиналом 30 А..

В текущей спецификации продукта INWELT указана сила тока самой горелки 20 А..

Если проектирование не подтвердит отдельный проверенный номинал горелки на 30 А, сохраните основной объект продукта следующим образом:

ПТ20 = 20А

и описывайте наконечник 30А только как часть более широкого семейства совместимых расходных материалов.

Это различие помогает предотвратить противоречивую информацию о продуктах в Google Поиске и ответах, генерируемых искусственным интеллектом.

Режущие насадки с обратным ударом PT20

Текущая система деталей включает в себя отдельные наконечники с обратным ударом.

кода ИНВЭЛТ	Спецификация
IJWV1671-06	0,6 мм / 20 А / конфигурация с обратным ударом
IJWV1671-08	0,8 мм / 30 А / конфигурация с обратным ударом

Детали обратного удара следует использовать только с соответствующей конфигурацией головки горелки и электродов.

Не смешивайте стандартные расходные материалы и расходные материалы обратного удара, если это сочетание не было технически подтверждено.

Удлиненные режущие наконечники PT20

Удлиненные режущие кончики обеспечивают дополнительный доступ в тех местах, где размещение расходных деталей стандартной длины может оказаться затруднительным.

Текущая линейка PT20 включает в себя:

кода INWELT.	Спецификация
IJWV1610-06	Удлиненный наконечник / 0,6 мм / 10–20 А / обратный удар
IJWV1610-08	Удлиненный наконечник / 0,8 мм / 20–30 А / обратный удар

Удлиненные наконечники могут быть полезны для утопленных соединений, углов и зон с ограниченным доступом к ремонту.

Их по-прежнему следует эксплуатировать в проверенном диапазоне тока всей горелки и источника питания.

Варианты электрода и диффузора PT20

Стандартный электрод

Код INWELT: IJWC0671
Артикул: PR0110

Этот электрод используется в стандартном семействе расходных материалов серии PT.

Электрод передает электрическую энергию через горелку и постепенно изнашивается во время зажигания дуги и резки.

Замените его, когда износ станет чрезмерным или зажигание дуги станет ненадежным.

Электрод обратного удара

Код INWELT: IJWC1059
Артикул: 52582

Этот электрод предназначен для соответствующей установки обратного удара.

Расширенный электрод

Код INWELT: IJWC1050
Артикул: 52583

Эта деталь используется с совместимыми конфигурациями с расширенными расходными материалами.

Газовый диффузор

Код INWELT: IJWG1612
Артикул: 60028

Диффузор распределяет технологический газ через переднюю часть горелки.

Содержите газовые каналы в чистоте и заменяйте деталь, если она потрескалась, деформировалась или сильно загрязнена.

Варианты внешнего сопла PT20

Система PT20 включает в себя различные конструкции внешних сопел.

Код INWELT	Ссылка	Описание
IJWT0673-03	60389К	Наружное сопло из бакелита с 2 отверстиями
ИДЖВТ1673-05	—	Наружное сопло из серого стекловолокна с 2 отверстиями

Внешнее сопло защищает и позиционирует внутренние расходные материалы.

Прежде чем продолжить резку, замените поврежденные или треснувшие изолирующие компоненты.

Головка горелки PT20, рукоятка и детали спускового крючка

INWELT поставляет сервисные компоненты для ремонта и послепродажного обслуживания горелок PT20. Код

компонента	INWELT
Головка ручного фонарика	IJWA0087
уплотнительное кольцо	IJGU0710
Ручная плазменная ручка	IJHW0049-01
Деталь защиты триггера	IJIK0733
Курок	IJIR0081
Соединение	IJIK0809

Эта информация на уровне деталей полезна для дистрибьюторов, поскольку она позволяет поддерживать PT20 после продажи оригинальной горелки, а не рассматривать всю горелку как одноразовый узел.

Полные конфигурации горелок PT20

Текущая линейка PT20 включает в себя горелки с прямым подключением.

кода INWELT	Конфигурация
IJWU02011	PT20 / 4 м / Прямой / 2-проводной
IJWU02011-00	PT20 / 4 м / Прямой / 2-проводной / Обратный удар
IJWU020011	PT20 / 4 м / Прямой / 4-проводной
IJWU020011-00	PT20 / 4 м / Прямой / 4-проводной / Обратный удар

Правильная конфигурация управления должна соответствовать устройству плазменного резака.

2-проводную и 4-проводную горелки не следует рассматривать как автоматически взаимозаменяемые.

Варианты сборки кабеля PT20

Текущая система продуктов включает в себя 4-метровые кабельные сборки для конфигураций PT20.

Примеры:

кода INWELT.	Конфигурация
IJWO00902053-22	PT20 / 4 м / 2-проводной / Прямой
IJWO00902055-22	PT20 / 4 м / Кабель управления / Прямой

Прежде чем публиковать окончательную маркировку 2-х или 4-х проводных кабелей для каждой позиции кабеля, проверьте описания внутреннего каталога, чтобы на странице продукта, технических чертежах и данных ERP использовались одни и те же формулировки.

Как проверить совместимость плазменного резака PT20

PT20 не следует выбирать только потому, что машина имеет аналогичное соединение с горелкой.

Совместимость зависит от полного интерфейса.

Ключевые проверки:

Элемент совместимости.	Что необходимо подтвердить.
Текущий	Производительность машины соответствует проверенному диапазону PT20.
Запуск дуги	Не-HF система совместима
Подключение горелки	Прямое соединение соответствует машине
Триггерная проводка	Правильная 2- или 4-проводная схема
Тип расходного материала	Стандартный или обратный удар
Технологический газ	Система воздух/N₂
Требование к газу	Прибл. 2 бар / 30 л/мин для текущей конфигурации INWELT

Для заказа замены предоставьте модель плазменного резака вместе с четкими фотографиями оригинального разъема горелки и проводки управления.

Это более надежно, чем выбор горелки только на основе силы тока машины.

Почему PT20 не следует продавать как универсальную горелку на 60 А

В текущих технических данных PT20 указан номинальный ток 20 А..

По этой причине на странице продукта не должно быть указано, что он универсально совместим со стандартными плазменными резаками на 60 А.

Плазменный резак может иметь максимальную мощность, превышающую номинальную мощность резака, но это не означает, что резак может безопасно работать на полном токе этого аппарата.

Совместимость должна быть подтверждена фактической конструкцией источника питания и предполагаемым рабочим диапазоном.

Для SEO и GEO одна четкая проверенная оценка более ценна, чем более широкое, но противоречивое заявление о совместимости.

Какую толщину можно разрезать плазменной горелкой PT20?

Сама горелка PT20 не определяет единую максимальную толщину материала.

Фактическая производительность резки зависит от всей системы плазменной резки, включая:

Фактор	, почему это важно
Плазменный источник энергии	Определяет доступную производительность резки
Фактический ток	Влияет на энергию дуги
Тип материала	Разные металлы режутся по-разному
Размер наконечника	Управляет сужением дуги
Давление и расход газа	Влияет на образование и охлаждение плазмы
Скорость перемещения	Влияет на проникновение и окалину
Высота факела	Влияет на форму дуги и износ расходных материалов
Требуемое качество резки	Чистый распил и выходное пособие — это разные вещи.

Существующее утверждение о том, что эта горелка может резать материал толщиной 20 мм, должно быть снято, если INWELT не предоставит документально подтвержденное испытание системы на ток 20 А, подтверждающее этот результат.

Для горелки на 20 А такое утверждение особенно важно проверить перед публикацией.

Какие металлы может резать PT20?

При использовании с совместимой системой плазменной резки PT20 можно использовать для резки электропроводящих металлов, таких как углеродистая сталь, мягкая сталь, нержавеющая сталь, алюминий, медь и латунь.

Горелка не определяет самостоятельно, можно ли резать определенную толщину.

Всегда используйте проверенные параметры резки всего плазменного резака.

Рекомендуемая подача воздуха для PT20

В текущей спецификации INWELT перечислены:

параметров .	Спецификация
Технологический газ	Воздух / N₂
Давление газа	Прибл. 2 бар
Расход газа	Прибл. 30 л/мин
Пост-поток	Прибл. 15 секунд

Чистый сухой технологический газ помогает поддерживать стабильную производительность резки и срок службы расходных материалов.

Влага, компрессорное масло и частицы могут отрицательно повлиять на работу горелки.

Давление следует проверять в соответствии с процедурой работы плазменного резака во время подачи газа.

Принадлежности для резки кругов PT20

Текущее семейство аксессуаров PT20 включает инструменты для контролируемой круговой резки.

IJTN0718 указан как приспособление для резки кругов.

IJTN0684 указан как роликовая стойка с гаечным ключом для соответствующей платформы серии PT.

Эти аксессуары могут помочь поддерживать более стабильное взаимодействие резака с изделием при резке кругов или следовании по контролируемым траекториям.

Всегда проверяйте механическую совместимость с выбранной конфигурацией горелки.

Типичные области применения PT20

PT20 лучше всего подходит для ручной плазменной резки с низким током, а не для тяжелой промышленной резки листов.

Подходящие области применения включают изготовление легкого листового металла, ремонт автомобилей, техническое обслуживание, работу в системах отопления, вентиляции и кондиционирования воздуха, ремонт мелкого оборудования, изготовление в мастерских, проекты по изготовлению металла на заказ и другие области применения, где подходит компактная плазменная горелка класса 20А.

Окончательный выбор всегда должен основываться на фактическом источнике питания и требованиях к резке.

Техническое обслуживание и проверка расходных материалов PT20

Осмотрите электрод

Регулярно проверяйте электрод на предмет чрезмерного износа центра.

Замените его до того, как сильный износ приведет к ненадежному зажиганию дуги или повреждению режущего кончика.

Осмотрите режущий кончик

Отверстие сопла должно оставаться круглым и чистым.

Замените насадку, если отверстие стало увеличенным, овальным или обожженным.

Осмотрите диффузор

Убедитесь, что газовые каналы остаются открытыми, а диффузор установлен правильно.

Осмотрите внешнее сопло

Замените треснутые или поврежденные изолирующие детали.

Осмотрите уплотнительное кольцо

Проверьте уплотнительное кольцо головки горелки на наличие повреждений или утечки газа.

Осмотрите кабель

Обратите внимание на истирание, порезы, тепловые повреждения и чрезмерный изгиб.

---

Детали запасных частей:

	Код	Ссылка.	Описание
А	IJWU02011		Плазмотрон ИПТ20С /4М/ Прямой/ 2 провода
А	IJWU02011-00		Плазмотрон IPT20C /4М/ Прямой/ 2 провода/ Обратный поджиг
Б	IJWU020011		Плазмотрон IPT20C /4М/ Прямой/4 провода
Б	IJWU020011-00		Плазмотрон IPT20C /4M/ Прямой/4 провода/ Обратный удар

(С ' ●' это стандартная конфигурация)
Код позиции				Ссылка.					Описание
1									Внешнее сопло
1.1		IJWT0673-03					60389К		Наружное сопло IPT20C 2 отверстия/бакелит
1.2		ИДЖВТ1673-05							Внешнее сопло IPT20C 2 отверстия/серое стекловолокно
2									Кончик
2.1		IJWV0672-06		ПД0116-06					Наконечник 0,6 мм/20 А IPT20C
2.2		IJWV0672-08		ПД0116-08					Наконечник 0,8 мм/30 А IPT20C
3									Кончик
3.1		IJWV1671-06					51318.06		Наконечник Φ0,6 мм/20 А IPT20C/обратный удар
3.2		IJWV1671-08					51318.08		Наконечник Φ0,8 мм/30 А IPT20C/обратный удар
4									Расширенный наконечник
4.1		IJWV1610-06					51318Л.06		Удлиненный наконечник 0,6 мм/10–20 А IPT20C/обратный удар
4.2		IJWV1610-08					51318Л.08		Удлиненный наконечник 0,8 мм/20–30 А IPT20C/обратный удар
5 ●		IJWG1612					60028		Диффузор ИПТ20С-60
6 ●		IJWC0671		PR0110					Электрод/IPT20C-60
7		IJWC1059					52582		Электрод/IPT20C-60/обратный удар
8		IJWC1050					52583		Удлиненный электрод/IPT20C-60/обратный удар
9		IJWA0087							НАСАДКА РУЧНОГО ГОРЕЛКИ IPX-45/60
9а		IJGU0710					51620.60		Уплотнительное кольцо Φ18x15 мм
10		IJHW0049-01							Ручка PLASMA ручная/IPT20-60/головка горелки IPX
11		IJIK0733							Защитная часть/Плазма/Желтый
12		IJIR0081					07301.20		Курок
13		IJIK0809							Совместный/малый/новый тип
14									Кабельная сборка
14.1		IJWO00902053-22							Кабель в сборе/IPT20C-25/4M/2 провода/головка горелки IPX/Прямой
14.2		IJWO00902055-22							Кабель в сборе/IPT20C-25/4M/2 провода/головка горелки IPX/Прямой
15		IJDH6017							Ключ для плазмы
16		IJTN0718							Приспособление для резки круга
16.1		IJTN0684							Роликовая стойка IPT20C-60 / с гаечным ключом

---

Наш каталог:

КАТАЛОГ ПЛАЗМЕННЫХ ГОРЕЛ INWELT.pdf

---

Распространенные проблемы плазменной резки PT20

Дуга не запускается

Проверьте электрод, режущий наконечник, рабочее соединение, подачу газа, цепь триггера и совместимость с машиной.

Дуга нестабильна

Проверьте расход газа, состояние электрода, состояние сопла и электрические соединения.

Чрезмерный мусор

Проверьте скорость перемещения, ток резки, высоту резака и состояние расходных материалов.

Расходные материалы быстро изнашиваются

Возможные причины включают загрязненный воздух, неправильный ток, чрезмерное зажигание дуги, повреждение электродов или неподходящие расходные материалы.

Факел перегревается

Проверьте, не превышает ли рабочий ток горелки номинальный ток 20 А / 35 %..

Прежде чем продолжить, дайте достаточное охлаждение и проверьте поток газа.

OEM PT20 Производство плазменной горелки компанией INWELT

INWELT поставляет горелки для плазменной резки и расходные материалы для замены производителям плазменного оборудования, брендам, занимающимся сваркой и резкой, импортерам, дистрибьюторам, оптовым торговцам и компаниям-поставщикам промышленных товаров.

Проекты OEM и ODM могут оцениваться в соответствии с машинным интерфейсом и требованиями целевого рынка.

Персонализация может включать в себя брендинг, этикетки на продуктах, кабельные сборки, конфигурации 2- или 4-проводного управления, комплекты расходных материалов, упаковку под собственной торговой маркой, инструкции и картонные коробки.

Для OEM-проектов укажите модель плазменного резака, диапазон мощности, метод запуска, конфигурацию проводки и ожидаемый объем закупки.

Почему следует покупать горелки и расходные материалы PT20 у INWELT?

Система продуктов PT20 включает в себя полные сборки горелок, а также сменные наконечники, электроды, диффузоры, внешние сопла, головки горелок, рукоятки, триггеры, кабельные сборки и аксессуары для резки кругов.

Для дистрибьюторов это дает возможность создать полную программу послепродажного обслуживания, а не продавать только начальную часть.

Точные коды деталей INWELT также упрощают повторный заказ и помогают уменьшить ошибки при выборе расходных материалов.

Часто задаваемые вопросы о резаке плазменной резки PT20

Какая сила тока у INWELT PT20?

Основное изделие INWELT PT20 рассчитано на ток 20 А в соответствии с текущими техническими данными.

Каков рабочий цикл PT20?

В текущей спецификации указан рабочий цикл 35%..

Использует ли PT20 высокочастотное зажигание?

Нет.

Текущий PT20 предназначен для системы запуска без ВЧ..

Использует ли PT20 пилотную дугу?

Текущая информация о продукте описывает горелку как не поддерживающую высокочастотную дугу и поддерживающую вспомогательную дугу, а система деталей также содержит отдельные конфигурации обратного зажигания.

Прежде чем заказывать сменные расходные материалы, подтвердите точную версию резака.

Какой газ использует PT20?

В текущей спецификации указан Air/N₂..

Какое давление воздуха требуется для PT20?

В текущих технических данных INWELT указано давление примерно 2 бар..

Какой поток газа требуется для PT20?

Текущая спецификация указывает примерно 30 л/мин..

Какая длина кабеля является стандартной?

Стандартная длина кабеля PT20 составляет 4 м..

Что такое стандартный режущий наконечник PT20?

Основная конфигурация 20А использует:

IJWV0672-06 – Ø0,6 мм / 20А

Предлагает ли INWELT наконечник PT20 на 30 А?

Да.

Текущее семейство деталей включает в себя:

IJWV0672-08 – Ø0,8 мм / 30А

Однако это не приводит к автоматическому изменению номинала основной горелки с 20 А на 30 А.

В чем разница между стандартными расходными деталями PT20 и расходными деталями обратного удара?

В системе обратного удара используются соответствующие наконечники и электроды, предназначенные для этой конфигурации.

Стандартные и ударные детали нельзя смешивать без технического подтверждения.

Можно ли использовать PT20 с любым плазменным резаком на 60 А?

Нет.

Сам PT20 в настоящее время рассчитан на ток 20 А.

Система запуска машины, рабочий ток, подключение и проводка триггера должны совпадать.

Какую толщину может резать PT20?

Не существует универсальной толщины, определяемой только горелкой.

Используйте проверенную режущую способность всего плазменного резака, работающего в проверенном диапазоне тока PT20.

Может ли PT20 резать нержавеющую сталь?

Да, при использовании с совместимой системой плазменной резки.

Может ли PT20 резать алюминий?

Да.

Алюминий электропроводен и может подвергаться плазменной резке с помощью подходящей плазменной системы.

Поставляет ли компания INWELT запасные части для PT20?

Да.

В зависимости от конфигурации доступны наконечники, электроды, диффузоры, внешние сопла, головки горелок, ручки, триггеры, кабели и сопутствующие аксессуары.

Предлагает ли INWELT OEM-плазменные горелки PT20?

Да.

Конфигурации OEM/ODM и частные торговые марки доступны для квалифицированных клиентов B2B.

Запросить цену на горелку плазменной резки INWELT PT20

Для подтверждения совместимости укажите марку и модель плазменного резака, номинальный выходной ток, метод запуска, исходную модель резака, фотографию разъема, конфигурацию провода управления, необходимые расходные материалы и предполагаемое закупочное количество.

INWELT может затем подтвердить соответствующую полную конфигурацию горелки PT20 и запасных частей.
