P80 Phụ kiện máy cắt Mỏ cắt plasma Đầu vòi điện cực

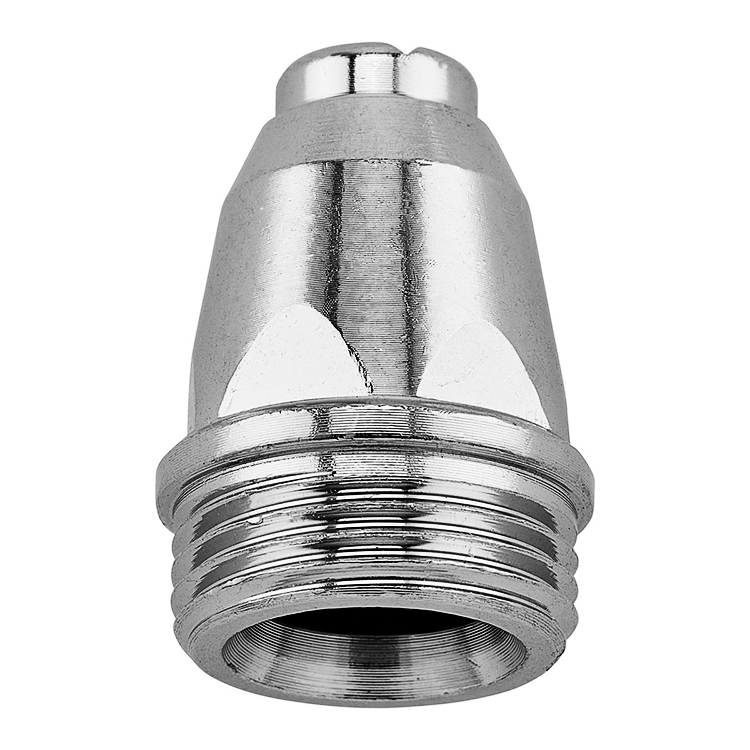

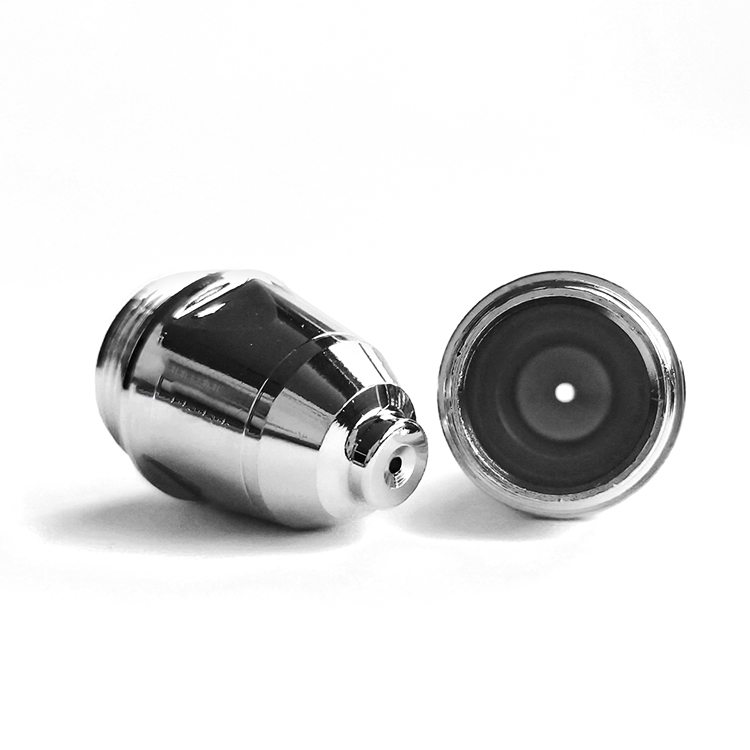

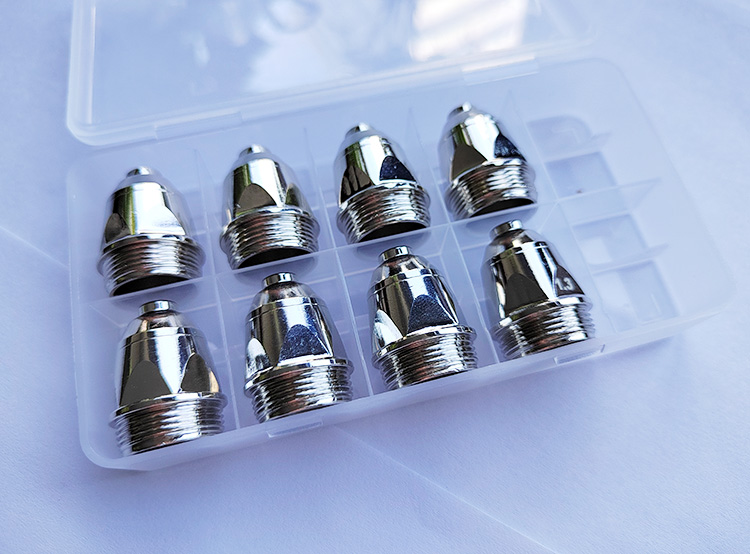

P80 Tổng quan về vòi cắt plasma

INWELT cung cấp vòi cắt plasma P80 cho cấu hình mỏ hàn plasma làm mát bằng không khí P80 . Vòi phun là một vật tư tiêu hao phía trước có thể thay thế được, có chức năng thu hẹp và dẫn hướng hồ quang plasma qua một lỗ xác định.

Phạm vi vòi phun INWELT P80 hiện tại bao gồm các tùy chọn lỗ 1,0 mm, 1,3 mm và 1,5 mm cho các ứng dụng 40A, 60A và 80A tương ứng.

Phải chọn đúng vòi phun theo cấu hình mỏ cắt P80 , dòng điện hoạt động, lỗ vòi phun, tình trạng điện cực và các thông số cắt plasma.

Đối với các nhà phân phối, nhà sản xuất máy cắt plasma và người dùng công nghiệp, INWELT hỗ trợ cung cấp số lượng lớn, các dự án OEM/ODM và đóng gói tùy chỉnh.

P80

Thông số kỹ thuật vòi phun plasma	INWELT P80 Thông số kỹ thuật vòi phun plasma
Loại sản phẩm	Vòi cắt plasma / Mẹo cắt plasma
Mô hình ngọn đuốc	P80
Vật liệu	đồng
Tùy chọn lỗ	1,0 mm / 1,3 mm / 1,5 mm
Tùy chọn hiện tại	40A / 60A / 80A
Ứng dụng	Cắt plasma không khí
Loại đèn pin	P80 Mỏ cắt plasma
Vật liệu cắt	Kim loại dẫn điện
Cung cấp	Tiêu chuẩn / Số lượng lớn / OEM / ODM

Lỗ vòi phun phải phù hợp với dòng điện hoạt động dự kiến ​​và cấu hình vật tư tiêu hao được khuyến nghị của máy cắt plasma.

---

P80 Lỗ vòi phun và lựa chọn dòng điện

Lỗ vòi phun điều khiển khe hở để tia plasma thoát ra khỏi mỏ hàn. Các kích cỡ lỗ khác nhau được sử dụng cho các phạm vi dòng điện và điều kiện cắt khác nhau.

Đối với cấu hình sản phẩm INWELT hiện tại:

P80 Lỗ vòi phun	được liệt kê	Lựa chọn điển hình hiện tại
1,0 mm	40A	Cắt dòng điện thấp hơn P80
1,3 mm	60A	Cắt dòng điện trung bình P80
1,5 mm	80A	Cắt dòng điện cao hơn P80

Luôn xác nhận thông số kỹ thuật của vòi phun dựa trên các thông số vận hành được khuyến nghị của nhà sản xuất máy cắt plasma.

Một lỗ lớn hơn không nên được chọn tự động chỉ vì nó có sẵn. Vòi phun phải phù hợp với dòng điện hoạt động, điện cực, cấu hình mỏ hàn và hệ thống plasma.

P80 Vòi phun plasma 1,0 mm – 40A

Vòi phun plasma 1,0 mm P80 được liệt kê theo INWELT cho các ứng dụng 40A.

Nó có thể được chọn khi hệ thống cắt plasma được vận hành ở dải dòng điện thấp hơn tương ứng.

Trước khi cài đặt, hãy xác nhận:

• cấu hình ngọn đuốc P80

• Dòng điện hoạt động 40A

• Điện cực chính xác

• Hình dạng vòi phun chính xác

• Cung cấp khí nén sạch

• Chiều cao ngọn đuốc và thông số cắt thích hợp

Nếu lỗ vòi phun bị to ra hoặc bị biến dạng trong quá trình vận hành, hãy thay vòi phun thay vì tiếp tục sử dụng vật tư tiêu hao bị hỏng.

P80 Vòi phun plasma 1,3 mm – 60A

Vòi phun plasma 1,3 mm P80 được liệt kê theo INWELT cho các ứng dụng 60A.

Cấu hình này phù hợp với các hệ thống P80 hoạt động trong phạm vi dòng điện tương ứng khi được thiết lập đúng điện cực và đèn pin.

Vòi phải được lắp đặt đồng tâm với điện cực và các bộ phận mặt trước khác.

Kiểm tra vòi phun thường xuyên để:

• lỗ mở rộng

• Mặc bất đối xứng

• Thiệt hại bề mặt

• Sự bắn tung tóe quá mức

• Sự đổi màu do nhiệt độ bất thường

• Biến dạng xung quanh miệng vòi phun

P80 Vòi phun plasma 1,5 mm – 80A

Vòi phun plasma 1,5 mm P80 được liệt kê theo INWELT cho các ứng dụng 80A.

Đèn pin plasma INWELT P80 có dòng điện định mức 80A với chu kỳ làm việc 60% và sử dụng khí nén với khả năng đánh lửa HF . Áp suất không khí vận hành được liệt kê của nó là khoảng 4,5–5,0 bar với lưu lượng khí 220 L/phút.

Đối với hệ thống 80A P80 , vòi 1,5 mm phải phù hợp với điện cực P80 và các thông số vận hành thích hợp.

Vòi cắt plasma P80 hoạt động như thế nào?

Vòi phun plasma được đặt ở phía trước ngọn đuốc và cung cấp lỗ thông qua đó tia plasma thoát ra.

Trong quá trình cắt plasma:

1. Nguồn năng lượng plasma cung cấp năng lượng điện cho ngọn đuốc.

2. Điện cực khởi động và duy trì hồ quang plasma.

3. Khí plasma chảy qua ngọn đuốc.

4. Vòi phun co lại và điều khiển tia plasma.

5. Tia plasma tập trung truyền nhiệt đến phôi dẫn điện.

6. Vật liệu nóng chảy bị đẩy ra khỏi vết cắt.

Do đó, vòi phun hoạt động cùng với điện cực, khí plasma, đầu mỏ hàn và nguồn điện. Không nên chọn vòi phun độc lập với hệ thống tiêu hao hoàn chỉnh.

Cách chọn vòi phun plasma P80 chính xác

Hãy sử dụng quy trình lựa chọn sau đây trước khi đặt mua vòi phun thay thế.

1. Xác nhận ngọn đuốc P80

Đảm bảo đèn pin sử dụng dòng vật tư tiêu hao P80 .

Mỏ cắt INWELT của P80 là mỏ cắt plasma làm mát bằng không khí có sẵn ở cấu hình mỏ cắt thủ công và mỏ hàn máy thẳng. Cả hai đều sử dụng dòng vật tư tiêu hao P80 nhưng vẫn phải xác nhận cấu hình đèn pin hoàn chỉnh trước khi đặt hàng.

2. Xác nhận dòng điện hoạt động

Xác định dòng điện cắt bình thường được sử dụng bởi nguồn năng lượng plasma.

Đối với cấu hình INWELT hiện tại:

• 40A → 1,0 mm

• 60A → 1,3 mm

• 80A → 1,5 mm

3. Xác nhận điện cực

Vòi phun và điện cực hoạt động như một cặp vật tư tiêu hao.

Điện cực bị mòn có thể ảnh hưởng đến độ ổn định của hồ quang và làm tăng tốc độ mài mòn của vòi phun. Kiểm tra cả hai thành phần khi thay thế vòi phun.

4. Kiểm tra lỗ vòi phun

Lỗ phải sạch, tròn và không bị biến dạng nhìn thấy được.

Không sử dụng vòi phun có lỗ mở rộng hoặc bị hỏng.

5. Kiểm tra các thông số cắt

Việc lựa chọn vòi phun cũng cần được xem xét cùng với:

• Dòng điện plasma

• Tốc độ cắt

• Chiều cao ngọn đuốc

• Áp suất không khí

• Chất lượng không khí

• Vật liệu

• Độ dày vật liệu

• Phương pháp bắt đầu hồ quang

P80 Khả năng tương thích của vòi phun plasma

Thuật ngữ ' P80 ' được sử dụng rộng rãi cho nền tảng mỏ hàn plasma, nhưng bản thân thuật ngữ P80 không đảm bảo khả năng tương thích với mọi máy cắt plasma.

Trước khi đặt hàng đầu phun thay thế, hãy xác nhận:

• Mô hình ngọn đuốc

• Gia đình tiêu hao

• Hình học vòi phun

• Đường kính lỗ

• Dòng điện hoạt động

• Cấu hình điện cực

• Thành phần che chắn hoặc giữ lại

• Khí huyết tương

• Yêu cầu về nguồn điện

Ngọn đuốc INWELT P80 sử dụng khí nén, đánh lửa HF và cấu hình chu kỳ hoạt động 80A / 60%.

Đối với các dự án thay thế liên quan đến mỏ hàn P80 của nhà sản xuất khác, hãy cung cấp vòi phun, kiểu mỏ hàn hoặc kích thước tiêu hao hiện có khi có thể.

P80 Kết hợp đầu phun plasma và điện cực

Hệ thống cắt plasma P80 thường sử dụng bộ vật tư tiêu hao bao gồm điện cực, vòi cắt và tấm chắn gốm hoặc bộ phận giữ lại.

Tài liệu về đèn pin INWELT P80 xác định đây là những vật tư tiêu hao chính có thể thay thế.

Đầu phun và điện cực phải được kiểm tra cùng nhau vì:

• Sự mài mòn điện cực có thể ảnh hưởng đến độ ổn định của hồ quang.

• Điện cực bị hỏng có thể góp phần làm vòi phun bị mòn bất thường.

• Lỗ vòi phun mở rộng có thể ảnh hưởng đến nồng độ tia plasma.

• Các bộ phận phía trước bị hư hỏng có thể ảnh hưởng đến chất lượng cắt.

Để bảo trì, hãy thay thế vật tư tiêu hao bị ảnh hưởng thay vì tự động thay thế toàn bộ mỏ hàn.

Khi nào nên thay thế vòi phun plasma P80 ?

Không có khoảng thời gian thay thế duy nhất áp dụng cho mọi ứng dụng cắt plasma P80 .

Tuổi thọ của vòi phun phụ thuộc vào:

• Dòng điện hoạt động

• Số lần bắt đầu hồ quang

• Thông số cắt

• Chiều cao ngọn đuốc

• Chất lượng khí nén

• Tình trạng điện cực

• Vật liệu đang được cắt

• Kỹ thuật cắt

• Liên hệ với phôi

• tích tụ bắn tung tóe

Kiểm tra vòi phun khi bạn nhận thấy:

• Lỗ mở rộng hoặc bị biến dạng

• Chất lượng cắt kém

• Tăng xỉ

• Các cạnh cắt vát hoặc không nhất quán

• Vòng cung không ổn định

• Khó duy trì vòng cung

• Làm nóng vòi phun quá mức

• Có thể nhìn thấy hư hỏng vòi phun

Tương tự, hướng dẫn bảo trì mỏ hàn của INWELT P80 cũng khuyến nghị kiểm tra điện cực và vòi phun khi độ ổn định hồ quang hoặc chất lượng cắt giảm sút.

Các vấn đề và giải pháp thường gặp về vòi phun P80

P80 Lỗ vòi phun mở rộng

Lỗ mở rộng có thể làm thay đổi tia plasma và ảnh hưởng đến chất lượng cắt.

Kiểm tra:

• Dòng điện hoạt động

• Chiều cao ngọn đuốc

• Tình trạng điện cực

• Áp suất không khí

• Số lần bắt đầu hồ quang

Thay vòi phun khi lỗ bị mở rộng hoặc bị biến dạng rõ rệt.

Vòi phun bị cháy hoặc biến dạng nhanh chóng

Nguyên nhân có thể bao gồm:

• Kích thước vòi phun không chính xác

• Dòng điện quá mức

• Chiều cao ngọn đuốc kém

• Điện cực bị hư hỏng

• Chất lượng khí nén kém

• Lắp ráp tiêu hao không chính xác

• Bắt đầu hồ quang bất thường

Kiểm tra hệ thống tiêu hao hoàn chỉnh trước khi lắp đặt vòi phun khác.

Quá nhiều cặn sau khi thay vòi phun

Cặn không nhất thiết chỉ do vòi phun gây ra.

Đồng thời kiểm tra:

• Tốc độ cắt

• Dòng cắt

• Chiều cao ngọn đuốc

• Áp suất không khí

• Vật liệu

• Độ dày vật liệu

• Tình trạng điện cực

• Tình trạng vòi phun

Hướng dẫn về ngọn đuốc INWELT P80 xác định dòng điện, tốc độ di chuyển, áp suất không khí và tình trạng vật tư tiêu hao là các yếu tố ảnh hưởng đến cặn.

Arc trở nên không ổn định

Kiểm tra điện cực và vòi phun trước.

Sau đó xác minh:

• Chất lượng khí nén

• Áp suất không khí

• Kết nối mặt đất

• Đầu ra máy cắt plasma

• Kết nối ngọn đuốc

• Lắp ráp tiêu hao

P80 Vòi phun plasma dành cho OEM và Cung cấp số lượng lớn

INWELT cung cấp P80 đầu phun cắt plasma cho:

• Nhà sản xuất máy cắt plasma

• Thương hiệu thiết bị hàn cắt

• Nhà sản xuất đèn pin plasma

• Nhà phân phối hàn

• nhà nhập khẩu

• Nhà cung cấp công nghiệp

• CNC nhà tích hợp thiết bị plasma

• Nhà cung cấp phụ tùng hậu mãi

Các lựa chọn cung cấp số lượng lớn có thể bao gồm:

• Nhiều kích cỡ lỗ vòi phun

• Vật tư tiêu hao hỗn hợp

• Thùng carton số lượng lớn

• Bao bì tùy chỉnh

• Bao bì nhãn hiệu riêng

• OEM cấu hình sản phẩm

• Hoàn thành P80 bộ dụng cụ tiêu hao

Đối với các dự án OEM , người mua có thể cung cấp bản vẽ vòi phun, mẫu, số bộ phận hiện có hoặc thông số kỹ thuật của mỏ hàn theo yêu cầu để xác nhận kỹ thuật.

Câu hỏi thường gặp về đầu phun plasma P80

Vòi phun plasma P80 là gì?

Vòi phun plasma P80 là một ngọn đuốc có thể thay thế được, có chức năng hạn chế và điều hướng tia plasma đi qua một lỗ xác định trong quá trình cắt plasma.

Kích thước vòi phun plasma P80 mà INWELT cung cấp là bao nhiêu?

Danh sách sản phẩm INWELT hiện tại bao gồm các tùy chọn lỗ 1,0 mm, 1,3 mm và 1,5 mm.

Vòi phun 1,0 mm P80 dùng để làm gì?

Thông số kỹ thuật INWELT hiện tại liệt kê vòi phun 1,0 mm P80 cho các ứng dụng 40A.

Vòi phun 1,3 mm P80 dùng để làm gì?

Thông số kỹ thuật INWELT hiện tại liệt kê vòi phun 1,3 mm P80 cho các ứng dụng 60A.

Vòi phun 1,5 mm P80 dùng để làm gì?

Thông số kỹ thuật INWELT hiện tại liệt kê vòi phun 1,5 mm P80 cho các ứng dụng 80A.

Tôi có thể sử dụng vòi phun P80 trên bất kỳ máy cắt plasma 80A nào không?

Không tự động. Tất cả các yêu cầu về hình dạng vật tư tiêu hao của mỏ hàn, hệ thống đánh lửa, cấu hình điện cực, khí plasma, đầu nối và nguồn điện đều phải được xác nhận.

Đầu phun P80 có cần được thay thế cùng với điện cực không?

Không nhất thiết phải như vậy. Kiểm tra cả hai thành phần. Thay thế vòi phun khi lỗ của nó bị mòn hoặc hư hỏng và thay thế điện cực khi tình trạng hao mòn của nó cần được thay thế.

Có thể sử dụng vòi phun P80 để cắt plasma CNC không?

P80 vật tư tiêu hao có thể được sử dụng trong cấu hình đèn pin thủ công và cơ giới hóa/ CNC P80 tương thích. Phải xác nhận khả năng tương thích hoàn toàn của đèn pin và nguồn điện plasma trước khi lắp đặt.

Những vật liệu nào có thể được cắt bằng mỏ hàn plasma P80 ?

Khi được sử dụng với hệ thống cắt plasma phù hợp và các thông số chính xác, hệ thống plasma P80 có thể được sử dụng cho các vật liệu dẫn điện như thép cacbon, thép không gỉ, nhôm và đồng.

INWELT có cung cấp số lượng lớn vòi phun P80 không?

Đúng. INWELT hỗ trợ cung cấp số lượng lớn, các dự án OEM/ODM , các chương trình đóng gói tùy chỉnh và nhãn hiệu riêng P80 .

Yêu cầu báo giá cho Đầu phun cắt plasma P80

Đối với đơn đặt hàng vòi cắt plasma P80 , vui lòng cung cấp:

• Lỗ vòi phun cần thiết

• Dòng điện hoạt động

• Mô hình ngọn đuốc P80

• Mẫu vòi phun hiện có hoặc số bộ phận

• số lượng yêu cầu

• Yêu cầu đóng gói

• OEM hoặc yêu cầu về nhãn riêng

INWELT có thể cung cấp vòi phun plasma P80 , điện cực phù hợp và vật tư tiêu hao đèn pin P80 có liên quan cho các nhà phân phối, nhà nhập khẩu, nhà sản xuất thiết bị plasma và khách hàng công nghiệp.

Liên hệ INWELT để xác nhận kỹ thuật, lấy mẫu, báo giá số lượng lớn và cung cấp OEM/ODM .
