MB501 水冷ミグ溶接トーチ - 常州インウェルト

MB501D 水冷ミグ溶接トーチの概要

は MB501D 水冷 MIG 溶接トーチ 、大電流溶接、厚い金属の加工、および長時間にわたる工業用溶接作業向けに設計された頑丈な MIG/MAG 溶接トーチです。水冷設計は、要求の厳しい溶接サイクル中の熱管理に役立ち、人間工学に基づいたハンドルと柔軟なケーブル アセンブリは、オペレータの制御を向上させ、疲労を軽減するように設計されています。

MB501D の定格は、 100% デューティ サイクルで CO₂ で 500 A、混合シールド ガスで 450 A です。をサポートし、 1.0 ～ 1.6 mm の溶接ワイヤ 現在の INWELT 製品仕様に従って 3 m、4 m、または 5 m のケーブル長で利用可能です.

トーチは、 501D トーチヘッド構成を使用します。M8 コンタクトチップ システム、16 mm ガス ノズル、交換可能なライナーと冷却コンポーネントを備えたパーツリストには、水冷ユーロセントラルアダプター、ウォータークイックコネクター、ウォーターホースコンポーネントも記載されています。

MB501Dの主な仕様

現在の製品ページでは、 500A CO₂ / 450A 混合ガス、100% デューティ サイクル、水冷、および 3 ～ 5 m のケーブル オプションを指定しています。.

MB501D MIG トーチの技術仕様

MB501D は、工業用溶接用の大電流水冷 MIG/MAG 構成を中心に設計されています。

溶接電流

トーチの評価は次のとおりです。

• 500A (CO₂ あり)

• 450A 混合ガス使用

• 100% デューティ サイクル

• 水冷式

これにより、MB501D は、高電流と延長溶接サイクルを必要とするアプリケーション向けのヘビーデューティ MIG トーチ カテゴリに分類されます。

溶接ワイヤ径

現在の製品仕様には次のものがリストされています。

1.0 ～ 1.6 mm の溶接ワイヤ。

実際のワイヤ径と材質に応じて、適切なコンタクトチップとライナーを選択する必要があります。

トーチヘッド

製品部品リストには、 501D トーチ ヘッドが 主要構成として示されており、401D トーチ ヘッドも利用可能なコンポーネントとしてリストされています。

ガスノズル

リストされている標準ガス ノズルは次のとおりです。

16mm

コンタクトチップ

現在のパーツ構成には次のものが含まれます。

M8 × 30 mm、1.2 mm E-Cu コンタクトチップ。

---

MB501D 水冷 MIG トーチを選ぶ理由?

MB501D は、 アクティブ水冷を備えた 500A クラスの MIG 溶接トーチを必要とする溶接機および産業ユーザー向けに設計されています。.

500Aの大電流溶接能力

MB501D は CO₂ で最大 500A 、 混合ガスで 450Aまで定格されます。.

これにより、厚い金属と高い溶接出力を必要とする要求の厳しい MIG/MAG 溶接用途に適しています。

実際の動作電流は常にトーチの定格条件内にとどまる必要があります。

長時間の溶接のための 100% デューティ サイクル

MB501D は 100% デューティ サイクルで仕様化されています.

これは、溶接サイクルが長く、トーチの熱蓄積が制限要因となる可能性がある生産環境では特に重要です。

熱管理のための水冷設計

水冷は MB501D の特徴の 1 つです。

冷却剤はトーチの冷却回路を循環して、大電流動作中にトーチ アセンブリから熱を逃がします。

このため、水冷は、従来の空冷トーチでは十分な熱管理ができない可能性がある重負荷の MIG/MAG 溶接にとって特に価値があります。

人間工学に基づいた MIG トーチ ハンドル

MB501D は、手動溶接中に快適な制御を提供することを目的とした人間工学に基づいたハンドル設計を採用しています。

現在の製品情報では、トーチのオペレーター重視の設計の一部として、ハンドルの設計、トリガーの位置、およびケーブルのアセンブリが強調されています。

フレキシブルケーブルアセンブリ

柔軟なケーブル アセンブリにより、オペレータは大型または複雑なワークピースの周りでトーチをより簡単に配置できます。

産業用溶接では、ケーブルの柔軟性が重要です。ケーブルが過度に硬すぎると、オペレータの疲労が増大し、トーチの位置決めがより困難になる可能性があるためです。

3m、4m、5mのケーブルオプション

MB501D は以下で入手可能です。

• 3メートル

• 4m

• 5メートル

これにより、コンパクトな溶接ステーションだけでなく、より大きな製造エリアにも柔軟性が提供されます。

---

MB501D 水冷システムの仕組み

水冷 MIG トーチは、循環冷却システムを使用してトーチ アセンブリから熱を除去します。

高電流溶接中、トーチネック、フロントエンドコンポーネント、ケーブルおよび電気接続部で熱が発生します。

MB501D には、次のような専用の水冷コンポーネントが含まれています。

• ウォータークイックコネクタ

• 給水ホース

• 水冷リアボックス

• 水冷ユーロアダプター

• 水出口チューブ

• 冷却コネクタサポート

これらのコンポーネントは、現在の MB501D パーツ リストで特定されています。

500A で水冷が重要な理由

溶接電流が高くなると、熱管理がますます重要になります。

水冷は次のことに役立ちます。

• 熱の蓄積を減らす

• トーチの動作温度をより安定して維持します

• 溶接サイクルの延長をサポート

• オペレーターの快適性を向上

• トーチコンポーネントを過度の熱から保護する

MB501D の 500A / 450A 定格と 100% デューティ サイクル仕様により、その冷却システムは製品の位置付けの中心部分となります。

---

MB501D MIG トーチの部品と消耗品

MB501D は、保守可能な消耗品およびコンポーネント システムを使用します。

主要なコンポーネントは次のとおりです。

現在の部品リストでは、 テフロンとスチールのライナー構成の両方に加え、501D トーチ ヘッド、ガス ノズル、コンタクト チップ、コンタクト チップ ホルダー、ユーロ アダプター、水冷コンポーネントが特定されています。

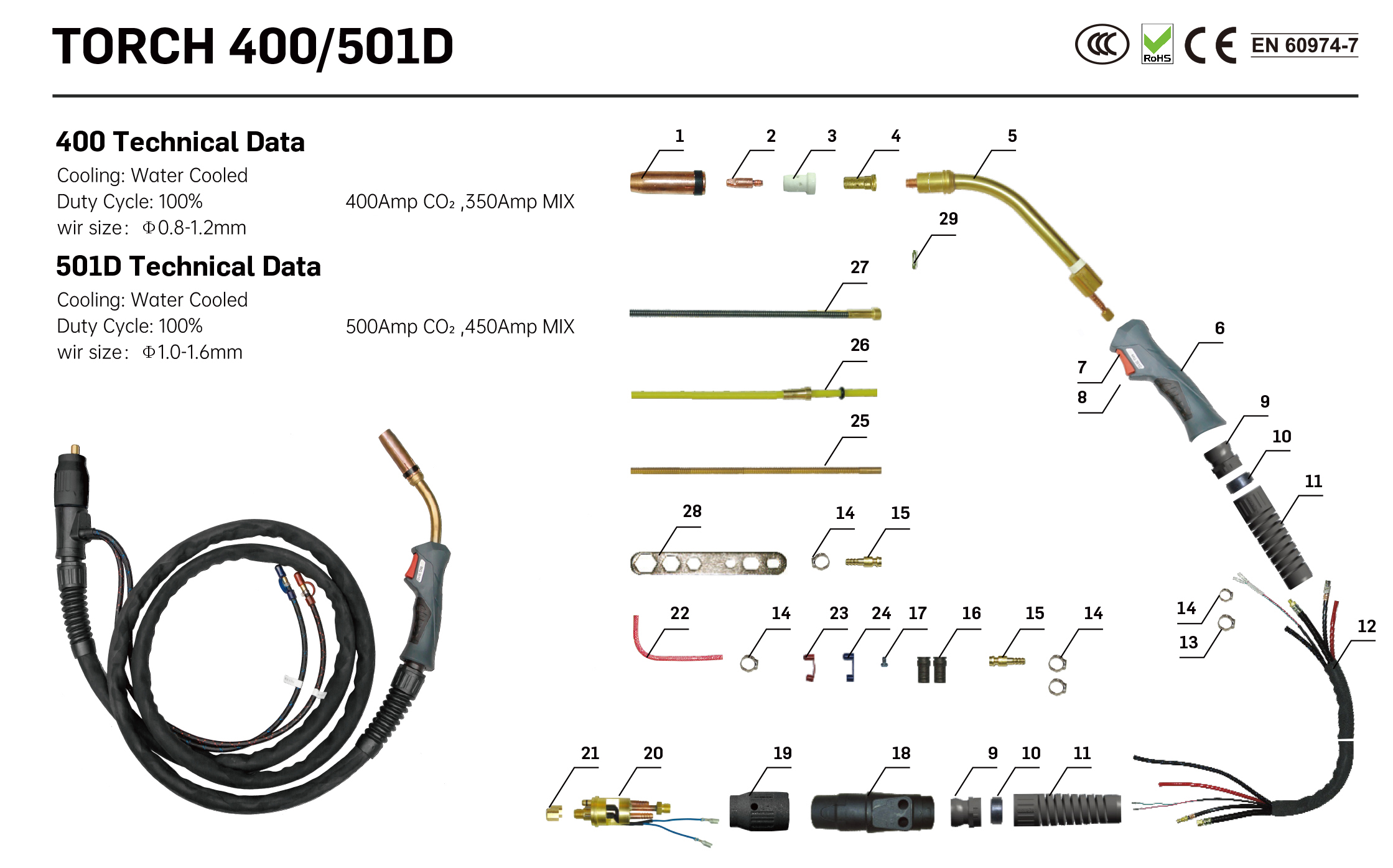

スペアパーツの詳細:

位置	コード	参照。	説明
1	IJDT0724	145.0085	ガスノズルΦ16mm
2	IJDV0016-12	140.0442	コンタクトチップΦ1.2mmE-CU/M8X30
3	IJDG0535	030.0190	白色セラミックガスディフューザー
4	IJDG0032	142.0022	コンタクトチップホルダー M8X25mm
5			トーチヘッド
5.1	IJDJ0066	034.0001	トーチヘッド 501D
5.2	IJDJ0060	033.0001	トーチヘッド 401D
6	IJDW0801-01		MIGハンドル ブルー/グリップ
7	IJIR0081	185.0031	トリガー
8	IJGU0885		ネジ M3X10
9	IJIK0032		MIGハンドル用ジョイント
10-1	IJIK0863		ハウジングリング/大/内側
10-2	IJIK0866		プラズマバックボックス用ハウジング/大
11	IJGU0833		ケーブルサポート用スプリング
12	IJDE0078		ケーブルアセンブリ 3m 401D-501D
13	IJGU0733		クランプΦ9.0
14	IJGU0741		クランプΦ8.0
15	IJAU8081	501.0114	クイックコネクター水Φ6/APH/
16	IJIK0775		水冷リアボックス用ホースサポート
17	IJGU0074		ネジ M4X6
18	IJIK0774		水冷用バックボックス
19	IJIK0083		アダプターナット/ブルー
20	IJUC0068	501.2156	ユーロセントラルアダプター本体/水冷
21	IJAU0082	501.0082	ライナーナット
22	IJLI0616		出力水チューブ M5X8mm 0.8m 赤
23	IJIK0317		水冷コネクタ用プラスチックサポート/レッド
24	IJIK0319		水冷コネクタ用プラスチックサポート/ブルー
25	IJJD0237		黄銅端子 Φ3.0X4.5mm 0.35m
26	IJJD0221	126.0039	テフロンライナー Φ3.0X4.5mm 3m 黄
27	IJJD0591	122.0056	スチールライナー Φ1.2～1.6mm 3m
28	IJDH6011		MIGトーチ用スパナ
29	IJAI6734	030.0019	インシュレーター 401D-501D
完成したトーチ
	IJDI2209-36		MIG 401D トーチ 3m ユーロ アダプター/スプリング ピン
	IJDI2200-36		MIG 401D トーチ 4m ユーロ アダプター/スプリング ピン
	IJDI2206-36		MIG 401D トーチ 5m ユーロ アダプター/スプリング ピン
	IJDI2209-36		MIG 501D トーチ 3m ユーロ アダプター/スプリング ピン
	IJDI2300-36		MIG 501D トーチ 4m ユーロ アダプター/スプリング ピン
	IJDI2306-36		MIG 501D トーチ 5m ユーロアダプター/スプリングピン

---

MB501D コンタクト チップ、ガス ノズルおよびライナー

消耗品は、ワイヤの送給、シールドガスの適用範囲、アークの安定性に直接影響します。

MB501D コンタクトチップ

リストされている MB501D 構成は、 M8 × 30 mm コンタクト チップを使用しています.

現在の製品ページでは 1.2 mm E-Cu コンタクト チップを指定していますが、MB501D 交換システムは、必要な消耗品の仕様に応じて他のワイヤ径に構成できます。

MB501D ガスノズル

標準でリストされているノズルは次のとおりです。

16mm

適切なシールドガスの流れを維持するために、ノズルに過剰なスパッタがないようにしてください。

MB501D ライナー

製品ページには次のものがリストされています。

• テフロンライナー

• スチールライナー

現在の部品リストでは、 3 m のテフロン ライナー と3 m のスチール ライナーが指定されています。 1.2 ～ 1.6 mm ワイヤ用に.

ライナーは線材と線径に応じて選択してください。

---

MB501D MIG トーチの用途

MB501D は、要求の厳しい MIG/MAG 溶接環境向けに設計されています。

現在の製品ページでは、 一般エンジニアリング、建設、電力関連産業、鉄道産業、重荷重産業などの用途を特定しています。.

重量鋼の製造

500A 定格により、MB501D は適切な重量鋼加工用途に適しています。

典型的な作業には次のものが含まれます。

• 構造コンポーネント

• 重機

• フレーム

• 産業機器

• 厚い金属アセンブリ

建設業

MB501D は、建設および構造製作における適切な MIG/MAG 溶接作業に使用できます。

機械製造業

このトーチは、より高い溶接電流と延長された溶接サイクルが必要な産業機械の製造に適しています。

鉄道と交通

現在の製品の位置づけには鉄道用途が含まれており、MB501D は適切な輸送機器の製造および修理業務に関連しています。

一般エンジニアリング

MB501D は、重工業、メンテナンス、工業生産を行うワークショップ向けに、大容量の水冷 MIG トーチ構成を提供します。

---

MB501D ではどのような材料を溶接できますか?

MB501D は、溶接ワイヤ、シールドガス、ライナー、コンタクトチップ、および溶接パラメータが正しく選択されている場合、互換性のある金属の MIG/MAG 溶接に使用できます。

代表的な材料には次のようなものがあります。

• 炭素鋼

• 軟鋼

• ステンレス鋼

• アルミニウム合金

アルミニウム溶接の場合、アルミニウムワイヤは鋼線よりも柔らかいため、ライナーとワイヤ送給システムに特別な注意を払う必要があります。

---

MB501D MIG トーチの互換性

MB501D は、適切な接続と冷却構成を使用した互換性のある MIG/MAG 溶接システム用に設計されています。

現在の部品リストでは、特に 水冷を備えたユーロセントラルアダプターを特定しています。.

MB501D MIG トーチを注文する前に、次のことを確認してください。

1. 溶接機コネクタ

2. トリガー/コントロール構成

3. 溶接電流

4. 線径

5. ライナータイプ

6. ケーブル長

7. 水の入口と出口の構成

8. 水冷クーラーの互換性

互換性に関する重要な注意事項

ユーロ コネクタは、すべての溶接機が完全に互換性があることを自動的に意味するわけではありません。

水冷アプリケーションの場合、 電気接続と冷却回路の両方に互換性がある必要があります。.

---

MB501D には水冷クーラーが必要ですか?

はい。 MB501D は水冷式 MIG 溶接トーチであり、適切な水冷システムとともに使用する必要があります。

これはページ上で目立つようにする重要なポイントです。

水冷式 MIG トーチは、冷却システムがトーチの定格動作構成の一部であるため、必要な冷却剤を循環させずに動作させてはいけません。

OEM 溶接システムの場合、トーチ、溶接機、ウォーター クーラーを互換システムとして指定する必要があります。

---

適切な MB501D ケーブル長の選択方法

3m MB501D MIG トーチ

3 m のケーブルは次の用途に適しています。

• コンパクトな溶接ステーション

• 固定作業エリア

• 作動距離の短縮

• ケーブル管理が重要なワークショップ

4m MB501D MIG トーチ

4 m のトーチは、作業範囲と操作性のバランスを提供します。

以下に適しています:

• 一般的な製造

• 機械製造業

• メンテナンス

• 中型ワーク

5m MB501D MIG トーチ

5 m のケーブルにより、以下の動作範囲が追加されます。

• 大型ワーク

• 重加工

• 大型溶接セル

• オペレータのより大きな動きを必要とするアプリケーション

現在の製品仕様では、 3 m、4 m、5 m のオプションが確認されています.

---

MB501D MIG トーチ メンテナンス ガイド

大電流水冷 MIG トーチでは、適切なメンテナンスが特に重要です。

冷却回路を点検する

長時間溶接する前に、クーラントの循環を確認してください。

検査:

• 給水ホース

• クイックコネクタ

• 冷却入口

• 冷却出口

• ウォータークーラー

冷却液の漏れをチェックする

ホースの損傷やコネクタの緩みは、冷却液の漏れを引き起こし、冷却性能を低下させる可能性があります。

ガスノズルの掃除

定期的に溶接スパッタを除去してください。

コンタクトチップの点検

コンタクトチップが摩耗、損傷した場合、または溶接ワイヤの直径に適合しなくなった場合は交換してください。

ライナーのメンテナンス

ライナーが汚れたり損傷したりすると、ワイヤ送給抵抗が増加する可能性があります。

ケーブルを検査する

避ける：

• 鋭い曲がり

• 粉砕

• 過度のねじれ

• 鋭利なエッジの上でケーブルを引きずる

トーチヘッドを確認する

501D トーチ ヘッドとフロントエンド コンポーネントに過度の磨耗や機械的損傷がないか検査します。

---

当社のカタログ:

インウェルト MIG 溶接トーチ.pdf

---

MB501D MIG トーチの一般的な問題と解決策

MB501D MIG トーチが過熱するのはなぜですか?

考えられる原因は次のとおりです。

• 冷却剤の流れが不十分

• ウォータークーラーの故障

• 冷却通路の詰まり

• 給水ホースの損傷

• コネクタが緩んでいる

• 定格条件外での動作

高電流溶接を続行する前に、冷却システム全体を確認してください。

MB501D を水冷なしで使用できますか?

いいえ、 MB501D は水冷式 MIG 溶接トーチとして設計されており、適切な冷却システムが必要です。

ワイヤーの送りが悪いのはなぜですか?

チェック：

• コンタクトチップ

• ライナー

• 線径

• ワイヤ送給ローラ

• ケーブルの曲げ

• ライナーの清浄度

なぜアークは不安定なのでしょうか?

考えられる原因は次のとおりです。

• 磨耗したコンタクトチップ

• ワイヤ送給不良

• 間違った溶接パラメータ

• シールドガスの問題

• 接地不良

• ライナーの損傷

過剰なスパッタが発生するのはなぜですか?

チェック：

• 溶接電圧

• ワイヤ送給速度

• シールドガス

• トーチ角度

• コンタクトチップの状態

• 素材の清浄度

過剰なスパッタが自動的に MIG トーチ全体の交換が必要であることを意味するとは考えないでください。

---

MB501D 水冷 MIG トーチ FAQ

MB501D MIG 溶接トーチとは何ですか?

MB501D は 、高電流溶接用途向けに設計された頑丈な水冷式 MIG/MAG 溶接トーチです。記載されている構成の定格は、100% デューティ サイクルで CO₂ で 500 A、混合ガスで 450 A です。

MB501D MIG トーチは何アンペアですか?

MB501D の定格は CO₂ で 500A、混合シールドガスで 450A です。.

MB501Dは水冷ですか？

はい。 MB501Dは 水冷式MIG溶接トーチです。.

MB501D のデューティ サイクルとは何ですか?

記載されているデューティ サイクルは 100%です.

MB501D はどのワイヤ サイズをサポートしていますか?

現在の INWELT 仕様には 1.0 ～ 1.6 mm の溶接ワイヤが記載されています.

MB501D はどのようなコンタクトチップを使用していますか?

リストされている構成では M8 × 30 mm コンタクト チップが使用されており、部品仕様には 1.2 mm E-Cu チップが含まれています。

MB501Dはどのようなガスノズルを使用していますか?

記載されているガスノズルの直径は 16 mmです。.

どのようなケーブル長が利用可能ですか?

MB501D は、 3 m、4 m、5 m のケーブル長で利用可能です.

MB501Dには水冷クーラーが必要ですか?

はい。これは水冷トーチであるため、互換性のある冷却剤循環システムを使用して操作する必要があります。

MB501D はどのようなライナーを使用していますか?

現在の部品リストには テフロン ライナーとスチール ライナーの両方が含まれており、溶接ワイヤと用途に応じた構成が可能です。

MB501Dは重溶接に適していますか?

はい。 500A CO₂ / 450A 混合ガス定格と 100% デューティ サイクル仕様により、大電流の工業用およびヘビーデューティ MIG/MAG 溶接に適しています。

MB501Dはアルミ溶接にも使用できますか？

はい、正しいライナー、コンタクトチップ、ワイヤ送給装置、シールドガスなど、溶接システム全体がアルミニウムワイヤに合わせて適切に構成されている場合に適用されます。

MB501Dはカスタマイズできますか?

はい。現在のページには、 OEM カラーのカスタマイズが可能であり、製品は OEM/ODM プロジェクトについて議論できると記載されています。

MB501D は卸売可能ですか?

はい。製品ページでは、サンプルのお問い合わせ、OEM/ODM 要件、代理店向けの供給をサポートしています。

---

OEM および卸売バイヤー向け MB501D MIG トーチ

MB501D はに最適です。 、溶接機器の販売代理店、輸入業者、溶接機メーカー、産業用 OEM 顧客.

B2B バイヤーにとって、製品仕様は購入決定の一部にすぎません。

重要な要素には次のようなものがあります。

• 安定した製品構成

• 安定した品質

• 交換用消耗品の入手可能性

• OEMブランディング

• ケーブル長のオプション

• パッケージングのカスタマイズ

• サンプルの入手可能性

• テクニカルサポート

• 長期供給

OEMのカスタマイズ

可能なカスタマイズ領域は次のとおりです。

• ロゴ

• ハンドルカラー

• 製品のラベル表示

• 包装

• ケーブル長

• 消耗品の構成

• コネクタ構成

• プライベートブランド生産

現在の製品ページでは、 OEM カラー カスタマイズ と OEM/ODM サポートがすでに特定されているため、これを小さな仕様フィールドとして残すのではなく、専用の B2B セクションに拡張する必要があります。

---

MB501D MIG トーチのサプライヤーとして INWELT を選ぶ理由?

INWELT は、 MB501D 水冷 MIG 溶接トーチを供給しています。 工業用溶接、流通、OEM 用途向けに

MB501D 製品構成は以下を提供します。

• 500A CO₂ 定格

• 450A混合ガス定格

• 100% デューティ サイクル

• 水冷設計

• 1.0 ～ 1.6 mm のワイヤ範囲

• 501D トーチヘッド

• 16mmガスノズル

• M8コンタクトチップシステム

• ユーロセントラルアダプター

• 水冷接続

• 3m / 4m / 5m ケーブルオプション

• 交換可能な消耗品

• OEMのカスタマイズ

• 卸売供給

また、詳細な部品リストにより、この製品は溶接ガン全体を交換するのではなく、部品の交換が必要なお客様に特に適しています。

---

MB501D MIG トーチのサンプルまたは見積もりをリクエストする

を探しています 500A水冷MIG溶接トーチのメーカーまたはサプライヤー?

以下を含む要件を送信してください。

• 必要数量

• 3m/4m/5mケーブル

• 溶接ワイヤ径

• 溶接電流

• コネクタ構成

• 水冷システム

• 接触子仕様

• ライナータイプ

• OEMブランディング

• 梱包要件

• ターゲット市場

INWELT は確認するのに役立ちます。 MB501D MIG トーチ構成を 、溶接機およびアプリケーションに適切な

MB501D サンプル、交換部品、OEM 構成、または次の溶接プロジェクトの卸売見積もりをリクエストしてください。
