INWELT PT20 20A ikke-HF manuell plasmaskjærebrenner

---

20A ikke-HF manuell plasmaskjærebrenner for lett metallskjæring

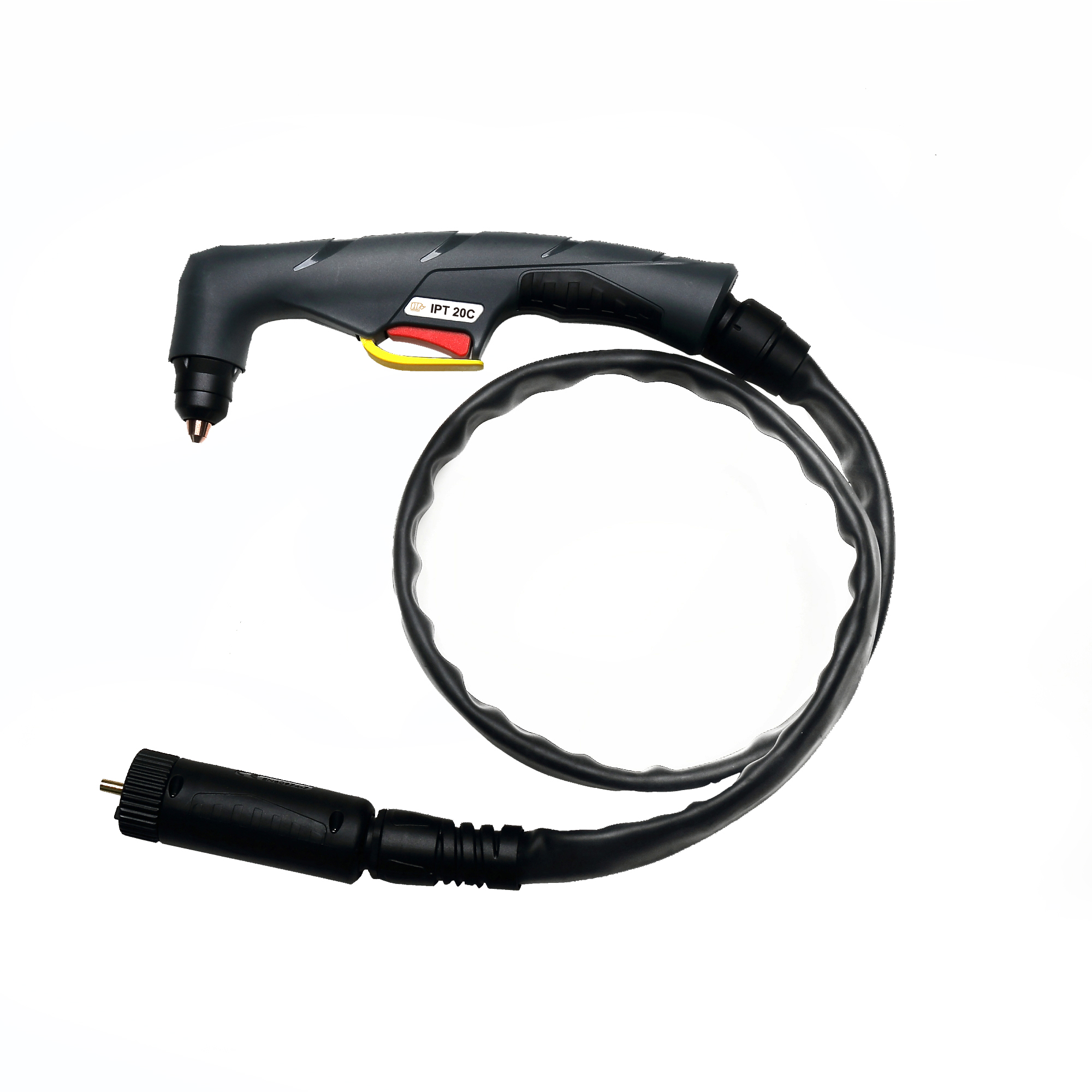

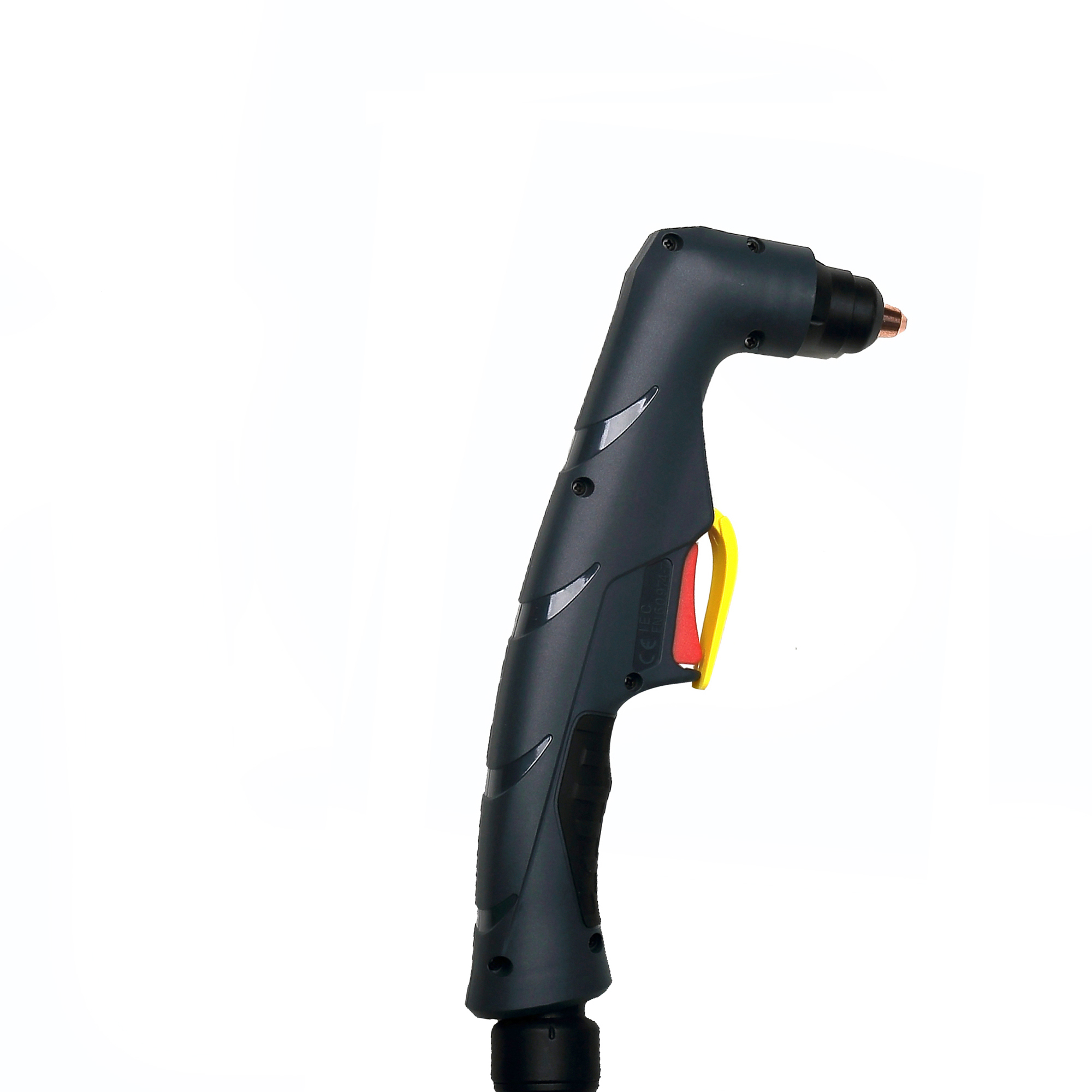

INWELT PT20 er en kompakt manuell plasmaskjærebrenner designet for lett skjæring, reparasjon, metallplater og vedlikeholdsapplikasjoner.

Den nåværende INWELT-konfigurasjonen er vurdert til 20A med en driftssyklus på 35 % og opererer med Air/N₂ som prosessgass.

Standardbrenneren bruker en 4 m kabelmontering og er tilgjengelig med direkte 2-leder og 4-leder kontrollkonfigurasjoner.

Gjeldende tekniske data spesifiserer ca. 2 bar gasstrykk, 30 l/min gasstrøm og anbefalt 15 sekunders etterstrømning.

PT20-produktfamilien inkluderer også standard og tilbakeslagende forbrukskonfigurasjoner sammen med utskiftbare kuttespisser, elektroder, diffusorer, brennerhoder, håndtak og sirkelskjærende tilbehør.

INWELT PT20 Tekniske spesifikasjoner

Spesifikasjon	INWELT PT20
Produkttype	Manuell plasmaskjærebrenner
Modell	PT20
Merke	INVELT
Vurdert gjeldende	20 A
Duty Cycle	35 %
Kjøling / Prosessgass	Luft / N₂
Buestart	Ikke-HF
Gasstrykk	Ca. 2 bar
Gassstrøm	Ca. 30 l/min
Anbefalt Post-Flow	Ca. 15 sekunder
Standard kabellengde	4 m
Operasjon	Manuell / håndholdt
Kontrollalternativer	2-leder / 4-leder
Forbindelse	Direkte
Standard tips	Ø0,6 mm / 20A
Ekstra forbruksvarer	20A / 30A familiedeler
OEM / ODM	Tilgjengelig
Private Label	Tilgjengelig

PT20 bør velges i henhold til plasmastrømkilde, lysbuestartmetode, strømstyrke, triggerkabling og brennertilkobling.

Hvordan PT20 ikke-HF plasmaskjærebrenneren fungerer

PT20 fungerer sammen med en kompatibel plasmastrømkilde, prosessgassforsyning og arbeidstilkobling.

Luft eller nitrogen kommer inn i fakkelen og strømmer gjennom diffusoren og forbruksdelene i frontenden.

Elektrisk energi ioniserer gassen og skaper en konsentrert plasmabue.

Kuttespissen begrenser buen slik at varme smelter elektrisk ledende materiale mens gasstrømmen fjerner smeltet metall fra kuttet.

Ikke-HF lysbuestart

PT20 bruker et ikke-høyfrekvent startsystem.

Dette betyr at lommelykten er designet for plasmasystemer som ikke er avhengige av en konvensjonell HF-tenningskrets.

Plasmaskjæreren og brenneren må bruke kompatibel startteknologi.

Ikke bytt ut en HF-lykt med en PT20 bare fordi strømstyrken ser lik ut.

Standard og tilbakeslagende konfigurasjoner

Det nåværende PT20-delsystemet inneholder både standard og bakoverslående lommelykt/forbruksmateriell.

Disse bør behandles som ulike tekniske arrangementer.

Bekreft alltid hvilken versjon som kreves før du bestiller elektroder, skjærespisser eller komplette brennerenheter.

---

Hvorfor velge PT20 for lett plasmaskjæring?

PT20 er beregnet for bruksområder der kompakt størrelse, manuell styring og skjæring med lavere strøm er viktigere enn kapasitet for tung plate.

Dens 20A-klassifisering gjør den egnet for kompatible plasmasystemer med lav effekt og tynnere elektrisk ledende materialer.

Den luftkjølte konstruksjonen holder brennersystemet enkelt fordi det ikke krever en væskekjølekrets.

Standardkabelen på 4 m gir praktisk arbeidsrekkevidde for små fabrikker, reparasjonsstasjoner og bærbare plasmaskjæreoppsett.

PT20 20A Kuttespiss

Den primære PT20-skjærespissen oppført av INWELT er:

INWELT	kodereferansespesifikasjon	-
IJWV0672-06	PD0116-06	Ø0,6 mm / 20A

Ø0,6 mm spissen tilsvarer hovedkonfigurasjonen for 20A PT20.

Kuttespissens åpning skal forbli rund og uskadet.

En forstørret eller forvrengt åpning kan bidra til ustabil bueoppførsel, bredere snitt og vinklet skjæring.

PT20 30A Tips: Er det en 30A lommelykt?

Den nåværende PT20-forbruksfamilien inkluderer også:

INWELT	kodereferansespesifikasjon	-
IJWV0672-08	PD0116-08	Ø0,8 mm / 30A

Tilstedeværelsen av et 30A forbruksmateriell betyr ikke automatisk at den komplette PT20-lykten bør markedsføres som en 30A-klassifisert lommelykt.

Den gjeldende INWELT-produktspesifikasjonen viser selve lommelykten ved 20A.

Med mindre ingeniørarbeid bekrefter en separat verifisert 30A lommelyktvurdering, hold hovedproduktenheten som:

PT20 = 20A

og beskriv 30A-spissen bare som en del av den bredere kompatible forbruksmateriellfamilien.

Denne forskjellen bidrar til å forhindre motstridende produktinformasjon i Google Søk og AI-genererte svar.

PT20 ryggslående kuttespisser

Det nåværende delesystemet inkluderer separate ryggspisser.

INWELT-	kodespesifikasjon
IJWV1671-06	Ø0,6 mm / 20A / Back-Striking Configuration
IJWV1671-08	Ø0,8 mm / 30A / Back-Striking Configuration

Tilbakeslående deler skal kun brukes med tilsvarende brennerhode- og elektrodekonfigurasjon.

Ikke bland standard og tilbakeslagende forbruksvarer med mindre kombinasjonen er teknisk bekreftet.

PT20 utvidede kuttespisser

Utvidede kuttespisser gir ekstra tilgang i områder der forbruksvarer med standard lengde kan være vanskelig å plassere.

Den nåværende PT20-serien inkluderer:

INWELT-	kodespesifikasjon
IJWV1610-06	Utvidet spiss / Ø0,6 mm / 10–20A / Tilbakeslag
IJWV1610-08	Forlenget spiss / Ø0,8 mm / 20–30A / Tilbakeslag

Utvidede spisser kan være nyttige for innfelte skjøter, hjørner og begrensede reparasjonsområder.

De skal fortsatt brukes innenfor det verifiserte strømområdet til den komplette brenneren og strømkilden.

PT20 elektrode- og diffusoralternativer

Standard elektrode

INWELT-kode: IJWC0671
Referanse: PR0110

Denne elektroden brukes i standard PT-serien av forbruksvarer.

Elektroden overfører elektrisk energi gjennom brenneren og slites gradvis under lysbuestart og skjæring.

Skift den ut når slitasjen blir for stor eller buestart blir upålitelig.

Tilbakeslående elektrode

INWELT-kode: IJWC1059
Referanse: 52582

Denne elektroden er beregnet for det tilsvarende oppsettet som slår tilbake.

Forlenget elektrode

INWELT-kode: IJWC1050
Referanse: 52583

Denne delen brukes med kompatible konfigurasjoner med utvidet forbruk.

Gass diffuser

INWELT-kode: IJWG1612
Referanse: 60028

Diffusoren fordeler prosessgass gjennom frontenden av brenneren.

Hold gasspassasjer rene og skift ut delen hvis den blir sprukket, forvrengt eller sterkt forurenset.

PT20 utvendig dysealternativer

PT20-systemet inkluderer forskjellige ytre dysekonstruksjoner.

INWELT	kodereferansebeskrivelse	-
IJWT0673-03	60389K	2-hulls bakelitt utvendig dyse
IJWT1673-05	—	2-hulls grå glassfiber utvendig munnstykke

Den utvendige dysen beskytter og posisjonerer de interne forbruksdelene.

Skift ut skadede eller sprukne isolasjonskomponenter før du fortsetter å kutte.

PT20 lommelykthode, håndtak og utløserdeler

INWELT leverer servicekomponenter for PT20-brennerreparasjon og ettermarkedsvedlikehold.

Komponent	INWELT-kode
Håndfakkelhode	IJWA0087
O-ring	IJGU0710
Manuelt plasmahåndtak	IJHW0049-01
Utløserbeskyttelsesdel	IJIK0733
Avtrekker	IJIR0081
Ledd	IJIK0809

Denne informasjonen på delenivå er nyttig for distributører fordi den gjør at PT20 kan støttes etter det originale fakkelsalget i stedet for å behandle hele brenneren som en engangsenhet.

PT20 komplette lommelyktkonfigurasjoner

Den nåværende PT20-serien inkluderer direktekoblede brennerenheter.

INWELT-	kodekonfigurasjon
IJWU02011	PT20 / 4 m / Direkte / 2-leder
IJWU02011-00	PT20 / 4 m / Direkte / 2-leder / Back-Striking
IJWU020011	PT20 / 4 m / Direkte / 4-leder
IJWU020011-00	PT20 / 4 m / Direkte / 4-leder / Back-Striking

Riktig kontrollkonfigurasjon må samsvare med plasmakutteren.

En 2-leder og 4-leder lommelykt bør ikke behandles som automatisk utskiftbar.

PT20 kabelmonteringsalternativer

Det nåværende produktsystemet inkluderer 4 m kabelsammenstillinger for PT20-konfigurasjoner.

Eksempler inkluderer:

INWELT-	kodekonfigurasjon
IJWO00902053-22	PT20 / 4 m / 2-leder / Direkte
IJWO00902055-22	PT20 / 4 m / Styrekabel / Direkte

Før du publiserer den endelige 2-leder/4-leder merkingen for hver kabel-SKU, verifiser de interne katalogbeskrivelsene slik at produktsiden, teknisk tegning og ERP-data bruker samme ordlyd.

Hvordan sjekke PT20 Plasma Cutter-kompatibilitet

En PT20 bør ikke velges bare fordi en maskin har en liknende brennertilkobling.

Kompatibilitet avhenger av hele grensesnittet.

Nøkkelkontrollene er:

Kompatibilitetselement	Hva skal bekreftes
Nåværende	Maskinens utgang samsvarer med det verifiserte PT20-området
Arc Start	Ikke-HF-system er kompatibelt
Lommelykttilkobling	Direkte tilkobling passer til maskinen
Trigger ledninger	Riktig 2-leder eller 4-leder arrangement
Type forbruksmateriell	Standard eller ryggslående
Prosessgass	Luft/N₂-system
Gasskrav	Ca. 2 bar / 30 L/min for gjeldende INWELT-konfigurasjon

For erstatningsordrer, gi plasmakuttermodellen sammen med klare fotografier av den originale brennerkontakten og kontrollkabling.

Dette er mer pålitelig enn å velge lommelykten basert på maskinens strømstyrke alene.

Hvorfor PT20 ikke bør markedsføres som en universell 60A lommelykt

Gjeldende tekniske data for PT20 viser en 20A merkestrøm.

Av den grunn bør det ikke stå at produktsiden er universelt kompatibel med standard 60A plasmakuttere.

En plasmakutter kan ha en høyere maksimal effekt enn brennerens klassifisering, men dette betyr ikke at brenneren trygt kan fungere med den maskinens fulle strøm.

Kompatibilitet må bekreftes av den faktiske strømkildedesignen og tiltenkt driftsområde.

For SEO og GEO er én klar bekreftet vurdering mer verdifull enn en bredere, men motstridende kompatibilitetspåstand.

Hvor tykk kan PT20 plasmabrenneren kutte?

Selve PT20-brenneren definerer ikke én universell maksimal materialtykkelse.

Faktisk skjærekapasitet avhenger av det komplette plasmasystemet, inkludert:

Faktor	hvorfor det betyr noe
Plasma strømkilde	Bestemmer tilgjengelig skjæreeffekt
Faktisk strøm	Påvirker lysbueenergi
Materialtype	Ulike metaller kutter forskjellig
Tipsstørrelse	Kontrollerer bueinnsnevring
Gasstrykk og strømning	Påvirker plasmadannelse og avkjøling
Reisehastighet	Påvirker penetrasjon og slagg
Fakkelhøyde	Påvirker bueform og forbruksslitasje
Nødvendig kuttekvalitet	Rent kutt og skjæring er forskjellige

Den eksisterende påstanden om at denne brenneren kan kutte 20 mm materiale bør fjernes med mindre INWELT har en dokumentert 20A systemtest som beviser dette resultatet.

For en 20A-lykt er en slik påstand spesielt viktig å verifisere før publisering.

Hvilke metaller kan PT20 kutte?

Når den brukes med et kompatibelt plasmaskjæresystem, kan PT20 brukes på elektrisk ledende metaller som karbonstål, bløtt stål, rustfritt stål, aluminium, kobber og messing.

Lommelykten bestemmer ikke uavhengig om en bestemt tykkelse kan kuttes.

Bruk alltid den komplette plasmakutterens testede skjæreparametere.

Anbefalt lufttilførsel for PT20

Gjeldende INWELT-spesifikasjonslister

Parameterspesifikasjon	:
Prosessgass	Luft / N₂
Gasstrykk	Ca. 2 bar
Gassstrøm	Ca. 30 l/min
Post-Flow	Ca. 15 sekunder

Ren, tørr prosessgass bidrar til å opprettholde stabil skjæreytelse og forbruksvarelevetid.

Fuktighet, kompressorolje og partikler kan påvirke brennerens ytelse negativt.

Trykket bør kontrolleres i henhold til plasmakutterens driftsprosedyre mens gassen strømmer.

PT20 Sirkelskjæringstilbehør

Den nåværende PT20 tilbehørsfamilien inkluderer verktøy for kontrollert sirkelskjæring.

IJTN0718 er oppført som et sirkelskjærende vedlegg.

IJTN0684 er oppført som et rullestativ med skiftenøkkel for den relaterte plattformen i PT-serien.

Dette tilbehøret kan bidra til å opprettholde et mer konsistent forhold mellom fakkel og arbeid når du skjærer sirkler eller følger kontrollerte stier.

Bekreft alltid mekanisk kompatibilitet med den valgte brennerkonfigurasjonen.

Typiske bruksområder for PT20

PT20 er best posisjonert for manuell plasmaskjæring med lavere strøm enn tung industriplateskjæring.

Egnede bruksområder inkluderer fabrikasjon av lett metallplate, bilreparasjon, vedlikehold, HVAC-arbeid, reparasjon av små maskiner, verkstedfabrikasjon, spesialtilpassede metallprosjekter og andre applikasjoner der en kompakt 20A-klasse plasmabrenner er passende.

Det endelige valget bør alltid være basert på den faktiske strømkilden og kuttebehovet.

PT20 vedlikehold og inspeksjon av forbruksvarer

Inspiser elektroden

Sjekk elektroden regelmessig for overdreven senterslitasje.

Skift den ut før alvorlig slitasje forårsaker upålitelige lysbuestarter eller skader skjæretuppen.

Inspiser kuttespissen

Dyseåpningen skal forbli rund og ren.

Bytt ut en spiss hvis åpningen blir forstørret, oval eller brent.

Inspiser diffusoren

Sørg for at gasskanalene forblir åpne og at diffusoren sitter riktig.

Inspiser den utvendige dysen

Bytt ut sprukne eller skadde isolasjonsdeler.

Inspiser O-ringen

Kontroller O-ringen på brennerhodet for skade eller gasslekkasje.

Inspiser kabelen

Se etter slitasje, kutt, varmeskader og overdreven bøying.

---

Reservedelsdetaljer:

	Kode	Ref.	Beskrivelse
EN	IJWU02011		Plasmalykt IPT20C /4M/ Direkte/ 2 ledninger
EN	IJWU02011-00		Plasmalykt IPT20C /4M/ Direkte/ 2 ledninger/ Tilbakeslag
B	IJWU020011		Plasmalykt IPT20C /4M/ Direkte/4 ledninger
B	IJWU020011-00		Plasmalykt IPT20C /4M/ Direkte/4 ledninger / Tilbakeslag

（Med ' ●' er standardkon）
Posisjonskode				Ref.					Beskrivelse
1									Utvendig dyse
1.1		IJWT0673-03					60389K		Utvendig dyse IPT20C 2 hull /bakelitt
1.2		IJWT1673-05							Utvendig munnstykke IPT20C 2 hull /grå glassfiber
2									Tupp
2.1		IJWV0672-06		PD0116-06					Spiss Φ0,6 mm/20A IPT20C
2.2		IJWV0672-08		PD0116-08					Spiss Φ0,8 mm/30A IPT20C
3									Tupp
3.1		IJWV1671-06					51318.06		Spissen Φ0,6 mm/20A IPT20C/Back Striking
3.2		IJWV1671-08					51318.08		Spissen Φ0,8 mm/30A IPT20C/Ryggslående
4									Utvidet tips
4.1		IJWV1610-06					51318L.06		Forlenget spiss Φ0,6 mm/10-20A IPT20C/Back Striking
4.2		IJWV1610-08					51318L.08		Forlenget spiss Φ0,8 mm/20-30A IPT20C/Back Striking
5 ●		IJWG1612					60028		Diffusor IPT20C-60
6 ●		IJWC0671		PR0110					Elektrode/IPT20C-60
7		IJWC1059					52582		Elektrode/IPT20C-60/Back Striking
8		IJWC1050					52583		Forlenget elektrode/IPT20C-60/Back Striking
9		IJWA0087							IPX-45/60 HÅND LAMPHODE
9a		IJGU0710					51620.60		'O'-ring Φ18x15mm
10		IJHW0049-01							PLASMA håndtak manual/IPT20-60/IPX brennerhode
11		IJIK0733							Beskyttelsesdel/Plasma/Gul
12		IJIR0081					07301.20		Avtrekker
13		IJIK0809							Fuge/liten/ny type
14									Kabelmontering
14.1		IJWO00902053-22							Kabelmontering/IPT20C-25/4M/2 ledninger/IPX-brennerhode/Direkte
14.2		IJWO00902055-22							Kabelmontering/IPT20C-25/4M/2 ledninger/IPX-brennerhode/Direkte
15		IJDH6017							Nøkkel for plasma
16		IJTN0718							Sirkelskjærefeste
16.1		IJTN0684							Rullestativ IPT20C-60 / med skiftenøkkel

---

Vår katalog:

INWELT PLASMA LYKKEKATALOG.pdf

---

Vanlige PT20 plasmaskjæringsproblemer

Arc vil ikke starte

Sjekk elektroden, skjærespissen, arbeidstilkoblingen, gasstilførselen, utløserkretsen og maskinkompatibiliteten.

Arc er ustabil

Kontroller gassstrøm, elektrodetilstand, dysetilstand og elektriske tilkoblinger.

Overdreven slagg

Sjekk kjørehastighet, skjærestrøm, brennerhøyde og forbruksmateriellets tilstand.

Forbruksvarer slites raskt

Mulige årsaker inkluderer forurenset luft, feil strøm, overdreven lysbuestart, skadede elektroder eller feilaktige forbruksvarer.

Fakkel overopphetes

Sjekk om brenneren brukes over dens 20A / 35 % duty-cycle rating.

Tillat tilstrekkelig avkjøling og kontroller gasstrømmen før du fortsetter.

OEM PT20 Plasma Lommelykt Produksjon av INWELT

INWELT leverer plasmaskjærebrennere og erstatningsforbruksvarer til produsenter av plasmautstyr, sveise- og skjæremerker, importører, distributører, grossister og industrielle forsyningsselskaper.

OEM- og ODM-prosjekter kan evalueres i henhold til maskingrensesnitt og målmarkedskrav.

Tilpasning kan inkludere merkevarebygging, produktetiketter, kabelsammenstillinger, 2-leder eller 4-leder kontrollkonfigurasjoner, forbrukssett, emballasje med private merker, instruksjonsmateriale og bulkkartonger.

For OEM-prosjekter, oppgi plasmakuttermodellen, utgangsområdet, startmetoden, ledningskonfigurasjonen og forventet innkjøpsmengde.

Hvorfor kjøpe PT20 lommelykter og forbruksvarer fra INWELT?

PT20-produktsystemet inkluderer komplette brennersammenstillinger samt erstatningsspisser, elektroder, diffusorer, ytre dyser, brennerhoder, håndtak, triggere, kabelsammenstillinger og sirkelskjærende tilbehør.

For distributører gjør dette det mulig å bygge et komplett ettermarkedsprogram i stedet for å selge bare den første fakkelen.

Nøyaktige INWELT-delkoder forenkler også gjentatt bestilling og bidrar til å redusere feil ved valg av forbruksvarer.

Ofte stilte spørsmål om PT20 plasmaskjærebrenneren

Hvilken strømstyrke er INWELT PT20?

Hovedproduktet fra INWELT PT20 er vurdert til 20A i henhold til gjeldende tekniske data.

Hva er PT20 arbeidssyklus?

Den gjeldende spesifikasjonen viser en driftssyklus på 35 %.

Bruker PT20 HF-tenning?

Ingen.

Den nåværende PT20 er designet for et ikke-HF-startsystem.

Bruker PT20 en pilotbue?

Den nåværende produktinformasjonen beskriver lommelykten som ikke-HF og pilot-bue-kapabel, mens delesystemet også inneholder separate tilbakeslagende konfigurasjoner.

Bekreft den nøyaktige brennerversjonen før du bestiller forbruksvarer.

Hvilken gass bruker PT20?

Den gjeldende spesifikasjonen viser Air/N₂.

Hvilket lufttrykk krever PT20?

Gjeldende tekniske data fra INWELT viser omtrent 2 bar.

Hvilken gassstrøm krever PT20?

Gjeldende spesifikasjon viser ca. 30 l/min.

Hvilken kabellengde er standard?

Standard PT20 kabellengde er 4 m.

Hva er standard PT20-skjærespissen?

Den viktigste 20A-konfigurasjonen bruker:

IJWV0672-06 – Ø0,6 mm / 20A

Tilbyr INWELT en 30A PT20-spiss?

Ja.

Den nåværende delefamilien inkluderer:

IJWV0672-08 – Ø0,8 mm / 30A

Dette endrer imidlertid ikke automatisk hovedbrennerens vurdering fra 20A til 30A.

Hva er forskjellen mellom standard og tilbakeslagende PT20-forbruksvarer?

Det tilbakeslagende systemet bruker tilsvarende spisser og elektroder designet for den konfigurasjonen.

Standard og tilbakeslagsdeler bør ikke blandes uten teknisk bekreftelse.

Kan PT20 brukes på hvilken som helst 60A plasmakutter?

Ingen.

Selve PT20 er for øyeblikket vurdert til 20A.

Maskinens startsystem, driftsstrøm, tilkobling og triggerkabling må samsvare.

Hvor tykt kan PT20 kutte?

Det er ingen universell tykkelse bestemt av fakkelen alene.

Bruk den testede skjærekapasiteten til den komplette plasmakutteren som opererer innenfor PT20s verifiserte strømområde.

Kan PT20 kutte i rustfritt stål?

Ja, når den brukes med et kompatibelt plasmaskjæresystem.

Kan PT20 kutte aluminium?

Ja.

Aluminium er elektrisk ledende og kan plasmakuttes med et egnet plasmasystem.

Leverer INWELT PT20 reservedeler?

Ja.

Spisser, elektroder, diffusorer, ytre dyser, brennerhoder, håndtak, triggere, kabler og relatert tilbehør er tilgjengelig i henhold til konfigurasjonen.

Tilbyr INWELT OEM PT20 plasmalykter?

Ja.

OEM/ODM og private label-konfigurasjoner er tilgjengelige for kvalifiserte B2B-kunder.

Be om et tilbud for INWELT PT20 plasmaskjærebrenner

For kompatibilitetsbekreftelse, oppgi plasmakutterens merke og modell, nominell utgangsstrøm, startmetode, original brennermodell, kontaktbilde, kontrolltrådkonfigurasjon, nødvendige forbruksvarer og estimert innkjøpsmengde.

INWELT kan deretter bekrefte riktig konfigurasjon av PT20 komplett brenner og reservedeler.
