LTM101 plasmakuttende fakkel

Det er den populære LTM101 -plasmakuttende fakkel. HF -tenning, lett å starte bue. Den er kompatibel med standarden for 100A plasmakuting CNC -maskin. Maskinmerket ville være Rilon, Riland, Jasic, Mitech, Chiry, UNT, Krypton, Longetivity og så videre.

Modell:
LTM101
Merke:
IWELT
Kode:
IJWU0671
Pliktsyklus:
60%
Lengde:
6m
Kjøling:
Luft

Lengde:	6m
Kobling:	3/8g 1/4G M141 M161.5 Sentral adapter
Tilgjengelighet:

Mengde:



Spørre Legg til kurv

Produktbeskrivelse

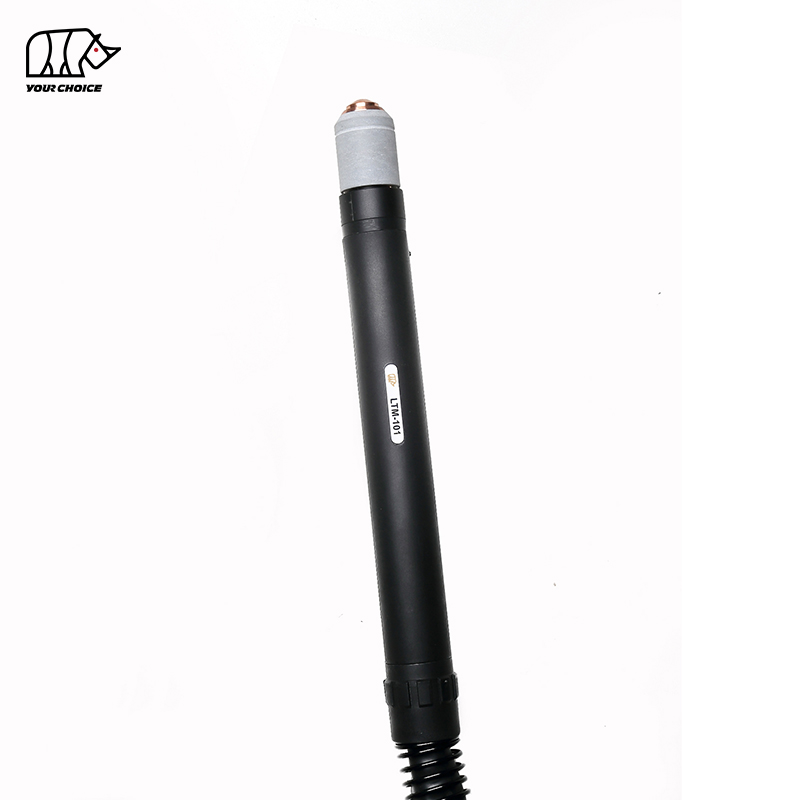

LTM-101-plasmakutting-torch

Introdusering av inwelt LTM101: konstruert for 100A CNC plasmakuttere

Den inwelt LTM101 plasmakuttende fakkel er eksplisitt konstruert for optimal ytelse med 100A plasmakuting CNC -maskiner. Dette gjør det til et ideelt valg for automatiserte skjæreoperasjoner der presisjon, konsistens og repeterbarhet er avgjørende. LTM101 er kjent for sin formidable skjæringskapasitet, og kan uanstrengt kutte gjennom materialer fra 35 mm til en imponerende 40mm (ca. 1,38 til 1,57 tommer) i tykkelse. Enten driften involverer generell ingeniørfag, storskala konstruksjon, jernbaneinfrastruktur eller de tunge kravene til industriell produksjon, er LTM101 bygget for å overgå forventningene, og konsekvent leverer rene, presise kutt med minimal dross og maksimal effektivitet. Det er den fakkel for å oppnå resultater av høy kvalitet i krevende CNC-skjæringsmiljøer.

Viktige funksjoner og teknologiske fordeler med LTM101

Den overlegne ytelsen og holdbarheten til den inwelt LTM101 plasmakuttende fakkel er et direkte resultat av dens gjennomtenkte design, avansert teknologi og bruk av materialer av høy kvalitet.

Høyfrekvens (HF) tenning for uanstrengt lysbue som starter

En hjørnestein-funksjon i LTM101 er dets HF) tenningssystem (High-Frequency (HF) . Denne sofistikerte mekanismen sikrer en umiddelbar og konsistent bueinitiering, kritisk, uten å kreve direkte kontakt med arbeidsstykket. Denne ikke-kontakt starten reduserer slitasje betydelig på forbruksvarer, og forlenger dermed levetiden og reduserer driftskostnadene. Enda viktigere er det at det sikrer en ren, presis start på hvert snitt, minimerer materialavfall og forbedrer den generelle skjæringseffektiviteten, spesielt avgjørende for automatisert CNC -operasjoner der konsistent starter er avgjørende.

Robust skjærekapasitet: Støt gjennom 35-40mm tykke plater

er optimalisert for en 100A strøm , LTM101 plasmakuttende fakkel og har en eksepsjonell skjærekapasitet, som er i stand til å skille stålplater rent mellom 35 mm og 40 mm i tykkelse . Dette gjør det til et utrolig kraftig og allsidig verktøy for et bredt spekter av tunge metallbearbeidingsprosjekter. Fakkelen er konstruert for å opprettholde en stabil og tett konsentrert plasmabue selv med sin maksimale kapasitet, noe som er viktig for å oppnå presise kutt med minimal drossdannelse og redusert opprydding etter kutt, noe som fører til betydelig tid og kostnadsbesparelser.

Optimalisert for CNC plasmakutingsmaskiner

'M ' i LTM101 betegner utformingen for maskinbruk , noe som gjør den perfekt egnet for CNC (datamaskin numerisk kontroll) plasmaskjæringssystemer . Den stabile lysbuen, jevn ytelse og pålitelig HF -tenning er kritisk for automatiserte prosesser der menneskelig inngripen minimeres. Fakkelens design sikrer sømløs integrasjon og pålitelig drift innen sofistikerte CNC -oppsett, noe som gir svært nøyaktige, repeterbare kutt over store partier med materiale.

Forbedret operatørkomfort og enestående holdbarhet

Inwelt LTM101 forstår viktigheten av operatørkomfort, spesielt i krevende industrielle omgivelser, og har et plasthåndtak med høy tetthet . Denne ergonomiske designen gir et sikkert og behagelig grep, noe som reduserer operatørens utmattelse betydelig under langvarig bruk og gir større kontroll under manuell intervensjon eller oppsett. Utover komfort er fakkels holdbarhet av største viktighet. Et isolert kabelteksel er genialt integrert i designet. Dette beskyttende laget beskytter fakkels interne ledninger fra de tøffe realitetene i et skjæremiljø, inkludert høye temperaturer, slipende elementer og sprut. Denne robuste beskyttelsen utvider kabelens levetid betydelig og sikrer jevn, pålitelig strømlevering, og bidrar til fakkels samlede levetid og reduserer vedlikeholdsbehov.

Omfattende forbruksvarer inkludert for øyeblikkelig bruk

For å sikre at du kan begynne å skjære oppgaver uten forsinkelse, kommer LTM101 med et forhåndsinstallert sett med essensielle forbruksvarer . Denne praktiske pakken inkluderer vanligvis:

Dyse (tips): avgjørende for å innsnevre plasmabuen og lede gasstrømmen. Ulike åpningsstørrelser kan være tilgjengelige for optimalisert skjæring.

Elektrode: Den vitale komponenten som genererer plasmabuen. Den slites gradvis ned under drift og krever periodisk erstatning.

Virvel ring (gassdiffusor): Denne komponenten former gasstrømmen rundt elektroden for å skape den nødvendige virvlende virvelen for en stabil og fokusert plasmastrøm.

Shield Cup: Gir beskyttelse for de interne forbruksvarer fra smeltet metallsprut og hjelper til med å opprettholde riktig motstandsavstand fra arbeidsstykket, noe som er avgjørende for kuttkvalitet. Å ha disse forbruksvarer av høy kvalitet som er lett tilgjengelige og forhåndsinstallerte sikrer at fakkelen er klar for øyeblikkelig utplassering i verkstedet eller produksjonslinjen.

Tekniske data:

Nåværende	100amp	Gasstrøm	180LPM
Duty Cycle	60%	Tenning	Hf
Gass	Luft	POST FLOW	100 sekunder anbefalt
Gasstrykk	4,5-5,0 bar	Standardlengde	6m

Detaljerte tekniske spesifikasjoner: Å pakke ut LTM101s kraftverksfunksjoner

Et dypt dykk i de tekniske spesifikasjonene til inwelt LTM101 avslører sine nøyaktige ingeniørvitenskapelige og robuste driftsgrenser, som er viktig for å matche det til dine spesifikke kuttekrav.

Nåværende: 100 amp - Denne høye strømstyrken er kjernen i LTM101s evne til å kutte tykke materialer effektivt og presist.

Gasstrøm: 180 LPM (liter per minutt) - En optimalisert gasstrømningshastighet er helt kritisk. Det sikrer dannelsen av en stabil, kraftig plasmabue, samtidig som den gir essensiell kjøling for fakkelkomponentene og kuttesonen. Denne nøyaktige strømmen bidrar direkte til å kutte kvalitet og forbruksvarig levetid.

Duty Cycle: 60% - Dette betyr at fakkelen kan fungere på sin maksimale 100A -utgang i 6 minutter ut av hver 10 -minutters syklus. Denne høye pliktssyklusen er et kjennetegn på industriell utstyr, og betegner robuste interne komponenter og effektiv varmeavledning, noe som gir mulighet for vedvarende, kraftig drift med minimal driftsstans.
Tenning: HF (høyfrekvent) tenning -som tidligere fremhevet, dette gir pålitelig, ikke-kontaktbueinitiering, reduserer slitasje på forbruksvarer og sikrer konsekvente starter.

Kjølemetode: Luftkjølt - Dette effektive kjølesystemet bruker strømmen av trykkluft for å spre varme generert under drift. Luftkjøling forenkler systemet sammenlignet med væskekjølte oppsett, noe som gjør fakkelen lettere, mer bærbar og enklere å vedlikeholde, uten at det går ut over ytelsen ved den nominelle permperingen.

Standardlengde: 6 meter (ca. 20 fot) - Denne sjenerøse kabellengden gir rikelig rekkevidde og fleksibilitet, avgjørende for å navigere rundt i store arbeidsstykker, og lette integrasjonen med forskjellige CNC -bordstørrelser og gi mulighet for allsidig posisjonering i arbeidsområdet ditt.

Anbefalt post -flow: 100 sekunder - Dette er en avgjørende sikkerhets- og lang levetidsfunksjon. Etter at plasmabuen er slukket, fortsetter trykkluften å strømme i 100 sekunder. Denne forlengede etterløpet avkjøles effektivt fakkeltysen og elektroden, og forhindrer raskt termisk sjokk og forlenger levetiden til disse viktige forbruksvarene betydelig.

Gasstrykk: 4,5-5,0 bar - Opprettholdelse av riktig gasstrykk innenfor dette spesifiserte området er avgjørende for optimal plasmabuedannelse, konsistent kuttkvalitet og effektiv forbruksbruk. Avvik kan føre til ustabile buer, dårlige kutt og akselerert forbruksbruk.

Viktige reservedeler og vedlikehold: Opprettholdende topp ytelse

For å sikre langsiktig pålitelighet og optimal skjæreytelse av din inwelt LTM101 plasma-skjæringslakk, er jevnlig vedlikehold og eksklusiv bruk av ekte reservedeler helt avgjørende.

LTM101 er designet for enkelt vedlikehold, og Changzhou Inwelt gir en omfattende liste over lett tilgjengelige reservedeler for både hånd- og maskinfyller, noe som sikrer minimal driftsstans. Disse inkluderer vanligvis:

Kontakt tips / dyser: Tilgjengelig i forskjellige størrelser og gjennomføringsvurderinger for å sikre riktig bue -innsnevring og gasstrøm.
Elektroder: kjernekomponenten som genererer plasmabuen.
Virvleringer / diffusorer: Kritisk for å forme gasstrømmen.
Skjoldkopper: Beskytt de interne komponentene mot sprut og sett avstand.
Beholder Caps: Fest forbruksartiklene på plass.
O-ringer: Forsikre deg om at gassforseglinger.
Torch Body Components: Inkludert hodesamlinger og håndtak.
Kabelmontering: Komplette erstatningskabler i standardlengder.

Beste praksis for å opprettholde din LTM101 -fakkel:

Daglig forbruksinspeksjon: Før hver bruk, inspiser dysen, elektroden, virvel ring og skjoldkopp. Se etter tegn på slitasje, pitting, drossoppbygging eller en forstørret åpning. Bytt dem proaktivt, selv om de virker minimalt slitt, for å opprettholde optimal kuttkvalitet og forlenge fakkelens levetid.

Forsikre deg om ren, tørrluftforsyning: Dette er viktig. Forurenset trykkluft (som inneholder fuktighet, olje eller partikler) vil redusere forbruksvarig levetid drastisk og nedbryte kuttkvaliteten. Invester i luftfiltrering og tørkesystemer av høy kvalitet.

Kontroller gasstrykk og strømning: Sett alltid gasstrykket (4,5-5,0 bar) og strømningshastighet (180 LPM) i henhold til de anbefalte spesifikasjonene. Feil innstillinger fører til ustabile buer og for tidlig forbruksbruk.

Rengjør fakkelkroppen regelmessig: Hold fakkellegemet, spesielt området rundt forbruksboliger, fri for sprut og rusk for å forhindre elektriske shorts og sikre riktig luftstrøm.
Riktig kabelstyring: Unngå skarpe knekk eller knusing av fakkelkabelen. Oppbevar det pent for å forhindre interne ledningsskader, noe som kan føre til uberegnelig ytelse eller fullstendig feil.

Følg tollsyklus: Respekter 60% pliktsyklus. Å la fakkelen avkjøles etter utvidede skjæreperioder forhindrer overoppheting av interne komponenter, og dermed utvider dermed levetiden og forhindrer kostbare reparasjoner.

Reservedeledetaljer:

Hånd fakkel
Kode	Ref.		Beskrivelse
IJWU6961	PA1450		Plasmakuttende fakkel LT101/6M M14 × 1
Ijwu6967			Plasmakuting fakkel LT101/6M 3/8G
Ijwu6968	PA1452		Plasmakuttende fakkel LT101/6M sentral adapter
IJWU6969			Plasmakuttende fakkel LT101/6M M16 × 1,5
IJWU6960			Plasmakuting fakkel LT101/6M 1/4G
Machine Torch
Kode	Ref.		Beskrivelse
IJWU0671	PA0110		Plasmakuting Auto Torch LTM101/6M M14 × 1
IJWU0677	PA0111		Plasmakuting Auto Torch LTM101/6M Central Adapter
IJWU0692			Plasmakuting Auto Torch LTM101/6M 1/4G
IJWU0693			Plasmakuting Auto Torch LTM101/6M 3/8G
IJWU0694			Plasmakuting Auto Torch LTM101/6M M16 × 1,5

Stilling	Kode	Ref.		Beskrivelse
1	IJTN0069	CV0014		Fire Point Edspacer/LT100-150
2	IJTN0078	CV0012		Double Point Edspacer/LT100-150
3	IJTN0077	CV0011		Spacer Spring LT100-150
4	IJWT0677	PC0111		Utenfor dysen LT101
5	IJTN0095	CV0039		Four Point Crown Shield med isolator/LT101-141
6	IJTN0089	CV0023		Spacer for kontaktskjæring/LT101-141
7	IJWT0691	PC0130		Kontaktdyse Støttedeksel/LT101
8				Tupp
8.1	IJWV0617-11	PD0101-11		Tips φ1.1mm LT101-141
8.2	IJWV0617-14	PD0101-14		Tips φ1.4mm LT101-141
8.3	IJWV0617-17	PD0101-17		Tips φ1.7mm LT101-141
9	IJWG0617	PE0101		Diffuser LT101-141
10	IJWC0617	PR0101		Elektrodeplasma LT101-141
11	IJAO0770			AirTube/LT100-101
12	IJTN0000			Låsemutter
13	IJTN0014	CV0008		Kontaktskjæring/LT101-151
14	IJTN0015	CV0009		Lang kontaktskjæring/LT101-151
15				Tupp
15.1	IJWV0673-14	PD0117-14		Utvidet tips φ1.4mm/LT101-151
15.2	IJWV0673-17	PD0117-17		Utvidet tips φ1.7mm/LT101-151
15.3	IJWV0677			Utvidet tips 50A/LT101-151
16	IJWC0672	PR0116		Utvidet elektrodeplasma LT101
17	IJWA0606			Plasma fakkelhode LT101
17a	IJGU0697	EA0131		'O ' ring φ18.77x1.78mm i silisium
17b	IJWG9017			Frontin Sulator/LT101
18	IJHW0046			Plasma håndlemal/aseries/rød
19	IJIK0733			Beskyttelsesdel/plasma/gul
20	IJIR0081	185.0031		Avtrekker
21	IJIK0805			Felles/stor/ny type
22				Kabelmontering
22.1	IJWO00210077-00			Kabelmontering/LT100-101/10MMQ/6Matt.1/8g
22.2	IJWO00210071-00			Kabelmontering/LT100-101/10MMQ/6M Central Adapter
22.3	IJWO10210077-00			Kabelmontering/LTM100-101/10MMQ/6Matt.1/8g
22.4	IJWO10210071-00			Kabelmontering/LTM100-101/10MMQ/6M Central Adapter
22.5	IJWO0642			Kabelmontering/LT100-101/6M/Central Adapter
23	IJDH6017			Nøkkel for plasma
24	IJWA0676			Plasma fakkelhode LTM101
24a	IJHW0024	W0300144		Fiberglassposisjonsrør/LTM
25				Kabelmontering LTM
25.1	IJAU5698			Koblingsadapter 1/8G-1/4G
25.2	IJAU5697			Koblingsadapter 1/8G-3/8G
25.3	IJAU5699			Koble til adapter 1/8G-M14 × 1
25.4	IJAU5690			Koble til adapter 1/8G-M16 × 1,5
26 Ijay0089 FY0023 Central Adapter Torch Side Plasma 5pins
27 IJTN0088 CV0022 SIRKEL CUTTING AKTION/LT100-151
