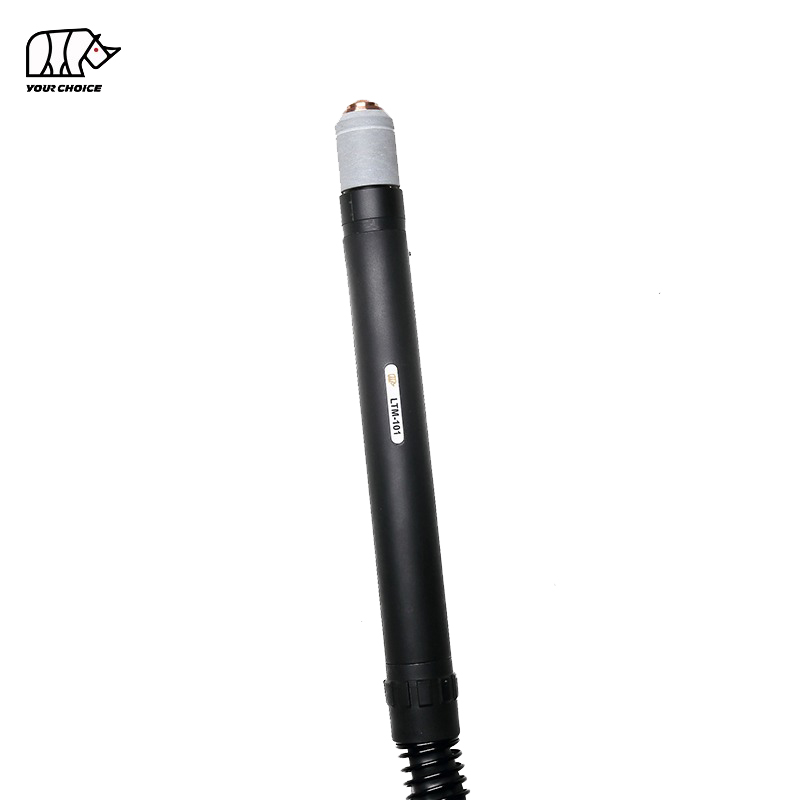

INWELT LTM101 プラズマ切断トーチは、100A プラズマ切断 CNC マシンで最適なパフォーマンスを発揮できるように明確に設計されています。このため、精度、一貫性、再現性が最重要視される自動切断作業に理想的な選択肢となります。恐るべき切断能力で知られる LTM101 は、厚さ 35 mm から 40 mm (約 1.38 ～ 1.57 インチ) の範囲の材料を難なく切断できます。一般エンジニアリング、大規模建設、鉄道インフラ、または工業生産の厳しい要求が含まれる業務のいずれであっても、LTM101 は期待を上回るように構築されており、ドロスを最小限に抑え、効率を最大限に高めてクリーンで正確な切断を一貫して実現します。要求の厳しい CNC 切断環境で高品質の結果を達成するための頼りになるトーチです。
INWELT LTM101 プラズマ切断トーチの優れた性能と耐久性は、その思慮深い設計、高度な技術、高品質の素材の使用の直接の結果です。
LTM101 の基礎となる機能は、 高周波 (HF) 点火システムです。この洗練された機構により、ワークピースとの直接接触を必要とせずに、即時かつ一貫したアークの開始が確実に行われます。この非接触スタートにより、消耗品の磨耗が大幅に軽減されるため、消耗品の寿命が延び、運用コストが削減されます。さらに重要なのは、すべての切断でクリーンで正確な開始を保証し、材料の無駄を最小限に抑え、全体的な切断効率を向上させることです。これは、安定した開始が不可欠な自動 CNC 操作にとって特に重要です。
用に最適化された 100A 電流、 LTM101 プラズマ切断トーチは の鋼板をきれいに切断できる優れた切断能力を誇ります 厚さ 35mm ～ 40mm。これにより、広範囲の重作業金属加工プロジェクトにとって、信じられないほど強力で多用途なツールとなります。このトーチは、最大能力でも安定した高密度のプラズマ アークを維持するように設計されており、これはドロスの生成を最小限に抑え、切断後の洗浄作業を減らして正確な切断を達成するために不可欠であり、大幅な時間とコストの節約につながります。
LTM101 の「M」は、 機械使用向けの設計を示しており、 に最適です CNC (コンピューター数値制御) プラズマ切断システム。安定したアーク、一貫した性能、信頼性の高い HF 点火は、人間の介入を最小限に抑える自動化プロセスにとって非常に重要です。トーチの設計は、洗練された CNC セットアップ内でのシームレスな統合と信頼性の高い動作を保証し、大量の材料バッチにわたって高精度かつ再現性の高い切断を可能にします。
特に要求の厳しい産業環境において、オペレーターの快適性の重要性を理解しているため、INWELT LTM101 は 高密度プラスチック ハンドルを備えています。この人間工学に基づいたデザインは、安全で快適なグリップを提供し、長時間使用時のオペレーターの疲労を大幅に軽減し、手動介入またはセットアップ時の制御を向上させます。快適さ以上に、トーチの耐久性が最も重要です。絶縁 ケーブル カバーが デザインに巧みに組み込まれています。この保護層は、高温、研磨要素、スパッタなどの過酷な切断環境からトーチの内部配線を保護します。この堅牢な保護により、ケーブルの寿命が大幅に延長され、安定した信頼性の高い電流供給が保証され、トーチ全体の寿命に貢献し、メンテナンスの必要性が軽減されます。
切断作業を遅滞なく開始できるように、 LTM101 には 必須の消耗品のセットが事前にインストールされています。この便利なパッケージには通常、次のものが含まれます。
ノズル (先端): プラズマ アークを狭め、ガスの流れを方向付けるために重要です。最適な切断のために、さまざまなオリフィス サイズを使用できる場合があります。
電極: プラズマ アークを生成する重要なコンポーネント。使用中に徐々に磨耗していきますので、定期的な交換が必要です。
スワール リング (ガス ディフューザー): このコンポーネントは電極の周囲のガス流を形成し、安定した集中プラズマ ストリームに必要な渦巻きを作成します。
シールド カップ: 溶融金属の飛散から内部の消耗品を保護し、切断品質に重要なワークピースからの適切なスタンドオフ距離を維持するのに役立ちます。これらの高品質の消耗品がすぐに入手でき、事前に取り付けられているため、トーチを作業場や生産ラインにすぐに導入できるようになります。
| 現在 | 100アンペア | ガスの流れ | 180LPM |
| デューティサイクル | 60% | 点火 | HF |
| ガス | 空気 | ポストフロー | 100秒を推奨 |
| ガス圧 | 4.5-5.0バール | 標準長さ | 6M |
INWELT LTM101 の技術仕様を詳しく調べると、特定の切断要件に適合させるために不可欠な、正確なエンジニアリングと堅牢な動作制限が明らかになります。
電流: 100 アンペア - この高いアンペア数定格は、厚い材料を効率的かつ正確に切断する LTM101 の機能の中核です。
ガス流量: 180 LPM (リットル/分) - 最適化されたガス流量が非常に重要です。安定した強力なプラズマ アークの形成を保証すると同時に、トーチ コンポーネントと切断ゾーンに不可欠な冷却も提供します。この正確な流れは、切断品質と消耗品の寿命に直接貢献します。
デューティ サイクル: 60% - これは、トーチが 10 分サイクルごとに 6 分間、最大 100A 出力で動作できることを意味します。この高デューティ サイクルは産業グレードの機器の特徴であり、堅牢な内部コンポーネントと効率的な熱放散を意味し、ダウンタイムを最小限に抑えた継続的な高負荷の動作を可能にします。
点火: HF (高周波) 点火 - 前述したように、これにより信頼性の高い非接触アーク開始が実現され、消耗品の摩耗が軽減され、安定した始動が保証されます。
冷却方式: 空冷 - この効率的な冷却システムは、圧縮空気の流れを利用して動作中に発生する熱を放散します。空冷は液冷セットアップと比較してシステムを簡素化し、定格アンペア数での性能を損なうことなく、トーチを軽量化し、持ち運びやすく、メンテナンスが容易になります。
標準長さ: 6 メートル (約 20 フィート) - この十分なケーブル長により、十分な到達距離と柔軟性が提供され、大きなワークピースの周囲を移動するのに不可欠であり、さまざまなサイズの CNC テーブルとの統合が容易になり、作業スペース内での多彩な位置決めが可能になります。
推奨されるポストフロー: 100 秒 - これは重要な安全性と長寿命機能です。プラズマアークが消えた後も、圧縮空気は 100 秒間流れ続けます。この長時間にわたるポストフローにより、トーチのノズルと電極が効果的に冷却され、急激な熱衝撃が防止され、これらの重要な消耗品の寿命が大幅に延長されます。
ガス圧力: 4.5 ～ 5.0 Bar - この指定範囲内で正しいガス圧力を維持することは、最適なプラズマ アーク形成、一貫した切断品質、および消耗品の効率的な使用にとって最も重要です。逸脱すると、アークが不安定になったり、切断が不十分になったり、消耗品の摩耗が加速したりする可能性があります。
INWELT LTM101 プラズマ切断トーチの長期信頼性と最適な切断性能を確保するには、一貫したメンテナンスと純正スペアパーツの独占使用が極めて重要です。
LTM101 はメンテナンスが容易になるように設計されており、常州インウェルトはハンド トーチとマシン トーチの両方ですぐに入手できるスペアパーツの包括的なリストを提供し、ダウンタイムを最小限に抑えます。これらには通常、次のものが含まれます。
コンタクトチップ/ノズル: 適切なアーク狭窄とガス流を確保するために、さまざまなサイズとアンペア数が用意されています。
電極: プラズマ アークを生成する中心コンポーネント。
スワールリング/ディフューザー: ガスの流れを形成するために重要です。
シールド カップ: 内部コンポーネントをスパッタから保護し、スタンドオフ距離を設定します。
保持キャップ: 消耗品を所定の位置に固定します。
O リング: ガスシールを確保します。
トーチ本体コンポーネント: ヘッド アセンブリとハンドルを含みます。
ケーブル アセンブリ: 標準の長さの完全な交換用ケーブル。
消耗品の毎日の検査: 毎回使用する前に、ノズル、電極、スワール リング、およびシールド カップを目視検査してください。摩耗、穴あき、ドロスの蓄積、またはオリフィスの拡大の兆候がないか確認してください。最適な切断品質を維持し、トーチの寿命を延ばすために、磨耗がほとんどないように見える場合でも、積極的に交換してください。
清潔で乾燥した空気の供給を確保する: これは最も重要です。汚染された圧縮空気 (水分、油、または粒子を含む) は、消耗品の寿命を大幅に短縮し、切断品質を低下させます。高品質の空気ろ過および乾燥システムに投資します。
ガス圧力と流量の確認: 常に推奨仕様に従ってガス圧力 (4.5 ～ 5.0 Bar) と流量 (180 LPM) を設定してください。設定が正しくないと、アークが不安定になり、消耗品の早期摩耗が発生します。
トーチ本体を定期的に清掃してください。 電気ショートを防ぎ、適切な空気の流れを確保するために、トーチ本体、特に消耗品ハウジングの周囲にスパッタや破片が付着しないようにしてください。
適切なケーブル管理: トーチ ケーブルの鋭いねじれや潰れを避けてください。内部ワイヤーの損傷を防ぐため、正しく保管してください。損傷によってパフォーマンスが不安定になったり、完全な故障が発生したりする可能性があります。
デューティ サイクルを遵守する: 60% のデューティ サイクルを尊重します。長時間の切断後にトーチを冷却することで、内部コンポーネントの過熱が防止され、その結果、コンポーネントの寿命が大幅に延長され、高価な修理が回避されます。
 ハンドトーチ |
||||
| コード | 参照。 | 説明 | ||
| IJWU6961 | PA1450 | プラズマ切断トーチ LT101/6m M14×1 | ||
| IJWU6967 | プラズマ切断トーチ LT101/6m 3/8G | |||
| IJWU6968 | PA1452 | プラズマ切断トーチ LT101/6m センターアダプター | ||
| IJWU6969 | プラズマ切断トーチ LT101/6m M16×1.5 | |||
| IJWU6960 | プラズマ切断トーチ LT101/6m 1/4G | |||
| マシントーチ | ||||
| コード | 参照。 | 説明 | ||
| IJWU0671 | PA0110 | プラズマ切断オートトーチ LTM101/6m M14×1 | ||
| IJWU0677 | PA0111 | プラズマ切断オートトーチ LTM101/6m センターアダプター | ||
| IJWU0692 | プラズマ切断オートトーチ LTM101/6m 1/4G | |||
| IJWU0693 | プラズマ切断オートトーチ LTM101/6m 3/8G | |||
| IJWU0694 | プラズマ切断オートトーチ LTM101/6m M16×1.5 | |||
| 位置 | コード | 参照。 | 説明 | |
| 1 | IJTN0069 | CV0014 | 4点式エドスペーサー/LT100-150 | |
| 2 | IJTN0078 | CV0012 | ダブルポイントエドスペーサー/LT100-150 | |
| 3 | IJTN0077 | CV0011 | スペーサースプリング LT100-150 | |
| 4 | IJWT0677 | PC0111 | 外側ノズル LT101 | |
| 5 | IJTN0095 | CV0039 | インシュレーター付4点クラウンシールド/LT101-141 | |
| 6 | IJTN0089 | CV0023 | コンタクトカット用スペーサー/LT101-141 | |
| 7 | IJWT0691 | PC0130 | コンタクトノズル保持キャップ/LT101 | |
| 8 | ヒント | |||
| 8.1 | IJWV0617-11 | PD0101-11 | 先端Φ1.1mm LT101-141 | |
| 8.2 | IJWV0617-14 | PD0101-14 | 先端Φ1.4mm LT101-141 | |
| 8.3 | IJWV0617-17 | PD0101-17 | 先端Φ1.7mm LT101-141 | |
| 9 | IJWG0617 | PE0101 | ディフューザー LT101-141 | |
| 10 | IJWC0617 | PR0101 | 電極プラズマ LT101-141 | |
| 11 | IJAO0770 | エアチューブ/LT100-101 | ||
| 12 | IJTN0000 | ロックナット | ||
| 13 | IJTN0014 | CV0008 | コンタクトカットアタッチメント/LT101-151 | |
| 14 | IJTN0015 | CV0009 | ロングコンタクト切断アタッチメント/LT101-151 | |
| 15 | ヒント | |||
| 15.1 | IJWV0673-14 | PD0117-14 | 延長先端Φ1.4mm/LT101-151 | |
| 15.2 | IJWV0673-17 | PD0117-17 | 延長先端Φ1.7mm/LT101-151 | |
| 15.3 | IJWV0677 | 延長チップ50A/LT101-151 | ||
| 16 | IJWC0672 | PR0116 | 拡張電極プラズマLT101 | |
| 17 | IJWA0606 | プラズマトーチヘッド LT101 | ||
| 17a | IJGU0697 | EA0131 | シリコン製「O」リング Φ18.77x1.78mm | |
| 17b | IJWG9017 | フロンティンシュレーター/LT101 | ||
| 18 | IJHW0046 | プラズマハンドマニュアル/Aシリーズ/レッド | ||
| 19 | IJIK0733 | 保護部/プラズマ/イエロー | ||
| 20 | IJIR0081 | 185.0031 | トリガー | |
| 21 | IJIK0805 | ジョイント/ビッグ/新型 | ||
| 22 | ケーブルアセンブリ | |||
| 22.1 | IJWO00210077-00 | ケーブルアセンブリ/LT100-101/10MMQ/6MATT.1/8G | ||
| 22.2 | IJWO00210071-00 | ケーブルアセンブリ/LT100-101/10MMQ/6Mセンターアダプター | ||
| 22.3 | IJWO10210077-00 | ケーブルアセンブリ/LTM100-101/10MMQ/6MATT.1/8G | ||
| 22.4 | IJWO10210071-00 | ケーブルアセンブリ/LTM100-101/10MMQ/6M中央アダプター | ||
| 22.5 | IJWO0642 | ケーブルアセンブリ/LT100-101/6M/センターアダプター | ||
| 23 | IJDH6017 | プラズマ用スパナ | ||
| 24 | IJWA0676 | プラズマトーチヘッド LTM101 | ||
| 24a | IJHW0024 | W0300144 | グラスファイバーポジションチューブ/LTM | |
| 25 | ケーブルアセンブリLTM | |||
| 25.1 | IJAU5698 | 接続アダプター 1/8G-1/4G | ||
| 25.2 | IJAU5697 | 接続アダプター 1/8G-3/8G | ||
| 25.3 | IJAU5699 | 接続アダプター1/8G-M14×1 | ||
| 25.4 | IJAU5690 | 接続アダプター 1/8G-M16×1.5 | ||
| 26 IJAY0089 FY0023 中央アダプター トーチ側 プラズマ 5 ピン | ||||
| 27 IJTN0088 CV0022 サークルカットアタッチメント/LT100-151 | ||||
