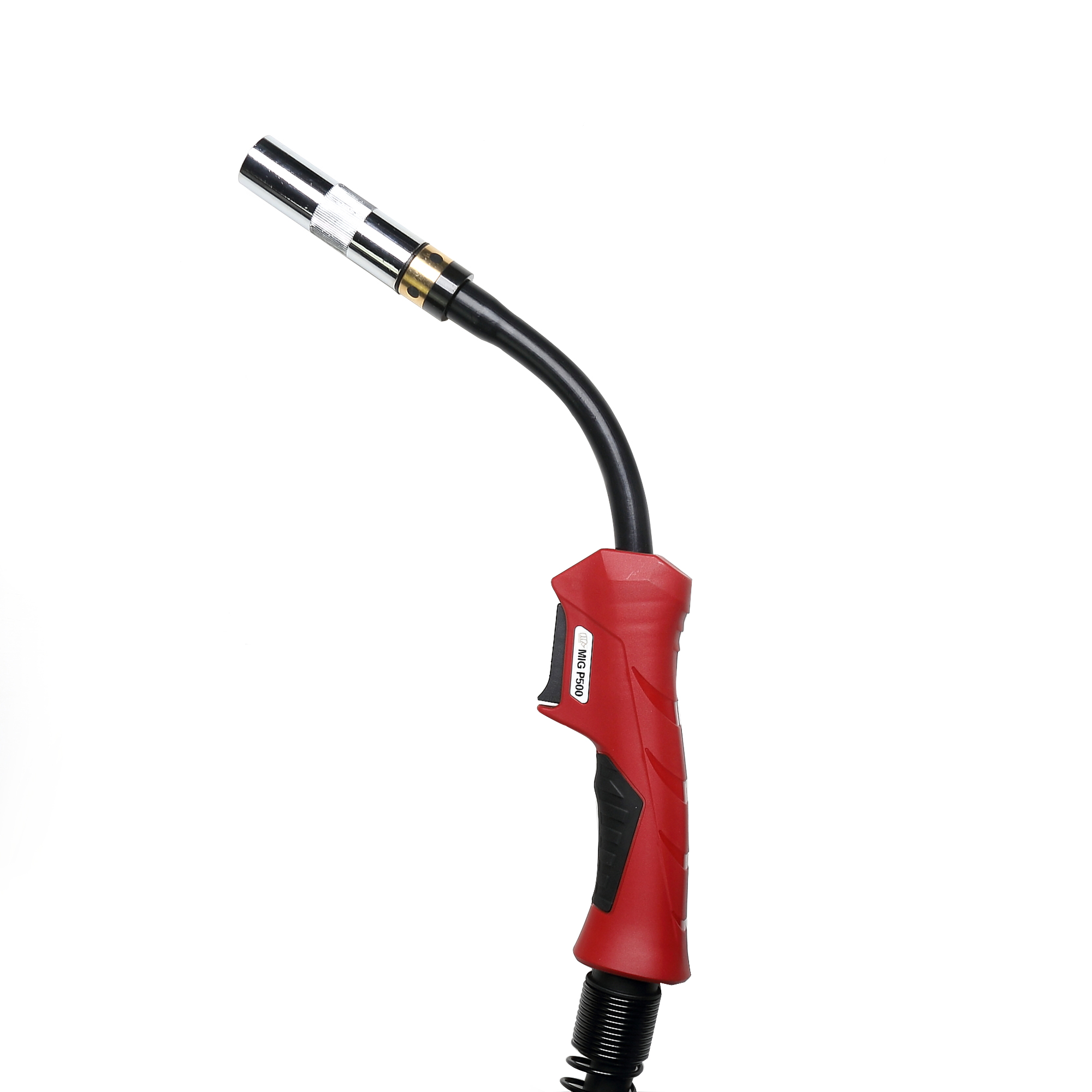

A INWELT P500 é uma tocha de soldagem Panasonic resfriada a ar MIG /MAG para serviço pesado, classificada em 500A com CO₂ e 450A com gás de proteção misto em um ciclo de trabalho de 60%. Suporta fio de soldagem de Ø0,8–1,6 mm e está disponível com opções de cabo de 3 m, 4 m e 5 m. Projetado para soldagem manual industrial MIG , o P500 é fornecido para distribuidores, compradores industriais e projetos OEM/ODM .
P500
INWELT
IJDU6241-100
Resfriado a gás
60%, 500 Amp de CO2, 450 Amp de mistura
0,8-1,6mm
| Comprimento: | |
|---|---|
| Disponibilidade: | |
| Quantidade: | |
O estilo INWELT P500 Panasonic Tocha de soldagem MIG é uma pistola de soldagem /MAG MIG /MAG para serviço pesado e resfriada a ar, projetada para aplicações de soldagem manual de alta corrente. É classificado em 500A com gás de proteção CO₂ e 450A com gás de proteção misto em um ciclo de trabalho de 60%..
O P500 suporta diâmetros de fio de soldagem de Ø0,8 mm a Ø1,6 mm e está disponível com conjuntos de cabos de 3 m, 4 m e 5 m. Sua construção refrigerada a gás permite que ela opere sem um sistema externo de refrigeração líquida, tornando-a uma opção para aplicações de soldagem industrial onde a corrente e o ciclo de trabalho exigidos estão dentro das especificações nominais da tocha.
Como parte do INWELT PANA Series , o P500 está posicionado acima do P350 na capacidade nominal de corrente de soldagem. Destina-se a oficinas de fabricação, instalações industriais, fornecedores de manutenção de equipamentos e distribuidores de equipamentos de soldagem.
INWELT fornece pistolas de soldagem P500 MIG e componentes de reposição relacionados para requisitos internacionais de compra no atacado, industrial e OEM/ODM .
As especificações a seguir descrevem a linha de produtos padrão INWELT P500.
| Especificação | INWELT P500 |
|---|---|
| Marca | INWELT |
| Modelo | P500 |
| Tipo de produto | Panasonic -Estilo Tocha de soldagem MIG |
| Processo de Soldagem | MIG / MAG ( GMAW ) |
| Método de resfriamento | Refrigerado a gás / Refrigerado a ar |
| Corrente nominal com CO₂ | 500A |
| Corrente nominal com gás misto | 450A |
| Ciclo de trabalho | 60% |
| Diâmetro do fio de soldagem | Ø0,8–1,6 mm |
| Opções de comprimento de cabo | 3m / 4m / 5m |
| Interface de conexão | Confirme o conjunto da tocha selecionado |
| Componentes front-end | Bocal de gás, ponta de contato, difusor, isolador e pescoço da tocha |
| Aplicativo | Manual Industrial MIG /Soldagem MAG |
| Opções de fornecimento | Atacado / OEM / ODM |
As correntes nominais aplicam-se ao ciclo de trabalho especificado e às condições do gás de proteção.
A configuração correta da tocha deve ser selecionada de acordo com a máquina de solda, alimentador de arame, gás de proteção, corrente de soldagem necessária, diâmetro do arame de soldagem e duração da operação.
Para pedidos de reposição ou em grandes quantidades, o modelo completo da tocha, a configuração do conector e as especificações dos consumíveis devem ser confirmados antes da produção.
O INWELT P500 é especificado para operações de soldagem MIG /MAG de alta corrente.
Suas especificações de corrente nominal de soldagem são:
500A com gás de proteção CO₂
450A com gás de proteção misto
Ciclo de trabalho de 60%
Essas classificações ajudam os compradores industriais a avaliar o P500 para aplicações que exigem maior capacidade de corrente do que tochas de soldagem manuais MIG de classificação inferior.
A corrente de soldagem real deve permanecer dentro das condições operacionais térmicas e elétricas especificadas.
O P500 usa uma configuração de tocha de soldagem resfriada a ar, também conhecida como resfriada a gás, MIG .
Ao contrário de uma tocha resfriada a água, a P500 não requer um sistema separado de circulação de água de resfriamento.
Isso pode simplificar a configuração geral do equipamento, onde uma tocha resfriada a ar fornece capacidade de corrente e desempenho de ciclo de trabalho suficientes.
Entretanto, uma tocha resfriada a ar não se destina à operação ilimitada em sua corrente nominal máxima.
A soldagem de alta corrente gera cargas térmicas significativas no pescoço da tocha, no bico de contato, nos componentes frontais e no conjunto do cabo. O ciclo de trabalho especificado e a condição apropriada dos consumíveis devem, portanto, ser mantidos.
O P500 está disponível com comprimentos de cabo padrão de:
3 metros
4 metros
5 metros
O comprimento apropriado do cabo depende do layout da estação de trabalho de soldagem, da distância do alimentador de arame e do movimento necessário do operador.
Cabos mais curtos podem reduzir o roteamento desnecessário de cabos em áreas de soldagem compactas.
Cabos mais longos proporcionam alcance de trabalho adicional, mas devem ser instalados sem flexão excessiva ou esforço mecânico.
Para aplicações industriais, o conjunto de cabos também deve ser adequado à corrente de soldagem necessária e à configuração de alimentação do arame.
O P500 foi projetado em torno de um conjunto de pistola de soldagem portátil MIG com consumíveis frontais substituíveis.
Os componentes passíveis de manutenção típicos incluem:
Cabo da tocha de soldagem
Conjunto de gatilho
Pescoço da tocha
Bocal de gás
Dica de contato
Difusor de gás
Componentes isolantes
Revestimento de fio de soldagem
Montagem de cabos
Componentes de conexão traseira
Esses componentes devem ser selecionados de acordo com a especificação real de montagem do P500.
A compatibilidade das peças de reposição deve ser confirmada usando referências de produtos, dimensões técnicas ou amostras aprovadas.
O INWELT P500 tem um ciclo de trabalho especificado de 60%.
O ciclo de trabalho descreve o tempo de soldagem permitido dentro de um período operacional padrão de dez minutos na carga nominal declarada e nas condições de teste.
Com um ciclo de trabalho de 60%, a tocha pode operar por seis minutos durante um período de dez minutos nas condições nominais aplicáveis, seguido por tempo suficiente sem soldagem para permanecer dentro dos seus limites térmicos.
Corrente nominal: 500A
Gás de proteção: CO₂
Ciclo de trabalho: 60%
Corrente nominal: 450A
Gás de proteção: Gás misto
Ciclo de trabalho: 60%
Não se deve presumir que o P500 tenha um ciclo de trabalho de 100% em 500A ou 450A.
A temperatura operacional de uma pistola de soldagem MIG pode ser influenciada por:
Corrente de soldagem
Tempo de arco ligado
Composição do gás de proteção
Condição das conexões elétricas
Condição de montagem do cabo
Condição da ponta de contato e do pescoço da tocha
Temperatura ambiente
Posição de soldagem e acesso à peça
Para soldagem de produção de alta corrente, os operadores devem verificar a temperatura da tocha e as condições dos consumíveis como parte da manutenção de rotina.
Se o processo de soldagem pretendido exigir operação contínua além do ciclo de trabalho nominal, uma configuração adequada de ciclo de trabalho mais alto ou uma tocha resfriada a água deverá ser avaliada.
A compatibilidade do conector é uma consideração importante ao solicitar uma pistola de soldagem de reposição P500.
As pistolas de soldagem estilo Panasonic podem ser fornecidas com diferentes interfaces mecânicas e elétricas dependendo da máquina de solda e do alimentador de arame.
A configuração completa do conector deve ser verificada antes de confirmar a compatibilidade.
Os sistemas de conectores centrais estilo PNA e Euro não são automaticamente intercambiáveis.
A conexão necessária deve ser verificada quanto a:
Dimensões da conexão de energia
Alinhamento da alimentação do fio de soldagem
Conexão de gás de proteção
Fiação de controle de gatilho
Acessório mecânico
Configuração de montagem de cabos
Os compradores não devem presumir que uma tocha P500 será conectada a todas as máquinas de solda MIG simplesmente porque a máquina tem uma classificação de corrente adequada.
Ao substituir uma pistola de solda existente, forneça o modelo da máquina de solda, o modelo do alimentador de arame e fotografias do conector existente.
| Comprimento do cabo | Consideração típica sobre seleção |
|---|---|
| 3 metros | Estações de soldagem compactas e distâncias de trabalho mais curtas |
| 4 metros | Estações de trabalho de fabricação industrial em geral |
| 5 metros | Áreas de trabalho maiores que exigem alcance adicional do operador |
O comprimento do cabo deve ser avaliado juntamente com o desempenho da alimentação do fio e os requisitos de roteamento do cabo.
Para aplicações OEM , a montagem final do cabo e a configuração do conector devem ser confirmadas a partir das especificações técnicas.
Os consumíveis e peças de reposição da pistola de soldagem P500 devem corresponder à configuração real do conjunto frontal e do cabo do P500.
Embora algumas famílias de produtos de tochas MIG possam compartilhar certos designs de cabos ou acessórios, as peças não devem ser consideradas intercambiáveis apenas porque parecem semelhantes.
Para pedidos de substituição, INWELT recomenda confirmar a referência da peça original, dimensões ou amostra do produto.
| Componente | Função principal | Informações necessárias para pedido |
|---|---|---|
| Bocal de gás | Direciona o gás de proteção ao redor do arco de soldagem | Dimensões do bico e tipo de acessório |
| Dica de contato | Transfere a corrente de soldagem para o fio do eletrodo | Diâmetro, rosca e comprimento do fio |
| Difusor de Gás | Distribui gás de proteção na parte frontal da tocha | Configuração da cabeça da tocha e dimensões da peça |
| Isolador | Fornece separação elétrica quando necessário | Configuração correspondente da cabeça da tocha |
| Pescoço da tocha | Suporta a montagem front-end e o caminho de transferência atual | Geometria e conexão do pescoço |
| Forro de arame | Guia o fio do eletrodo através do cabo | Diâmetro do fio, tipo de fio e comprimento do cabo |
| Conjunto de gatilho | Controla a operação de soldagem | Alternar e controlar a configuração |
| Conjunto de cabos | Transporta corrente de soldagem, fio e gás através da pistola | Requisitos de comprimento do cabo e conector |
| Conector traseiro | Interfaces com o alimentador de arame e sistema de soldagem | Tipo e dimensões do conector |
O bocal de gás direciona o gás de proteção para a área de soldagem e envolve o arco de soldagem.
Um bico selecionado corretamente ajuda a estabelecer a cobertura e a folga necessárias do gás de proteção ao redor do bico de contato.
A ponta de contato transfere corrente elétrica para o fio de soldagem alimentado continuamente.
Ao selecionar uma ponta de contato P500, confirme:
Diâmetro do fio de soldagem
Especificação do furo da ponta de contato
Fio de ponta de contato
Comprimento total da ponta de contato
Material de ponta de contato
Compatibilidade com cabeça de tocha
O P500 suporta fio de soldagem de Ø0,8–1,6 mm, mas uma ponta de contato adequada deve ser selecionada para o tamanho real do fio.
Não presuma que uma ponta de contato possa acomodar todos os diâmetros de fio na faixa suportada.
O difusor distribui gás de proteção através do conjunto frontal da tocha.
Os componentes isolantes proporcionam separação elétrica entre as partes designadas da tocha.
O pescoço da tocha suporta o conjunto do bico de contato e do bico e contribui para o caminho de transferência da corrente de soldagem.
Para pedidos de substituição, o difusor, o isolador e o pescoço devem ser verificados como um sistema frontal compatível.
Os consumíveis front-end P350 e P500 não devem ser tratados como intercambiáveis, a menos que sua compatibilidade tenha sido verificada tecnicamente.
Um design de cabo compartilhado, quando aplicável, não estabelece compatibilidade entre todas as cabeças da tocha, bicos, difusores ou componentes isolantes.
O revestimento do arame de soldagem guia o arame eletrodo do alimentador de arame em direção à ponta de contato.
O revestimento correto depende de:
Diâmetro do fio de soldagem
Material do fio de soldagem
Comprimento do cabo
Dimensões internas do forro
Construção do forro
Sistema de conexão da tocha
O P500 suporta fio de soldagem de Ø0,8–1,6 mm. No entanto, o revestimento deve ser selecionado para o tamanho do fio pretendido e completar a montagem do cabo.
Um liner de tamanho incorreto ou danificado pode contribuir para alimentação inconsistente, resistência excessiva e bloqueio do fio.
Para aplicações de Ø1,6 mm, verifique a configuração apropriada do liner e do bico de contato antes de fazer o pedido.
O INWELT P500 pertence à categoria de tochas de soldagem estilo Panasonic MIG .
Pode ser avaliado para equipamentos de soldagem que requerem uma configuração de pistola tipo P500 correspondente.
No entanto, a designação de estilo Panasonic não garante compatibilidade universal com todas as máquinas de soldagem Panasonic ou outras MIG.
A compatibilidade real depende do sistema de conexão, do alimentador de arame, da conexão de energia e da interface de controle.
| Item | O que confirmar |
|---|---|
| Tocha original | Modelo existente e tipo de montagem |
| Máquina de soldagem | Fabricante e modelo |
| Alimentador de arame | Modelo e conexão de saída |
| Corrente nominal de soldagem | Corrente necessária e ciclo de trabalho |
| Gás de Proteção | CO₂ ou gás misto |
| Conector de alimentação | Dimensões mecânicas e elétricas |
| Conector de gatilho | Fiação de controle e tipo de plugue |
| Conexão de gás | Configuração de conexão |
| Comprimento do cabo | 3m / 4m / 5m |
| Fio de soldagem | Diâmetro e material |
| Consumíveis front-end | Ponta de contato, bocal, difusor e pescoço |
Para uma pistola de soldagem de reposição, forneça o modelo de tocha existente e fotografias da extremidade frontal e do conector traseiro.
| Posição | Código | Ref. | Descrição |
| 1 | IJDT0407 | Bocal P350 | |
| 2 | IJGU0679 | Produtor M21mm | |
| 3 | IJDV0757-10 | Ponta de contato (D1.0mm E-CU M6X45 | |
| 4 | IJDG0987 | Difusor cerâmico P350 | |
| 5 | IJDT6610 | Isolador P350 | |
| 6 | IJDA0750 | Cabeça da tocha P350 | |
| 6.1 | IJDG0982 | Parte frontal da cabeça da tocha P350 | |
| 7 | IJDW0861-01 | MIG identificador P350/500 | |
| 8 | IJGU0885 | Parafuso M3X10mm | |
| 9 | IJIR0197 | Porca M4 | |
| 10 | IJGU0871 | Alternar para MIG /PAN | |
| 11 | IJAI0875 | Mola para switch/PAN | |
| 12 | IJD00199-01 | Junta com mola | |
| 13 | IJAI7076 | Suporte de cabo de mola | |
| 14 | IJGU0832 | Cabo coaxial 3m | |
| 15 | IJIK0704 | Conector de gás para tocha/PAN MIG | |
| 16 | IJGU0031 | Caixa traseira | |
| 17 | IJGU0080 | Parafuso M4X22mm | |
| 18 | IJIR0760 | Conector 2 furos | |
| 19 | IJAU9010 | Conector com porca sextavada 9/16-18 | |
| 20 | IJGU0814 | Mola para tubo de gás | |
| 21 | IJLI0679 | Tubo EPDM | |
| 22 | IJJD0521 | Forro de aço verde O1.0-1.2mm 3m | |
| 23 | IJDH6011 | Chave para tochas MIG | |
| 24 | IJDH6018 | Chave para tocha PAN | |
| Tocha Completa | |||
| IJDU6241-36 | MIG Tocha P350 3m PAN | ||
| IJDU6247-36 | MIG Tocha P350 4m PAN | ||
| IJDU6248-36 | MIG Tocha P350 5m PAN | ||
INWELT MIG TOCHA DE SOLDADURA.pdf
Selecionar o P500 correto requer combinar a pistola de soldagem com a aplicação de soldagem real.
Verifique a corrente de soldagem pretendida em relação à capacidade nominal do P500.
O INWELT P500 é classificado em 500A com CO₂ e 450A com mistura de gás em um ciclo de trabalho de 60%.
Confirme se o processo utiliza CO₂ ou gás de proteção misto.
A corrente permitida difere entre estas condições de operação.
Considere o tempo esperado de arco ligado e o cronograma de produção de soldagem.
Quando for necessária soldagem contínua de alta corrente, avalie se uma tocha resfriada a ar com ciclo de trabalho de 60% atende aos requisitos operacionais.
O P500 suporta fio de soldagem de Ø0,8–1,6 mm.
O bico de contato, o revestimento do arame e o sistema de alimentação devem ser selecionados de acordo com o diâmetro e material do arame pretendido.
Selecione 3 m, 4 m ou 5 m de acordo com o layout da estação de soldagem e o alcance de trabalho necessário.
Confirme as conexões mecânicas, de energia, de gás e de gatilho.
Não compre uma tocha de reposição com base apenas na amperagem nominal da máquina de solda.
Para pedidos industriais e de distribuidores, identifique os consumíveis e componentes de reposição corretos do P500 antes de comprar.
Isso ajuda a suportar futuras manutenções e pedidos repetidos.
O P500 é destinado a aplicações de soldagem manual MIG /MAG de alta corrente dentro de seus limites operacionais nominais.
O P500 pode ser considerado para soldagem de estruturas estruturais, vigas, suportes e conjuntos de aço fabricados onde o procedimento de soldagem selecionado estiver dentro das condições nominais da tocha.
A fabricação de equipamentos industriais freqüentemente envolve a soldagem de componentes de aço fabricados.
A P500 oferece uma opção de tocha resfriada a gás para operações adequadas de soldagem de alta corrente.
A tocha pode ser avaliada para aplicações de soldagem compatíveis envolvendo estruturas de equipamentos, peças fabricadas e montagens estruturais.
A seleção final da tocha deve refletir o material da peça, o fio de soldagem, o gás de proteção e as condições de produção necessárias.
A soldagem MIG /MAG de alta corrente é usada na construção naval e na fabricação de aço em grande escala.
O P500 pode ser considerado para operações de soldagem manual adequadas, desde que respeitado seu ciclo de trabalho de 60% e demais limites operacionais.
O P500 pode ser usado em aplicações compatíveis de reparo de equipamentos e manutenção industrial, onde a máquina de solda, o alimentador de arame e a conexão da tocha combinam.
Para soldagem repetitiva ou de produção, o P500 deve ser selecionado de acordo com a corrente necessária, tempo de arco ligado, acesso do operador e requisitos de manutenção de consumíveis.
Uma pistola de soldagem resfriada a água pode ser preferível para aplicações que exigem maior capacidade térmica contínua.
Os INWELT P350 e P500 são tochas de soldagem resfriadas a gás { Panasonic estilo MIG dentro do PANA Series .
Eles compartilham a mesma família geral de produtos, mas oferecem capacidades de corrente de soldagem nominais diferentes.
| Especificação | P350 | P500 |
|---|---|---|
| Tipo de produto | Panasonic -Estilo MIG Tocha | Panasonic -Estilo MIG Tocha |
| Método de resfriamento | Resfriado a gás | Resfriado a gás |
| Corrente nominal de CO₂ | 340A | 500A |
| Corrente nominal de gás misto | 320A | 450A |
| Ciclo de trabalho | 60% | 60% |
| Diâmetro do fio de soldagem | Ø0,8–1,6 mm | Ø0,8–1,6 mm |
| Comprimentos de cabo padrão | 3/4/5m | 3/4/5m |
| Fator de seleção principal | Soldagem de média a alta corrente | Soldagem de corrente mais alta |
Escolha P350 quando a corrente de soldagem e o ciclo de trabalho necessários estiverem dentro das especificações classificadas como P350.
Pode ser a escolha mais adequada quando uma tocha classe 500A for desnecessária.
Escolha P500 quando a aplicação de soldagem exigir maior capacidade de corrente do que o P350 pode fornecer, permanecendo dentro das condições operacionais nominais do P500.
Não necessariamente.
Os dois modelos devem ser tratados como configurações separadas de consumíveis front-end, a menos que as peças exatas tenham sido confirmadas como intercambiáveis.
Sempre verifique as especificações do bico, difusor, isolador, pescoço da tocha e bico de contato.
A soldagem MIG de alta corrente impõe demandas significativas à pistola, ao cabo e ao sistema de consumíveis.
A inspeção regular e a seleção correta dos componentes podem ajudar a identificar problemas antes que eles levem a substituições desnecessárias.
| Problema | Causa Possível | Verificação Recomendada |
|---|---|---|
| Superaquecimento da tocha | Corrente excessiva, ciclo de trabalho ou resistência elétrica | Verifique a corrente, o tempo de operação e as conexões |
| Burnback da ponta de contato | Problemas de alimentação do arame ou seleção incorreta do bico de contato | Inspecione a ponta, o tamanho do fio e os parâmetros de soldagem |
| Alimentação irregular do fio | Revestimento desgastado, tamanho de revestimento incorreto ou cabos dobrados | Verifique o roteamento do revestimento e do cabo |
| Respingos excessivos | Configurações de processo ou condições de blindagem incorretas | Inspecione as configurações de soldagem e os consumíveis |
| Má cobertura de gás de proteção | Bloqueio do bico, vazamentos ou danos ao difusor | Inspecione o bocal, o difusor e as conexões de gás |
| Arco instável | Alimentação de fio inconsistente ou transferência de corrente | Verifique a ponta, o revestimento e as conexões de alimentação |
| Falha no gatilho | Interruptor de gatilho ou falha no fio de controle | Inspecione o interruptor e o conector |
| Superaquecimento do cabo | Conexão solta ou condutor de cabo danificado | Inspecione cabos e terminações elétricas |
Uma tocha P500 MIG pode superaquecer se a corrente de soldagem ou o tempo de arco ligado excederem suas condições nominais de operação.
Outras causas podem incluir conexões elétricas soltas, conjuntos de cabos danificados ou componentes frontais desgastados.
Se ocorrer superaquecimento, pare a soldagem, deixe o equipamento esfriar e inspecione todo o conjunto da tocha.
Problemas na alimentação do arame podem ser causados por tamanho incorreto da camisa, contaminação da camisa, desgaste da ponta de contato ou curvatura excessiva do cabo.
Inspecione o revestimento, o bico de contato e o sistema de acionamento juntos.
Para diâmetros de fio de soldagem maiores, confirme se o revestimento e a ponta de contato correspondem ao tamanho de fio necessário.
Um arco de soldagem MIG instável pode resultar de alimentação inconsistente do fio, mau contato elétrico, fluxo de gás de proteção inadequado ou parâmetros de soldagem incorretos.
Verifique as configurações da máquina de solda, o bico de contato, o sistema de fornecimento de gás e as conexões elétricas antes de substituir toda a pistola de solda.
A manutenção de rotina ajuda a manter a pistola de soldagem P500 em condições operacionais adequadas.
Remova o excesso de respingos de solda da abertura do bico.
Inspecione o bico quanto a amassados, deformações ou danos que possam afetar a cobertura do gás de proteção.
Verifique o furo do bico de contato quanto a desgaste excessivo ou danos.
Substitua a ponta quando sua condição afetar o contato elétrico ou a alimentação do arame de soldagem.
Inspecione os componentes frontais quanto a rachaduras, danos ou contaminação.
Use componentes compatíveis com a cabeça da tocha P500 selecionada.
Verifique se há danos, conexões soltas ou sinais de aquecimento anormal.
Um pescoço da tocha danificado deve ser substituído por um componente compatível.
Verifique se há contaminação, desgaste, dimensões incorretas ou resistência excessiva à alimentação do arame.
Use um revestimento adequado ao diâmetro do fio de soldagem e ao comprimento do cabo.
Verifique o isolamento do cabo, os componentes de alívio de tensão e as conexões elétricas.
Evite flexão excessiva, abrasão e outros danos mecânicos.
Verifique a operação do gatilho e inspecione os componentes da conexão traseira quanto a folgas ou danos visíveis.
Desconecte o equipamento de soldagem e deixe a pistola esfriar antes da manutenção ou substituição de componentes.
INWELT fornece pistolas de soldagem P500 MIG e componentes de tochas de soldagem relacionados para requisitos de compra B2B internacionais.
Os clientes típicos incluem:
Distribuidores de equipamentos de soldagem
Fornecedores de soldagem industrial
Importadores e atacadistas
Fabricantes de equipamentos de soldagem
OEM e marcas próprias
Empresas de fabricação industrial
Fornecedores de manutenção de equipamentos
INWELT oferece pistolas de soldagem P500 MIG com opções de comprimento de cabo de 3 m, 4 m e 5 m.
Para pedidos em grandes quantidades, os compradores devem confirmar:
Modelo: P500
Comprimento de cabo necessário
Tipo de conector
Máquina de solda e alimentador de arame
Diâmetro do fio de soldagem
Requisitos consumíveis
Quantidade do pedido
Especificação de embalagem
Mercado de destino
INWELT suporta OEM/ODM consultas para MIG projetos de tochas de soldagem.
Os requisitos de personalização podem incluir:
Especificações de montagem de cabos
Configurações do conector
Identificação do produto
Embalagem de marca própria
Correspondência de consumíveis
Desenhos técnicos e amostras
Embalagem para pedido em grandes quantidades
Para configurações fora do padrão, forneça a amostra, desenho ou especificação detalhada relevante para revisão técnica.
INWELT pode discutir os consumíveis e peças de reposição necessários do P500 como parte de um projeto de compra no atacado ou OEM .
Para pedidos repetidos, os números de peça confirmados e as especificações técnicas aprovadas ajudam a manter a identificação consistente do produto e os registros de compra.
A P500 é uma tocha de soldagem resfriada a gás MIG /MAG estilo Panasonic [t39]} projetada para aplicações de soldagem manual de alta corrente. O INWELT P500 é classificado em 500A com CO₂ e 450A com gás de proteção misto em um ciclo de trabalho de 60%.
Sim. O INWELT P500 é classificado para 500A com gás de proteção CO₂ em um ciclo de trabalho de 60%. Sua classificação de mistura de gases é 450A no mesmo ciclo de trabalho.
O INWELT P500 tem um ciclo de trabalho de 60% em suas classificações de corrente declaradas.
A P500 é uma pistola de soldagem MIG resfriada a ar ou a gás. Não requer um sistema de refrigeração a água separado.
O P500 suporta fio de soldagem de Ø0,8–1,6 mm. As pontas de contato e os revestimentos devem ser selecionados de acordo com o diâmetro e material reais do fio.
INWELT oferece opções de comprimento de cabo P500 de 3 m, 4 m e 5 m.
Sim. O INWELT P500 possui especificações de corrente de soldagem nominais separadas para CO₂ e gases de proteção mistos.
Nenhuma compatibilidade universal deve ser assumida. O conector, o alimentador de arame, a conexão de alimentação, a conexão de gás e o sistema de controle de disparo devem ser verificados para o equipamento específico.
A configuração do conector Euro deve ser confirmada com INWELT antes de fazer o pedido. A compatibilidade depende do conjunto completo da tocha e da interface da máquina de solda.
Não automaticamente. As dimensões exatas dos componentes, a configuração da cabeça da tocha e as referências das peças devem ser verificadas antes de usar peças de um modelo no outro.
O P500 usa um sistema consumível frontal que inclui um bico de gás, ponta de contato, difusor e componentes isolantes. As peças exatas devem ser selecionadas de acordo com a configuração da tocha P500.
O P500 é especificado para arame de soldagem de até Ø1,6 mm. Uma configuração adequada de ponta de contato de Ø1,6 mm, revestimento e alimentação de arame deve ser confirmada antes do uso.
O P350 é classificado em 340A com CO₂ e 320A com mistura de gás, enquanto o P500 é classificado em 500A com CO₂ e 450A com mistura de gás. Ambos estão listados em um ciclo de trabalho de 60%.
O P500 é classificado para 500A com CO₂ em um ciclo de trabalho de 60%, não 100%. Para operação contínua de alta corrente, a pistola de soldagem deve ser selecionada de acordo com o ciclo de trabalho e as condições térmicas exigidas.
O P500 suporta fio de soldagem MIG dentro de sua faixa de diâmetro especificada, mas a adequação da soldagem de alumínio depende de todo o sistema de alimentação do fio, revestimento, ponta de contato, gás de proteção e procedimento de soldagem. Um revestimento de fio de aço convencional não deve ser usado automaticamente para fio de alumínio.
Sim. INWELT oferece suporte a consultas de OEM/ODM sobre pistolas de soldagem P500, incluindo requisitos de montagem de cabos, conectores, rotulagem e embalagem.
Sim. INWELT fornece pistolas de soldagem P500 MIG para projetos de compras no atacado, distribuidores e industriais.
Procurando por um fabricante ou fornecedor atacadista de tocha de soldagem estilo P500 Panasonic MIG?
INWELT fornece pistolas de soldagem P500 refrigeradas a ar MIG e componentes de reposição relacionados para distribuidores de equipamentos de soldagem, importadores, marcas OEM e compradores industriais.
Para uma cotação precisa, forneça:
Modelo de produto necessário: P500
Comprimento do cabo: 3 m / 4 m / 5 m
Modelo de máquina de solda e alimentador de arame
Tipo de conector necessário
Diâmetro do fio de soldagem
Gás de proteção e corrente operacional
Consumíveis ou peças sobressalentes necessárias
Quantidade do pedido
OEM/ODM requisitos
Mercado de destino
Entre em contato com INWELT para obter especificações do P500 Tocha de soldagem MIG , preços em massa, peças de reposição e consultas sobre OEM/ODM .
