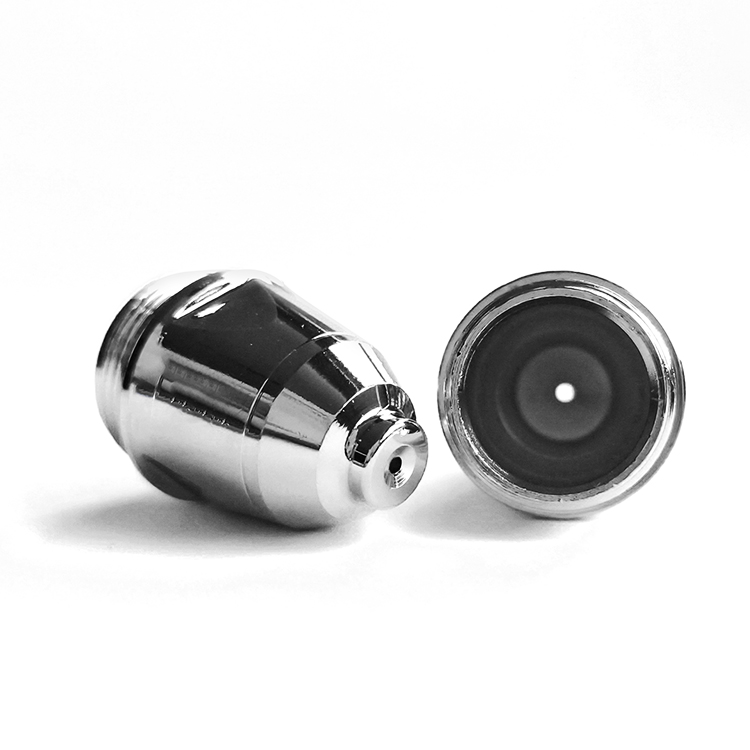

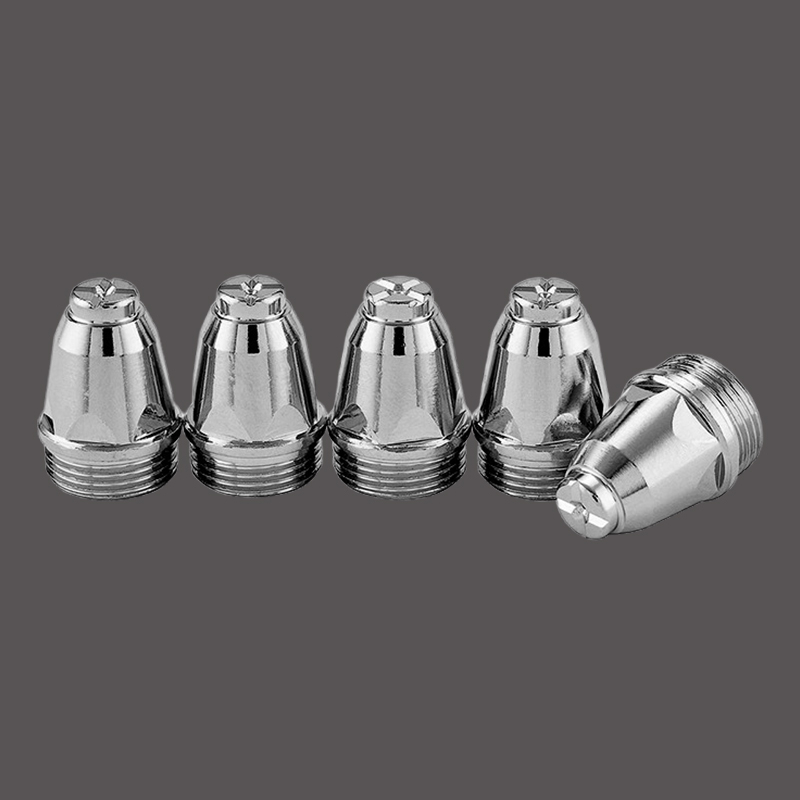

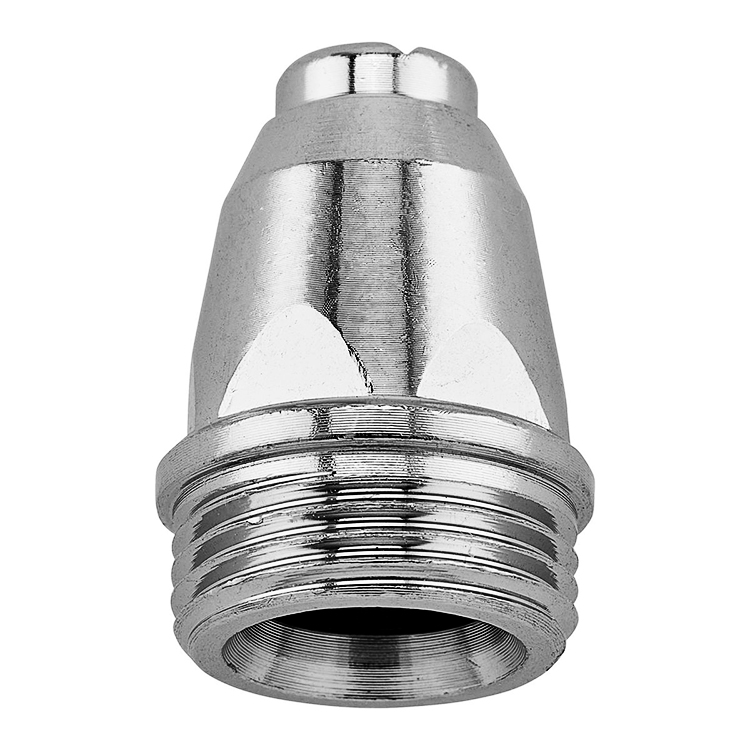

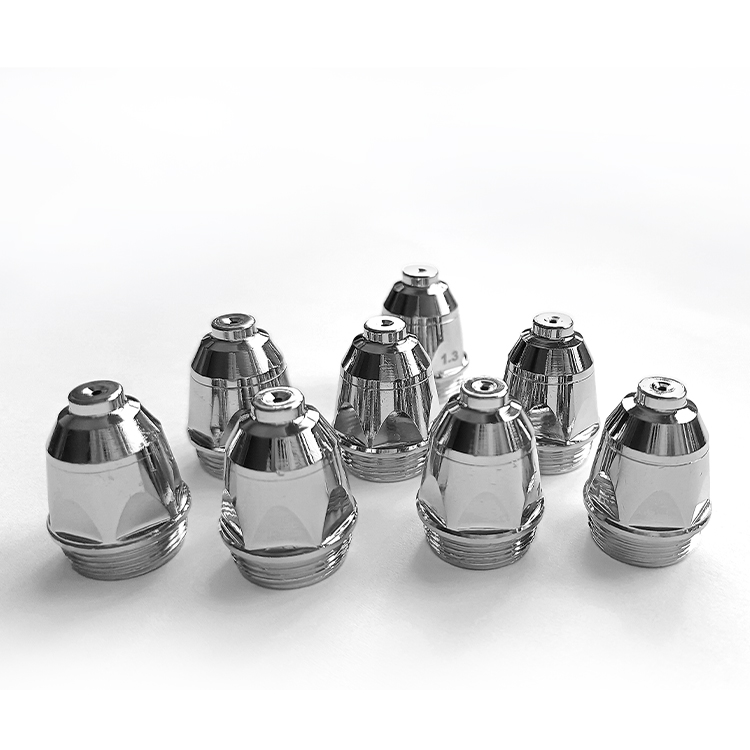

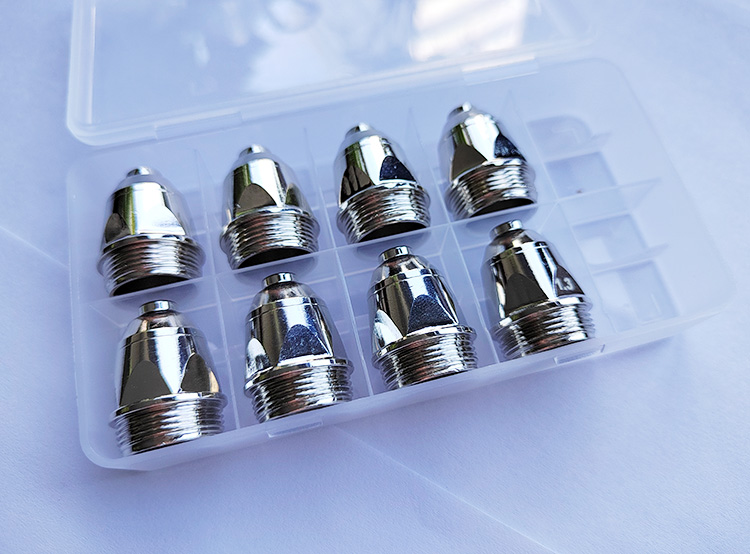

P80 Leikkurin tarvikkeet Plasmaleikkauspoltin Elektrodin suuttimen kärki

P80 Plasmaleikkaussuuttimen yleiskatsaus

INWELT toimittaa P80 plasmaleikkaussuuttimia ilmajäähdytteisille P80 plasmaleikkauspoltinkokoonpanoille. Suutin on vaihdettava etuosan kulutusosa, joka supistaa ja ohjaa plasmakaaren määritellyn aukon läpi.

Nykyinen INWELT P80 -suutinvalikoima sisältää 1,0 mm:n, 1,3 mm:n ja 1,5 mm:n suutinvaihtoehdot 40 A, 60 A ja 80 A sovelluksille.

Oikea suutin tulee valita polttimen P80 kokoonpanon, käyttövirran, suuttimen aukon, elektrodin kunnon ja plasmaleikkausparametrien mukaan.

Jakelijoille, plasmaleikkurien valmistajille ja teollisuuskäyttäjille INWELT tukee massatoimituksia, OEM/ODM projekteja ja räätälöityjä pakkauksia.

P80 Plasmasuuttimen tekniset

tiedot	INWELT P80 Plasmasuutin
Tuotetyyppi	Plasmaleikkaussuutin / plasmaleikkauskärki
Taskulamppu malli	P80
Materiaali	Kupari
Suutinvaihtoehdot	1,0 mm / 1,3 mm / 1,5 mm
Nykyiset vaihtoehdot	40A / 60A / 80A
Sovellus	Ilma plasmaleikkaus
Polttimen tyyppi	P80 Plasmaleikkauspoltin
Leikkausmateriaalit	Sähköä johtavat metallit
Toimittaa	Vakio / joukko / OEM / ODM

Suuttimen aukko on sovitettava suunniteltuun käyttövirtaan ja plasmaleikkurin suositeltuun kulutustarvikekokoonpanoon.

---

P80 Suuttimen aukko ja virran valinta

Suuttimen aukko ohjaa aukkoa, jonka kautta plasmasuihku poistuu polttimesta. Erilaisia ​​aukkokokoja käytetään eri virta-alueille ja leikkausolosuhteille.

Nykyiselle INWELT tuotekokoonpanolle:

P80 Suuttimen suutin,	lueteltu nykyinen	tyypillinen valinta
1,0 mm	40A	Pienvirran P80 leikkaus
1,3 mm	60A	Keskivirtainen P80 leikkaus
1,5 mm	80A	Korkeamman virran P80 leikkaus

Tarkista aina suuttimen tekniset tiedot plasmaleikkurin valmistajan suosittelemien käyttöparametrien mukaisesti.

Suurempaa aukkoa ei pitäisi valita automaattisesti vain siksi, että se on käytettävissä. Suuttimen on vastattava käyttövirtaa, elektrodia, polttimen kokoonpanoa ja plasmajärjestelmää.

P80 1,0 mm:n plasmasuutin – 40 A

1,0 mm: P80 plasmasuutin on lueteltu INWELT 40A sovelluksille.

Se voidaan valita, kun plasmaleikkausjärjestelmää käytetään vastaavalla alemman virran alueella.

Varmista ennen asennusta:

• P80 taskulamppukokoonpano

• 40A käyttövirta

• Oikea elektrodi

• Oikea suuttimen geometria

• Puhdista paineilman syöttö

• Oikea polttimen korkeus ja leikkausparametrit

Jos suuttimen aukko suurenee tai vääntyy käytön aikana, vaihda suutin sen sijaan, että jatkaisit vaurioituneen kulutustarvikkeen käyttöä.

P80 1,3 mm:n plasmasuutin – 60 A

1,3 mm: P80 plasmasuutin on lueteltu INWELT 60 A:n sovelluksille.

Tämä konfiguraatio sopii P80 järjestelmille, joita käytetään vastaavalla virta-alueella, kun se on sovitettu oikeaan elektrodi- ja poltinkokoonpanoon.

Suutin tulee asentaa samankeskisesti elektrodin ja muiden etuosan komponenttien kanssa.

Tarkista suutin säännöllisesti:

• Suurentunut aukko

• Epäsymmetrinen kuluminen

• Pintavaurio

• Liiallinen roiske

• Epänormaalin lämmön aiheuttama värimuutos

• Muodonmuutos suuttimen aukon ympärillä

P80 1,5 mm:n plasmasuutin – 80 A

1,5 mm: P80 plasmasuutin on lueteltu INWELT 80A sovelluksille.

Plasmapolttimen INWELT P80 teho on 80 A 60 %:n käyttöjaksolla ja se käyttää paineilmaa HF -sytytyksellä. Sen ilmoitettu käyttöilmanpaine on noin 4,5–5,0 bar kaasuvirran ollessa 220 l/min.

80 A P80 -järjestelmässä 1,5 mm:n suutin tulee sovittaa sopiviin P80 elektrodi- ja toimintaparametreihin.

Kuinka P80 plasmaleikkaussuutin toimii?

Plasmasuutin on sijoitettu polttimen etuosaan ja tarjoaa aukon, jonka kautta plasmasuihku poistuu.

Plasmaleikkauksen aikana:

1. Plasmavirtalähde syöttää sähköenergiaa taskulamppuun.

2. Elektrodi käynnistää ja ylläpitää plasmakaaren.

3. Plasmakaasu virtaa polttimen läpi.

4. Suutin supistaa ja ohjaa plasmasuihkua.

5. Konsentroitu plasmasuihku siirtää lämpöä sähköä johtavaan työkappaleeseen.

6. Sula materiaali poistuu leikkauksesta.

Suutin toimii siis yhdessä elektrodin, plasmakaasun, polttimen pään ja virtalähteen kanssa. Suutinta ei tule valita kokonaisesta kulutustarvikejärjestelmästä riippumatta.

Oikean P80 plasmasuuttimen valitseminen

Käytä seuraavaa valintaprosessia ennen kuin tilaat vaihtosuuttimen.

1. Vahvista P80 taskulamppu

Varmista, että taskulamppu käyttää P80 tarvikeperhettä.

INWELT :n P80 -poltin on ilmajäähdytteinen plasmaleikkauspoltin, joka on saatavana manuaalisena ja suorana konepolttimena. Molemmat käyttävät P80 -tarvikeperhettä, mutta polttimen täydellinen kokoonpano tulee silti vahvistaa ennen tilaamista.

2. Vahvista käyttövirta

Tunnista plasmavirtalähteen käyttämä normaali leikkausvirta.

Nykyinen INWELT -kokoonpano:

• 40A → 1,0 mm

• 60A → 1,3 mm

• 80A → 1,5 mm

3. Vahvista elektrodi

Suutin ja elektrodi toimivat kulutusparina.

Kulunut elektrodi voi vaikuttaa valokaaren vakauteen ja nopeuttaa suuttimen kulumista. Tarkista molemmat osat suuttimen vaihdon yhteydessä.

4. Tarkista suuttimen aukko

Aukon on oltava puhdas, pyöreä ja vailla näkyviä muodonmuutoksia.

Älä käytä suutinta, jonka aukko on laajentunut tai vaurioitunut.

5. Tarkista leikkausparametrit

Suuttimen valintaa tulee myös harkita yhdessä:

• Plasmavirta

• Leikkausnopeus

• Polttimen korkeus

• Ilmanpaine

• Ilmanlaatu

• Materiaali

• Materiaalin paksuus

• Kaaren käynnistysmenetelmä

P80 Plasmasuuttimien yhteensopivuus

Termiä ' P80 ' käytetään laajalti plasmapolttimen alustasta, mutta P80 ei itsessään takaa yhteensopivuutta kaikkien plasmaleikkauskoneiden kanssa.

Ennen kuin tilaat vaihtosuuttimia, vahvista:

• Taskulamppu malli

• Kuluttava perhe

• Suuttimen geometria

• Aukon halkaisija

• Käyttövirta

• Elektrodin kokoonpano

• Suojus tai kiinnityskomponentti

• Plasma kaasu

• Virtalähteen vaatimukset

Polttimessa INWELT P80 käytetään paineilmaa, HF sytytystä ja 80 A / 60 %:n käyttösuhde.

Vaihtoprojekteissa, joihin liittyy toisen valmistajan P80 poltin, anna olemassa oleva suutin, polttimen malli tai kulutustarvikkeen mitat, jos mahdollista.

P80 Plasmasuuttimen ja elektrodin yhteensopivuus

Plasmaleikkausjärjestelmässä P80 käytetään tavallisesti kulutustarvikesarjaa, joka sisältää elektrodin, leikkaussuuttimen ja keraamisen suojuksen tai kiinnitysosan.

Polttimen INWELT P80 dokumentaatiossa ne tunnistetaan ensisijaisiksi vaihdettaviksi tarvikkeiksi.

Suutin ja elektrodi on tarkastettava yhdessä, koska:

• Elektrodien kuluminen voi vaikuttaa valokaaren vakauteen.

• Vaurioitunut elektrodi voi aiheuttaa suuttimen epänormaalia kulumista.

• Suurentunut suutinaukko voi vaikuttaa plasmasuihkun pitoisuuteen.

• Vaurioituneet etuosan osat voivat vaikuttaa leikkauslaatuun.

Huoltoa varten vaihda vahingoittunut kulutusosa sen sijaan, että vaihtaisit automaattisesti koko polttimen.

Milloin P80 plasmasuutin tulisi vaihtaa?

Ei ole olemassa yhtä vaihtoväliä, joka soveltuisi jokaiseen P80 plasmaleikkaussovellukseen.

Suuttimen käyttöikä riippuu:

• Käyttövirta

• Kaaren käynnistysten lukumäärä

• Leikkausparametrit

• Polttimen korkeus

• Paineilman laatu

• Elektrodin kunto

• Materiaali leikataan

• Leikkaustekniikka

• Kosketa työkappaletta

• Roiskeiden kerääntyminen

Tarkista suutin, kun huomaat:

• Suurentunut tai vääntynyt aukko

• Huono leikkauslaatu

• Lisääntynyt kuona

• Viistot tai epäjohdonmukaiset leikatut reunat

• Epävakaa kaari

• Vaikeus ylläpitää kaaria

• Liiallinen suuttimen lämmitys

• Näkyvä suutinvaurio

INWELT :n P80 polttimen huolto-ohjeet suosittelevat vastaavasti elektrodin ja suuttimen tarkastusta, kun valokaaren vakaus tai leikkauslaatu heikkenee.

Yleiset P80 suutinongelmat ja ratkaisut

P80 Suuttimen aukko suurenee

Suurentunut aukko voi muuttaa plasmasuihkua ja vaikuttaa leikkauslaatuun.

Tarkista:

• Käyttövirta

• Polttimen korkeus

• Elektrodin kunto

• Ilmanpaine

• Kaaren käynnistysten lukumäärä

Vaihda suutin, kun suutin on näkyvästi suurentunut tai vääntynyt.

Suutin palaa tai muotoutuu nopeasti

Mahdollisia syitä ovat:

• Väärä suuttimen koko

• Liiallinen virta

• Huono polttimen korkeus

• Vioittunut elektrodi

• Huono paineilman laatu

• Väärä kulutusosien kokoonpano

• Epänormaali valokaaren käynnistys

Tarkista koko kulutustarvikejärjestelmä ennen toisen suuttimen asentamista.

Liikaa kuonaa suuttimen vaihdon jälkeen

Kuona ei välttämättä johdu pelkästään suuttimesta.

Tarkista myös:

• Leikkausnopeus

• Katkaisuvirta

• Polttimen korkeus

• Ilmanpaine

• Materiaali

• Materiaalin paksuus

• Elektrodin kunto

• Suuttimen kunto

Polttimen INWELT P80 opastus tunnistaa virran, kulkunopeuden, ilmanpaineen ja kulutustavaroiden kunnon kuonaan vaikuttaviksi tekijöiksi.

Kaaresta tulee epävakaa

Tarkasta ensin elektrodi ja suutin.

Tarkista sitten:

• Paineilman laatu

• Ilmanpaine

• Maadoitusliitäntä

• Plasmaleikkurin teho

• Polttimen liitäntä

• Kuluva kokoonpano

P80 Plasmasuuttimet OEM :lle ja massatoimituksiin

INWELT toimittaa P80 plasmaleikkaussuuttimia:

• Plasmaleikkurien valmistajat

• Hitsaus- ja leikkauslaitteiden merkit

• Plasmapolttimien valmistajat

• Hitsauksen jakelijat

• Maahantuojat

• Teollisuuden toimittajat

• CNC plasmalaitteiden integraattorit

• Jälkimarkkinoiden osien toimittajat

Joukkotoimitusvaihtoehtoja voivat olla:

• Useita suutinkokoja

• Sekavirtakulutustarvikkeet

• Bulkkipakkaukset

• Räätälöity pakkaus

• Yksityinen pakkaus

• OEM tuotekokoonpanot

• Täydelliset P80 kulutustarvikesarjat

OEM projekteissa ostajat voivat toimittaa vaaditun suutinpiirustuksen, näytteen, olemassa olevan osanumeron tai polttimen tekniset tiedot teknistä vahvistusta varten.

Usein kysyttyjä kysymyksiä P80 plasmasuuttimista

Mikä on P80 plasmasuutin?

P80 plasmasuutin on vaihdettava polttimen kulutusosa, joka supistaa ja ohjaa plasmasuihkun määritellyn aukon läpi plasmaleikkauksen aikana.

Minkä kokoisia plasmasuuttimia P80 INWELT tarjoaa?

Nykyinen INWELT -tuoteluettelo sisältää 1,0 mm, 1,3 mm ja 1,5 mm:n aukkovaihtoehdot.

Mihin virtaan käytetään 1,0 mm:n P80 -suutinta?

Nykyinen INWELT -spesifikaatio sisältää 1,0 mm:n P80 -suuttimen 40 A:n sovelluksiin.

Mihin virtaan käytetään 1,3 mm:n P80 -suutinta?

Nykyinen INWELT spesifikaatio sisältää 1,3 mm:n P80 -suuttimen 60 A:n sovelluksiin.

Mihin virtaan käytetään 1,5 mm:n P80 -suutinta?

Nykyinen INWELT spesifikaatio sisältää 1,5 mm:n P80 -suuttimen 80 A:n sovelluksiin.

Voinko käyttää P80 suutinta missä tahansa 80 A plasmaleikkurissa?

Ei automaattisesti. Polttimen kulutustavaroiden geometria, sytytysjärjestelmä, elektrodikokoonpano, plasmakaasu-, liitin- ja virtalähdevaatimukset tulee vahvistaa.

Pitääkö P80 suutin vaihtaa yhdessä elektrodin kanssa?

Ei välttämättä. Tarkista molemmat osat. Vaihda suutin, kun sen aukko on kulunut tai vaurioitunut, ja vaihda elektrodi, kun sen kuluminen vaatii vaihtoa.

Voidaanko P80 -suuttimia käyttää CNC -plasmaleikkaukseen?

P80 kulutusosia voidaan käyttää yhteensopivissa manuaalisissa ja mekaanisissa/ CNC P80 taskulamppukokoonpanoissa. Täydellinen polttimen ja plasmavirtalähteen yhteensopivuus tulee varmistaa ennen asennusta.

Mitä materiaaleja voidaan leikata P80 plasmapolttimella?

Kun käytetään sopivaa plasmaleikkausjärjestelmää ja oikeita parametreja, P80 plasmajärjestelmiä voidaan käyttää sähköä johtaville materiaaleille, kuten hiiliteräs, ruostumaton teräs, alumiini ja kupari.

Toimittaako INWELT P80 suuttimia irtotavarana?

Kyllä. INWELT tukee joukkotoimituksia, OEM/ODM -projekteja, räätälöityjä pakkauksia ja omien merkkien P80 kulutustavaraohjelmia.

Pyydä tarjous P80 plasmaleikkaussuuttimista

Toimita P80 plasmaleikkaussuuttimien tilauksissa:

• Vaadittu suuttimen aukko

• Käyttövirta

• P80 taskulamppumalli

• Olemassa oleva suutinnäyte tai osanumero

• Vaadittu määrä

• Pakkausvaatimukset

• OEM tai yksityisten merkkien vaatimukset

INWELT voi tarjota P80 plasmasuuttimia, yhteensopivia elektrodeja ja vastaavia P80 taskulamppujen kulutusosia jakelijoille, maahantuojille, plasmalaitteiden valmistajille ja teollisuusasiakkaille.

Ota yhteyttä INWELT teknisen vahvistuksen, näytteiden, joukkotarjouksen ja OEM/ODM toimituksen saamiseksi.
