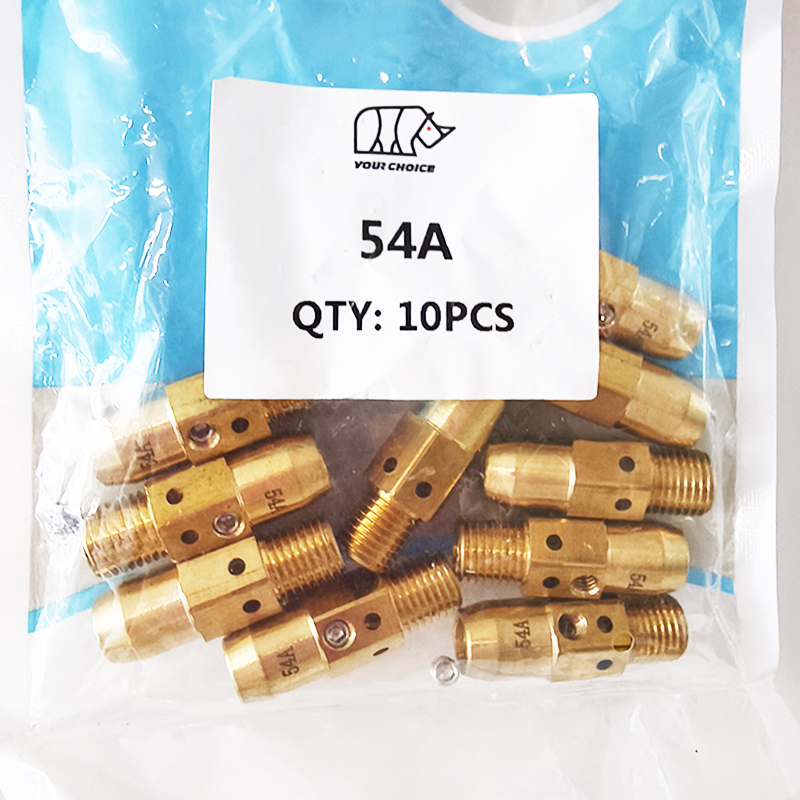

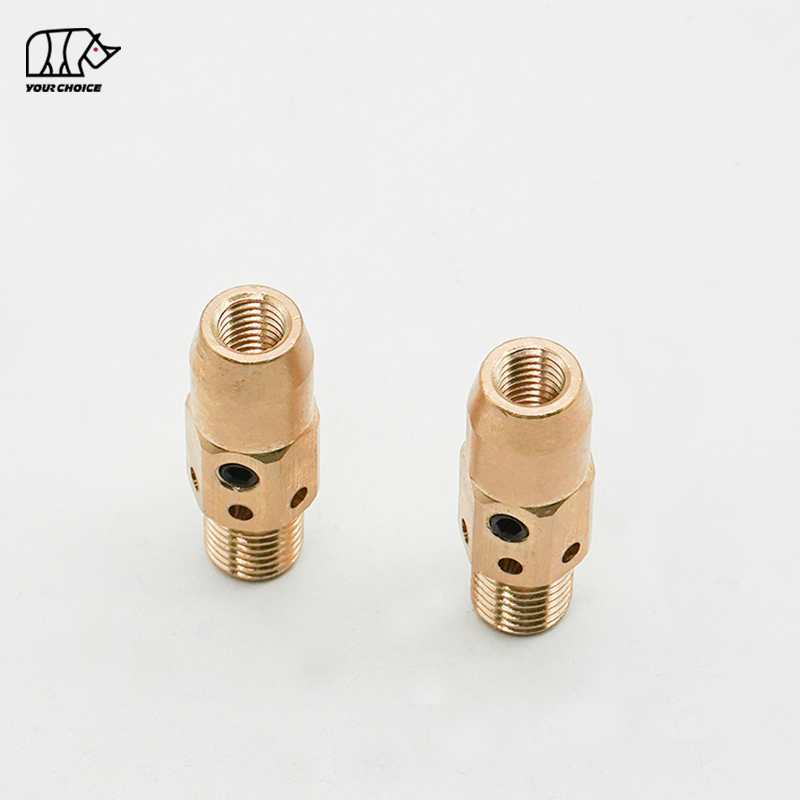

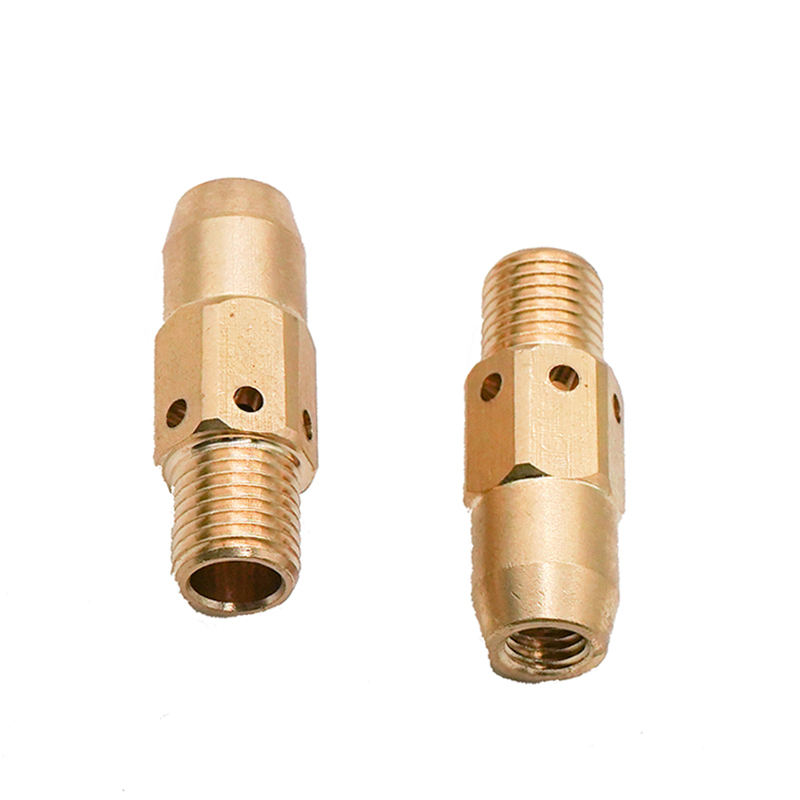

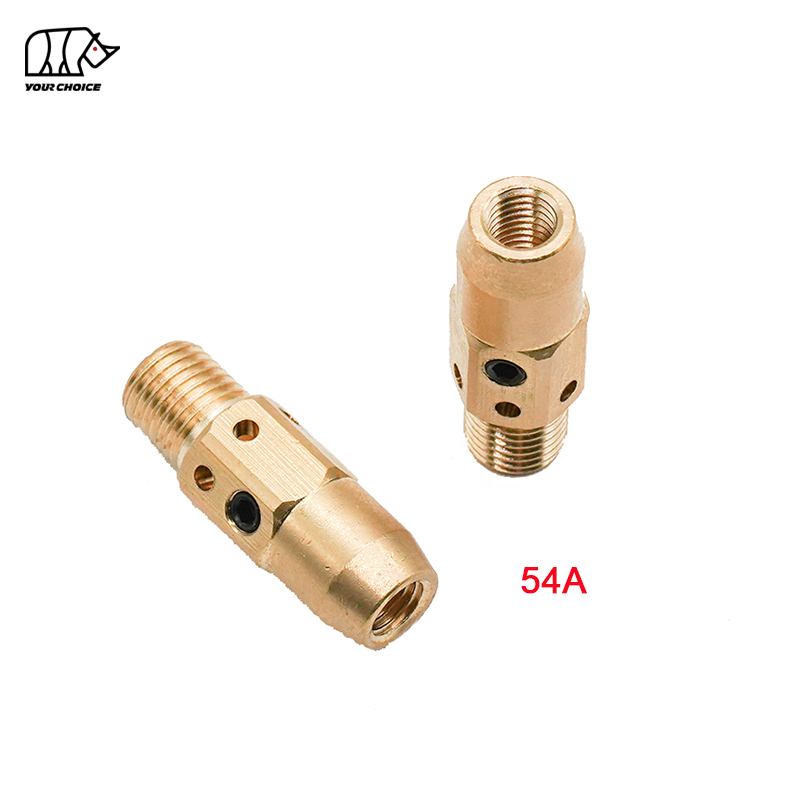

Бакар 54А гасни дифузор за тип Твецо

ИНВЕЛТ Твецо Стиле бакар 54А гасни дифузор — Прецизно обрађени МИГ пиштољ потрошни материјал

МИГ гасни дифузор је једна од функционално најважнијих, али често занемарених компоненти у целом предњем склопу горионика. Смештен између проводничке цеви и контактног врха, гасни дифузор обавља два истовремена посла која директно одређују квалитет шава: претвара турбулентни заштитни гас у глатки, ламинарни образац струјања, и служи као структурална монтажна основа која позиционира контактни врх тачно дуж средишње линије горионика. ИНВЕЛТ производи гасни дифузор 54А од легуре бакра високог квалитета до захтевних Димензије у Твецо стилу , које пружају покривеност гасом, стабилност димензија и прецизност навоја од којих зависе професионални заваривачи и фабричке радње за средње и тешке примене МИГ заваривања.

Разумевање функције дифузора гаса у МИГ заваривању

Мотор ламинарног тока — Трансформисање турбуленције у покривеност
Заштитни гас улази у дифузор из проводне цеви као брза, турбулентна струја. Без интервенције, овај турбулентни гас би изашао из млазнице као вртложни, неравни стуб, увлачећи атмосферски ваздух у зону завара и узрокујући порозност. Дифузор гаса има прецизно избушене гасне прикључке дизајниране да разбију турбулентни ток и претворе га у ламинарни ток пре него што гас уђе у млазницу. Овај ламинарни ток гаса штити лук и заварени базен, штитећи растопљени метал од атмосфере током фузије. Стварајући стабилан ток гаса без турбуленције око зоне завара, дифузор оптимизује заштиту и повећава квалитет завара.

Контактирајте подршку за позиционирање врха и структурну подршку

Поред управљања протоком гаса, дифузор гаса служи као критична основа за монтажу контактног врха. Он позиционира контактни врх прецизно дуж средишње осе горионика, обезбеђујући да жица за заваривање пролази право кроз отвор млазнице без одступања. Гасни дифузор се увлачи у цев проводника на једном крају, док се контактни врх увлачи у дифузор на другом, чинећи ову компоненту основним структуралним мостом између тела пиштоља и електричне контактне тачке. Свако неусклађеност узрокована истрошеним или лоше обрађеним дифузором ће променити растојање од контакта од врха до рада и изазвати нестабилност лука.

Заштита од прскања за унутрашње компоненте бакље

Тело дифузора такође делује као физичка баријера која штити узводне компоненте горионика од прскања са заваривања. Капљице врућег прскања које би иначе путовале у цев проводника и оштетиле унутрашње пролазе за гас су блокиране дифузором. Ова заштитна функција продужава радни век скупљих компоненти пиштоља, чинећи дифузор гаса исплативим делом за хабање који заслужује редовну проверу и благовремену замену.

Ознака 54А — компатибилност на свим платформама Твецо Цлассиц Гун

54А гасни дифузор је један од најраспрострањенијих модела дифузора у екосистему потрошног материјала Твецо, који нуди широку компатибилност са више серија пиштоља.

Компатибилност са серијом пиштоља

Гасни дифузор 54А је дизајниран да одговара Твецо Цлассиц бр. 3 (300А), бр. 4 (400А) и бр. 5 (500А) са ваздушним хлађењем МИГ топови , као и многи други топови у стилу Твецо који користе потрошни материјал серије 54. Ова компатибилност са три пиштоља чини 54А свестраним избором потрошног материјала за продавнице које користе вишеструке Твецо платформе пиштоља, смањујући број различитих бројева делова потребних у инвентару заваривачке опреме. Погодан је за употребу са МИГ топовима у стилу Твецо који обухватају капацитет од 250А до 600А, покривајући лаку производњу кроз тешке конструкцијске радове.

Компатибилност млазница и прибора

Дифузор 54А је дизајниран за употребу са подесивим млазницама које одговарају горионицима бр. 3 и бр. 4. Компатибилан је само са млазницама серије 24А и користи се са изолатором млазница 34А. За гасне дифузоре који користе склопове млазница за клизање, дизајн металног прстена прилагођава млазницу на месту током заваривања. Овај интегрисани систем компатибилности обезбеђује да сви фронт-енд потрошни материјали раде заједно као пројектовани сет, а не као изоловане компоненте.

Конструкција од легуре бакра — топлотне и електричне предности

Зашто бакар надмашује стандардни месинг у апликацијама за тешке услове рада

Многи гасни дифузори су произведени од легуре месинга, што обезбеђује адекватне перформансе за лаке до средње тешке послове. Међутим, како се ампеража заваривања повећава изнад 350 ампера - услови уобичајени у производњи челичних конструкција, производњи тешке опреме и бродоградњи - топлотна проводљивост материјала дифузора постаје критична. Легура бакра обезбеђује супериорно расипање топлоте у поређењу са месингом, одржавајући димензијску стабилност при дуготрајном излагању високим температурама. Дифузор који задржава свој облик под термичким циклусом задржава конзистентну геометрију отвора за гас и интегритет навоја дуже, пружајући предвидљиву покривеност гасом током свог радног века.

Електрична проводљивост и стабилност лука

Дифузор гаса се налази на електричном путу МИГ пиштоља, преносећи струју заваривања на контактни врх. Гасни дифузори имају одлична електрична својства, што их чини идеалним за употребу у стандардним апликацијама за заваривање средњих и тешких оптерећења. Конструкција од легуре бакра ИНВЕЛТ-овог 54А дифузора минимизира електрични отпор на овом критичном споју, обезбеђујући конзистентну испоруку струје до контактног врха и стабилне карактеристике лука током целог циклуса заваривања. Слаба проводљивост дифузора доводи до отпорног грејања које може прерано да деградира и дифузор и контактни врх.

Прецизно обрађени навоји и отвори за гас

Сваки ИНВЕЛТ 54А дифузор има прецизно обрађене навоје који се глатко спајају са проводном цеви и контактним врхом. Дифузор гаса има машински обрађене навоје на спољној површини како би се склопови млазница намотали и поставили млазницу на место током процеса заваривања. Дифузор има шраф за постављање цеви који поставља облогу цеви на место и одговарајућу цев са навојем за компатибилност са МИГ пиштољем. Четири рупе за гас прецизне величине су распоређене тако да се заштитни гас равномерно распоређује око контактног врха, елиминишући мртве зоне и турбуленције које би угрозиле заштиту завареног базена. Бројеви делова су утиснути на спољној површини ради лакше идентификације током управљања залихама.

Техничке спецификације

---

Инспекција, одржавање и замена

Знакови да је потребна замена гасног дифузора 54А

Препознавање квара дифузора пре него што утиче на квалитет завара је обележје добро вођене операције заваривања. Уобичајени показатељи да је дифузор потребна замена су: отвори за гас који су делимично или потпуно запушени и не могу се очистити рутинским чишћењем; видљиве пукотине, деформација или промена боје бакарног тела што указује на термички замор; контактни навоји врха који се осећају лабавим, огољеним или не држе врх безбедно; и навоји цеви проводника који се више не затежу чврсто, дозвољавајући дифузору да олабави током заваривања. Истрошени или оштећени дифузор ће произвести неравномерну покривеност гасом, што директно доводи до порозности, прекомерног прскања и нестабилности лука.

Распоред рутинских инспекција

У производним окружењима са средњим и тешким заваривањем до 500 А, гасни дифузори треба да се прегледају при свакој промени контактног врха и замени калема жице. Уклоните млазницу и контактни врх да бисте приступили дифузору, а затим визуелно проверите да ли се на сва четири отвора за гас накупља прскање. Користите пар МИГ клешта за заваривање или мекану месингану четку да пажљиво очистите све лабаво прскање. Током инспекције, проверите да ли је број дела дифузора (54А) још увек читљив на спољној површини ради лакше идентификације, потврђујући да исправна компонента остаје у функцији.

Стратегија превентивне замене

За критичне заварене шавове на структуралним радовима или радовима квалитета кодова, планирана превентивна замена дифузора је јефтина заштитна мера. Искусни надзорници заваривања држе резервне 54А дифузоре на залихама — замена траје мање од шездесет секунди и кошта само делић рада потребног за брушење и поновно заваривање неисправног споја. У радњама које се баве производњом високог радног циклуса, проактивна замена заснована на сатима лука уместо чекања на видљиви квар помаже у одржавању доследног квалитета завара и спречава непланиране застоје горионика.

Реал-Ворлд Апплицатионс

ИНВЕЛТ 54А бакарни гасни дифузори се користе у свим индустријама у којима квалитет МИГ завара директно утиче на структурални интегритет и ефикасност производње.

• Израда конструкцијског челика:  Користи се са МИГ топовима бр. 4 и бр. 5 на 400 до 500 ампера за континуирано заваривање стубова, греда и тешких конструкцијских склопова где је ламинарна покривеност гасом критична за заварене шавове радиографског квалитета који испуњавају структурне кодове.

• Производња тешке опреме:  Подржава МИГ заваривање са високим таложењем грана багера, конструкција дизалица и оквира тешких машина где доследна перформанса лука током продуженог времена укључења директно утиче на дневну производњу.

• Бродоградња и поправка бродова:  Примењено у топовима у стилу Твецо за заваривање плоча трупа и уградњу учвршћивача где се не може преговарати о интегритету заштитног гаса од атмосферске контаминације у влажним и ветровитим доковима.

• Производња и аутоматизоване ћелије за заваривање:  Прецизно обрађени навоји и конзистентна геометрија отвора за гас чине ове дифузоре погодним за аутоматизоване и роботске МИГ апликације где конзистентност компоненти директно утиче на време рада ћелије смањујући интервенције станице за чишћење горионика.

Зашто извор гасних дифузора Твецо Стиле 54А из ИНВЕЛТ Велдинг Тецхнологи Цо., Лтд.

Доказана стручност у производњи
ИНВЕЛТ је директни произвођач потрошни материјал за заваривање , који контролише сваку фазу производног процеса од одабира сирове легуре бакра до коначне верификације навоја и инспекције прикључка за гас. Ова вертикална интеграција обезбеђује конзистентност од серије до серије коју трговачки посредници не могу да обезбеде. Као водећи произвођач, ИНВЕЛТ нуди висококвалитетна решења за МИГ, ТИГ, плазма и гасно сечење како би се задовољили захтеви пројеката индустријског заваривања.

Сертификовани стандарди квалитета
Сви гасни дифузори 54А се производе у складу са ИСО 9001 сертификованим системом управљања квалитетом са ЦЕ и РоХС усаглашеношћу као стандардом. Свака производна серија пролази верификацију димензија, тестирање навоја и инспекцију квалитета површине пре пуштања у промет. Са више од 15 година стручности, ИНВЕЛТ обезбеђује врхунске горионике за заваривање и потрошни материјал дизајниран да задовољи потребе професионалаца у различитим индустријама.

Комерцијални услови директно у фабрици
Куповином директно од произвођача, производне радње и дистрибутери за заваривање добијају конкурентне цене директно из фабрике. Доступне су опције прилагођавања ОЕМ и ОДМ, укључујући паковање са приватним етикетама, прилагођено брендирање и нестандардне спецификације за специјализоване платформе за оружје. Велепродајне поруџбине су подржане ефикасним испуњавањем.

Процена бесплатног узорка
Процена гасног дифузора захтева практично тестирање захватања навоја, геометрије отвора за гас и термичке издржљивости у стварним условима заваривања. Узорци производа су доступни пре обимних поруџбина, тако да се ИНВЕЛТ 54А дифузор може тестирати у вашој радионици.

Глобално искуство у снабдевању
Са преко 15 година искуства у индустрији, ИНВЕЛТ је изградио базу купаца која обухвата више од 30 земаља. Доследан квалитет производа, брзе техничке консултације и поуздани рокови испоруке учинили су ИНВЕЛТ поузданим партнером за професионалне завариваче, независне радње за производњу и велике индустријске набавке.

---

Често постављана питања

П: Која је примарна функција дифузора гаса за МИГ заваривање?
О: Дифузор гаса се налази између проводничке цеви и контактног врха у МИГ пиштољу. Његове две примарне функције су претварање турбулентног заштитног гаса у глатки, ламинарни образац струјања који равномерно штити заварени базен и да обезбеди базу за монтажу са навојем која поставља и обезбеђује врх контакта у прецизном поравнању са средишњом линијом горионика. Исправно функционисање дифузора је од суштинског значаја за варове без порозности и стабилне перформансе лука.

П: Која је разлика између дифузора бакра и гасног дифузора од месинга?
О: Оба материјала се користе у производњи МИГ гасних дифузора и сваки има своје место. Легура бакра нуди супериорну топлотну и електричну проводљивост, што је чини пожељним избором за тешке примене изнад 350 ампера где дуготрајне високе температуре могу деформисати месингане дифузоре. Месингани дифузори се широко користе у апликацијама лаких до средњих оптерећења до 300 ампера и нуде добру стабилност димензија на умереним температурама. 54А дифузор од легуре бакра је пројектован за радње које се баве заваривањем средњих и тешких оптерећења и желе додатни термички простор који пружа бакар.

П: Којим МИГ пиштољима одговара гасни дифузор Твецо 54А?
О: Гасни дифузор 54А је дизајниран да одговара Твецо Цлассиц бр. 3 (300А), бр. 4 (400А) и бр. 5 (500А) ваздушно хлађеним МИГ пиштољима, као и многим пиштољима компатибилним са Твецо стилом великих произвођача који прате стандард потрошног материјала серије 54. Користи клизне млазнице серије 24А и изолаторе млазница 34А. Увек проверите свој модел пиштоља да бисте потврдили компатибилност.

П: Колико често треба заменити гасни дифузор 54А?
О: Дифузор гаса треба прегледати током сваке промене врха контакта и замене калема жице. Одмах замените дифузор ако су отвори за гас зачепљени и не могу се у потпуности очистити, ако бакрено тело показује пукотине или деформацију, ако су навоји врха контакта огољени или лабави, или се навоји цеви проводника више не затежу добро. У производним окружењима са високим радним циклусом, превентивна замена заснована на сатима лука уместо чекања на видљиви квар помаже у одржавању доследног квалитета завара.

П: Може ли зачепљен или оштећен дифузор гаса узроковати порозност завара?
О: Да. Делимично или потпуно зачепљен дифузор омета проток заштитног гаса, стварајући турбуленцију и неравномерну покривеност око завареног базена. Ово омогућава атмосферском кисеонику, азоту и влази да контаминирају растопљени метал, стварајући порозност, површинску рупицу и оксидацију. Када се решавају проблеми са порозношћу са прекидима или изненадним почетком код МИГ заваривања, провера гасног дифузора за блокаду или оштећење треба да буде један од првих дијагностичких корака након потврде адекватног снабдевања гасом на мерачу протока.

П: Да ли су гасни дифузори ИНВЕЛТ 54А компатибилни са оригиналним Твецо пиштољима и еквивалентима на тржишту?
О: Да. Гасни дифузори ИНВЕЛТ 54А се производе по стандардним Твецо индустријским димензијама и потпуно су компатибилни са оригиналним Твецо Цлассиц бр. 3, бр. 4 и бр. 5 МИГ пиштољима, као и са еквивалентима на тржишту од главних произвођача који прате исти стандард димензија. ОЕМ квалитет Потрошни материјал у Твецо стилу је заменљив са Твецо и Твецо Велдскилл платформама.

Кратак преглед спецификација производа
