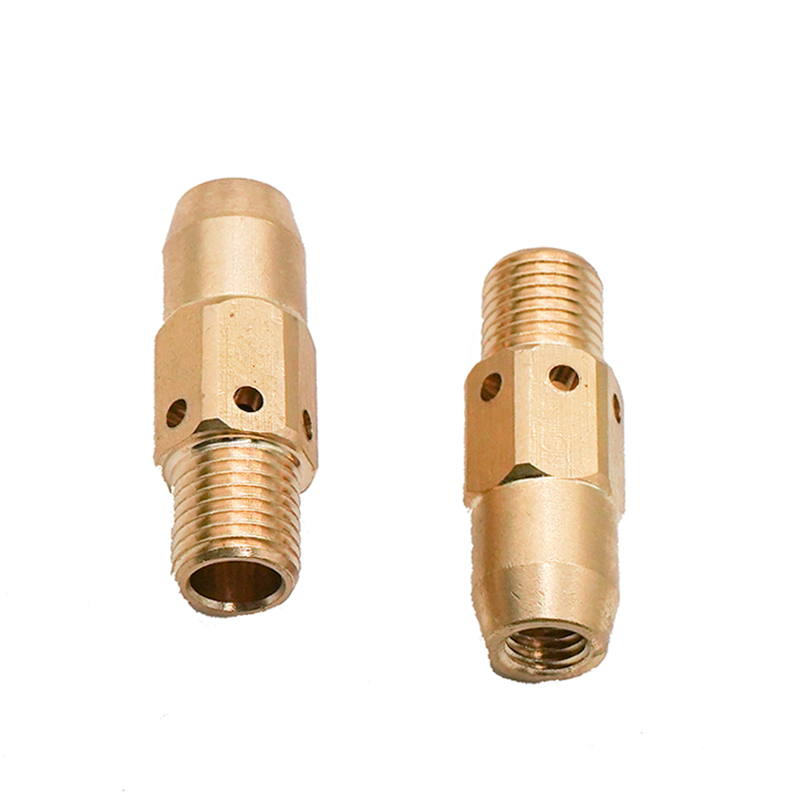

Dyfuzor gazowy miedziany 54A do typu Tweco

Dyfuzor gazu INWELT Tweco Style Copper 54A — precyzyjnie obrobiony materiał eksploatacyjny do uchwytu MIG

Dyfuzor gazu MIG to jeden z najważniejszych pod względem funkcjonalnym, choć często pomijanych elementów całego przedniego zespołu palnika. Umieszczony pomiędzy rurką przewodzącą a końcówką prądową dyfuzor gazu wykonuje jednocześnie dwa zadania, które bezpośrednio decydują o jakości spoiny: przekształca turbulentny gaz osłonowy w gładki, laminarny przepływ oraz służy jako konstrukcyjna podstawa montażowa, która ustawia końcówkę prądową dokładnie wzdłuż linii środkowej palnika. INWELT produkuje dyfuzor gazu 54A z wysokiej jakości stopu miedzi o wysokich wymaganiach Wymiary w stylu Tweco , zapewniające pokrycie gazem, stabilność wymiarową i precyzję gwintu, na których polegają profesjonalni spawacze i zakłady produkcyjne w przypadku średnio- i ciężkich zastosowań spawania MIG.

Zrozumienie funkcji dyfuzora gazu podczas spawania MIG

Silnik przepływu laminarnego — przekształcanie turbulencji w pokrycie
Gaz osłonowy wpływa do dyfuzora z rury przewodzącej w postaci szybko poruszającego się, turbulentnego strumienia. Bez interwencji ten turbulentny gaz opuściłby dyszę w postaci wirującej, nierównej kolumny, wciągając powietrze atmosferyczne do strefy spawania i powodując porowatość. Dyfuzor gazu ma precyzyjnie wywiercone porty gazu zaprojektowane tak, aby przerywać przepływ turbulentny i przekształcać go w przepływ laminarny, zanim gaz dostanie się do dyszy. Ten laminarny przepływ gazu osłania łuk i jeziorko spawalnicze, chroniąc stopiony metal przed atmosferą podczas stapiania. Tworząc stały, wolny od turbulencji strumień gazu wokół strefy spawania, dyfuzor optymalizuje osłonę i zwiększa jakość spoiny.

Pozycjonowanie końcówki kontaktowej i wsparcie strukturalne

Oprócz zarządzania przepływem gazu, dyfuzor gazu służy jako podstawa montażowa końcówki prądowej. Ustawia końcówkę prądową dokładnie wzdłuż środkowej osi palnika, zapewniając, że drut spawalniczy podawany jest prosto przez otwór dyszy, bez odchyleń. Dyfuzor gazu wkręca się z jednej strony w rurkę przewodzącą, a końcówkę stykową wkręca się w dyfuzor z drugiej strony, dzięki czemu ten element stanowi niezbędny most konstrukcyjny pomiędzy korpusem pistoletu a elektrycznym punktem styku. Jakakolwiek niewspółosiowość spowodowana zużytym lub źle obrobionym dyfuzorem zmieni odległość końcówki stykowej od roboczej i spowoduje niestabilność łuku.

Ochrona przed rozpryskami wewnętrznych elementów palnika

Korpus dyfuzora działa również jak fizyczna bariera, która chroni elementy palnika znajdujące się przed odpryskami spawalniczymi. Krople gorącego rozprysku, które w przeciwnym razie przedostałyby się do rury przewodzącej i uszkodziłyby wewnętrzne kanały gazowe, są blokowane przez dyfuzor. Ta funkcja ochronna wydłuża żywotność droższych elementów pistoletu, czyniąc dyfuzor gazu opłacalną częścią zużywalną, która zasługuje na regularną kontrolę i terminową wymianę.

Oznaczenie 54A — kompatybilność z platformami pistoletów Tweco Classic

Dyfuzor gazu 54A to jeden z najczęściej stosowanych modeli dyfuzorów w ekosystemie materiałów eksploatacyjnych Tweco, oferujący szeroką kompatybilność z wieloma seriami pistoletów.

Zgodność serii pistoletów

Dyfuzor gazu 54A został zaprojektowany tak, aby pasował do Tweco Classic nr 3 (300A), nr 4 (400A) i nr 5 (500A) chłodzonych powietrzem Uchwyty MIG , a także wiele innych pistoletów typu Tweco, które wykorzystują materiały eksploatacyjne serii 54. Ta kompatybilność z trzema pistoletami sprawia, że ​​54A jest wszechstronnym wyborem dla warsztatów obsługujących wiele platform uchwytów Tweco, redukując liczbę odrębnych numerów części potrzebnych w magazynie materiałów spawalniczych. Nadaje się do stosowania z uchwytami MIG typu Tweco o zakresie prądów od 250 A do 600 A, zarówno w lekkich produkcjach, jak i w ciężkich pracach konstrukcyjnych.

Kompatybilność dysz i akcesoriów

Dyfuzor 54A jest przeznaczony do użytku z regulowanymi dyszami pasującymi do palników nr 3 i nr 4. Jest kompatybilny wyłącznie z dyszami serii 24A i jest używany z izolatorem dyszy 34A. W przypadku dyfuzorów gazu wyposażonych w nasuwane zespoły dysz, metalowy pierścień utrzymuje dyszę na miejscu podczas spawania. Ten zintegrowany system kompatybilności gwarantuje, że wszystkie front-endowe materiały eksploatacyjne współpracują ze sobą jako opracowany zestaw, a nie jako izolowane komponenty.

Konstrukcja ze stopu miedzi — zalety termiczne i elektryczne

Dlaczego miedź przewyższa standardowy mosiądz w zastosowaniach wymagających dużych obciążeń

Wiele dyfuzorów gazu jest produkowanych ze stopu mosiądzu, który zapewnia odpowiednią wydajność przy lekkich i średnich pracach. Jednakże w miarę wzrostu natężenia prądu spawania powyżej 350 amperów – warunków powszechnych w produkcji stali konstrukcyjnej, produkcji ciężkiego sprzętu i przemyśle stoczniowym – przewodność cieplna materiału dyfuzora staje się krytyczna. Stop miedzi zapewnia lepsze odprowadzanie ciepła w porównaniu do mosiądzu, zachowując stabilność wymiarową przy długotrwałej ekspozycji na wysoką temperaturę. Dyfuzor, który utrzymuje swój kształt pod wpływem cykli termicznych, dłużej zachowuje stałą geometrię przyłącza gazowego i integralność gwintu, zapewniając przewidywalne pokrycie gazem przez cały okres użytkowania.

Przewodność elektryczna i stabilność łuku

Dyfuzor gazu umieszczony jest na ścieżce elektrycznej uchwytu MIG i przekazuje prąd spawania do końcówki prądowej. Dyfuzory gazu mają doskonałe właściwości elektryczne, dzięki czemu idealnie nadają się do stosowania w standardowych zastosowaniach spawalniczych od średnich do ciężkich. Konstrukcja dyfuzora 54A firmy INWELT ze stopu miedzi minimalizuje opór elektryczny w tym krytycznym złączu, zapewniając stałe dostarczanie prądu do końcówki stykowej i stabilną charakterystykę łuku przez cały cykl spawania. Słaba przewodność w dyfuzorze powoduje nagrzewanie oporowe, które może przedwcześnie uszkodzić zarówno dyfuzor, jak i końcówkę stykową.

Precyzyjnie obrobione gwinty i porty gazowe

Każdy dyfuzor INWELT 54A posiada precyzyjnie obrobione gwinty, które płynnie łączą się z rurką przewodzącą i końcówką stykową. Dyfuzor gazu ma obrobione maszynowo gwinty na zewnętrznej powierzchni, które pozwalają na gwintowanie zespołów dysz i utrzymują dyszę na miejscu podczas procesu spawania. Dyfuzor jest wyposażony w śrubę ustalającą przewodu, która utrzymuje wkładkę przewodu na miejscu, oraz odpowiednio gwintowaną rurkę przewodzącą, zapewniającą kompatybilność z uchwytem MIG. Cztery precyzyjnie dobrane otwory gazowe rozmieszczone są tak, aby równomiernie rozprowadzać gaz osłonowy wokół końcówki prądowej, eliminując martwe strefy i turbulencje, które mogłyby zagrozić ochronie jeziorka spawalniczego. Numery części są wytłaczane na zewnętrznej powierzchni w celu łatwej identyfikacji podczas zarządzania zapasami.

Dane techniczne

---

Przegląd, konserwacja i wymiana

Oznacza, że ​​dyfuzor gazu 54A wymaga wymiany

Rozpoznanie awarii dyfuzora, zanim wpłynie ona na jakość spoiny, jest cechą charakterystyczną dobrze zarządzanej operacji spawalniczej. Typowe oznaki konieczności wymiany dyfuzora to: porty gazowe, które są częściowo lub całkowicie zatkane i których nie można oczyścić poprzez rutynowe czyszczenie; widoczne pęknięcia, odkształcenia lub odbarwienia korpusu miedzianego wskazujące na zmęczenie cieplne; gwinty końcówki kontaktowej, które wydają się luźne, zdarte lub nie utrzymują pewnie końcówki; i gwinty rurek przewodzących, które nie są już mocno dokręcone, co pozwala na poluzowanie dyfuzora podczas spawania. Zużyty lub uszkodzony dyfuzor będzie powodować nierówne pokrycie gazem, co bezpośrednio prowadzi do porowatości, nadmiernych rozprysków i niestabilności łuku.

Harmonogram rutynowych kontroli

W środowiskach produkcyjnych, w których występują średnie i duże obciążenia spawalnicze do 500 A, dyfuzory gazu należy sprawdzać przy każdej wymianie końcówki prądowej i wymianie szpuli drutu. Wyjmij dyszę i końcówkę kontaktową, aby uzyskać dostęp do dyfuzora, a następnie wizualnie sprawdź wszystkie cztery porty gazowe pod kątem gromadzenia się odprysków. Użyj szczypiec spawalniczych MIG lub miękkiej mosiężnej szczotki, aby ostrożnie usunąć wszelkie luźne odpryski. Podczas kontroli sprawdź, czy numer części dyfuzora (54A) jest nadal czytelny na powierzchni zewnętrznej, aby ułatwić identyfikację i potwierdzić, że właściwy element pozostaje w użyciu.

Zapobiegawcza strategia wymiany

W przypadku krytycznych spoin w pracach konstrukcyjnych lub wymagających jakości zgodnie z przepisami planowana zapobiegawcza wymiana dyfuzora jest tanim środkiem ochronnym. Doświadczeni nadzorcy spawalnicy przechowują w magazynie zapasowe dyfuzory 54A — wymiana zajmuje mniej niż sześćdziesiąt sekund i kosztuje ułamek pracy wymaganej do szlifowania i ponownego spawania uszkodzonego złącza. W zakładach produkcyjnych charakteryzujących się dużą wydajnością proaktywna wymiana w oparciu o godziny pracy łuku, zamiast czekać na widoczną awarię, pomaga utrzymać stałą jakość spoin i zapobiega nieplanowanym przestojom palnika.

Aplikacje w świecie rzeczywistym

Miedziane dyfuzory gazu INWELT 54A są stosowane w gałęziach przemysłu, w których jakość spoin MIG bezpośrednio wpływa na integralność konstrukcji i wydajność produkcji.

• Produkcja stali konstrukcyjnej:  Używana z uchwytami MIG nr 4 i nr 5 przy natężeniu od 400 do 500 A do ciągłego spawania kolumn, belek i ciężkich zespołów konstrukcyjnych, gdzie laminarne pokrycie gazem ma kluczowe znaczenie dla spoin o jakości radiograficznej i spełniających normy konstrukcyjne.

• Produkcja sprzętu ciężkiego:  Obsługuje spawanie metodą MIG z wysokim osadzeniem wysięgników koparek, konstrukcji dźwigów i ram ciężkich maszyn, gdzie stała wydajność łuku przez dłuższy czas załączenia łuku bezpośrednio wpływa na codzienną wydajność produkcji.

• Budowa statków i naprawy statków:  Stosowane w pistoletach typu Tweco do spawania płyt kadłuba i montażu usztywnień, gdzie integralność gazu osłonowego przed zanieczyszczeniem atmosferycznym nie podlega negocjacjom w wilgotnym i wietrznym środowisku doków.

• Produkcja i zautomatyzowane ogniwa spawalnicze:  Precyzyjnie obrobione gwinty i stała geometria przyłącza gazowego sprawiają, że te dyfuzory nadają się do zautomatyzowanych i zrobotyzowanych zastosowań MIG, gdzie spójność komponentów bezpośrednio wpływa na czas sprawności ogniwa poprzez ograniczenie interwencji stacji czyszczenia palnika.

Dlaczego warto zaopatrzyć się w dyfuzory gazu Tweco Style 54A firmy INWELT Welding Technology Co., Ltd.

Sprawdzona wiedza produkcyjna
INWELT jest bezpośrednim producentem materiałów spawalniczych , kontrolując każdy etap procesu produkcyjnego, od wyboru surowego stopu miedzi po ostateczną weryfikację gwintu i kontrolę przyłącza gazowego. Ta pionowa integracja zapewnia spójność między partiami, której nie mogą zapewnić pośrednicy handlowi. Jako wiodący producent, INWELT oferuje wysokiej jakości rozwiązania do cięcia MIG, TIG, plazmowego i gazowego, aby sprostać wymaganiom przemysłowych projektów spawalniczych.

Certyfikowane standardy jakości
Wszystkie dyfuzory gazu 54A są produkowane w ramach systemu zarządzania jakością posiadającego certyfikat ISO 9001, spełniającego w standardzie wymogi CE i RoHS. Każda partia produkcyjna przed wypuszczeniem na rynek przechodzi weryfikację wymiarową, testy dopasowania gwintu i kontrolę jakości powierzchni. Dzięki ponad 15-letniemu doświadczeniu firma INWELT oferuje najwyższej jakości uchwyty spawalnicze i materiały eksploatacyjne zaprojektowane z myślą o zaspokojeniu potrzeb profesjonalistów z różnych branż.

Warunki handlowe oferowane bezpośrednio przez fabrykę
Dokonując zakupów bezpośrednio od producenta, zakłady produkcyjne i dystrybutorzy spawalniczy otrzymują konkurencyjne ceny bezpośrednio od producenta. Dostępne są opcje dostosowywania OEM i ODM, w tym opakowania pod marką własną, niestandardowe branding i niestandardowe specyfikacje dla specjalistycznych platform broni. Zamówienia hurtowe wspierane są sprawną realizacją.

Bezpłatna ocena próbki
Ocena dyfuzora gazu wymaga praktycznego sprawdzenia zazębienia gwintu, geometrii przyłącza gazowego i wytrzymałości termicznej w rzeczywistych warunkach spawania. Próbki produktów dostępne są przed zamówieniami hurtowymi, dzięki czemu nawiewnik INWELT 54A można przetestować we własnym warsztacie.

Globalne doświadczenie w dostawach
Dzięki ponad 15-letniemu doświadczeniu w branży firma INWELT zbudowała bazę klientów obejmującą ponad 30 krajów. Stała jakość produktów, elastyczne konsultacje techniczne i niezawodne terminy dostaw uczyniły INWELT zaufanym partnerem zarówno dla profesjonalnych spawaczy, niezależnych zakładów produkcyjnych, jak i dużych przedsiębiorstw zajmujących się zaopatrzeniem przemysłowym.

---

Często zadawane pytania

P: Jaka jest podstawowa funkcja dyfuzora gazu spawalniczego MIG?
Odp.: Dyfuzor gazu znajduje się pomiędzy rurką przewodzącą a końcówką prądową w uchwycie MIG. Jego dwie podstawowe funkcje to przekształcanie turbulentnego gazu osłonowego w gładki, laminarny przepływ, który równomiernie chroni jeziorko spawalnicze, oraz zapewnianie gwintowanej podstawy montażowej, która ustawia i zabezpiecza końcówkę prądową w precyzyjnym wyrównaniu z linią środkową palnika. Prawidłowo działający dyfuzor jest niezbędny do uzyskania spoin pozbawionych porowatości i stabilnego działania łuku.

P: Jaka jest różnica między miedzianym dyfuzorem gazu a mosiężnym dyfuzorem gazu?
Odp.: Obydwa materiały są wykorzystywane w produkcji dyfuzorów gazu MIG i każdy z nich ma swoje miejsce. Stop miedzi zapewnia doskonałą przewodność cieplną i elektryczną, co czyni go preferowanym wyborem do zastosowań wymagających dużych obciążeń powyżej 350 A, gdzie utrzymujące się wysokie temperatury mogą odkształcić mosiężne dyfuzory. Dyfuzory mosiężne są szeroko stosowane w zastosowaniach lekkich i średnich do 300 A i zapewniają dobrą stabilność wymiarową w umiarkowanych temperaturach. Dyfuzor 54A ze stopu miedzi został zaprojektowany dla warsztatów, które wykonują spawanie od średnich do ciężkich i potrzebują dodatkowego zapasu ciepła, jaki zapewnia miedź.

P: Do jakich uchwytów MIG pasuje dyfuzor gazu Tweco 54A?
Odp.: Dyfuzor gazu 54A zaprojektowano tak, aby pasował do chłodzonych powietrzem uchwytów MIG Tweco Classic nr 3 (300A), nr 4 (400A) i nr 5 (500A), a także do wielu kompatybilnych uchwytów Tweco pochodzących od głównych producentów spełniających standardy materiałów eksploatacyjnych serii 54. Wykorzystuje dysze wsuwane serii 24A i izolatory dysz 34A. Zawsze sprawdzaj konkretny model pistoletu, aby potwierdzić kompatybilność.

P: Jak często należy wymieniać dyfuzor gazu 54A?
Odp.: Dyfuzor gazu należy sprawdzać przy każdej wymianie końcówki prądowej i wymianie szpuli drutu. Wymień dyfuzor natychmiast, jeśli porty gazowe są zatkane i nie można ich całkowicie oczyścić, miedziany korpus wykazuje pęknięcia lub odkształcenia, gwinty końcówki stykowej są zerwane lub luźne, lub gwinty rurki przewodzącej nie są już dobrze dokręcone. W środowiskach produkcyjnych o dużej wydajności wymiana zapobiegawcza oparta na godzinach pracy łuku, zamiast czekać na widoczną awarię, pomaga utrzymać stałą jakość spoiny.

P: Czy zatkany lub uszkodzony dyfuzor gazu może powodować porowatość spoiny?
O: Tak. Częściowo lub całkowicie zatkany dyfuzor zakłóca przepływ gazu osłonowego, powodując turbulencje i nierówne pokrycie wokół jeziorka spawalniczego. Dzięki temu tlen atmosferyczny, azot i wilgoć zanieczyszczają stopiony metal, powodując porowatość, wżery powierzchniowe i utlenianie. Podczas rozwiązywania problemów z sporadyczną lub nagle pojawiającą się porowatością podczas spawania MIG, sprawdzenie dyfuzora gazu pod kątem zablokowania lub uszkodzenia powinno być jednym z pierwszych kroków diagnostycznych po potwierdzeniu odpowiedniego dopływu gazu na przepływomierzu.

P: Czy dyfuzory gazu INWELT 54A są kompatybilne z oryginalnymi pistoletami Tweco i ich odpowiednikami na rynku wtórnym?
O: Tak. Dyfuzory gazu INWELT 54A są produkowane według standardowych wymiarów branżowych Tweco i są w pełni kompatybilne z oryginalnymi uchwytami MIG Tweco Classic nr 3, nr 4 i nr 5, a także odpowiednikami na rynku wtórnym od głównych producentów, którzy przestrzegają tych samych standardów wymiarowych. Materiały eksploatacyjne Tweco o jakości OEM są wymienne z platformami Tweco i Tweco Weldskill.

Dane techniczne produktu w skrócie
