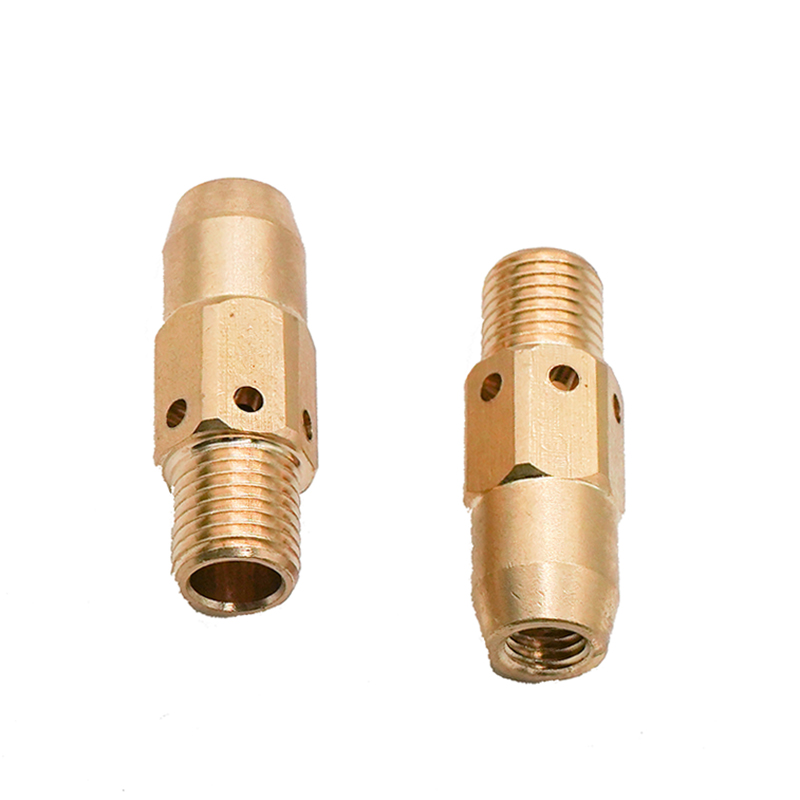

دیفیوزر گاز مسی 54A برای نوع Tweco

پخش کننده گاز INWELT Tweco Style Copper 54A — مواد مصرفی اسلحه MIG با ماشین دقیق

دیفیوزر گاز MIG یکی از مهم ترین اجزای عملکردی است که اغلب در کل مجموعه جلویی مشعل نادیده گرفته می شود. دیفیوزر گاز که بین لوله هادی و نوک تماس قرار دارد، دو کار همزمان را انجام می دهد که مستقیماً کیفیت جوش را تعیین می کند: گاز محافظ آشفته را به یک الگوی جریان صاف و آرام تبدیل می کند و به عنوان پایه نصب سازه ای عمل می کند که نوک تماس را دقیقاً در امتداد خط مرکزی مشعل قرار می دهد. INWELT پخش کننده گاز 54A را از آلیاژ مس با عیار بالا تا دقیق تولید می کند. ابعاد به سبک Tweco ، ارائه پوشش گاز، پایداری ابعادی و دقت رزوه ای که جوشکاران حرفه ای و کارگاه های تولیدی برای کاربردهای متوسط ​​تا سنگین MIG به آن وابسته هستند.

آشنایی با عملکرد دیفیوزر گاز در جوشکاری MIG

موتور جریان آرام - تبدیل توربولانس به پوشش پوشش
گاز محافظ از لوله رسانا به عنوان یک جریان سریع متحرک و متلاطم وارد دیفیوزر می شود. بدون مداخله، این گاز متلاطم به عنوان یک ستون چرخشی و ناهموار از نازل خارج می شود و هوای جو را به منطقه جوش می کشد و باعث ایجاد تخلخل می شود. دیفیوزر گاز دارای پورت های گاز حفاری دقیقی است که برای شکستن جریان آشفته و تبدیل آن به یک الگوی جریان آرام قبل از ورود گاز به نازل طراحی شده است. این جریان گاز آرام از قوس و حوضچه جوش محافظت می کند و از فلز مذاب در برابر جو در هنگام همجوشی محافظت می کند. با ایجاد یک جریان گاز ثابت و بدون تلاطم در اطراف ناحیه جوش، دیفیوزر محافظ را بهینه می کند و کیفیت جوش را افزایش می دهد.

با موقعیت یابی نکته و پشتیبانی ساختاری تماس بگیرید

علاوه بر مدیریت جریان گاز، دیفیوزر گاز به عنوان پایه نصب مهم برای نوک تماس عمل می کند. نوک تماس را دقیقاً در امتداد محور مرکزی مشعل قرار می دهد و اطمینان حاصل می کند که سیم جوش مستقیماً از سوراخ نازل بدون انحراف تغذیه می شود. پخش کننده گاز از یک طرف به داخل لوله هادی می رود، در حالی که نوک تماس از طرف دیگر به داخل دیفیوزر می رود و این جزء را به پل ساختاری اساسی بین بدنه تفنگ و نقطه تماس الکتریکی تبدیل می کند. هر گونه ناهماهنگی ناشی از یک دیفیوزر فرسوده یا ضعیف، فاصله تماس نوک تا محل کار را تغییر می‌دهد و ناپایداری قوس ایجاد می‌کند.

حفاظت پاشش برای اجزای داخلی مشعل

بدنه دیفیوزر همچنین به عنوان یک مانع فیزیکی عمل می کند که از اجزای مشعل بالادست در برابر پاشش جوش محافظت می کند. قطرات پاشش داغ که در غیر این صورت به داخل لوله هادی می روند و به مجرای داخلی گاز آسیب می رسانند توسط دیفیوزر مسدود می شوند. این عملکرد حفاظتی طول عمر قطعات تفنگ گران‌تر را افزایش می‌دهد و دیفیوزر گاز را به یک بخش سایش مقرون‌به‌صرفه تبدیل می‌کند که سزاوار بازرسی منظم و تعویض به موقع است.

نام 54A - سازگاری با پلتفرم های تفنگ کلاسیک Tweco

دیفیوزر گاز 54A یکی از پرکاربردترین مدل های پخش کننده در اکوسیستم مصرفی Tweco است که سازگاری گسترده ای را در سری های مختلف تفنگ ارائه می دهد.

سازگاری با سری تفنگ

دیفیوزر گازی 54A برای جا دادن Tweco Classic شماره 3 (300A)، شماره 4 (400A) و شماره 5 (500A) با هوا خنک طراحی شده است. اسلحه های MIG و همچنین بسیاری دیگر از اسلحه های سبک Tweco که از مواد مصرفی سری 54 استفاده می کنند. این سازگاری با سه تفنگ، 54A را به یک انتخاب همه کاره مصرفی برای مغازه‌هایی تبدیل می‌کند که چندین سکوی تفنگ Tweco را کار می‌کنند و تعداد قطعات متمایز مورد نیاز در موجودی جوشکاری را کاهش می‌دهد. این برای استفاده با اسلحه های MIG به سبک Tweco با ظرفیت های 250A تا 600A مناسب است و ساخت سبک را از طریق کارهای ساختاری سنگین پوشش می دهد.

سازگاری نازل و لوازم جانبی

دیفیوزر 54A برای استفاده با نازل های قابل تنظیم متناسب با مشعل های شماره 3 و شماره 4 طراحی شده است. این فقط با نازل های سری 24A سازگار است و با عایق نازل 34A استفاده می شود. برای پخش‌کننده‌های گاز که از مجموعه‌های نازل لغزنده استفاده می‌کنند، یک طرح حلقه فلزی نازل را در هنگام جوشکاری در جای خود قرار می‌دهد. این سیستم سازگاری یکپارچه تضمین می کند که همه مواد مصرفی جلویی با هم به عنوان یک مجموعه مهندسی شده کار می کنند و نه به عنوان اجزای جدا شده.

ساخت آلیاژ مس - مزایای حرارتی و الکتریکی

چرا مس در کاربردهای سنگین از برنج استاندارد بهتر عمل می کند؟

بسیاری از پخش کننده های گاز از آلیاژ برنج ساخته می شوند که عملکرد مناسبی را برای کارهای سبک تا متوسط ​​فراهم می کند. با این حال، با افزایش آمپر جوشکاری بیش از 350 آمپر - شرایط رایج در ساخت فولاد سازه‌ای، ساخت تجهیزات سنگین و کشتی‌سازی - هدایت حرارتی مواد پخش‌کننده بسیار مهم می‌شود. آلیاژ مس در مقایسه با برنج، اتلاف حرارت عالی را فراهم می‌کند و ثبات ابعادی را در معرض قرار گرفتن در معرض دمای بالا حفظ می‌کند. دیفیوزری که شکل خود را تحت سیکل حرارتی حفظ می کند، هندسه یکپارچه درگاه گاز و یکپارچگی رزوه را برای مدت طولانی تری حفظ می کند و پوشش گاز قابل پیش بینی را در طول عمر خود ارائه می دهد.

رسانایی الکتریکی و پایداری قوس

دیفیوزر گاز در مسیر الکتریکی تفنگ MIG قرار می گیرد و جریان جوش را به نوک تماس منتقل می کند. دیفیوزرهای گاز دارای خواص الکتریکی بسیار خوبی هستند که آنها را برای استفاده در کاربردهای جوشکاری استاندارد متوسط ​​تا سنگین ایده آل می کند. ساختار آلیاژ مس دیفیوزر 54A INWELT مقاومت الکتریکی را در این محل اتصال حیاتی به حداقل می‌رساند و از تحویل جریان ثابت به نوک تماس و ویژگی‌های قوس پایدار در طول چرخه جوش اطمینان می‌دهد. رسانایی ضعیف در دیفیوزر باعث گرمایش مقاومتی می شود که می تواند هم دیفیوزر و هم نوک تماس را زودتر از موعد تخریب کند.

رزوه های ماشینکاری دقیق و درگاه های گاز

هر دیفیوزر INWELT 54A دارای رزوه های ماشینکاری شده دقیق است که به آرامی با لوله هادی و نوک تماس درگیر می شود. دیفیوزر گاز دارای رزوه هایی بر روی سطح خارجی است تا به مجموعه نازل اجازه می دهد تا در طول فرآیند جوشکاری رزوه شود و نازل را در جای خود قرار دهد. دیفیوزر دارای یک پیچ تنظیم مجرا است که پوشش مجرا را در جای خود قرار می دهد و یک لوله هادی رزوه ای مناسب برای سازگاری با تفنگ MIG. چهار سوراخ گاز با اندازه دقیق ترتیب داده شده اند تا گاز محافظ را به طور یکنواخت در اطراف نوک تماس توزیع کند و مناطق مرده و آشفتگی را که حفاظت حوضچه جوش را به خطر می اندازد از بین ببرد. شماره قطعات برای شناسایی آسان در طول مدیریت موجودی، روی سطح خارجی مهر می شود.

مشخصات فنی

---

بازرسی، تعمیر و نگهداری و تعویض

امضای یک دیفیوزر گاز 54A نیاز به تعویض دارد

تشخیص خرابی دیفیوزر قبل از اینکه بر کیفیت جوش تأثیر بگذارد، مشخصه یک عملیات جوشکاری با مدیریت خوب است. نشانگرهای متداول مبنی بر اینکه دیفیوزر نیاز به تعویض دارد عبارتند از: پورت های گاز که تا حدی یا به طور کامل مسدود شده اند و با تمیز کردن معمولی پاک نمی شوند. ترک های قابل مشاهده، تغییر شکل یا تغییر رنگ بدنه مسی که نشان دهنده خستگی حرارتی است. رزوه های نوک تماسی که احساس شل شدن، کنده شدن یا ناتوانی در نگه داشتن نوک را دارند. و رزوه های لوله هادی که دیگر محکم سفت نمی شوند و به دیفیوزر اجازه می دهند در حین جوشکاری شل شود. یک دیفیوزر فرسوده یا آسیب دیده پوشش گاز ناهموار ایجاد می کند که مستقیماً منجر به تخلخل، پاشش بیش از حد و ناپایداری قوس می شود.

برنامه بازرسی روتین

در محیط های تولیدی با جوشکاری متوسط ​​تا سنگین تا 500 آمپر، دیفیوزرهای گاز باید در هر تعویض نوک تماس و تعویض قرقره سیم بررسی شوند. نازل و نوک تماس را برای دسترسی به دیفیوزر بردارید، سپس به صورت چشمی هر چهار درگاه گاز را برای تجمع پاشش بررسی کنید. از یک جفت انبر جوش MIG یا یک برس برنجی نرم استفاده کنید تا هرگونه پاشش شل را به دقت پاک کنید. در حین بازرسی، بررسی کنید که شماره قطعه پخش کننده (54A) همچنان در سطح خارجی برای شناسایی آسان خوانا است و تأیید می کند که قطعه صحیح در سرویس باقی مانده است.

استراتژی جایگزینی پیشگیرانه

برای جوش های حیاتی در کار ساختاری یا با کیفیت کد، تعویض دیفیوزر پیشگیرانه برنامه ریزی شده یک اقدام حفاظتی کم هزینه است. ناظران باتجربه جوشکاری دیفیوزرهای یدکی 54A را در انبار نگه می‌دارند - تعویض کمتر از شصت ثانیه طول می‌کشد و کسری از کار مورد نیاز برای آسیاب کردن و جوش دادن مجدد یک اتصال شکست خورده هزینه دارد. در مغازه‌هایی که تولید با چرخه کاری بالا را انجام می‌دهند، جایگزینی فعال بر اساس ساعات قوس الکتریکی به جای انتظار برای خرابی قابل مشاهده، به حفظ کیفیت جوش ثابت کمک می‌کند و از توقف برنامه‌ریزی نشده مشعل جلوگیری می‌کند.

برنامه های کاربردی در دنیای واقعی

پخش‌کننده‌های گاز مسی INWELT 54A در صنایعی که کیفیت جوش MIG مستقیماً بر یکپارچگی ساختار و راندمان تولید تأثیر می‌گذارد، استفاده می‌شود.

• ساخت فولاد سازه ای:  با اسلحه های MIG شماره 4 و شماره 5 در 400 تا 500 آمپر برای جوشکاری مداوم ستون ها، تیرها و مجموعه های ساختاری سنگین استفاده می شود که در آن پوشش گاز آرام برای جوش هایی با کیفیت رادیوگرافی که مطابق با کدهای ساختاری هستند، حیاتی است.

• ساخت تجهیزات سنگین:  از جوشکاری MIG با رسوب بالا در بوم های بیل مکانیکی، سازه های جرثقیل و قاب ماشین آلات سنگین پشتیبانی می کند که در آن عملکرد قوس ثابت در طول زمان طولانی روشن شدن قوس به طور مستقیم بر خروجی تولید روزانه تأثیر می گذارد.

• کشتی سازی و تعمیرات دریایی:  در تفنگ هایی به سبک Tweco برای جوشکاری صفحه بدنه و نصب سفت کننده استفاده می شود که در آن یکپارچگی گاز محافظ در برابر آلودگی جوی در محیط های اسکله مرطوب و باد غیر قابل مذاکره است.

• ساخت سلول‌های جوشکاری خودکار:  رزوه‌های ماشین‌کاری دقیق و هندسه یکپارچه درگاه گاز، این دیفیوزرها را برای کاربردهای خودکار و روباتیک MIG مناسب می‌سازد، جایی که سازگاری اجزا به طور مستقیم با کاهش مداخلات ایستگاه تمیز کردن مشعل، بر زمان کارکرد سلول تأثیر می‌گذارد.

چرا دیفیوزرهای گاز Tweco Style 54A را از شرکت INWELT Welding Technology Co., Ltd.

تخصص تولید ثابت
INWELT تولید کننده مستقیم است مواد مصرفی جوشکاری ، کنترل هر مرحله از فرآیند تولید، از انتخاب آلیاژ مس خام تا تأیید رزوه نهایی و بازرسی درگاه گاز. این ادغام عمودی یکپارچگی دسته به دسته را تضمین می کند که واسطه های تجاری نمی توانند ارائه کنند. به عنوان یک تولید کننده پیشرو، INWELT راه حل های برش MIG، TIG، پلاسما و گاز با کیفیت بالا را برای پاسخگویی به نیازهای پروژه های جوشکاری صنعتی ارائه می دهد.

استانداردهای کیفیت گواهی شده
همه دیفیوزرهای گاز 54A تحت سیستم مدیریت کیفیت دارای گواهی ISO 9001 با انطباق با CE و RoHS به عنوان استاندارد تولید می شوند. هر دسته تولیدی قبل از انتشار تحت بررسی ابعادی، آزمایش تناسب نخ و بازرسی کیفیت سطح قرار می گیرد. با بیش از 15 سال تخصص، INWELT مشعل های جوشکاری و مواد مصرفی درجه یک را ارائه می دهد که برای رفع نیازهای حرفه ای ها در سراسر صنایع طراحی شده اند.

شرایط تجاری مستقیم کارخانه
با خرید مستقیم از تولید کننده، فروشگاه های تولید و توزیع کنندگان جوش قیمت رقابتی مستقیم کارخانه را دریافت می کنند. گزینه های سفارشی سازی OEM و ODM در دسترس هستند، از جمله بسته بندی با برچسب خصوصی، نام تجاری سفارشی، و مشخصات غیر استاندارد برای سیستم عامل های تفنگ تخصصی. سفارشات عمده فروشی با انجام کارآمد پشتیبانی می شوند.

ارزیابی نمونه رایگان
ارزیابی یک دیفیوزر گاز مستلزم آزمایش عملی درگیری رزوه، هندسه پورت گاز و دوام حرارتی در شرایط جوشکاری واقعی است. نمونه های محصول قبل از سفارش حجم در دسترس هستند، بنابراین دیفیوزر INWELT 54A را می توان در کارگاه خود تست کرد.

تجربه عرضه جهانی
با بیش از 15 سال تجربه در صنعت، INWELT پایگاه مشتریانی را در بیش از 30 کشور ایجاد کرده است. کیفیت ثابت محصول، مشاوره فنی پاسخگو و جدول زمانی قابل اطمینان تحویل، INWELT را به یک شریک قابل اعتماد برای جوشکاران حرفه‌ای، مغازه‌های تولید مستقل، و عملیات تدارکات صنعتی در مقیاس بزرگ تبدیل کرده است.

---

سوالات متداول

س: عملکرد اصلی دیفیوزر گاز جوشکاری MIG چیست؟
A: پخش کننده گاز بین لوله هادی و نوک تماس در یک تفنگ MIG قرار می گیرد. دو وظیفه اصلی آن تبدیل گاز محافظ آشفته به یک الگوی جریان صاف و آرام است که به طور یکنواخت از حوضچه جوش محافظت می کند، و ایجاد پایه نصب رزوه ای که نوک تماس را در تراز دقیق با خط مرکزی مشعل قرار می دهد و محکم می کند. یک دیفیوزر با عملکرد مناسب برای جوش های بدون تخلخل و عملکرد قوس پایدار ضروری است.

س: تفاوت بین دیفیوزر گاز مسی و دیفیوزر گاز برنجی چیست؟
پاسخ: هر دو ماده در ساخت دیفیوزر گاز MIG استفاده می شوند و هر کدام جایگاه خود را دارند. آلیاژ مس رسانایی حرارتی و الکتریکی عالی را ارائه می دهد، و آن را به گزینه ای مطلوب برای کاربردهای سنگین بالای 350 آمپر تبدیل می کند که در آن دماهای بالا پایدار می توانند دیفیوزرهای برنجی را تغییر شکل دهند. دیفیوزرهای برنجی به طور گسترده در کاربردهای سبک تا متوسط ​​تا 300 آمپر استفاده می شود و پایداری ابعادی خوبی را در دماهای متوسط ​​ارائه می دهد. دیفیوزر 54A در آلیاژ مس برای مغازه‌هایی طراحی شده است که جوشکاری متوسط ​​تا سنگین انجام می‌دهند و فضای اضافی حرارتی مس را می‌خواهند.

س: پخش کننده گاز Tweco 54A با کدام تفنگ های MIG مناسب است؟
پاسخ: پخش کننده گاز 54A برای تطبیق اسلحه های MIG کلاسیک شماره 3 (300A)، شماره 4 (400A) و شماره 5 (500A) و همچنین بسیاری از تفنگ های سازگار با سبک Tweco از سازندگان بزرگ که از استاندارد مصرفی سری 54 پیروی می کنند، طراحی شده است. از نازل های لغزنده سری 24 آمپر و عایق های نازل 34 آمپر استفاده می کند. برای تأیید سازگاری، همیشه مدل تفنگ خاص خود را تأیید کنید.

س: هر چند وقت یکبار باید دیفیوزر گاز 54A تعویض شود؟
پاسخ: پخش کننده گاز باید در طول هر تغییر نوک تماس و تعویض قرقره سیم بررسی شود. اگر دریچه های گاز مسدود شده اند و نمی توان آنها را به طور کامل پاک کرد، بدنه مسی دارای ترک یا تغییر شکل است، رزوه های نوک تماس از بین رفته یا شل شده اند، یا رزوه های لوله هادی دیگر محکم سفت نمی شوند، فوراً دیفیوزر را تعویض کنید. در محیط های تولید با چرخه کاری بالا، جایگزینی پیشگیرانه بر اساس ساعت قوس به جای انتظار برای شکست قابل مشاهده، به حفظ کیفیت جوش ثابت کمک می کند.

س: آیا پخش کننده گاز گرفتگی یا آسیب دیده می تواند باعث تخلخل جوش شود؟
ج: بله. یک دیفیوزر که به طور کامل یا جزئی مسدود شده است، جریان گاز محافظ را مختل می کند و باعث ایجاد آشفتگی و پوشش ناهموار در اطراف حوضچه جوش می شود. این امر به اکسیژن، نیتروژن و رطوبت جو اجازه می دهد تا فلز مذاب را آلوده کند و باعث ایجاد تخلخل، حفره سطحی و اکسیداسیون شود. هنگام عیب یابی تخلخل متناوب یا شروع ناگهانی در جوشکاری MIG، بازرسی دیفیوزر گاز برای انسداد یا آسیب باید یکی از اولین مراحل تشخیصی پس از تأیید تامین گاز کافی در فلومتر باشد.

س: آیا پخش‌کننده‌های گاز INWELT 54A با تفنگ‌های اصلی Tweco و مشابه‌های آن سازگار هستند؟
ج: بله. دیفیوزرهای گاز INWELT 54A با ابعاد استاندارد صنعت Tweco تولید می شوند و کاملاً با تفنگ های اصلی Tweco Classic No. 3، No. 4 و No. 5 MIG، و همچنین معادل های پس از فروش تولید کنندگان بزرگ که از استاندارد ابعادی یکسانی پیروی می کنند، سازگاری دارند. مواد مصرفی به سبک Tweco با کیفیت OEM با پلتفرم های Tweco و Tweco Weldskill قابل تعویض هستند.
