INWELT AG60 60A HF Повітря Пальник для плазмового різання

Розроблена для професійного ручного плазмового різання, ця конфігурація з повітряним охолодженням 60 А має запалювання дуги HF , робочий цикл 60%, кабельну збірку 5 м і з’єднання M16×1,5. Провідник кабелю 6 мм² забезпечує надійну передачу струму, а змінні електроди, ріжучі наконечники, керамічні екрани, головки пальника та тригерні компоненти спрощують технічне обслуговування після продажу. Для брендів плазмового обладнання, дистриб’юторів, імпортерів і оптовиків доступні повні комплекти пальників, комплекти витратних матеріалів, оптова поставка, конфігурація OEM/ODM , приватне маркування та індивідуальне пакування.

модель:
AG60
Бренд:
INWELT
код:
IWU6641
поточний:
60 ампер
Охолодження:
повітря
Робочий цикл:
60%
Тиск газу:
3,5-4,0 бар
запалювання:
HF
Постійний потік:
40 сек. Рекомендовано

Довжина:	5м
Роз'єм:	М16*1,5
Наявність:

Кількість:



Запитуйте Додати в кошик

Опис товару

60A HF повітря Пальник для плазмового різання для професійного різання металу

INWELT AG60 — це ручний плазмовий різак із повітряним охолодженням, призначений для професійного виготовлення металу, ремонту, обслуговування та різання в майстерні.

Конфігурація INWELT розрахована на 60 А з робочим циклом 60% і використовує високочастотне ( HF ) запалювання для запуску дуги.

Його стандартна конфігурація включає 5-метровий кабельний вузол і заднє з’єднання M16×1,5 , що забезпечує практичну заміну та OEM рішення для сумісного обладнання для плазмового різання.

Факел використовує стиснене повітря як технологічний газ і призначений для робочого тиску приблизно 3,5–4,0 бар із зазначеною витратою газу приблизно 163 л/хв..

INWELT також постачає відповідні електроди, ріжучі наконечники, екрани, головки пальників, рукоятки, компоненти тригерів і кабельні вузли, що дозволяє дистриб’юторам і виробникам обладнання отримувати як повні пальники, так і запасні частини від одного постачальника.

INWELT AG60 Технічні характеристики

Специфікація	INWELT AG60
Тип продукту	Портативний Пальник для плазмового різання
Модель	AG60
Бренд	INWELT
Повний код Torch	IWU6641
Номінальний струм	60 А
Робочий цикл	60%
Спосіб охолодження	Повітряне охолодження
Технологічний газ	Стиснене повітря
Рекомендований тиск газу	3,5–4,0 бар
Потік газу	прибл. 163 л/хв
Запуск дуги	Високочастотний ( HF )
Рекомендований пост-флоу	прибл. 40 секунд
Стандартна довжина кабелю	5 м
Кабельний провідник	6 мм² конфігурація
Стандартне підключення	М16×1,5
Тип факела	Інструкція / Портативний
Родина витратних матеріалів	AG60 / Компоненти типу SG55
OEM / ODM	в наявності
Приватна торгова марка	в наявності

Перед замовленням перевірте вихідний струм плазмового різака, систему запуску, заднє підключення та інтерфейс керування пальником.

Як працює AG60 HF Пальник для плазмового різання

Плазмовий різак працює разом із джерелом живлення плазми, системою стисненого повітря та робочим з’єднанням для створення концентрованого плазмового струменя.

Високочастотне запалювання дуги

INWELT AG60 використовує HF запалювання.

Під час запалювання дуги сумісне плазмове джерело живлення використовує високочастотну електричну енергію як частину процесу запуску.

Це дозволяє встановити плазмову дугу відповідно до розробленої послідовності запуску машини.

Оскільки в машинах для плазмового різання використовуються різні технології запалювання, пальник HF не слід автоматично розглядати як взаємозамінний із зворотним різанням або іншим не HF пальником.

Стиснене повітря утворює плазмовий струмінь

Стиснене повітря проходить через головку пальника та ріжучі матеріали.

Електрична енергія іонізує газ і утворює високотемпературну плазмову дугу.

Ріжуче сопло звужує цей плазмовий потік у концентрований струмінь, який розплавляє електропровідний матеріал, тоді як високошвидкісний газ видаляє розплавлений метал із розрізу.

Post-Flow допомагає охолодити факел

Специфікація INWELT рекомендує приблизно 40 секунд пост-потоку.

Після зупинки ріжучої дуги постійний потік повітря може допомогти видалити тепло від головки пальника та витратних матеріалів.

Не переривайте розроблений цикл пост-потоку машини, якщо це не вказано виробником плазмового різака.

Ключові характеристики INWELT AG60

Номінальний струм різання 60A

AG60 розрахований на номінальний струм 60 А.

Це забезпечує практичні можливості для звичайних робіт із плазмового різання в майстерні, ремонті та виготовленні.

Потужність пальника завжди слід узгоджувати з плазмовим джерелом живлення, а не вважати, що будь-яка візуально схожа машина є сумісною.

Робочий цикл 60%.

INWELT AG60 вказано при робочому циклі 60%.

Робочий цикл представляє обсяг роботи, дозволений протягом визначеного періоду випробувань за номінальних умов, перш ніж знадобиться відповідне охолодження.

На фактичну теплову ефективність також можуть впливати температура навколишнього середовища, подача повітря, стан витратних матеріалів і техніка різання.

Конструкція з повітряним охолодженням

Для AG60 не потрібен окремий блок водяного охолодження.

Стиснене повітря бере участь у плазмовому процесі, а також допомагає керувати теплом у пальнику.

Це спрощує систему різання та робить пальник практичним для портативних та майстерень плазмових різаків.

Кабель пальника 5 м

Стандарт INWELT AG60 включає 5-метровий кабельний вузол.

Це забезпечує корисний робочий діапазон для:

Виготовлення столів
Ремонт автомобілів
Обслуговування техніки
Сталеві конструкції
Майстерня порізки
Загальна обробка металів

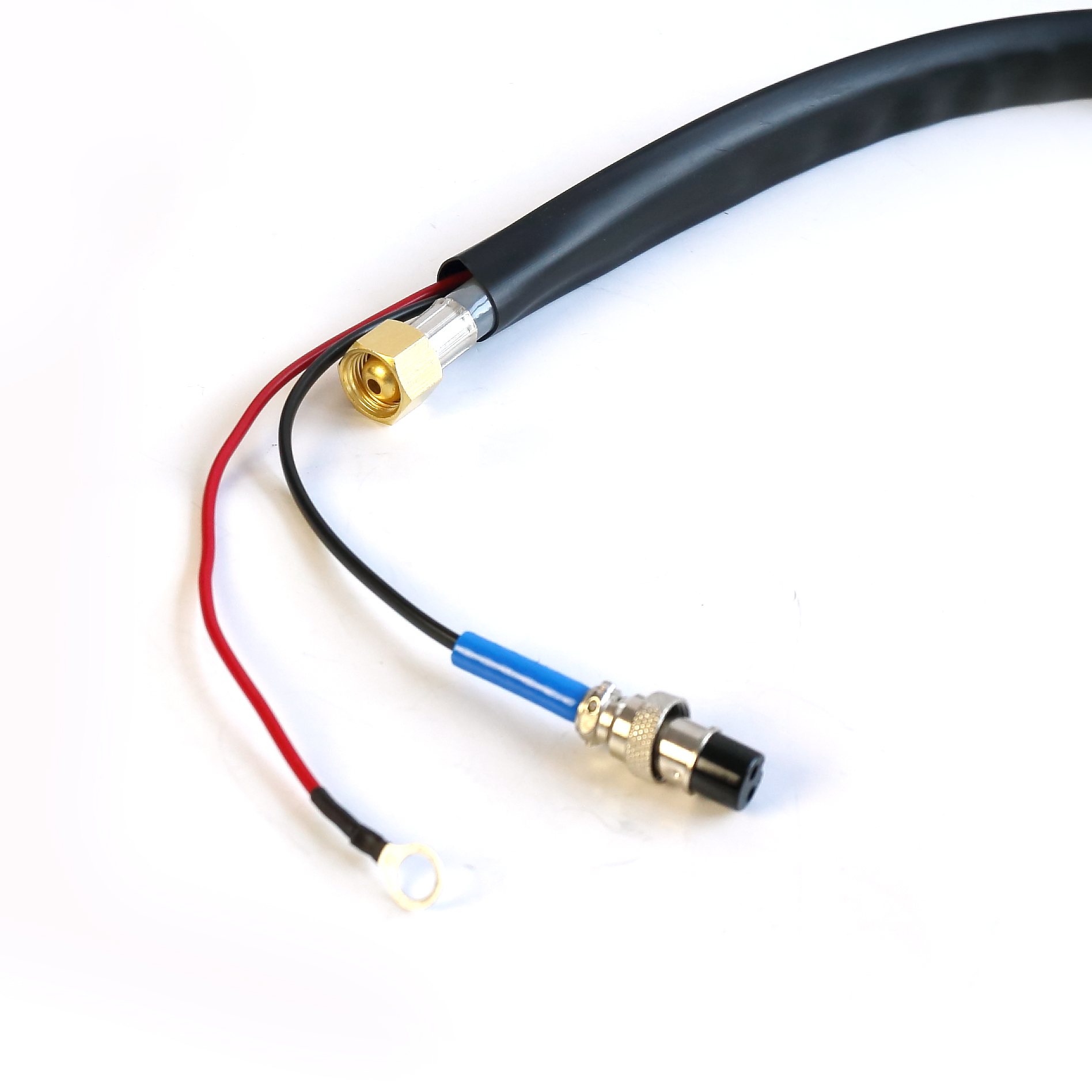

З'єднання М16×1,5

Стандартний повний пальник, указаний на сторінці INWELT використовує з’єднання M16×1,5.

Однак одного розміру різьби недостатньо для підтвердження сумісності з машиною.

Необхідно також перевірити з'єднання керування та конструкцію запуску дуги.

AG60 Сумісність плазмового різака: що перевірити перед замовленням

Одним з найважливіших питань, які задають покупці, є:

Чи підійде пальник AG60 до мого плазмового різака?

Відповідь залежить від кількох факторів.

Перевірте вихідний струм машини

INWELT AG60 має номінальний струм 60 A.

Плазмовий різак повинен працювати в межах перевіреної потужності струму пальника.

Не припускайте, що назва моделі CUT50, CUT60 або CUT70 автоматично гарантує сумісність, оскільки угоди про найменування машин різняться між виробниками.

Підтвердити HF Запуск

Плазмовий різак має використовувати систему запуску дуги, сумісну з конфігурацією INWELT AG60 HF .

Для машини, що не відповідає HF може знадобитися інше сімейство пальників.

Перевірте з’єднання M16×1,5

Перед заміною перевірте наявні розміри роз’єму пальника.

Стандартна конфігурація INWELT використовує:

М16×1,5

але повний електричний і пневматичний інтерфейс також повинен відповідати.

Перевірте роз’єм керування факелом

Тригер/контрольна пробка повинна бути підтверджена окремо від основного пальника.

Залежно від машини з’єднання керування можуть відрізнятися:

Кількість шпильок
Діаметр штекера
Електропроводка
Схема запуску
Розташування пілотної дуги

Надішліть фото моделі машини або роз’єму

Для програм заміни надайте INWELT з:

Марка плазмового різака
Модель машини
Максимальний струм різання
Існуюча модель факела
Фото заднього роз'єму
Фото вилки управління

Це надійніше, ніж вибір заміни лише за словами 'CUT60' або ' AG60 .'

AG60 / Витратні матеріали та запасні частини SG55

Поточний список деталей INWELT AG60 включає кілька компонентів, які також ідентифікуються як SG55 / AG60 . частини

Це комерційно корисно, оскільки замінні витратні матеріали AG60 і SG55 широко відомі на вторинному ринку.

Однак покупці все одно повинні перевіряти індивідуальні розміри та номери деталей перед змішуванням компонентів від різних виробників.

AG60 Електрод

INWELT Код: IJWC0097

Електрод передає електричну енергію всередину пальника і є звичайним компонентом зносу.

Коли електрод зношується, центральна ямка поступово стає глибшою.

Замініть надмірно зношені електроди, перш ніж вони почнуть впливати на стабільність дуги або пошкодити інші витратні матеріали.

AG60 / Подовжений ріжучий наконечник SG55

INWELT Код: IJWV091-10

Ріжучий наконечник або сопло стискає і направляє струмінь плазми.

Подовжений наконечник може забезпечити додатковий доступ до певних кутів, заглиблень або місць ремонту.

Стан форсунки безпосередньо впливає на:

Ширина пропилу
Напрямок дуги
Якість краю
Стійкість різання
Утворення шлаку

Замініть насадку, якщо отвір збільшився, спотворився або пошкодився.

AG60 / Зовнішня насадка SG55

INWELT перераховує конфігурації зовнішнього сопла, зокрема:

IJWT0087-01 – Зовнішнє сопло SG55/ AG60

IJWT0087 – керамічна зовнішня насадка SG55

Ці зовнішні компоненти допомагають правильно розмістити та захистити внутрішні витратні матеріали.

Не використовуйте ліхтар з тріснутими або пошкодженими ізоляційними компонентами.

Розпірна пружина

INWELT Код: IJTN0073

Розпірна пружина може допомогти оператору підтримувати більш контрольоване співвідношення між наконечником пальника та деталлю у відповідних конфігураціях різання.

AG60 / SG55 Головка пальника

INWELT Код: IJWA0045

Головка пальника містить провідний сердечник, газовий потік і інтерфейс витратних матеріалів.

Якщо різьблення, ізоляція або внутрішні компоненти пошкоджені, замініть головку пальника, а не продовжуйте роботу з небезпечним вузлом.

Заповніть INWELT AG60 запчастини

Поточна система INWELT AG60 містить такі замінні компоненти, як:

Компонент	INWELT Код
Завершити факел AG60 / 5 м / M16×1,5	IWU6641
Розпірна пружина	IJTN0073
Зовнішня насадка SG55/ AG60	IJWT0087-01
Керамічна зовнішня насадка SG55	IJWT0087
Розширена підказка SG55/ AG60	IJWV091-10
Електрод SG55/ AG60	IJWC0097
Головка пальника SG55/ AG60	IJWA0045
Тригер	IJIK0735
Плазмова ручка SG55	IJHW0797
Кабельна збірка AG60 / 6 мм² / 5 м / М16×1,5	IJWO00706066-00
Роз'єм з двома отворами	IJIR0768
Гайка захисту	IJIK0030

Для дистриб’юторів і постачальників післяпродажного обслуговування повні комплекти пальників і витратних матеріалів можуть спростити закупівлю та запас запасних частин.

Які метали може різати AG60 плазмовий пальник?

Плазмова різка призначена для електропровідних матеріалів.

При підключенні до відповідного плазмового різака та експлуатації з правильними параметрами систему AG60 можна використовувати для таких матеріалів, як:

М'яка сталь
Вуглецева сталь
Нержавіюча сталь
Алюміній
Мідь
Латунь
Оцинкована сталь
Інші електропровідні метали

Смолоскип сам по собі не визначає, чи можна успішно розрізати певну товщину.

Властивості матеріалу, продуктивність машини та параметри різання впливають на продуктивність.

Яку товщину різання може витримати ручка пальника 60A AG60 ?

Поширений пошуковий запит:

Яку товщину може різати плазмовий пальник AG60 ?

Немає єдиного значення товщини, яке б застосовувалося до кожної установки 60A AG60 .

Практична здатність різання залежить від:

Вихід плазмового різака
Тип матеріалу
Вхідна потужність
Конфігурація витратних матеріалів
Тиск і витрата повітря
Якість повітря
Відстань від пальника до роботи
Швидкість руху
Бажана якість краю

З цієї причини специфікації виробника плазмового різака щодо чистого різання та різання з розривом повинні бути основним орієнтиром для товщини різання.

Номінальна потужність пальника 60A описує електричну потужність пальника; це само по собі не гарантує певної товщини матеріалу.

Якщо INWELT опублікує перевірені дані про товщину в майбутньому, найнадійніший технічний формат включатиме:

матеріал
Товщина матеріалу
Фактичний струм
Тиск повітря
Швидкість руху
Номер частини витратних матеріалів
Чисте визначення або визначення розриву

Це створює більш корисний інженерний довідник, ніж універсальне твердження '10–15 мм'.

Типове застосування для AG60 Пальник для плазмового різання

AG60 розроблено для професійного ручного різання в межах номінальної потужності.

Типове використання включає:

Загальне виробництво металу
Роботи з листового металу
Ремонт автомобілів
Виготовлення вихлопу
Ремонт сільгосптехніки
Обслуговування техніки
Будівельний ремонт
Сталеві конструкції
Виготовлення ОВК
Мистецтво з металу
Обслуговування майстерні
Промисловий ремонт

Правильний пальник слід вибирати відповідно до джерела живлення плазми та вимог до різання, а не лише назви програми.

AG60 порівняно з плазмовими факелами малого та сильного струму

Вибір правильного розміру пальника допомагає збалансувати портативність, вартість витратних матеріалів і потужність різання.

Розгляньте факел із меншим струмом, коли:

Плазмовий різак має нижчу максимальну продуктивність
Тонкий лист - основне навантаження
Потрібен факел меншого розміру
Портативність є головним пріоритетом

Виберіть AG60 , коли:

Машина розроблена для сумісного ліхтарика класу 60A HF
З'єднання M16×1.5 відповідає необхідному інтерфейсу
Потрібне ручне різання
AG60 Бажано використовувати витратні матеріали /SG55
Кабель довжиною 5 м забезпечує достатній робочий діапазон

Розгляньте факел з більшим струмом, коли:

Продуктивність різання перевищує рейтинг AG60
Більш товсту плиту регулярно обробляють
Потрібні більш тривалі безперервні цикли різання
Машина була розроблена для більшої платформи факела

Не збільшуйте продуктивність плазмового різака понад номінальну потужність пальника, намагаючись підвищити продуктивність різання.

Як налаштувати AG60 Пальник для плазмового різання

Перед встановленням або заміною плазмового пальника від’єднайте плазмовий різак від електромережі.

1. Підтвердьте сумісність машини

Підтвердити:

Вихідний струм
Початок дуги HF
Основний роз'єм
Підключення тригера/контролю
Подача повітря

2. Огляньте витратні матеріали пальника

Переконайтесь:

Електрод встановлено правильно
Ріжучий наконечник неушкоджений
Зовнішня насадка безпечна
Ізоляційні частини цілі

3. Підключіть факел

Встановіть з’єднання M16×1,5 відповідно до процедури виробника джерела живлення.

Не використовуйте силу для несумісних ниток або з’єднувачів.

4. Підключіть штекер керування

Переконайтеся, що підключення тригера/керування відповідає проводці машини.

5. Перевірте стиснене повітря

Перевірте чисте, сухе повітря та відповідний робочий тиск перед спробою різання.

6. Виконайте пробний розріз

Перевірте факел на відповідному підручному матеріалі.

Підтвердити:

Надійний запуск дуги
Правильна робота тригера
Стабільний потік повітря
Стабільна плазмова дуга
Немає аномального нагріву
Відсутність витоку газу

Негайно зупиніться, якщо пальник поводиться ненормально.

AG60 Технічне обслуговування та усунення несправностей

Регулярна перевірка пальника може покращити стабільність різання та термін служби витратних матеріалів.

Поганий запуск дуги

перевірити:

Знос електродів
Стан форсунки
HF -запуск системи
Підключення пальника
Робочий затиск
Подача стисненого повітря

Насадка надто швидко зношується

Можливі причини:

Надмірний струм різання
Забруднене повітря
Зношений електрод
Неправильна висота факела
Повторне неправильне запуск дуги
Неправильна комбінація витратних матеріалів

Надмірна кількість шлаку

перевірити:

Швидкість руху
Поточне налаштування
Тиск повітря
Товщина матеріалу
Висота факела
Витратний знос

Смолоскип не завжди спричинений факелом; як надмірна, так і недостатня швидкість різання може вплинути на результат.

Зріз стає кутовим

Асиметрично зношене сопло може відхилити струмінь плазми.

Перевірте та замініть сопло, якщо отвір пошкоджено або розширено.

Факел стає занадто гарячим

Можливі причини:

Перевищення 60А
Надмірний час увімкнення дуги
Обмежений потік повітря
Пошкоджений кабель
Послаблене електричне з’єднання
Зношені витратні матеріали

Перш ніж продовжувати, дайте системі охолонути та визначте причину.

Деталі запасних частин:

Позиція	Код	посилання	опис
1	IJTN0073		Розпірна пружина для ag60
2			Зовнішня насадка
2.1	IJWT0087-01		Зовнішня насадка sg-55/ag60
2.2	IJWT0087		Зовнішня насадка/кераміка/sg55
3	IJWV091-10		Подовжений наконечник sg-55/ag60
4	IJWC0097		Електрод sg-55/ag60
5	IJWA0045		Головка плазмотрона sg-55/ag60
6	IJIK0735		Тригер
7	IJHW0797		Плазмова ручка sg-55
8	IJIK0871		Малий суглоб тиг 9-17-20
9	IJIK0879		Велика пружинна опора для тиг 18-26
10	IJWO00706066-00		Кабель в зборі/ag60/6mmq/5м M16*1,5
11	IJIR0768		Конектор 2 отвори
12	IJIK0030		Захисна гайка ch19

Наш каталог:

INWELT КАТАЛОГ ПЛАЗМОВОГО ПАльника.pdf

AG60 Виробник плазмового факела для OEM та оптова поставка

INWELT постачає плазмові різаки та витратні матеріали професійним клієнтам B2B по всьому світу.

Серед типових клієнтів:

Виробники плазмових різаків
Бренди зварювального та різального обладнання
Імпортери
Дистриб'ютори
Оптовики
Промислові постачальники
Постачальники ремонту
Бренди витратних матеріалів післяпродажного обслуговування

Для клієнтів B2B AG60 можна постачати як комплектний ліхтар разом із відповідними запасними частинами та витратними матеріалами.

OEM і варіанти приватної марки

Налаштування можна оцінити за:

Брендування клієнтів
Товарні етикетки
Маркування ручки
Монтаж кабелю
Конфігурація коннектора
Вилка управління
Комплекти витратних матеріалів
Упаковка власної торгової марки
Інструкції з експлуатації
Об'ємна упаковка
Вимоги до коробки та штрих-коду

Для розробки OEM надайте специфікацію плазмового різака, інтерфейс машини та приблизний обсяг закупівлі.

Чому Source AG60 факели та витратні матеріали від INWELT ?

INWELT спеціалізується на виробництві зварювальних і різальних пальників у категоріях продуктів MIG /MAG, TIG і плазми.

Для професійних покупців закупівля повних плазмових пальників і відповідних запасних компонентів від одного постачальника може спростити:

Управління сумісністю
Закупівлі
Склад запасних частин
Приватне маркування
Післяпродажне постачання
Розвиток асортименту продукції

Сторінка AG60 містить фактичні номери деталей INWELT для повного пальника, електрода, сопла, головки пальника, ручки, тригера, кабельного вузла та компонентів з’єднувача.

Це надає дистриб’юторам і сервісним компаніям більш чітку основу для довгострокового планування заміни деталей.

Поширені запитання про AG60 Пальник для плазмового різання

Яка сила струму INWELT AG60 ?

INWELT AG60 має номінальний струм 60 А з робочим циклом 60%.

Джерело живлення плазми має працювати в межах перевіреної потужності пальника.

Чи використовує AG60 запалювання HF ?

так

INWELT AG60 на цій сторінці використовує високочастотне ( HF ) запалювання дуги.

Плазмовий різак повинен використовувати сумісну систему запуску.

Чи AG60 те саме, що SG55?

Назви AG60 і SG55 часто пов’язують із подібною сім’єю витратних матеріалів на ринку запасних частин, і для AG60 кілька компонентів INWELT . SG55/ AG60 використання в

Проте повна сумісність ліхтарика повинна підтверджуватися розмірами, номером деталі, роз’ємом та інтерфейсом машини, а не назвою моделі.

Чи можу я використовувати AG60 на будь-якому плазмовому різаку CUT60?

немає

Сама по собі назва моделі CUT60 не гарантує сумісності.

Плазмовий різак також повинен мати сумісну систему запуску HF , M16×1,5 або відповідне заднє з’єднання, інтерфейс тригера/контролю та вимоги до експлуатації.

Чи можу я використовувати AG60 на машині CUT50 або CUT70?

Тільки після підтвердження технічної сумісності.

Такі назви моделей, як CUT50 і CUT70, не відповідають одному універсальному стандарту для кожного виробника.

Перед встановленням перевірте фактичний вихідний струм, технологію запалювання, роз’єм і проводку керування.

Яке з’єднання використовує INWELT AG60 ?

Стандартний повний ліхтарик, перерахований у INWELT , використовує з’єднання M16×1,5 із 5-метровим кабелем.

Сумісність розетки керування також слід перевірити окремо.

Який тиск повітря потрібен AG60 ?

У поточній специфікації INWELT вказано приблизно 3,5–4,0 бар із приблизно 163 л/хв повітряним потоком.

Завжди дотримуйтеся повних вимог до налаштування плазмової системи.

Які витратні матеріали використовує AG60 ?

Типові замінні компоненти включають:

Електрод
Ріжучий наконечник/насадка
Зовнішня насадка
Розпірка
Голова факела

INWELT перераховує кілька частин як SG55/ AG60 -сумісні з власною системою продуктів.

Чи може AG60 різати нержавіючу сталь?

так

Сумісна система плазмового різання може різати електропровідну нержавіючу сталь, якщо використовується відповідний струм, подача повітря, витратні матеріали та швидкість руху.

Чи може AG60 різати алюміній?

так

Алюміній є електропровідним і його можна різати плазмою за допомогою відповідного джерела живлення плазми та робочих параметрів.

Яку товщину може різати 60A AG60 ?

Немає універсального значення товщини, яке визначається лише факелом.

Зверніться до показників чистого різання та розриву плазмового джерела живлення, оскільки продуктивність машини, матеріал, потік повітря, витратні матеріали та швидкість різання впливають на практичну продуктивність.

Яка довжина кабелю є стандартною?

У стандартній збірці INWELT AG60 використовується кабель довжиною 5 м.

Чи INWELT постачає AG60 витратні матеріали окремо?

так

Поточна система продукту включає окремі електроди, насадки, зовнішні насадки, головки пальника, ручки, компоненти тригерів, кабельні вузли та з’єднувальні частини.

INWELT виробляє OEM AG60 плазмові пальники?

так

OEM/ODM і опції приватної торгової марки доступні для кваліфікованих виробників зварювального та різального обладнання, дистриб’юторів, імпортерів і оптовиків.

Запит на ціну для INWELT AG60 Пальник для плазмового різання

Шукаєте плазмовий пальник на 60 A HF , запасний вузол AG60 , витратні матеріали SG55/ AG60 або постачальника плазмового пальника OEM ?

INWELT постачає повні вузли пальників AG60 разом із запасними електродами, ріжучими наконечниками, екранами, головками пальників, ручками та компонентами кабелю.

Для швидшого технічного підтвердження надайте:
