Antorcha de corte de plasma CNC para metal

En el ámbito de la fabricación de metales y la fabricación industrial, la precisión y la eficiencia son primordiales. Una tecnología que ha revolucionado la forma en que se cortan los metales es el corte de plasma CNC. Este método avanzado utiliza una antorcha de plasma para cortar a través de materiales conductores eléctricamente con notable precisión y velocidad. En esta extensa guía, profundizaremos en las complejidades de las antorchas de corte de plasma CNC para metal, explorando sus principios, componentes, ventajas, aplicaciones y más.

Comprender el corte de plasma CNC

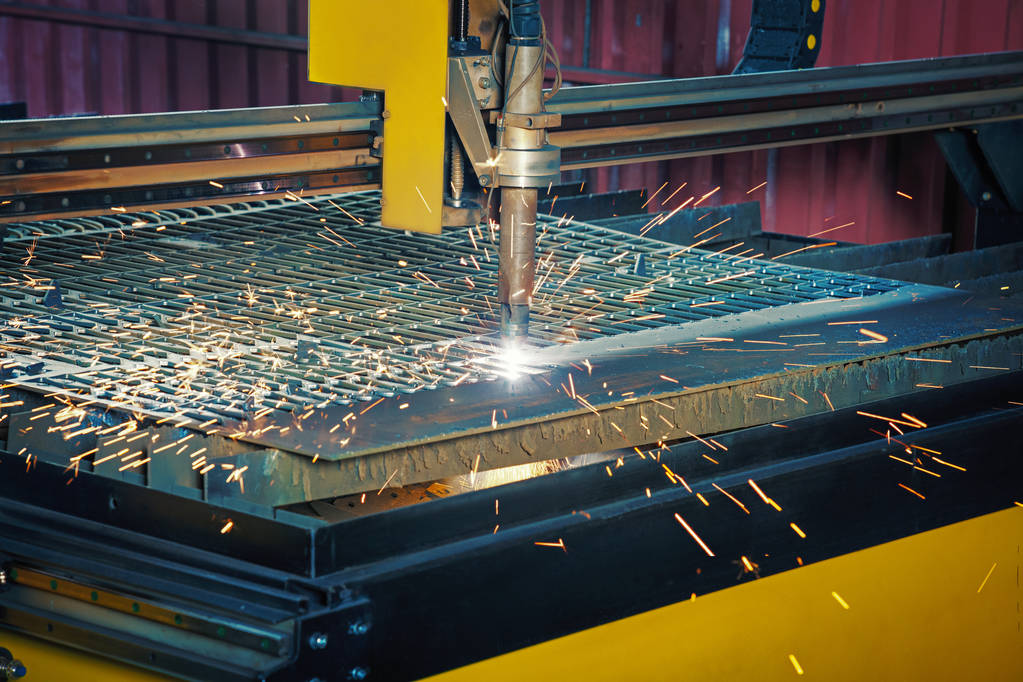

El corte de plasma CNC implica el uso de una antorcha controlada por computadora para cortar materiales eléctricamente conductores como acero, aluminio, latón y cobre. El término CNC significa control numérico de la computadora, lo que significa que la ruta de corte está programada y seguida con precisión por la máquina. El plasma utilizado en este proceso es un gas sobrecalentado, ionizado eléctricamente que puede alcanzar temperaturas extremadamente altas, lo que le permite derretir y cortar el metal.

La ciencia detrás del corte de plasma

Plasma es uno de los cuatro estados fundamentales de la materia, junto con sólido, líquido y gas. Cuando el gas se calienta a una temperatura extremadamente alta, se ioniza, transformándose en plasma. Este gas ionizado es capaz de realizar electricidad y, cuando se enfoca en una corriente apretada, puede cortar el metal. El proceso de corte de plasma implica los siguientes pasos:

1. Se inicia un arco eléctrico entre un electrodo dentro de la antorcha y la pieza de trabajo.

2. El gas comprimido (como el aire, el oxígeno, el nitrógeno o el argón) se ve forzado a través de la boquilla. A medida que pasa el arco, el gas se ioniza y se convierte en plasma.

3. El chorro de plasma enfocado luego derrite el metal y lo sopla, creando un corte limpio.

Componentes clave de un sistema de corte de plasma CNC

Un sistema de corte de plasma CNC comprende varios componentes esenciales que trabajan juntos para lograr un corte preciso y eficiente. Estos componentes incluyen:

Controlador CNC

El controlador CNC sirve como la unidad de comando central de la tabla de plasma. Interpreta archivos de diseño digital, como el código G o DXF, y los convierte en instrucciones precisas que guían el movimiento del antorcha de plasma a través de los ejes X, Y y Z. Esto garantiza cortes precisos, repetibles y automatizados.

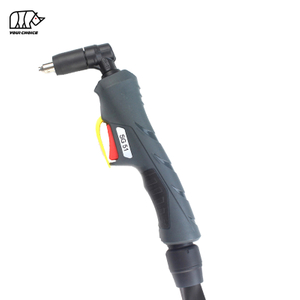

Antorcha de plasma

La antorcha de plasma es el componente de corte activo de la máquina. Alberga un electrodo y boquilla consumible que generan y dan forma al arco de plasma. El diseño de la antorcha influye directamente en la calidad de corte, la suavidad de los bordes y la precisión general de corte. La antorcha ofrece calor intenso y enfocado para derretirse a través del metal.

Fuente de alimentación

La fuente de alimentación es responsable de entregar la energía eléctrica necesaria para producir un arco de plasma de alta temperatura. Convierte la electricidad estándar en una salida de alta corriente, que generalmente varía de 40 a 400 amperios. El amperaje requerido depende del tipo, el grosor y la velocidad de corte necesaria para procesarse el metal específico.

Sistema de suministro de gas

El sistema de suministro de gas proporciona el aire comprimido o los gases especializados utilizados para formar el arco de plasma. El aire limpio y seco es esencial para evitar la contaminación y garantizar la estabilidad constante del arco. La elección del gas afecta la calidad de corte, la velocidad y la compatibilidad del material durante el proceso de corte.

Sistema de movimiento

El sistema de movimiento mueve físicamente la antorcha de plasma a lo largo de la ruta programada. Consiste en rieles lineales, motores paso a paso o servo, unidades de engranajes y, a veces, tornillos de pelota o sistemas de bastidores. Esta configuración garantiza un movimiento preciso y suave y traduce las instrucciones digitales del controlador en un movimiento preciso de antorcha física.

Mesa de corte

La mesa de corte admite la pieza de trabajo de metal durante el proceso de corte. A menudo está hecho de listones de acero reemplazables para permitir que el material fundido se caiga. Las mesas avanzadas incluyen camas de agua o sistemas de ventilación descendente que reducen el calor, minimizan la deformación y capturan chispas, humos y polvo de metal para un ambiente de trabajo más limpio.

Cómo funciona el cortador de plasma CNC: proceso paso a paso

El proceso de operación de un cortador de plasma CNC implica varios pasos claros y manejables:

Diseñar el archivo de corte

El proceso comienza con la creación de un dibujo digital usando el software CAD (diseño asistido por computadora). Este puede ser un nuevo diseño o un archivo importado como DXF o SVG. El diseño se convierte en código G legible con máquina utilizando software CAM (fabricación asistida por computadora). Este código define rutas de herramientas, velocidad de corte y puntos Pierce.

Cargar el material

Una vez que el diseño está listo, la lámina de metal apropiada, como el acero, el aluminio o el acero inoxidable, se coloca en la mesa de corte. Es esencial garantizar que el material se acueste, sin curvas ni urdimbres, y esté adecuadamente fundamentada. Una superficie limpia y uniforme garantiza la precisión y previene la inestabilidad del arco o los recortes incompletos durante la operación.

Establecer parámetros de corte

Antes de que comience el corte, se ingresan la configuración esencial en el controlador CNC. Estos incluyen altura de la antorcha, amperaje, velocidad de corte y tipo de gas. Cada parámetro debe coincidir con las propiedades del material, como el grosor y la conductividad. Por ejemplo, los metales más gruesos requieren una velocidad más lenta y un mayor amperaje para un corte limpio y efectivo.

Comience el trabajo de corte

Con la configuración completa, el controlador CNC inicia el corte. La antorcha sigue la ruta programada, manteniendo la altura adecuada a medida que se mueve. Un arco piloto ataca primero, luego el arco de plasma principal se forma y comienza a cortar. El chorro de plasma de alta temperatura corta limpiamente a través del metal a lo largo de la trayectoria exacta.

Terminando

Después de finalizar el corte, la pieza se retira de la mesa. La mayoría de los cortes están limpios, pero puede ser necesario un acabado menor. Es posible que deba desactivar cualquier escoria, suavizar los bordes o eliminar la acumulación de escoria. En la mayoría de los casos, el corte de plasma CNC da como resultado una limpieza mínima en comparación con los métodos manuales.

Ventajas del corte de plasma CNC

CNC Plasma Cutting ofrece numerosas ventajas que lo convierten en una opción preferida en varias industrias:

Precisión y precisión

El corte de plasma CNC proporciona una precisión y precisión excepcionales, con una precisión de corte de ± 0.01 a 0.05 pulgadas y anchos de kerf tan estrechos como 0.05 pulgadas. Esto lo hace ideal para diseños intrincados y tolerancias estrechas.

Velocidad y eficiencia

El corte de plasma CNC funciona a velocidades más rápidas que los métodos tradicionales, con velocidades de corte de hasta 500 pulgadas por minuto. Su capacidad de corte de alta velocidad aumenta significativamente la productividad y reduce el tiempo de producción.

Versatilidad

Las máquinas de corte de plasma CNC pueden manejar varios materiales y espesores, desde láminas delgadas de aluminio hasta placas de acero gruesas. Son herramientas versátiles adecuadas para diferentes industrias, incluida la fabricación de metales, la fabricación automotriz y aeroespacial, la construcción e incluso el arte y el diseño.

Rentabilidad

En comparación con otros métodos de corte como el corte con láser, el corte de plasma CNC tiene un desembolso de capital inicial más bajo. Es una opción rentable para muchas aplicaciones, especialmente cuando se trata de materiales conductores.

Aplicaciones de corte de plasma CNC

La versatilidad y la eficiencia del corte de plasma CNC lo hacen adecuado para una amplia gama de aplicaciones en diferentes industrias:

Fabricación

En la fabricación, el corte de plasma CNC se usa para producir piezas y componentes para varios productos. Su precisión y velocidad permiten la creación de formas y diseños complejos con residuos mínimos.

Construcción

En la industria de la construcción, el corte de plasma CNC se emplea para cortar acero estructural y otros componentes metálicos utilizados en estructuras de edificios. Su capacidad para manejar materiales gruesos lo hace ideal para esta aplicación.

Automotriz y aeroespacial

El corte de plasma CNC se utiliza en las industrias automotrices y aeroespaciales para cortar partes del cuerpo, marcos y otros componentes metálicos. La precisión y calidad de los recortes aseguran la integridad y el rendimiento de estas partes críticas.

Arte y decoración

Los artistas y diseñadores utilizan el corte de plasma CNC para crear obras de arte de metal personalizadas, esculturas y piezas decorativas. La tecnología permite la realización de diseños intrincados y detallados que serían difíciles de lograr con métodos manuales.

Factores que afectan el rendimiento de corte de plasma CNC

Varios factores influyen en el rendimiento y la calidad del corte de plasma CNC:

Tipo de material y grosor

El tipo y el grosor del material que se corta afectan los parámetros de corte, como amperaje, velocidad de corte y selección de gas. Diferentes materiales tienen una conductividad variable y puntos de fusión, lo que afectan el proceso de corte.

Selección de gas

La elección del gas utilizado en el corte de plasma juega un papel crucial en la determinación de la calidad y la eficiencia de corte. Los gases comunes incluyen aire, oxígeno, nitrógeno y argón. Cada gas tiene propiedades específicas que afectan la estabilidad, el calor y el rendimiento de corte del arco de plasma.

Diseño de antorcha y altura de la boquilla

Una antorcha bien diseñada y un control preciso sobre la altura de la boquilla son esenciales para lograr cortes precisos. Los sistemas de control de altura se ajustan en tiempo real en función de la retroalimentación del sensor para mantener una distancia consistente del material. Esto ayuda a reducir la diferencia de ancho entre los cortes superiores e inferiores, lo que resulta en un corte más uniforme y preciso.

Calibración de la máquina

La calibración regular de la máquina de corte de plasma CNC es vital para mantener la precisión. Esto incluye verificar la alineación del eje y la nivelación de la tabla para garantizar recortes consistentes y precisos en diferentes proyectos. La calibración adecuada ayuda a lograr los resultados deseados, mantiene el rendimiento de la máquina y extiende su vida operativa.

Prácticas de mantenimiento y seguridad

El mantenimiento adecuado y el cumplimiento de las prácticas de seguridad son cruciales para garantizar la longevidad y el rendimiento óptimo de los equipos de corte de plasma CNC, así como proteger a los operadores de los peligros potenciales.

Consejos de mantenimiento

Al igual que cualquier herramienta industrial, los cortadores de plasma CNC requieren un cuidado regular para funcionar en su mejor momento. Las tareas de mantenimiento incluyen inspeccionar y reemplazar consumibles desgastados (boquillas, electrodos), limpiar la antorcha regularmente, verificar los cables y conexiones, los sistemas de movimiento de lubricación y la limpieza de filtros y mantener el suministro de gas. El mantenimiento regular extiende la vida útil del equipo y garantiza una calidad de corte constante.

Prácticas de seguridad

Operar un cortador de plasma CNC implica ciertos riesgos, como la exposición a la luz intensa, el calor y los humos. Para garantizar un funcionamiento seguro, los operadores deben usar equipo de protección apropiado, que incluyan guantes, gafas de seguridad y un casco de soldadura. Además, trabajar en un área bien ventilada y seguir los procedimientos adecuados para manejar y almacenar gases son esenciales para la seguridad.

Comparación con otros métodos de corte

El corte de plasma CNC tiene sus ventajas y limitaciones únicas en comparación con otros métodos de corte, como corte con láser y corte de agua:

Corte con láser

El corte láser ofrece una mayor precisión y puede manejar materiales conductores y no conductores. Sin embargo, generalmente es más lento y más costoso que el corte de plasma CNC, especialmente para materiales más gruesos. El corte de plasma CNC a menudo se prefiere por su velocidad y rentabilidad cuando se trabaja con metales conductores.

Corte de chorro de agua

El corte de chorro de agua utiliza una corriente de agua de alta presión mezclada con una sustancia abrasiva para cortar los materiales. Puede cortar una amplia gama de materiales, incluidos los no conductores, y produce zonas mínimas afectadas por el calor. Sin embargo, el corte de chorro de agua es más lento que el corte de plasma CNC y tiene mayores costos operativos debido al agua y al consumo abrasivo.

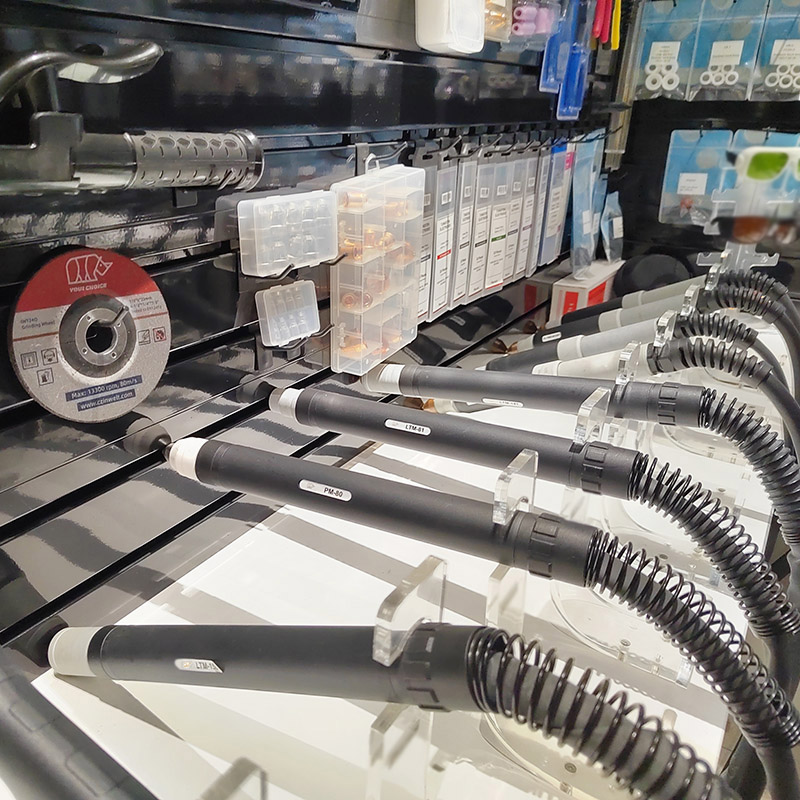

Elegir la antorcha de corte de plasma CNC correcta

Seleccionando el CNC apropiadoLa antorcha de corte de plasma depende de varios factores, incluidos los requisitos de corte específicos, los tipos de materiales y los espesores. Al elegir una antorcha de plasma, considere lo siguiente:

Capacidad de corte

Asegúrese de que la antorcha de plasma tenga una capacidad de corte suficiente para manejar el material más grueso con el que trabajará. La clasificación de amperaje de la antorcha indica su capacidad de corte, con antorchas de amperaje más altas capaces de cortar materiales más gruesos.

Precisión y precisión

Considere los requisitos de precisión y precisión de sus proyectos. Algunas antorchas de plasma ofrecen características y controles avanzados que mejoran la calidad y la consistencia de corte, lo que las hace adecuadas para aplicaciones que exigen tolerancias estrictas.

Durabilidad y consumibles

Evalúe la durabilidad de la antorcha de plasma y la disponibilidad y el costo de los consumibles como electrodos y boquillas. Las antorchas duraderas con consumibles duraderos pueden reducir el tiempo de inactividad y los costos de mantenimiento.

Integración con el sistema CNC

Asegúrese de que la antorcha de plasma sea compatible con su sistema CNC y pueda integrarse perfectamente en su configuración existente. La integración adecuada garantiza una comunicación suave entre el controlador y la antorcha, lo que resulta en operaciones de corte precisas y eficientes.

El futuro del corte de plasma CNC

A medida que la tecnología continúa avanzando, es probable que el corte de plasma CNC evolucione aún más, ofreciendo una precisión, velocidad y eficiencia aún mayor. Los desarrollos futuros pueden incluir diseños de antorcha mejorados, técnicas mejoradas de generación de plasma y sistemas de control CNC más sofisticados con características y capacidades avanzadas. Además, la integración de la automatización y la inteligencia artificial podría optimizar aún más el proceso de corte, reduciendo la intervención humana y mejorando la productividad general.

Conclusión

El corte de plasma CNC se ha convertido en una tecnología indispensable en la fabricación moderna de metales y la fabricación industrial. Con su capacidad de cortar materiales conductores eléctricamente con una notable precisión y velocidad, ofrece numerosas ventajas sobre los métodos de corte tradicionales. Al comprender los principios, los componentes y la operación de las antorchas de corte de plasma CNC, los profesionales pueden aprovechar esta poderosa tecnología para lograr resultados de corte precisos y eficientes en varias aplicaciones. A medida que la industria continúa avanzando, el corte de plasma CNC está listo para desempeñar un papel aún más importante en la configuración del futuro de la metalurgia.

Ya sea que sea un fabricante, fabricante, artista o aficionado, invertir en un sistema de corte de plasma CNC puede mejorar significativamente sus capacidades y productividad. Adoptar esta tecnología abre un mundo de posibilidades para crear diseños intrincados, componentes complejos y productos de metal de alta calidad con facilidad y eficiencia.
