Obor Pemotong Plasma CNC untuk Logam

Dalam bidang fabrikasi logam dan manufaktur industri, presisi dan efisiensi adalah yang terpenting. Salah satu teknologi yang merevolusi cara pemotongan logam adalah pemotongan plasma CNC. Metode canggih ini menggunakan obor plasma untuk memotong bahan konduktif listrik dengan akurasi dan kecepatan luar biasa. Dalam panduan ekstensif ini, kita akan mempelajari seluk-beluk obor pemotongan plasma CNC untuk logam, mengeksplorasi prinsip, komponen, keunggulan, aplikasi, dan banyak lagi.

Memahami Pemotongan Plasma CNC

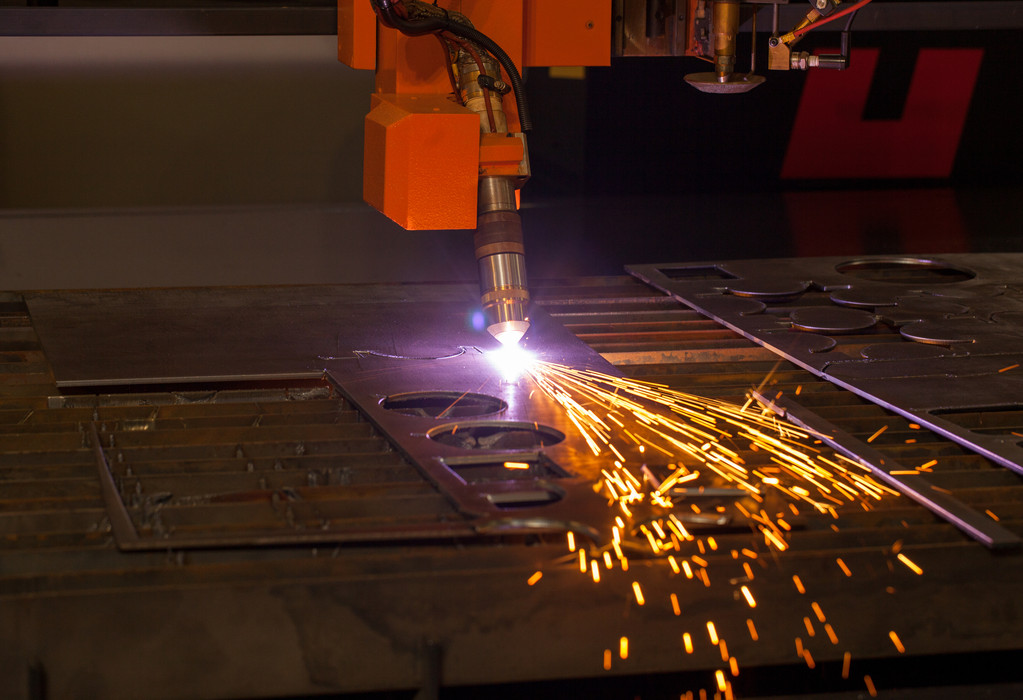

Pemotongan plasma CNC melibatkan penggunaan obor yang dikendalikan komputer untuk memotong bahan konduktif listrik seperti baja, aluminium, kuningan, dan tembaga. Istilah CNC merupakan singkatan dari Computer Numerical Control yang berarti jalur pemotongan diprogram dan diikuti secara tepat oleh mesin. Plasma yang digunakan dalam proses ini adalah gas yang sangat panas dan terionisasi secara elektrik yang dapat mencapai suhu sangat tinggi, memungkinkannya meleleh dan memotong logam.

Ilmu di Balik Pemotongan Plasma

Plasma adalah salah satu dari empat wujud materi dasar, selain padat, cair, dan gas. Ketika gas dipanaskan hingga suhu yang sangat tinggi, gas tersebut terionisasi dan berubah menjadi plasma. Gas terionisasi ini mampu menghantarkan listrik dan, jika difokuskan dalam aliran yang rapat, dapat menembus logam. Proses pemotongan plasma melibatkan langkah-langkah berikut:

1. Busur listrik dimulai antara elektroda di dalam obor dan benda kerja.

2. Gas terkompresi (seperti udara, oksigen, nitrogen, atau argon) dipaksa melalui nosel. Saat melewati busur, gas menjadi terionisasi dan berubah menjadi plasma.

3. Pancaran plasma yang terfokus kemudian melelehkan logam dan meledakkannya, sehingga menghasilkan potongan yang rapi.

Komponen Utama Sistem Pemotongan Plasma CNC

Sistem pemotongan plasma CNC terdiri dari beberapa komponen penting yang bekerja sama untuk mencapai pemotongan yang presisi dan efisien. Komponen-komponen ini meliputi:

Pengontrol CNC

Pengontrol CNC berfungsi sebagai unit perintah pusat dari tabel plasma. Ini menafsirkan file desain digital, seperti G-code atau DXF, dan mengubahnya menjadi instruksi tepat yang memandu pergerakan obor plasma melintasi sumbu X, Y, dan Z. Hal ini memastikan pemotongan yang akurat, berulang, dan otomatis.

Obor Plasma

Obor plasma adalah komponen pemotongan aktif pada mesin. Ini menampung elektroda dan nosel habis pakai yang menghasilkan dan membentuk busur plasma. Desain obor secara langsung mempengaruhi kualitas potongan, kehalusan tepian, dan presisi pemotongan secara keseluruhan. Obor menghasilkan panas yang intens dan terfokus untuk melelehkan logam.

Catu Daya

Catu daya bertanggung jawab untuk menyalurkan energi listrik yang diperlukan untuk menghasilkan busur plasma suhu tinggi. Ini mengubah listrik standar menjadi keluaran arus tinggi, biasanya berkisar antara 40 hingga 400 amp. Arus listrik yang dibutuhkan tergantung pada jenis, ketebalan, dan kecepatan potong yang diperlukan untuk logam tertentu yang sedang diproses.

Sistem Pasokan Gas

Sistem pasokan gas menyediakan udara terkompresi atau gas khusus yang digunakan dalam pembentukan busur plasma. Udara yang bersih dan kering sangat penting untuk mencegah kontaminasi dan memastikan stabilitas busur yang konsisten. Pemilihan gas mempengaruhi kualitas pemotongan, kecepatan, dan kompatibilitas material selama proses pemotongan.

Sistem Gerak

Sistem gerak secara fisik menggerakkan obor plasma di sepanjang jalur yang diprogram. Ini terdiri dari rel linier, motor stepper atau servo, penggerak roda gigi, dan terkadang sekrup bola atau sistem rak-dan-pinion. Pengaturan ini memastikan gerakan yang presisi dan mulus serta menerjemahkan instruksi digital pengontrol menjadi gerakan obor fisik yang akurat.

Meja Potong

Meja potong menopang benda kerja logam selama proses pemotongan. Seringkali terbuat dari bilah baja yang dapat diganti agar material cair dapat jatuh. Meja tingkat lanjut mencakup sistem ventilasi saluran air atau aliran bawah yang mengurangi panas, meminimalkan lengkungan, dan menangkap percikan api, asap, dan debu logam untuk lingkungan kerja yang lebih bersih.

Cara Kerja Pemotong Plasma CNC: Proses Langkah-demi-Langkah

Proses pengoperasian pemotong plasma CNC melibatkan beberapa langkah yang jelas dan dapat dikelola:

Rancang File Potong

Prosesnya diawali dengan pembuatan gambar digital menggunakan software CAD (Computer-Aided Design). Ini bisa berupa desain baru atau file yang diimpor seperti DXF atau SVG. Desain tersebut kemudian diubah menjadi kode G yang dapat dibaca mesin menggunakan perangkat lunak CAM (Computer-Aided Manufacturing). Kode ini mendefinisikan jalur pahat, kecepatan potong, dan titik tusuk.

Muat Materinya

Setelah desain siap, lembaran logam yang sesuai—seperti baja, aluminium, atau baja tahan karat—diletakkan di atas meja potong. Penting untuk memastikan material diletakkan rata, tidak bengkok atau melengkung, dan diarde dengan benar. Permukaan yang bersih dan rata memastikan akurasi dan mencegah ketidakstabilan busur atau pemotongan tidak lengkap selama pengoperasian.

Tetapkan Parameter Pemotongan

Sebelum pemotongan dimulai, pengaturan penting dimasukkan ke dalam pengontrol CNC. Ini termasuk tinggi obor, arus listrik, kecepatan potong, dan jenis gas. Setiap parameter harus sesuai dengan sifat material, seperti ketebalan dan konduktivitas. Misalnya, logam yang lebih tebal memerlukan kecepatan yang lebih lambat dan arus listrik yang lebih tinggi untuk menghasilkan potongan yang bersih dan efektif.

Mulai Pekerjaan Pemotongan

Setelah pengaturan selesai, pengontrol CNC memulai pemotongan. Obor mengikuti jalur yang telah diprogram, mempertahankan ketinggian yang sesuai saat bergerak. Busur pilot menyerang terlebih dahulu, kemudian busur plasma utama terbentuk dan mulai memotong. Semburan plasma suhu tinggi mengiris logam dengan rapi di sepanjang jalur alat yang tepat.

Menyelesaikan

Setelah pemotongan selesai, bagian tersebut dikeluarkan dari meja. Sebagian besar potongan sudah bersih, tetapi penyelesaian kecil mungkin diperlukan. Anda mungkin perlu menggiling terak, menghaluskan pinggirannya, atau menghilangkan sisa-sisa yang menumpuk. Dalam kebanyakan kasus, pemotongan plasma CNC menghasilkan pembersihan minimal dibandingkan dengan metode manual.

Keuntungan Pemotongan Plasma CNC

Pemotongan plasma CNC menawarkan banyak keunggulan yang menjadikannya pilihan utama di berbagai industri:

Presisi dan Akurasi

Pemotongan plasma CNC memberikan presisi dan akurasi yang luar biasa, dengan akurasi pemotongan ±0,01 hingga 0,05 inci dan lebar garitan sesempit 0,05 inci. Hal ini membuatnya ideal untuk desain yang rumit dan toleransi yang ketat.

Kecepatan dan Efisiensi

Pemotongan plasma CNC beroperasi pada kecepatan lebih cepat dibandingkan metode tradisional, dengan kecepatan pemotongan hingga 500 inci per menit. Kemampuan pemotongan berkecepatan tinggi secara signifikan meningkatkan produktivitas dan mengurangi waktu produksi.

Keserbagunaan

Mesin pemotong plasma CNC dapat menangani berbagai bahan dan ketebalan, mulai dari lembaran aluminium tipis hingga pelat baja tebal. Mereka adalah peralatan serbaguna yang cocok untuk berbagai industri, termasuk fabrikasi logam, manufaktur otomotif dan ruang angkasa, konstruksi, dan bahkan seni dan desain.

Efektivitas Biaya

Dibandingkan dengan metode pemotongan lain seperti pemotongan laser, pemotongan plasma CNC memiliki pengeluaran modal awal yang lebih rendah. Ini adalah pilihan hemat biaya untuk banyak aplikasi, terutama ketika menangani bahan konduktif.

Aplikasi Pemotongan Plasma CNC

Fleksibilitas dan efisiensi pemotongan plasma CNC membuatnya cocok untuk berbagai aplikasi di berbagai industri:

Manufaktur

Di bidang manufaktur, pemotongan plasma CNC digunakan untuk memproduksi suku cadang dan komponen untuk berbagai produk. Ketepatan dan kecepatannya memungkinkan terciptanya bentuk dan desain kompleks dengan limbah minimal.

Konstruksi

Dalam industri konstruksi, pemotongan plasma CNC digunakan untuk memotong baja struktural dan komponen logam lainnya yang digunakan dalam struktur bangunan. Kemampuannya menangani material tebal menjadikannya ideal untuk aplikasi ini.

Otomotif dan Dirgantara

Pemotongan plasma CNC digunakan dalam industri otomotif dan dirgantara untuk memotong bagian tubuh, rangka, dan komponen logam lainnya. Ketepatan dan kualitas pemotongan memastikan integritas dan kinerja bagian-bagian penting ini.

Seni dan Dekorasi

Seniman dan desainer menggunakan pemotongan plasma CNC untuk membuat karya seni logam khusus, patung, dan potongan dekoratif. Teknologi ini memungkinkan terwujudnya desain yang rumit dan detail yang sulit dicapai dengan metode manual.

Faktor-Faktor yang Mempengaruhi Kinerja Pemotongan Plasma CNC

Beberapa faktor mempengaruhi kinerja dan kualitas pemotongan plasma CNC:

Jenis dan Ketebalan Bahan

Jenis dan ketebalan material yang dipotong mempengaruhi parameter pemotongan, seperti arus listrik, kecepatan potong, dan pemilihan gas. Bahan yang berbeda memiliki konduktivitas dan titik leleh yang berbeda-beda, yang berdampak pada proses pemotongan.

Pemilihan Gas

Pemilihan gas yang digunakan dalam pemotongan plasma memainkan peran penting dalam menentukan kualitas dan efisiensi pemotongan. Gas umum termasuk udara, oksigen, nitrogen, dan argon. Setiap gas memiliki sifat spesifik yang mempengaruhi stabilitas, panas, dan kinerja pemotongan busur plasma.

Desain Obor dan Tinggi Nosel

Obor yang dirancang dengan baik dan kontrol yang tepat terhadap ketinggian nosel sangat penting untuk mencapai pemotongan yang akurat. Sistem kontrol ketinggian menyesuaikan secara real-time berdasarkan umpan balik sensor untuk menjaga jarak yang konsisten dari material. Hal ini membantu mengurangi perbedaan lebar antara potongan atas dan bawah, sehingga menghasilkan potongan yang lebih seragam dan presisi.

Kalibrasi Mesin

Kalibrasi rutin mesin pemotong plasma CNC sangat penting untuk menjaga presisi. Hal ini termasuk memeriksa kesejajaran sumbu dan perataan meja untuk memastikan pemotongan yang konsisten dan akurat di berbagai proyek. Kalibrasi yang tepat membantu mencapai hasil yang diinginkan, mempertahankan kinerja alat berat, dan memperpanjang umur operasionalnya.

Praktek Pemeliharaan dan Keselamatan

Perawatan yang tepat dan kepatuhan terhadap praktik keselamatan sangat penting untuk memastikan umur panjang dan kinerja optimal peralatan pemotongan plasma CNC, serta melindungi operator dari potensi bahaya.

Tip Perawatan

Seperti alat industri lainnya, pemotong plasma CNC memerlukan perawatan rutin agar dapat berfungsi dengan baik. Tugas pemeliharaan meliputi memeriksa dan mengganti bahan habis pakai yang aus (nozel, elektroda), membersihkan obor secara teratur, memeriksa kabel dan sambungan, melumasi sistem gerak, dan membersihkan filter serta menjaga pasokan gas. Perawatan rutin akan memperpanjang umur peralatan dan memastikan kualitas pemotongan yang konsisten.

Praktik Keselamatan

Mengoperasikan pemotong plasma CNC melibatkan risiko tertentu, seperti paparan cahaya terang, panas, dan asap. Untuk memastikan pengoperasian yang aman, operator harus mengenakan alat pelindung diri yang sesuai, termasuk sarung tangan, kacamata keselamatan, dan helm las. Selain itu, bekerja di area yang berventilasi baik dan mengikuti prosedur yang benar dalam menangani dan menyimpan gas sangat penting untuk keselamatan.

Perbandingan dengan Metode Pemotongan Lainnya

Pemotongan plasma CNC memiliki kelebihan dan keterbatasan yang unik jika dibandingkan dengan metode pemotongan lain seperti pemotongan laser dan pemotongan waterjet:

Pemotongan Laser

Pemotongan laser menawarkan presisi lebih tinggi dan dapat menangani bahan konduktif dan non-konduktif. Namun, umumnya lebih lambat dan lebih mahal dibandingkan pemotongan plasma CNC, terutama untuk material yang lebih tebal. Pemotongan plasma CNC sering kali lebih disukai karena kecepatan dan efektivitas biayanya saat bekerja dengan logam konduktif.

Pemotongan jet air

Pemotongan waterjet menggunakan aliran air bertekanan tinggi yang dicampur dengan bahan abrasif untuk memotong material. Ini dapat memotong berbagai macam bahan, termasuk bahan non-konduktif, dan menghasilkan zona yang terkena dampak panas minimal. Namun, pemotongan waterjet lebih lambat dibandingkan pemotongan plasma CNC dan memiliki biaya operasional yang lebih tinggi karena konsumsi air dan bahan abrasif.

Memilih Obor Pemotong Plasma CNC yang Tepat

Memilih CNC yang sesuaiobor pemotongan plasma bergantung pada berbagai faktor, termasuk persyaratan pemotongan spesifik, jenis bahan, dan ketebalan. Saat memilih obor plasma, pertimbangkan hal berikut:

Kapasitas Pemotongan

Pastikan obor plasma memiliki kapasitas pemotongan yang cukup untuk menangani material paling tebal yang akan Anda gunakan. Peringkat arus listrik obor menunjukkan kemampuan pemotongannya, dengan obor dengan arus listrik yang lebih tinggi mampu memotong bahan yang lebih tebal.

Presisi dan Akurasi

Pertimbangkan persyaratan presisi dan akurasi proyek Anda. Beberapa obor plasma menawarkan fitur dan kontrol canggih yang meningkatkan kualitas dan konsistensi pemotongan, sehingga cocok untuk aplikasi yang menuntut toleransi ketat.

Daya Tahan dan Bahan Habis Pakai

Evaluasi ketahanan obor plasma dan ketersediaan serta biaya bahan habis pakai seperti elektroda dan nozel. Senter yang tahan lama dengan bahan habis pakai yang tahan lama dapat mengurangi waktu henti dan biaya pemeliharaan.

Integrasi dengan Sistem CNC

Pastikan obor plasma kompatibel dengan sistem CNC Anda dan dapat diintegrasikan dengan mulus ke pengaturan yang ada. Integrasi yang tepat memastikan kelancaran komunikasi antara pengontrol dan obor, sehingga menghasilkan operasi pemotongan yang tepat dan efisien.

Masa Depan Pemotongan Plasma CNC

Seiring dengan kemajuan teknologi, pemotongan plasma CNC kemungkinan akan berkembang lebih jauh, menawarkan presisi, kecepatan, dan efisiensi yang lebih tinggi. Perkembangan di masa depan mungkin mencakup peningkatan desain obor, peningkatan teknik pembangkitan plasma, dan sistem kontrol CNC yang lebih canggih dengan fitur dan kemampuan canggih. Selain itu, integrasi otomatisasi dan kecerdasan buatan dapat lebih mengoptimalkan proses pemotongan, mengurangi intervensi manusia, dan meningkatkan produktivitas secara keseluruhan.

Kesimpulan

Pemotongan plasma CNC telah menjadi teknologi yang sangat diperlukan dalam fabrikasi logam modern dan manufaktur industri. Dengan kemampuannya memotong bahan penghantar listrik dengan presisi dan kecepatan luar biasa, alat ini menawarkan banyak keunggulan dibandingkan metode pemotongan tradisional. Dengan memahami prinsip, komponen, dan pengoperasian obor pemotongan plasma CNC, para profesional dapat memanfaatkan teknologi canggih ini untuk mencapai hasil pemotongan yang akurat dan efisien dalam berbagai aplikasi. Seiring dengan kemajuan industri, pemotongan plasma CNC siap memainkan peran yang lebih penting dalam membentuk masa depan pengerjaan logam.

Baik Anda seorang produsen, perakit, seniman, atau penghobi, berinvestasi pada sistem pemotongan plasma CNC dapat meningkatkan kemampuan dan produktivitas Anda secara signifikan. Merangkul teknologi ini membuka banyak kemungkinan untuk menciptakan desain yang rumit, komponen kompleks, dan produk logam berkualitas tinggi dengan mudah dan efisien.
