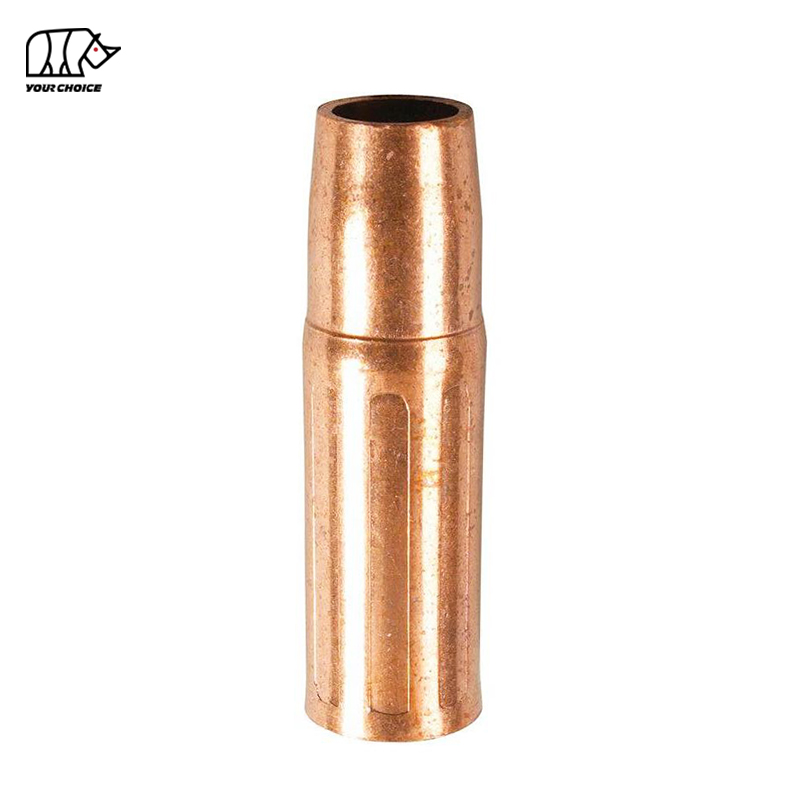

Boquilla de gas de soldadura resistente 23H62 para Tweco

 Boquilla de soldadura MIG INWELT Tweco 23H62: aleación de cobre, orificio de 5/8 pulgadas, cubierta de gas resistente de 450 amperios

La boquilla de soldadura MIG es el último componente que toca el gas protector antes de envolver el baño de soldadura. Es la barrera final entre el metal fundido y la contaminación atmosférica, y cada defecto de porosidad, cada hoyo en la superficie y cada prueba radiográfica rechazada atribuible a una falla en la cobertura de gas se puede atribuir a una boquilla desgastada, obstruida o mal fabricada. La boquilla de soldadura MIG INWELT 23H62 está diseñada para aplicaciones de servicio pesado donde el tiempo de encendido del arco se mide en horas por turno y donde la integridad del gas protector no puede verse comprometida. Construida según las dimensiones estándar de la serie Tweco 23H a partir de una aleación de cobre 122 DHP, esta boquilla ofrece el flujo de gas laminar, la resistencia térmica y la resistencia a salpicaduras de las que dependen los soldadores profesionales, los talleres de fabricación y los gerentes de adquisiciones industriales.

La boquilla 23H62: forma, ajuste y función en soldadura MIG de servicio pesado

El papel de la boquilla como vía final del gas

Todo el gas protector que llegue al baño de soldadura debe pasar a través del orificio de la boquilla. Una vez que el gas sale de los puertos del difusor de gas, ingresa al cuerpo de la boquilla donde debe convertirse en una columna suave y uniforme sin zonas de turbulencia ni remolinos de recirculación. Cualquier irregularidad en el orificio (acumulación de salpicaduras, deformación o mecanizado deficiente) interrumpe este flujo laminar. El resultado es la contaminación atmosférica: el oxígeno, el nitrógeno y la humedad llegan al baño de soldadura y producen porosidad, oxidación y uniones estructuralmente debilitadas. La boquilla 23H62 está diseñada para garantizar un flujo de gas sin obstrucciones, protegiendo el baño de soldadura durante las tareas de soldadura MIG con protección de gas y manteniendo los contaminantes en el aire fuera de la soldadura para ayudar a evitar poros, grietas o salpicaduras excesivas.

Diseño autoaislado de tres piezas

El INWELT 23H62 utiliza un diseño de boquilla de tres piezas autoaislado que no requiere aislante adicional. Los tres componentes funcionan como un sistema integrado: la carcasa de la boquilla está cortada y formada a partir de tubos de aleación de cobre 122 DHP, seleccionados para la absorción y disipación de calor a altos amperajes sostenidos; el inserto de la boquilla está mecanizado a partir de una aleación de latón macizo para que coincida con las roscas de diámetro exterior del tubo conductor; y el aislador de la boquilla está hecho de material de silicona G7, proporcionando el aislamiento eléctrico necesario del difusor de gas. Este diseño permite que la boquilla se conecte directamente al conjunto del tubo conductor, eliminando la necesidad de componentes aislantes separados y simplificando el mantenimiento frontal de la antorcha.

Compatibilidad con difusor de gas estándar 54P

La boquilla 23H62 está diseñada para usarse con difusores de gas 54P estándar en Tweco Classic No. 2, No. 3 y No. 4. Pistolas MIG , así como plataformas WeldSkill WM 250 y WM 400. Esta estandarización significa que el 23H62 se integra directamente con el sistema difusor de gas más utilizado en la fabricación y los entornos de fabricación. Para los operadores que ejecutan múltiples plataformas de pistolas en un taller, el 23H62 proporciona compatibilidad entre plataformas que reduce la cantidad de números de pieza de boquilla distintos necesarios en el inventario.

Aleación de cobre 122 DHP: por qué la selección de materiales define el rendimiento de la boquilla

Disipación de calor a 450 amperios

El 23H62 está clasificado para aplicaciones de soldadura de alta resistencia de hasta 450 amperios. A estos amperajes, el calor radiante del arco combinado con el calentamiento por resistencia de la punta de contacto eleva drásticamente la temperatura de la boquilla. La aleación de cobre es mejor para aplicaciones que requieren más de 300 amperios, con mejor resistencia general a las salpicaduras y manejo del calor a temperaturas más altas que el latón. La construcción con aleación de cobre se prefiere para acero estructural, construcción naval y fabricación de equipos pesados, donde los tiempos de encendido del arco se extienden y la carga térmica es constante. La carcasa de aleación de cobre 122 DHP absorbe y disipa este calor de manera eficiente, evitando el ablandamiento y la distorsión del orificio que comprometerían la geometría del flujo de gas.

Cobre versus latón: selección para la aplicación

Las boquillas de soldadura de latón tienen mejores propiedades de resistencia a salpicaduras en aplicaciones de menor amperaje que las boquillas de cobre, pero pierden esa ventaja en aplicaciones de mayor amperaje y, de hecho, pueden romperse cuando fallan. El latón es ideal para aplicaciones de menor amperaje, entre 100 y 300 amperios, mientras que el cobre se prefiere por encima de 300 amperios o para aplicaciones con tiempos de arco más prolongados. El 23H62, con su carcasa de aleación de cobre y su clasificación de 450 amperios, está diseñado específicamente para trabajos pesados ​​y de alto amperaje donde la resistencia térmica determina la vida útil.

Identificación del número de pieza estampado en rollo

Cada boquilla INWELT 23H62 presenta el número de pieza estampado en rollo en la superficie externa para una fácil identificación durante la gestión de inventario, el reemplazo de rutina y el seguimiento del ciclo de adquisiciones. En talleres de fabricación muy concurridos donde circulan varios tipos de boquillas, la identificación visual instantánea elimina la confusión y garantiza que siempre se extraiga del inventario la pieza de repuesto correcta.

Especificaciones Técnicas de la Boquilla INWELT 23H62

Relación de punta de contacto empotrada: diseñada para aplicaciones de servicio pesado

Comprender la rebaja de la punta en el 23H62

La boquilla 23H62 presenta una relación de punta de contacto empotrada de 1/8 de pulgada a 5/32 de pulgada. Las puntas empotradas se utilizan generalmente para aplicaciones de mayor calor donde se requiere una extensión eléctrica más larga, y el hueco proporciona protección física para la punta de contacto en situaciones donde la boquilla puede tocar la pieza de trabajo durante la soldadura por puntos, por puntos y por puntos. A 450 amperios, la extensión eléctrica más larga proporcionada por una punta empotrada ayuda a controlar la entrada de calor y las características del arco durante la soldadura por deposición intensa.

Empotrado versus empotrado versus sobresaliente: elegir la configuración correcta

La configuración empotrada del 23H62 tiene un propósito específico en soldadura de alta resistencia. Las puntas al ras se utilizan generalmente cuando se utiliza un saliente eléctrico más corto, lo que a veces da como resultado longitudes de arco más cortas y estrechas que acercan la punta a la pieza de trabajo. Las puntas sobresalientes se usan generalmente al soldar tuberías de raíz abiertas o cualquier junta que requiera que el soldador acceda a una junta soldada apretada, aunque la desventaja es la posibilidad de formar un arco con la punta hacia la pieza de trabajo, lo que podría dañar las piezas frontales. Para aplicaciones de acero estructural, equipos pesados ​​y transferencia por aspersión de alto amperaje donde se implementa el 23H62, la configuración empotrada proporciona el equilibrio óptimo entre control del arco, protección de la punta e integridad de la cobertura de gas.

Gestión de salpicaduras: protocolos de limpieza y mantenimiento

Por qué las salpicaduras deben gestionarse activamente

La acumulación de salpicaduras dentro del orificio de la boquilla es la causa más común de interrupción del gas protector en la soldadura MIG. La boquilla 23H62 debe limpiarse con frecuencia para evitar la acumulación de salpicaduras que pueden provocar una protección deficiente del gas o provocar un cortocircuito entre la punta de contacto y la boquilla. En células robóticas y automatizadas, las boquillas deben limpiarse al menos cada dos ciclos de soldadura. Incluso en entornos de producción manual, la inspección en cada cambio de punta de contacto es el estándar mínimo para prevenir defectos de soldadura relacionados con salpicaduras. Las boquillas deben limpiarse o reemplazarse periódicamente para mantener un flujo de gas adecuado y garantizar que el gas protector proporcione una protección atmosférica completa para el baño de soldadura.

Herramientas y técnicas de limpieza correctas

Utilice siempre un escariador de boquilla o una cuchilla de corte correctamente diseñada para eliminar las salpicaduras y evite herramientas de acero endurecido que puedan rayar la superficie del orificio o dañar permanentemente la boquilla. La eliminación mecánica con una herramienta de limpieza de salpicaduras especialmente diseñada para el diámetro del orificio de la boquilla es el método correcto: raspar las salpicaduras acumuladas sin rayar ni deformar el cuerpo de la boquilla. El uso de gel o spray antisalpicaduras en el orificio interior reduce drásticamente la adherencia de las salpicaduras y extiende el intervalo entre ciclos de limpieza profunda. Un escariador de boquilla, un cepillo de latón suave y un compuesto antisalpicaduras de calidad a base de cerámica son el conjunto de herramientas estándar para mantener el 23H62 funcionando con el máximo rendimiento de cobertura de gas. En entornos de producción, algunos soldadores escarian las boquillas cada 2 a 3 horas de tiempo de arco, o antes cuando realizan pasadas de alto amperaje que generan fuertes salpicaduras.

Reconocer los desencadenantes del reemplazo

El 23H62 debe reemplazarse cuando se observe cualquiera de las siguientes condiciones: las salpicaduras incrustadas no se pueden eliminar mecánicamente y obstruyen el anillo de gas entre la punta de contacto y el orificio de la boquilla; la carcasa de la boquilla muestra deformaciones, grietas o erosión visibles; las roscas están peladas y la boquilla ya no se ajusta firmemente al tubo conductor o al difusor de gas; el cuerpo de la boquilla ha sido quemado (soldado a la punta de contacto mediante calor excesivo); o el aislador de silicona G7 muestra grietas, endurecimiento o pérdida de integridad del aislamiento eléctrico. Una boquilla desgastada o incorrecta restringe el flujo de gas y provoca porosidad, por lo que mantener un suministro de boquillas 23H62 de repuesto en stock estándar es señal de una operación de soldadura bien administrada.

Perfil de aplicación: donde sobresale el INWELT 23H62

La boquilla 23H62 se utiliza en industrias donde la calidad de la soldadura MIG, el tiempo de funcionamiento de la antorcha y la confiabilidad de los consumibles afectan directamente tanto la productividad como la integridad estructural.

• Fabricación de acero estructural:  soldadura continua de alto amperaje de vigas de puentes, columnas y conjuntos estructurales pesados. El orificio de 5/8 de pulgada proporciona una amplia cobertura de gas para la transferencia por pulverización de alta deposición, mientras que la carcasa de aleación de cobre resiste el tiempo de encendido del arco hora tras hora.

• Fabricación de equipos pesados:  soldadura de brazos de excavadoras, componentes de grúas, marcos de equipos de minería y maquinaria agrícola donde la potencia de 450 amperios coincide con las demandas de la fabricación de acero de sección gruesa. La relación de punta empotrada protege la punta de contacto durante la soldadura por puntos y el trabajo de costura en ensamblajes pesados.

• Construcción naval y reparación marina:  Se implementa en pistolas estilo Tweco para soldar placas de casco e instalación de refuerzos en entornos de astilleros donde la integridad del gas de protección debe resistir condiciones de muelle húmedas y ventosas. La construcción de aleación de cobre proporciona el espacio térmico necesario para la soldadura vertical y elevada sostenida de placas pesadas.

• Fabricación de vagones, transporte y remolques:  el flujo laminar constante de gas desde el orificio de 5/8 de pulgada respalda los perfiles de soldadura de penetración profunda y sin porosidad necesarios en el ensamblaje de estructuras de vagones, la fabricación de remolques de transporte pesado y la fabricación de equipos estructurales de transporte.

Por qué utilizar boquillas 23H62 de INWELT Welding Technology Co., Ltd.

Experiencia comprobada en fabricación
INWELT es un fabricante directo de consumibles de soldadura , controlando cada etapa del proceso de producción, desde la selección de tubos de aleación de cobre en bruto hasta la inspección dimensional final y el embalaje.

INWELT ofrece soluciones de corte MIG, TIG, plasma y gas de alta calidad para satisfacer las demandas de los proyectos de soldadura industrial. Como fabricante líder con más de 15 años de experiencia, INWELT ofrece consumibles de soldadura de primera calidad diseñados para satisfacer las necesidades de los profesionales de todas las industrias. La empresa opera unas instalaciones de 52.000 metros cuadrados con 10 ingenieros superiores y 15 empleados de control de calidad, lo que garantiza una supervisión rigurosa en cada etapa de producción.

Sistemas de calidad certificados
Todas las boquillas INWELT 23H62 se fabrican bajo un sistema de gestión de calidad certificado ISO 9001 con cumplimiento CE y RoHS como estándar. Cada lote de producción se somete a una verificación del diámetro interior, pruebas de ajuste de roscas e inspección de la calidad de la superficie antes de su lanzamiento. La coherencia entre lotes se mantiene mediante controles de proceso documentados y abastecimiento de materiales rastreable.

Términos comerciales directos de fábrica
Al comprar directamente al fabricante, los talleres de fabricación y los distribuidores de soldadura reciben precios competitivos directos de fábrica tanto en pedidos de muestra como en volumen. Se encuentran disponibles opciones completas de personalización OEM y ODM, que incluyen empaques con etiquetas privadas, grabado láser personalizado y configuraciones personalizadas para plataformas de antorchas especializadas.

Evaluación de muestra gratuita
La evaluación de la calidad de la boquilla requiere pruebas prácticas del acoplamiento de la rosca, la precisión del orificio, la resistencia a las salpicaduras y la durabilidad térmica en condiciones reales de soldadura. Hay muestras de productos disponibles para su evaluación antes de realizar pedidos en volumen, por lo que el INWELT 23H62 puede probarse en su propio taller junto con su inventario de consumibles existente.

Capacidad de suministro global
Los consumibles de soldadura INWELT son utilizados por profesionales en más de 30 países. La calidad constante del producto, la consulta técnica receptiva y los plazos de entrega confiables han convertido a INWELT en un socio confiable tanto para soldadores profesionales, talleres de fabricación independientes y operaciones de adquisiciones industriales a gran escala.

---

Preguntas frecuentes

P: ¿Cuál es el tamaño del orificio y el amperaje de la boquilla Tweco 23H62?
R: La boquilla INWELT 23H62 tiene un diámetro interior de 5/8 de pulgada (15,9 mm) y está clasificada para aplicaciones de soldadura de alta resistencia de hasta 450 amperios. Está diseñado para usarse con difusores de gas 54P estándar en pistolas MIG Tweco Classic No. 2, No. 3 y No. 4.

P: ¿De qué material está hecha la boquilla 23H62?
R: El INWELT 23H62 utiliza un diseño autoaislado de tres piezas. La carcasa de la boquilla está cortada y formada a partir de tubos de aleación de cobre 122 DHP para una disipación de calor superior a altos amperajes. El inserto de la boquilla está mecanizado a partir de una aleación de latón macizo para que coincida con las roscas de diámetro exterior del tubo conductor. El aislador de la boquilla está fabricado con material de silicona G7, lo que proporciona el aislamiento eléctrico necesario del difusor de gas.

P: ¿Qué significa autoaislado en el diseño de boquilla 23H62?

R: Autoaislado significa que la boquilla incorpora su propio aislamiento eléctrico dentro del diseño de tres piezas y no requiere un componente aislante adicional por separado. El aislante de silicona G7 integrado entre la carcasa de aleación de cobre y el inserto de latón proporciona el aislamiento eléctrico necesario del difusor de gas y el tubo conductor. Esto simplifica el montaje de la antorcha y reduce el número de piezas consumibles independientes que hay que gestionar.

P: ¿Qué relación de punta de contacto utiliza el 23H62?
R: El 23H62 presenta una relación de punta de contacto empotrada de 1/8 de pulgada a 5/32 de pulgada. Las puntas empotradas se utilizan generalmente para aplicaciones de mayor calor donde se requiere una extensión eléctrica más larga, lo que hace que esta configuración sea ideal para las aplicaciones de servicio pesado de 450 amperios para las que está diseñada la boquilla 23H62.

P: ¿Cómo limpio y mantengo la boquilla 23H62?
R: Retire la boquilla del tubo conductor. Utilice un escariador de boquilla especialmente diseñado con hojas de corte diseñadas para un diámetro de orificio de 5/8 de pulgada para eliminar las salpicaduras acumuladas. Evite herramientas de acero endurecido que puedan rayar o rayar el orificio de aleación de cobre. Aplique un gel o spray antisalpicaduras a base de cerámica de calidad en el orificio interior para reducir la futura adhesión de salpicaduras. Inspeccione la carcasa de la boquilla para detectar deformaciones, las roscas para detectar peladuras y el aislador de silicona G7 para detectar grietas o endurecimiento. Reemplace inmediatamente si alguna de estas condiciones está presente. Para entornos de producción, las boquillas deben limpiarse en cada cambio de punta de contacto y reemplazarse ante el primer signo de incrustación permanente de salpicaduras o degradación estructural.

P: ¿A qué pistolas MIG se adapta la boquilla 23H62?

R: El INWELT 23H62 se fabrica según las dimensiones estándar de la industria Tweco y se adapta a las pistolas MIG enfriadas por aire Tweco Classic No. 2 (hasta 250 A), No. 3 (hasta 300 A) y No. 4 (hasta 400 A), así como a las plataformas WeldSkill WM 250 y WM 400. Se enrosca directamente al difusor de gas estándar 54P mediante roscas 9/16'-18 UNC-2B y es compatible con pistolas estilo Tweco de otros fabricantes que siguen el mismo estándar dimensional. Se recomienda la verificación con la designación del modelo de pistola específico en el mango o cuello de la antorcha.

P: ¿Cómo se compara la aleación de cobre con el latón para aplicaciones de boquillas de alta resistencia?
R: Las boquillas de latón generalmente resisten mejor las salpicaduras en aplicaciones de menor amperaje, hasta 300 amperios, y ofrecen buena resistencia a las salpicaduras a temperaturas moderadas. Sin embargo, por encima de 300 amperios, se prefiere la aleación de cobre porque disipa el calor de manera más efectiva y mantiene la estabilidad dimensional bajo exposición sostenida a altas temperaturas. Con la clasificación de 450 amperios del 23H62, la carcasa de aleación de cobre evita el ablandamiento y la distorsión del orificio que pueden comprometer el flujo de gas de protección, al tiempo que mantiene la integridad estructural que el latón no puede proporcionar de manera confiable a altas temperaturas.

Especificaciones del producto de un vistazo

de la especificación	Detalle
Nombre del producto	Boquilla de gas para soldadura MIG
Estilo	Tweco 23H62
Marca	INMEDIATAMENTE
Diámetro interior (agujero)	5/8 pulgada (15,9 mm)
Longitud total	3,219 pulgadas (81,8 mm)
Diámetro externo	0,875 pulgadas (22,2 mm)
Material de la carcasa	Aleación de cobre 122 DHP (cortada y formada a partir de tubos)
Material de inserción	Aleación de latón macizo
Material aislante	silicona G7
Tamaño del hilo	9/16'-18 UNC-2B
Contacto Consejo Relación	Empotrado de 1/8' a 5/32' (3,2 mm - 3,97 mm)
Diseño de boquilla	Tres piezas, autoaisladas
Tipo de conexión	Enhebrar
Clasificación de servicio	Servicio pesado
Amperaje máximo	450 amperios
Difusor de gases compatibles	Estándar 54P
Serie de antorchas compatibles	Tweco Classic N° 2, N° 3, N° 4, WeldSkill WM 250, WM 400

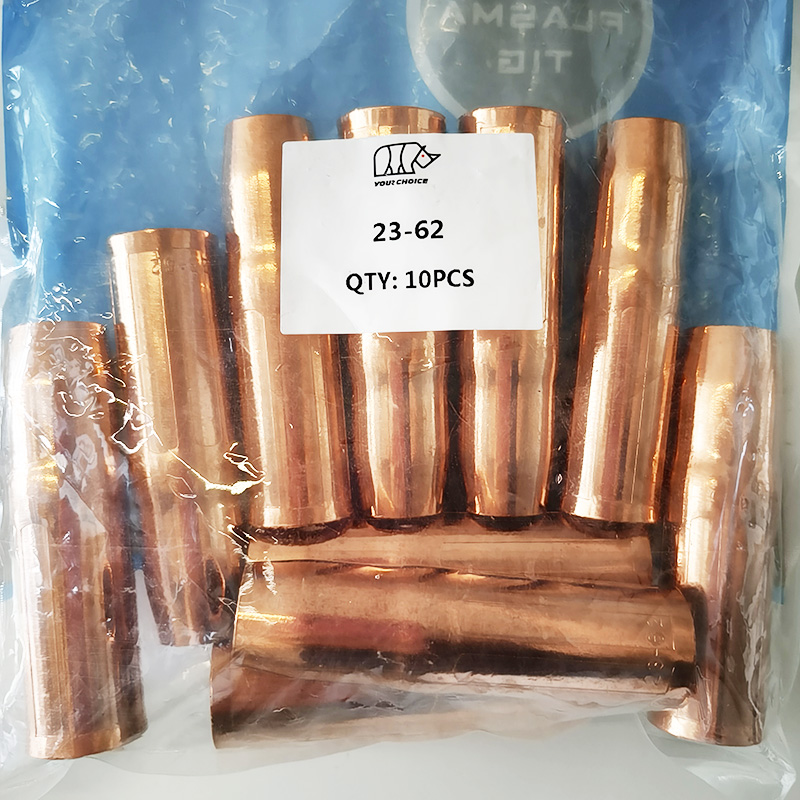

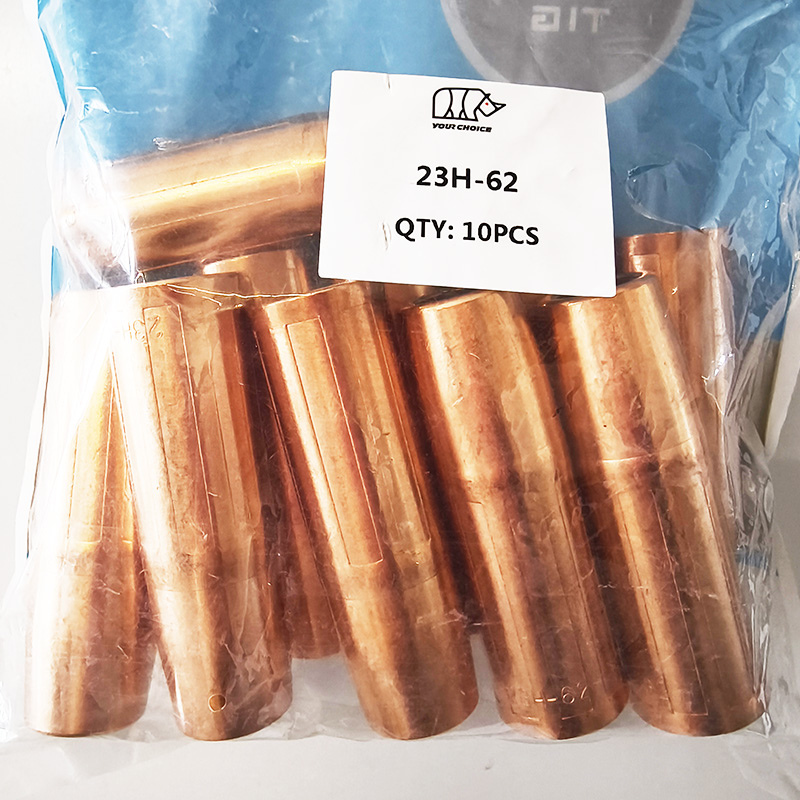

Cantidad del paquete	10 por paquete
Certificaciones	ISO 9001, CE, RoHS
Modo de suministro	Fabricación OEM/ODM disponible
Disponibilidad de muestras	Muestras de evaluación gratuitas disponibles
Fabricante	Tecnología de soldadura Co., Ltd. de Changzhou INWELT
País natal	Porcelana
Experiencia en la industria	Más de 15 años, sirviendo a más de 30 países
