مشعل های TIG آب خنک در مقابل هوا خنک: راهنمای قطعی

مشعل های TIG آب خنک در مقابل هوا خنک: چگونه هر بار یک مورد مناسب را انتخاب کنیم

جوشکاری TIG استاندارد طلایی برای دقت، تمیزی و کنترل است - اما یک انتخاب نادیده گرفته می تواند کل پروژه شما را از مسیر خارج کند : انتخاب بین یک هوا خنک و الف مشعل آب خنک TIG . تماس اشتباه بگیرید و با مشعل های بیش از حد گرم شده، تنگستن تحریف شده یا گاری گران قیمت پر از وسایلی که هرگز استفاده نمی کنید، دست و پنجه نرم خواهید کرد.

در این راهنمای اصلی به تفکیک موارد زیر می پردازیم:

• آمپراژ دقیق و محدودیت‌های چرخه کار برای هر نوع مشعل

• هزینه‌های پنهانی که اکثر وبلاگ‌ها نادیده می‌گیرند (خنک کننده، تعمیر و نگهداری، خرابی)

• ماتریس تصمیم آزمایش شده در میدان مورد استفاده توسط جوشکاران دارای گواهی AWS

• برگه تقلب خریدار 2025: مشعل های برتر، چیلرها و کیت های اتصال سریع

---

چه چیزی مشعل های خنک کننده با هوا را از آب خنک جدا می کند؟

ویژگی	هوا خنک	آب خنک شده
محیط خنک کننده	هوای محیط + جریان گاز محافظ	مایع خنک کننده در گردش + گاز محافظ
سقف آمپر معمولی	50–250 A (وابسته به مدل)	250-500 A+
چرخه وظیفه	35 تا 60 درصد در آمپرهای نامی	100% با آمپر نامی
اندازه سر مشعل	بزرگتر برای دفع گرما	فشرده - گرما به مایع خنک کننده می رود
وزن کابل	سنگین تر (مس ضخیم تر)	فندک (رساناهای کوچکتر)
هزینه اولیه	فقط مشعل 85 تا 220 دلاری	مشعل 350 تا 800 دلار + کولر
قابل حمل بودن	چنگ زدن و رفتن	به چرخ دستی یا سطل چیلر نیاز دارد
تعمیر و نگهداری	بررسی شیلنگ و اورینگ	خنک کننده، پمپ، مراقبت از رادیاتور

---

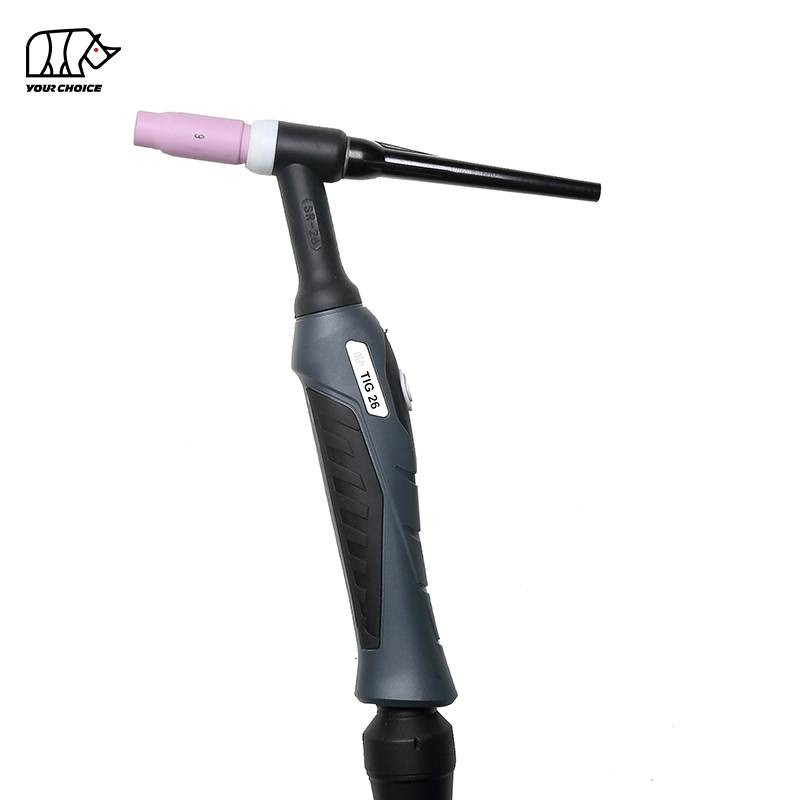

شیرجه عمیق: مشعل های TIG با هوا خنک

چگونه خنک کننده هوا در واقع کار می کند

مشعل های هوا خنک به دو سینک حرارتی غیرفعال متکی هستند:

1. هادی های قدرت مسی ضخیم گرمای مقاومتی را جذب می کنند.

2. جریان گاز محافظ (آرگون، هلیوم یا مخلوط Ar/He) گرما را از سر می برد.

هیچ پمپ، رادیاتور یا حلقه مایع خنک کننده وجود ندارد - فقط فیزیک.

وقتی مشعل هوا خنک معنا پیدا می کند

برنامه	چرا هوا خنک برنده می شود
تعمیر در محل (مزارع، خطوط لوله)	بدون چیلر به برق یا حمل و نقل
آثار هنری آلومینیومی Hobbyist ≤ 3 میلی متر	150 A زیاد است
غرفه های کلاس درس	هزینه سرمایه کمتر
چسباندن سریع لوله های ضد زنگ	زمان از کار افتادن بین چسب ها = خنک کننده طبیعی

نکته حرفه ای: اگر جوشکار شما به ندرت بیش از 150 A را به مدت 2 دقیقه مستقیم می کشد ، یک مشعل با هوا خنک کننده پول هوشمند است.

آمپراژ واقعی و داده‌های چرخه وظیفه

مدل	رتبه بندی هوا خنک	زمان جوش پیوسته @ حداکثر آمپر	استراحت لازم است
CK17	150 A DC، 60٪ وظیفه	3.6 دقیقه	2.4 دقیقه
WP-26	200 A DC، 60٪ وظیفه	3.0 دقیقه	2.0 دقیقه
واردات با شروع خراش	130 A DC، 35٪ وظیفه	2.1 دقیقه	3.9 دقیقه

واقعیت میدانی: اکثر جوشکاران چرخه وظیفه خود را بیش از حد برآورد می کنند. ثبت زمان واقعی قوس روشن خود با یک کرونومتر برای یک بعد از ظهر می تواند صدها نفر را در ارتقای غیر ضروری نجات دهد.

نکات منفی که هیچ کس به آن اشاره نمی کند

• سفتی کابل - 1/0 مس وزن ~0.65 پوند بر فوت دارد. بعد از 12 فوت مثل شلنگ باغچه با شما می جنگد.

• حجیم سر مشعل – یک سر WP-26 30 درصد بزرگتر از CK20 قابل مقایسه با آب خنک است و اتصالات دسترسی محکم را محدود می کند.

• محو شدن حرارت - تنگستن سریعتر از 180 A فرسایش می یابد زیرا کولت داغتر می شود.

---

شیرجه عمیق: مشعل های TIG خنک شونده با آب

خنک کننده آب چگونه کار می کند

یک حلقه بسته مایع خنک کننده (معمولاً آب مقطر + 20٪ پروپیلن گلیکول) را از طریق:

1. سر مشعل - گرمای قوس را جذب می کند.

2. خط برگشت - رادیاتور یا چیلر را تغذیه می کند.

3. پمپ - سیال خنک شده را به مشعل برمی گرداند.

نتیجه: بدنه مشعل حتی در دمای 400 A نزدیک به محیط باقی می ماند.

وقتی مشعل آب خنک غیر قابل مذاکره است

سناریو	آمپر مورد نیاز	قوس پیوسته	توجیه آب خنک
جوش های پشته ای آلومینیومی ½'.	350 A AC	پاس های 8-10 دقیقه ای	چرخه کاری 100٪ از پیچ خوردگی جلوگیری می کند
لوله های محیطی اتوماتیک	280 A DC	چرخه های 30 دقیقه ای	مشعل هوا خنک فنجان و کولت را ذوب می کند
میله اتوبوس مسی ضخیم	450 A DC	مهره های 5 دقیقه ای	بیش از سقف حرارتی هوا خنک

جفت چیلر و مشعل 2025

ردیف بودجه	مشعل	کولر	یادداشت ها
Prosumer	CK20 (250 A)	Coolmate 3CS	مخزن 1.6 گالری، جریان 1.0 GPM
صنعتی	CK230 (300 A)	چیلر Procon 1 HP	100٪ وظیفه @ 300 A، 2.3 GPM
فوق العاده قابل حمل	WP-20 flex	شیب شمالی NS-20	گزینه 12 ولت DC، متناسب با اینورتر کامیون

نکته حرفه ای: مطابقت دهید . نرخ جریان را نه فقط آمپراژ یک کولر 0.7 GPM روی یک مشعل 400 A سر را از بین می برد و گارانتی را باطل می کند.

هزینه های پنهان و نکات دردناک

• دفع مایع خنک‌کننده - پروپیلن گلیکول 'غیر سمی' است اما همچنان در زهکشی طوفان در CA، WA، NY ممنوع است.

• کاویتاسیون پمپ - آب مقطر تبخیر می شود. سیال کم = 200 دلار تعویض پمپ.

• ذخیره سازی در زمستان – مخلوط 20 درصد گلیکول از ترک های یخ زده رادیاتور جلوگیری می کند.

---

جدول مقایسه کنار هم (داده های آزمایشگاهی 2025)

پارامتر	CK17 هوا خنک	CK20 آب خنک
حداکثر آمپر (DC)	150 A @ 60% وظیفه	250 A @ 100% وظیفه
سر مشعل Ø	1.02 اینچ (26 میلی متر)	0.87 اینچ (22 میلی متر)
وزن کابل (12 فوت)	3.9 پوند	0.87 اینچ (22 میلی متر)
تنگستن قبل از گرم شدن بیش از حد خارج می شود	0.25 اینچ	0.50 اینچ
هزینه انرژی 1 ساعته*	0.06 دلار (فقط فن)	0.38 دلار (پمپ + رادیاتور)
کل هزینه مالکیت 5 ساله	260 دلار  (2 فنجان، 1 کابل)	580 دلار  (خنک کننده، کیت آب بندی پمپ، رسوب زدا)

---

ماتریس تصمیم: در 90 ثانیه انتخاب کنید

پاسخ دهید به سه سوال ؛ مسیر را دنبال کنید

1. آمپر > 200 A
   بله ← برو به 2.
   خیر ← هوا خنک.

2. چرخه کاری > 60 درصد در یک جلسه؟
   بله → آب خنک.
   خیر → هوا خنک.

3. موبایل یا ثابت؟
   موبایل ← به چیلرهای قابل حمل نگاه کنید (شیب شمالی NS-20 یا Coolmate 1).
   ثابت → چیلر سایز کامل.

---

نکات نصب و راه اندازی

چک لیست سریع هوا خنک

• استفاده کنید از 3/8 در شیلنگ گاز حداقل برای 200 A تا از فشار برگشتی جلوگیری کنید.

• کابل را کمتر از 25 فوت نگه دارید تا افت ولتاژ کاهش یابد.

• درپوش پشتی را با آچار بدنه کلت محکم کنید . بند انگشتی گاز نشت می کند.

چک لیست سریع آب خنک

• مخلوط خنک کننده: آب مقطر 3:1 به پروپیلن گلیکول.

• تست جریان: 1 پارچ گالن باید 45 ثانیه (≈ 1.3 GPM) پر شود.

• تصفیه هوا: پمپ را 2 دقیقه قبل از قوس اول روشن کنید تا از قفل شدن بخار جلوگیری شود.




---

برنامه های تعمیر و نگهداری که در هزینه شما صرفه جویی می کند

وظیفه	هوا خنک	آب خنک شده	فاصله
حلقه های O را بررسی کنید	✓	✓	هفتگی
سطح مایع خنک کننده را بررسی کنید	-	✓	روزانه
مایع خنک کننده را بشویید و تعویض کنید	-	✓	6 ماه یا 500 ساعت
رسوب زدایی پره های رادیاتور	-	✓	3 ماه
تست انعطاف پذیری کابل (چرخش)	✓	✓	ماهانه

---

سوالات متداول (نسخه 2025)

Q1. آیا می توانم مشعل هوا خنک را به آب خنک تبدیل کنم؟

خیر - کاپشن های خنک کننده، بدنه و کلاه انحصاری هستند. مشعل مناسب را بخرید

Q2. چه مدت می توانم یک مشعل 200 A با هوا خنک را در 180 A روشن کنم؟

≈ 3 دقیقه مداوم، سپس 2 دقیقه استراحت. برای تأیید، زمان ورود به سیستم را ثبت کنید.

Q3. آیا یک مدار 20 آمپر 120 ولتی برای یک چیلر کوچک کافی است؟

بله—Coolmate 3CS 2.8 A پیوسته @ 120 V می کشد.
