PSF 505 ESAB -Style MIG-Schweißbrenner Übersicht

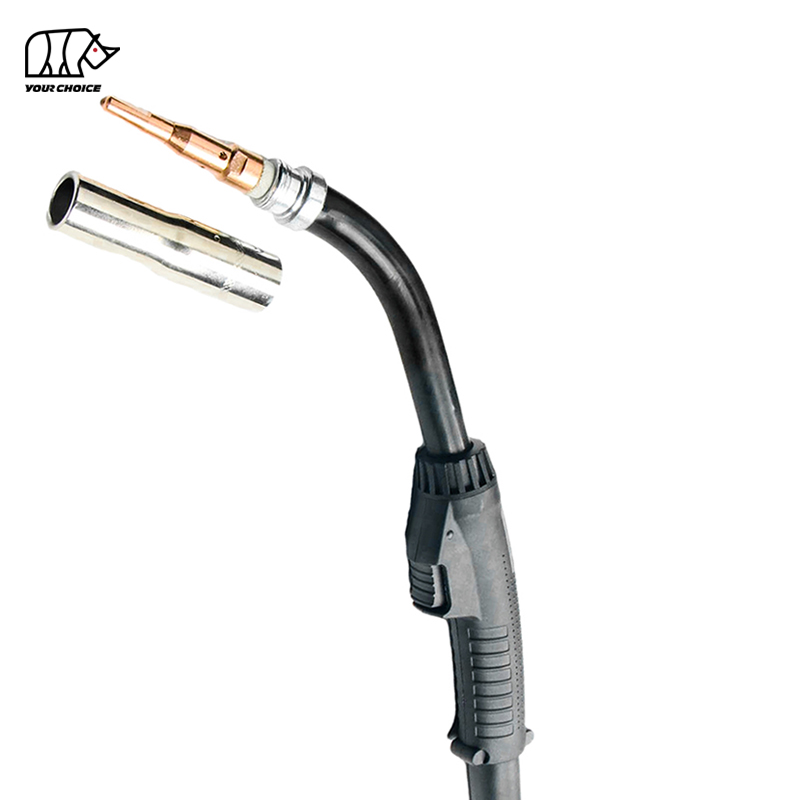

Die INWELT PSF 505 ESAB -Style MIG-Schweißbrenner ist eine robuste, gasgekühlte MIG /MAG-Schweißpistole, die für die industrielle Fertigung und manuelle Hochstromschweißanwendungen entwickelt wurde.

Die Standardspezifikation PSF 505 gibt einen Nennstrom von 500 A mit CO₂-Schutzgas und 400 A mit gemischtem Schutzgas bei einem Arbeitszyklus von 60 % an . Es unterstützt Schweißdraht mit einem Durchmesser von 1,2–2,0 mm und ist mit 3-m- und 4-m-Kabelsätzen erhältlich.

Der Brenner verfügt über einen gebogenen Schwanenhals, austauschbare Verbrauchsmaterialien am vorderen Ende, einen isolierten Griff und eine zentrale Anschlussbaugruppe. Die wartungsfreundliche Konstruktion ermöglicht es Käufern, einzelne Komponenten zu identifizieren und auszutauschen, anstatt die Schweißpistole als eine einzelne, nicht wartungsfähige Einheit zu behandeln.

INWELT liefert PSF 505 MIG Schweißpistolen für Schweißgerätehändler, Importeure, Großhändler, OEM Marken und Industriekunden. Großlieferungen, Private-Label-Verpackungen und anwendungsspezifische Konfigurationsanforderungen können vor der Bestellung besprochen werden.

PSF 505 MIG-Schweißbrenner Technische Spezifikationen

Die folgende Tabelle fasst die Standardkonfiguration INWELT PSF 505 zusammen.

Spezifikation	INWELT PSF 505
Produktname	PSF 505 ESAB -Stil MIG-Schweißbrenner
Modell	PSF 505
Marke	INWELT
Schweißprozess	MIG /MAG ( GMAW )
Kühlmethode	Luftgekühlt / gasgekühlt
Nennstrom – CO₂	500A
Nennstrom – Mischgas	400A
Arbeitszyklus	60 %
Unterstützter Drahtdurchmesser	Ø1,2–2,0 mm
Kabellänge	3 m / 4 m
Gasdüse	Ø18 mm
Kontaktspitzenkonfiguration	M8 × 37, aufgeführte Optionen
Kontaktspitzenadapter	M8
Drahtleiter	Stahlauskleidung, Konfiguration Ø1,6–2,0 mm aufgeführt
Fackelhals	Geschwungener Schwanenhals
Hinterer Anschluss	Zentralanschluss
Betrieb	Manuell MIG /MAG-Schweißen
OEM/ODM	Verfügbar für die Projektüberprüfung

Der Nennstrom muss zusammen mit den entsprechenden Schutzgas- und Einschaltdauerbedingungen interpretiert werden.

Für Ersatzanwendungen sollten Kunden vor der Bestellung das vollständige Verbindungssystem und die erforderlichen Front-End-Verbrauchsmaterialien bestätigen.

Hauptmerkmale der Waffe INWELT PSF 505 MIG

500 A CO₂- und 400 A Mischgas-Nennwerte

Der PSF 505 ist für Schweißanwendungen konzipiert, die einen höheren Nennstrom erfordern als kleinere MIG -Brennerkonfigurationen.

Die aktuelle INWELT -Spezifikationsliste:

• 500A mit CO₂-Schutzgas

• 400A mit gemischtem Schutzgas

• 60 % Einschaltdauer

Der zulässige Schweißstrom hängt vom Schutzgas, der Schweißdauer und den tatsächlichen Betriebsbedingungen ab.

Diese Nennwerte bedeuten nicht, dass der Brenner kontinuierlich mit maximalem Strom ohne thermische Einschränkungen schweißen kann.

Für anspruchsvolle Fertigungsanwendungen sollte die Schweißpistole entsprechend dem Schweißverfahren, dem Drahtdurchmesser, der Einschaltdauer und der erwarteten Lichtbogen-Einschaltzeit ausgewählt werden.

Gasgekühlte Konstruktion für industrielles Schweißen

Der PSF 505 verwendet ein luftgekühltes, auch gasgekühltes, Brennerdesign.

Es ist kein externes Umlaufwasserkühlsystem erforderlich.

Das Wärmemanagement hängt von der Brennerkonstruktion, den elektrisch leitfähigen Komponenten, der Kabelanordnung und den umgebenden Betriebsbedingungen ab.

Im Vergleich zu einem wassergekühlten System entfällt bei einem luftgekühlten Brenner der Bedarf an Kühlmittelschläuchen, einer Pumpe und einer separaten Flüssigkeitskühleinheit.

Dennoch müssen die angegebenen Strom- und Einschaltdauergrenzen eingehalten werden.

3 m und 4 m Kabeloptionen

Der PSF 505 ist mit zwei Standardkabellängen erhältlich:

• 3 m

• 4 m

Für kompakte Fertigungsarbeitsplätze, bei denen der Drahtvorschub nahe am Werkstück positioniert ist, kann ein 3 m langes Kabel geeignet sein.

Ein 4 m langes Kabel bietet zusätzliche Arbeitsreichweite für größere Fertigungsbereiche und Industriearbeitsplätze.

Die Kabellänge sollte entsprechend der Entfernung vom Drahtvorschubgerät, der erforderlichen Bewegung des Bedieners und den Bedingungen der Schweißdrahtzufuhr ausgewählt werden.

Vermeiden Sie unnötige enge Biegungen und mechanische Schäden an der Kabelbaugruppe.

PSF 505 Schwanenhals, Griff und Abzug

Der PSF 505 verfügt über einen gebogenen Schwanenhals, der die vordere Verbrauchsmaterialbaugruppe trägt.

Sein Griff beherbergt den mechanischen Auslösemechanismus und bietet dem Bediener eine Grifffläche für die Brennerpositionierung.

Die komplette Brennerstruktur umfasst:

• Schwanenhals

• Vorderer Griff

• Mechanischer Schalter

• Abzugsbaugruppe

• Kabelunterstützung

• Kabelkonfektionierung

• Hinterer Griff

• Zentraler Anschluss

Diese Komponenten sollten entsprechend ihrem Zustand und der entsprechenden Brennerkonfiguration überprüft und ausgetauscht werden.

Den PSF 505 Arbeitszyklus verstehen

Der INWELT PSF 505 ist mit einem Arbeitszyklus von 60 % aufgeführt.

Der Arbeitszyklus beschreibt den Anteil einer standardmäßigen zehnminütigen Betriebsperiode, in dem Schweißgeräte unter definierten Bedingungen mit ihrer angegebenen Nennlast betrieben werden können.

Bei einer Einschaltdauer von 60 % entspricht dies sechs Minuten Schweißen während eines Zeitraums von zehn Minuten bei dem angegebenen Nennstrom.

PSF 505-Bewertung mit CO₂-Schutzgas

• Strom: 500A

• Arbeitszyklus: 60 %

• Kühlung: Luftgekühlt

PSF 505-Bewertung mit gemischtem Schutzgas

• Strom: 400A

• Arbeitszyklus: 60 %

• Kühlung: Luftgekühlt

Warum beeinflusst Schutzgas die Brennerleistung?

Unterschiedliche Schutzgaszusammensetzungen können unterschiedliche Lichtbogeneigenschaften und thermische Bedingungen erzeugen.

Daher sollte der PSF 505 nicht so behandelt werden, als hätte er unter allen Schweißgasbedingungen die gleiche Strombegrenzung.

Die richtige Nennleistung sollte entsprechend dem tatsächlichen Schutzgas und der geltenden technischen Spezifikation ausgewählt werden.

Kann ein PSF 505 MIG -Brenner kontinuierlich bei 500 A schweißen?

Die aufgeführte PSF 505-Nennleistung beträgt 500 A mit CO₂ bei einem Arbeitszyklus von 60 %, nicht 100 %.

Von einem Dauerbetrieb mit 500A ist nicht auszugehen.

Wenn eine Anwendung anhaltendes Hochstromschweißen über die Nenneinschaltdauer des Brenners hinaus erfordert, sollte eine Schweißpistole mit einer geeigneten höheren Einschaltdauer oder ein entsprechend spezifiziertes wassergekühltes System in Betracht gezogen werden.

PSF 505 Verschleißteile für MIG-Brenner und Ersatzteile

Der PSF 505 verwendet austauschbare Komponenten zur Unterstützung der Schutzgaszufuhr, der elektrischen Stromübertragung und der Schweißdrahtzuführung.

Die Standard-Frontend-Baugruppe umfasst eine Gasdüse, eine Düsenisolierung, eine Kontaktspitze, einen Düsenadapter und einen Schwanenhals.

PSF 505 Ersatzteil- und Komponententabelle

Position der	Komponentenspezifikation	aufgeführten
A	Gasdüse	Ø18 mm
A-1	Düsenisolationsbuchse	PSF 505 Konfiguration
B	Kontakt-Tipp	M8 × 37
C	Spitzenadapter	M8
D	Stahldrahtauskleidung	Ø1,6–2,0 mm, 3 m / 4 m
1	Schwanenhals	PSF 505 Konfiguration
1:0	Schwanenhals-Isolierbuchse	PSF 505 Konfiguration
1-2	Kontermutter mit Schraube	PSF 505 Konfiguration
2	Vorderer Griff	PSF 505 Konfiguration
3	Mechanischer Schalter	Trigger-Steuerung
3-1	Auslöser abgeschlossen	Abzugsbaugruppe
4	Kabelunterstützung	Vordere Kabelhalterung
5	Kabelkonfektionierung	3 m / 4 m
6	Kabelhalterung hinten	Hintere Kabelhalterung
7	Hinterer Griff	Griffmontage
8	Adaptermutter	Verbindungskomponente
9	Zentralanschluss	Geräteschnittstelle

Bei Großbestellungen und Ersatzprojekten sollten Käufer die tatsächliche Teilenummer, die Abmessungen und die entsprechende Brennerkonfiguration bestätigen.

Ø18 mm Gasdüse und Düsenisolierung

Die Gasdüse leitet Schutzgas um die Kontaktspitze und den Schweißlichtbogen.

Die aktuelle PSF 505-Teileliste spezifiziert eine Gasdüse mit Ø18 mm.

Die Düsenisolationsbuchse ist Teil der Front-End-Baugruppe und trägt dazu bei, die erforderliche elektrische Trennung zwischen den vorgesehenen Komponenten aufrechtzuerhalten.

Bestätigen Sie bei der Bestellung von Ersatzdüsen Folgendes:

• Taschenlampenmodell

• Düsendurchmesser und Gesamtabmessungen

• Design der Düsenbefestigung

• Passende Isolierhülse

• Vorhandene Teilenummer oder Muster

Ein ähnlicher Düsendurchmesser garantiert nicht automatisch die Kompatibilität.

M8-Kontaktspitzen und Spitzenadapter

Die Kontaktspitze überträgt den Schweißstrom auf den kontinuierlich zugeführten Elektrodendraht.

Die aktuelle INWELT PSF 505-Teileliste spezifiziert eine M8 × 37-Kontaktspitzenkonfiguration mit dem entsprechenden M8-Spitzenadapter.

Die aufgeführten Kontaktspitzenoptionen umfassen mehrere Drahtgrößen bis zu Ø1,6 mm.

Da der Gesamtdrahtbereich des Brenners jedoch bis zu Ø2,0 mm reicht, sollte die entsprechende Ø2,0-mm-Kontaktspitze vor der Bestellung technisch bestätigt werden.

Informationen zu Ersatzkontaktspitzen finden Sie unter:

• Kontaktspitzengewinde

• Gesamtlänge

• Drahtdurchmesser

• Spezifikation der Spitzenbohrung

• Material

• Kompatibler Spitzenadapter

Stromdüsen mit gleichem M8-Gewinde können unterschiedliche Gesamtlängen oder Stirnabmessungen haben.

Stahlauskleidungen für Draht mit einem Durchmesser von 1,2–2,0 mm

Der Liner leitet den Schweißdraht durch das Brennerkabel zur Kontaktspitze.

Die aktuelle PSF 505-Ersatzteilliste enthält einen Stahlmantel für Draht mit einem Durchmesser von 1,6–2,0 mm, erhältlich für 3 m- und 4 m-Kabelbaugruppen.

Der PSF 505-Brenner unterstützt auch Ø1,2-mm-Draht auf Produktebene. Ein passender Liner für kleinere Drahtkonfigurationen sollte daher bei Bedarf separat ausgewählt werden.

Bestätigen Sie bei der Auswahl eines Drahtleiters Folgendes:

• Drahtdurchmesser

• Drahtmaterial

• Kabellänge

• Liner-Konstruktion

• Passung am Steckerende

• Installations- und Trimmanforderungen

Eine falsche Auswahl des Liners kann zu Vorschubwiderstand, ungleichmäßiger Drahtzufuhr oder Drahtblockierung führen.

Schwanenhals-, Kabel- und Steckerkomponenten

Der Schwanenhals trägt die Front-End-Baugruppe und positioniert die Kontaktspitze und die Gasdüse relativ zum Werkstück.

Die Kabelbaugruppe trägt den Schweißstrompfad, die Schutzgasleitung, den Drahtleiter und die Auslösesteuerleiter.

Der hintere Anschluss verbindet den Brenner mit dem entsprechenden Schweißgerät oder Drahtvorschubgerät.

Ersatzteile sollten anhand der vorhandenen PSF 505-Konfiguration, Produktzeichnung oder Referenzmuster abgeglichen werden.

PSF 505 ESAB -Stil-Ersatzpistolenkompatibilität

Der INWELT PSF 505 ist ein ESAB -ähnlicher MIG -Schweißbrenner, der auf der Grundlage einer entsprechenden industriellen Brennerkonfiguration entwickelt wurde.

Es kann als Ersatzschweißpistole für kompatible Systeme bewertet werden.

Allerdings bedeutet der ESAB -Stil nicht, dass jedes ESAB -Schweißgerät, PSF Brenner oder jedes Verbrauchsmaterial automatisch austauschbar ist.

---

Produktparameter

Position	Beschreibung
A	GasdüseΦ18mm
A-1	Düsenisolationsbuchse
B	Kontaktspitze M8 x 37 x 0,6 mm/0,8 mm/0,9 mm/1,0 mm/1,2 mm/1,4 mm/1,6 mm
C	Spitzenadapter M8
D	Stahlauskleidung 1,6–2,0 mm, 3,0 m/4 m
1	Schwanenhals
1:0	Schwanenhals-Isolierbuchse
1-2	Kontermutter mit Schraube
2	Vorderer Griff
3	Mechanischer Schalter
3-1	Auslöser abgeschlossen
4	Kabelunterstützung
5	Kabelsatz 3,0 m, 4 m
6	Kabelhalterung hinten
7	Hinterer Griff
8	Adaptermutter
9	Zentralanschluss
Technische Daten
Bewertung	500 A CO2, 400 A Mischgase
Arbeitszyklus	60 %
Drahtgröße	Φ1,2–2,0 mm
Kühlung	Luftgekühlt

---

Unser Katalog:

INWELT MIG SCHWEISSBRENNER.pdf

---

Was sollte vor dem Austausch einer vorhandenen MIG Waffe überprüft werden?

Artikelkompatibilitätsprüfung	​
Schweißmaschine	Hersteller und Modell
Drahtvorschubgerät	Modell und Verbindungssystem
Schweißstrom	Erforderliche CO₂- oder Mischgasbewertung
Arbeitszyklus	Erforderlicher Betriebszyklus
Kabellänge	3 m oder 4 m
Zentralanschluss	Mechanische und elektrische Konfiguration
Trigger-Steuerung	Verkabelung und Steckeranordnung
Gasanschluss	Anschluss und Abdichtung der Gaszufuhr
Kontakt-Tipp	Gewinde, Länge und Drahtdurchmesser
Gasdüse	Abmessungen und Befestigung
Spitzenadapter	Front-End-Kompatibilität
Drahtleiter	Durchmesser, Länge und Anschluss

Bei Ersatzkäufen sollten Kunden Fotos des Originalsteckers, des vorhandenen Brennermodells und der Front-End-Komponenten vorlegen.

Sind alle Kontaktspitzen des PSF 505 austauschbar?

Nicht unbedingt.

Einige Frontend-Systeme PSF 505-Stil verwenden Kontaktspitzen mit unterschiedlichen Gesamtlängen oder Materialspezifikationen.

Eine M8-Stromdüse sollte nicht allein nach der Gewindegröße ausgewählt werden.

Die Kontaktspitze muss zum Spitzenadapter, zum Brennerkopf, zur Düsenanordnung und zum Schweißdrahtdurchmesser passen.

Ist der PSF 505 mit Euro-Central-Verbindungen kompatibel?

Die aktuelle INWELT PSF 505-Auflistung enthält eine zentrale Steckerkonfiguration, die als europäisch beschrieben wird.

Die Kompatibilität mit dem tatsächlichen Schweißgerät und Drahtvorschubgerät muss noch bestätigt werden.

Ein anderes hinteres Anschlusssystem erfordert möglicherweise eine andere komplette Brennerbaugruppe.

So wählen Sie die richtige PSF 505 MIG Taschenlampe aus

Um die richtige Schweißpistole PSF 505 auszuwählen, müssen die Schweißanwendung und die vorhandene Gerätekonfiguration überprüft werden.

Schritt 1: Bestätigen Sie den erforderlichen Schweißstrom

Bestimmen Sie den tatsächlichen Schweißstrom und das Schutzgas.

Der Standard PSF 505 ist für 500 A CO₂ oder 400 A Mischgas mit einem Arbeitszyklus von 60 % aufgeführt.

Schritt 2: Bestätigen Sie den Schweißdrahtdurchmesser

Der Brenner unterstützt Schweißdraht mit einem Durchmesser von 1,2–2,0 mm.

Stromdüse und Liner müssen auf den gewählten Drahtdurchmesser abgestimmt sein.

Schritt 3: Wählen Sie die Kabellänge aus

Wählen Sie 3 m für einen kürzeren Arbeitsabstand oder 4 m, wenn eine größere Reichweite erforderlich ist.

Stellen Sie sicher, dass das Kabel ohne übermäßige Biegung verlegt werden kann.

Schritt 4: Bestätigen Sie den Connector

Überprüfen Sie den Zentralstecker und die Abzugssteuerungsanordnung mit der Schweißausrüstung.

Schritt 5: Überprüfen Sie die Verbrauchsmaterialien

Bestätigen Sie die Spezifikationen der Gasdüse, der Isolierbuchse, der Kontaktspitze, des Spitzenadapters und der Auskleidung.

Schritt 6: Bestätigen Sie die Einkaufsanforderungen

Geben Sie bei Händler- und OEM Bestellungen die erforderliche Menge, Verpackung, Dokumentation und etwaige spezielle Stecker- oder Komponentenanforderungen an.

PSF 505 vs. PSF 405 MIG-Schweißbrenner

Beide Modelle gehören zur INWELT PSF Series der gasgekühlten MIG Schweißbrenner.

Sie sind für unterschiedliche Anforderungen an Schweißstrom und Drahtstärke ausgelegt.

Spezifikation	PSF 405	PSF 505
Produktfamilie	PSF Series	PSF Series
Kühlung	Gasgekühlt	Gasgekühlt
Aufgeführter Drahtdurchmesser	Ø0,8–1,6 mm	Ø1,2–2,0 mm
Kabellänge	3 / 4 / 5 m	3 / 4 m
Schweißprozess	MIG /MAG	MIG /MAG
Beabsichtigte Auswahl	Unterer Drahtgrößenbereich	Größerer Drahtgrößenbereich und Anwendungen mit höherem Strom

Wann sollten Sie PSF 405 wählen?

Ziehen Sie den PSF 405 für Schweißanwendungen in Betracht, die einen kleineren Schweißdrahtdurchmesser oder einen niedrigeren Strombereich erfordern.

Der Brenner sollte anhand seiner bestätigten Strom- und Arbeitszyklusspezifikationen ausgewählt werden.

Wann sollten Sie PSF 505 wählen?

Ziehen Sie den PSF 505 in Betracht, wenn die Schweißanwendung einen höheren aufgeführten Nennstrom erfordert und größere Schweißdrahtdurchmesser unterstützt.

Der PSF 505 sollte auf der Grundlage seiner 500-A-CO₂-/400-A-Mischgasleistung bei 60 % Einschaltdauer und der erforderlichen Drahtvorschubkonfiguration ausgewählt werden.

Industrielle Anwendungen der Waffe PSF 505 MIG

Der PSF 505 kann für industrielle MIG /MAG-Schweißanwendungen in Betracht gezogen werden, die einen kompatiblen, luftgekühlten Brenner mit höherem Strom erfordern.

Schwere Stahlfertigung

Der PSF 505 eignet sich möglicherweise für die Herstellung von Baustahlkomponenten und größeren Schweißbaugruppen, wenn die Betriebsbedingungen innerhalb der Brennerleistung bleiben.

Industriemaschinenbau

Maschinenhersteller können MIG Schweißpistolen mit höherem Strom für geeignete Produktionsschweißanwendungen mit gefertigten Stahlkomponenten verwenden.

Geräterahmen und Strukturkomponenten

Der PSF 505 kann für das Schweißen von Industrierahmen, Stützen, Halterungen und anderen gefertigten Bauteilen gemäß dem zugelassenen Schweißverfahren bewertet werden.

Große Metallverarbeitungswerkstätten

Die 3-m- und 4-m-Kabeloptionen ermöglichen es Käufern, eine Arbeitsreichweite auszuwählen, die zu ihrem Fertigungslayout passt.

Industrielle Wartung und Reparatur

Für Austausch- und Wartungsprojekte sollte der PSF 505 entsprechend der vorhandenen Maschinenschnittstelle, dem Drahtvorschubgerät und der erforderlichen Stromkapazität ausgewählt werden.

Die Eignung des Brenners für eine bestimmte Schweißung wird durch das gesamte Schweißverfahren und die Gerätekonfiguration bestimmt, nicht allein durch das Brennermodell.

Häufige PSF 505 MIG -Brennerprobleme und Lösungen

Die richtige Auswahl der Verbrauchsmaterialien und regelmäßige Wartung können dazu beitragen, vermeidbare Schweißunterbrechungen zu reduzieren.

Problem	Mögliche Ursache	Empfohlene Maßnahme
Brenner überhitzt	Übermäßiger Strom, Arbeitszyklus oder schlechter elektrischer Anschluss	Überprüfen Sie die Nennbedingungen und elektrischen Anschlüsse
Unregelmäßige Drahtzuführung	Falscher Liner, abgenutzte Spitze oder Kabelkrümmungen	Überprüfen Sie Liner, Kontaktspitze und Kabelführung
Rückbrand der Kontaktspitze	Falsche Kontaktspitzengröße oder Drahtvorschubproblem	Überprüfen Sie die Spitzengröße, den Drahtvorschub und die Schweißeinstellungen
Übermäßige Spritzerbildung	Problem mit den Schweißparametern oder dem Schutzgas	Überprüfen Sie die Einstellungen und reinigen Sie die Düse
Schlechte Gasversorgung	Verstopfte Düse, Undichtigkeit oder schlechte Gasverteilung	Gasdüse und Gassystem prüfen
Instabiler Lichtbogen	Abnutzung der Kontaktspitze oder unregelmäßiger Drahtvorschub	Überprüfen Sie die Stromübertragung und den Drahtvorschub
Trigger reagiert nicht	Mechanischer Schalter oder Verkabelungsproblem	Überprüfen Sie die Trigger- und Steuerverbindung
Kabelheizung	Beschädigter Leiter oder lose Verbindung	Überprüfen Sie die Kabelbaugruppe und den Stecker

Warum überhitzt eine PSF 505 MIG -Taschenlampe?

Der PSF 505 kann überhitzen, wenn der Betriebsstrom oder die Lichtbogen-Einschaltzeit die angegebenen Arbeitszyklusbedingungen überschreitet.

Auch lockere Verbindungen, beschädigte Kabelleiter oder verschlissene elektrische Bauteile können zu einer übermäßigen Erwärmung beitragen.

Hören Sie auf zu schweißen und überprüfen Sie den Brenner, nachdem er abgekühlt ist.

Warum hat eine PSF 505 MIG Pistole Probleme mit der Drahtzuführung?

Probleme bei der Drahtzuführung können durch einen falsch dimensionierten Leiter, eine beschädigte Kontaktspitze oder eine übermäßige Kabelbiegung verursacht werden.

Überprüfen Sie den Schweißdrahtdurchmesser anhand der installierten Kontaktspitze und des Liners.

Vergewissern Sie sich bei Drahtanwendungen mit einem Durchmesser von 2,0 mm, dass Spitze, Liner und Zuführung korrekt konfiguriert sind.

Warum ist die Schutzgasabdeckung schlecht?

Übermäßige Spritzer können die Öffnung der Gasdüse verengen.

Auch Leckagen, verstopfte Gasdurchgänge oder falsche Durchflusseinstellungen können die Schutzgasabdeckung beeinträchtigen.

Überprüfen Sie das komplette Gaszufuhrsystem, anstatt die Düse ohne Diagnose auszutauschen.

PSF 505 Wartung und Austausch von Verbrauchsmaterialien

Eine regelmäßige Inspektion der Schweißpistole und ihrer Front-End-Komponenten kann dazu beitragen, einen angemessenen Betriebszustand aufrechtzuerhalten.

Überprüfen Sie die Gasdüse

Entfernen Sie übermäßige Spritzeransammlungen und prüfen Sie, ob physische Schäden vorliegen.

Überprüfen Sie den Kontakttipp

Überprüfen Sie die Spitzenbohrung und tauschen Sie die Kontaktspitze aus, wenn Verschleiß die Schweißstromübertragung oder den Drahtvorschub beeinträchtigt.

Überprüfen Sie den Spitzenadapter und die Isolierung

Überprüfen Sie das Gerät auf Schäden, fehlerhafte Installation oder Anzeichen von Überhitzung.

Überprüfen Sie den Drahtleiter

Überprüfen Sie den Liner, wenn der Drahtvorschub inkonsistent wird.

Wählen Sie einen Ersatzleiter, der dem Drahtdurchmesser und der Kabelbaugruppe entspricht.

Überprüfen Sie den Schwanenhals und die Kabelbaugruppe

Überprüfen Sie das Gerät auf mechanische Schäden, Isolationsprobleme, übermäßige Biegung und lockere elektrische Verbindungen.

Überprüfen Sie den Auslöser und den hinteren Anschluss

Überprüfen Sie den ordnungsgemäßen mechanischen Betrieb und überprüfen Sie den Steueranschluss.

Trennen Sie die Schweißausrüstung und lassen Sie den Brenner abkühlen, bevor Sie Komponenten austauschen.

PSF 505 MIG Fackeln für Händler und OEM Käufer

INWELT liefert PSF 505 MIG Schweißbrenner für internationale B2B-Einkaufsanforderungen.

Typische Kunden sind:

• Händler für Schweißgeräte

• Zulieferer für industrielles Schweißen

• Importeure und Großhändler

• Hersteller von Schweißgeräten

• OEM Schweißmarken

• Industrielle Fertigungsunternehmen

• Lieferanten für die Reparatur und Wartung von Geräten

Großhandel PSF 505 MIG Fackelversorgung

Zu den verfügbaren Kaufanforderungen können gehören:

• Schließe PSF 505 Schweißpistolen ab

• 3 m und 4 m Kabelkonfigurationen

• Passende Gasdüsen

• M8-Kontaktspitzen und Adapter

• Drahtleiter

• Schwanenhalskomponenten

• Abzugs- und Griffbaugruppen

• Kabel- und Steckerkomponenten

• Großverpackung

• OEM/ODM Spezifikationen

OEM und Private-Label PSF 505 MIG Waffen

Für OEM/ODM Projekte kann INWELT Anpassungsanforderungen basierend auf den technischen Spezifikationen des Kunden besprechen.

Anpassungsanfragen können Folgendes umfassen:

• Kabellänge

• Connector-Konfiguration

• Produktidentifikation

• Material- und Komponentenspezifikationen

• Verpackungsdesign

• Private Etikettierung

• Ersatzteilversorgung

• Dokumentation für Großbestellungen

Kundenspezifische Anforderungen sollten anhand einer technischen Zeichnung, eines vorhandenen Produktmusters oder einer detaillierten Einkaufsspezifikation bestätigt werden.

Ersatzteile für den Händlerbestand

Beim Einkauf durch Händler kann die Führung einer modellbasierten Ersatzteilliste bei der Organisation des Lagerbestands hilfreich sein.

Zu den empfohlenen Kaufinformationen gehören das Brennermodell, die Abmessungen des Verbrauchsmaterials, die Originalreferenznummer, die Menge und die Verpackungsspezifikation.

Kunden, die Ersatzkomponenten für einen vorhandenen PSF 505 suchen, sollten vor der Großbestellung die genaue Verbrauchsmaterialvariante bestätigen.

Häufig gestellte Fragen zu PSF 505 MIG Schweißpistolen

Was ist ein PSF 505 MIG Schweißbrenner?

Die INWELT PSF 505 ist eine gasgekühlte MIG /MAG-Schweißpistole im ESAB -Stil, die für das industrielle Handschweißen entwickelt wurde. Es ist für 500 A CO₂ und 400 A Mischgas mit einem Arbeitszyklus von 60 % aufgeführt.

Ist die PSF 505 eine 500A MIG Schweißpistole?

Die aktuelle technische Spezifikation INWELT PSF 505 listet 500 A mit CO₂-Schutzgas und 400 A mit Mischgas auf, beide bei einem Arbeitszyklus von 60 %.

Ist der PSF 505 luftgekühlt oder wassergekühlt?

Der INWELT PSF 505 ist ein luftgekühlter, auch gasgekühlter MIG -Schweißbrenner. Es ist kein externes Flüssigkeitskühlsystem erforderlich.

Wie hoch ist der Arbeitszyklus des PSF 505?

Der PSF 505 ist unter den aufgeführten Nennbedingungen für einen Arbeitszyklus von 60 % ausgelegt.

Kann der PSF 505 dauerhaft mit 500 A betrieben werden?

Nein. Die angegebene CO₂-Leistung von 500 A liegt bei einem Arbeitszyklus von 60 %. Von Dauerschweißen mit maximalem Nennstrom ist nicht auszugehen.

Welche Schweißdrahtgrößen unterstützt der PSF 505?

Der INWELT PSF 505 unterstützt Schweißdraht mit einem Durchmesser von 1,2–2,0 mm. Für jede Konfiguration müssen die passende Kontaktspitze und der passende Liner ausgewählt werden.

Welche Kabellängen sind für den PSF 505 verfügbar?

INWELT listet 3-m- und 4-m-Kabelkonfektionen auf.

Welche Gasdüse verwendet der PSF 505?

Die aktuelle Ersatzteilliste INWELT PSF 505 spezifiziert eine Gasdüse mit Ø18 mm.

Welche Kontaktspitze verwendet der PSF 505?

Die aktuelle INWELT -Teileliste spezifiziert M8 × 37-Kontaktspitzenkonfigurationen. Der entsprechende Drahtdurchmesser und die Gesamtabmessungen sollten vor der Bestellung überprüft werden.

Kann der PSF 505 Schweißdraht mit einem Durchmesser von 2,0 mm verwenden?

Der Brenner ist für Drahtdurchmesser bis Ø2,0 mm gelistet. Für diese Konfiguration muss eine kompatible Ø2,0-mm-Kontaktspitze, ein Liner und ein Drahtvorschubaufbau bestätigt werden.

Sind alle Verbrauchsmaterialien im ESAB -Stil PSF 505 austauschbar?

Von einer universellen Austauschbarkeit ist nicht auszugehen. Verbrauchsmaterialien können je nach Konfiguration und Hersteller in Abmessungen, Befestigungsdesign und Teilenummern unterschiedlich sein.

Ist der PSF 505 mit jedem MIG -Schweißgerät kompatibel?

Nein. Die Kompatibilität hängt vom Zentralanschluss, den Schweißstromanforderungen, dem Gasanschluss und der Trigger-Steuerungsschnittstelle ab.

Was ist der Unterschied zwischen PSF 405 und PSF 505?

Der PSF 405 hat einen aufgeführten Drahtbereich von Ø0,8–1,6 mm, während der PSF 505 Drähte mit Ø1,2–2,0 mm unterstützt. Sie verfügen außerdem über unterschiedliche Kabellängen und sind für unterschiedliche Schweißstromanforderungen ausgelegt.

Kann ich PSF 505 Kontaktspitzen, Düsen und Liner separat kaufen?

INWELT bietet Informationen zu Ersatzteilen für den PSF 505, einschließlich Gasdüsen, Kontaktspitzen, Adaptern, Auskleidungen und Brennerkomponenten. Die genaue Teilekonfiguration sollte vor dem Kauf bestätigt werden.

Bietet INWELT OEM PSF 505 Schweißbrenner?

Ja. INWELT unterstützt OEM/ODM Anfragen zu Schweißbrennern, einschließlich Stecker-, Kabel-, Produktkennzeichnungs- und Verpackungsanforderungen.

Können Händler PSF 505 MIG Waffen in großen Mengen bestellen?

Ja. INWELT liefert PSF 505 MIG Schweißpistolen für Großhandels-, Vertriebs- und industrielle Einkaufsprojekte.

Fordern Sie ein PSF 505 MIG-Schweißbrenner Angebot an

Suchen Sie nach einem PSF 505 ESAB -style MIG Schweißbrennerhersteller oder Großhändler?

INWELT bietet PSF 505 Schweißpistolen und Ersatzkomponenten für Händler, Importeure, OEM Marken und industrielle Käufer.

Um ein Angebot anzufordern, geben Sie bitte Folgendes an:

• Produktmodell: PSF 505

• Erforderliches Schutzgas und Schweißstrom

• Kabellänge: 3 m oder 4 m

• Schweißgerät und Drahtvorschubmodell

• Connector-Konfiguration

• Schweißdrahtdurchmesser

• Erforderliche Kontaktspitzen, Düsen oder Liner

• Geschätzte Bestellmenge

• OEM/ODM Anforderungen

• Zielmarkt

Kontaktieren Sie INWELT für PSF 505 MIG-Schweißbrenner technische Details, Staffelpreise, Ersatzteile und OEM/ODM Anfragen.
