Wp9 Wp20 Wp25 için TIG Kaynak Arka Kapağı

INWELT TIG Kaynak Arka Kapağı — WP-9/20/25 Serisi için Premium Torç Aksesuarları

WP-9, 20, 25 torç serileri için INWELT TIG kaynak arka kapakları. O-halka contalı ısıya dayanıklı fenolik yapı, gaz sızıntılarını önler ve tungsten elektrotları sabitler. ISO 9001, CE ve RoHS sertifikalı. Kısa, orta ve uzun uzunluklarda mevcuttur.

TIG Meşalesi Performansının İsimsiz Kahramanı — Arka Kapak İşlevleri

Tüm TIG torç sarf malzemeleri arasında arka kapak, en sık gözden kaçırılan ancak işlevsel açıdan kritik bileşenlerden biridir. Torç kafasının arkasına geçer ve kaynak kalitesini, torç güvenilirliğini ve operatör güvenliğini doğrudan etkileyen üç temel işi gerçekleştirir.

1. Tungsten Elektrodu Sabitler ve Kelepçeler

Arka kapak sıkıldığında, penset düzeneği boyunca ileri basınç uygular ve bu da tungsten elektrodu sıkıca yerine kenetler. İyi bir diş bağlantısına sahip, düzgün şekilde sıkılmış bir arka kapak, kaynak sırasında elektrot yalpalamasını ortadan kaldırarak her geçişte tutarlı ark başlatmaları ve istikrarlı ark konisi davranışı sağlar.

2. Koruyucu Gaz Devresini Kapatır

Arka kapak, torcun koruyucu gaz yolunun arka bariyeri olarak işlev görür. Gazın torç gövdesinden pens gövdesi boyunca ve seramik kaptan dışarı doğru akması gerektiğinden, koruyucu argon gazının torcun arkasından kaçmasını önler. INWELT arka kapakları, torç gövdesine karşı sızıntısız bir kapatma oluşturan ve kaynak havuzuna tam gaz akışının ulaşmasını sağlayan hassas bir O-halka conta içerir.

3. Elektrotun Arkasını Yalıtır

Dar çalışma alanlarında, tungsten elektrodun açıkta kalan arka kısmı yanlışlıkla topraklanmış bir iş parçasına dokunabilir ve hem kaynağa hem de torca zarar veren bir elektriksel kısa devre oluşmasına neden olabilir. Arka kapak, açıktaki bu elektrot bölümü üzerinde temel elektrik yalıtımı sağlayarak kısa devreleri önler ve konum kaynağı ve sınırlı erişim çalışmaları sırasında operatörü korur.

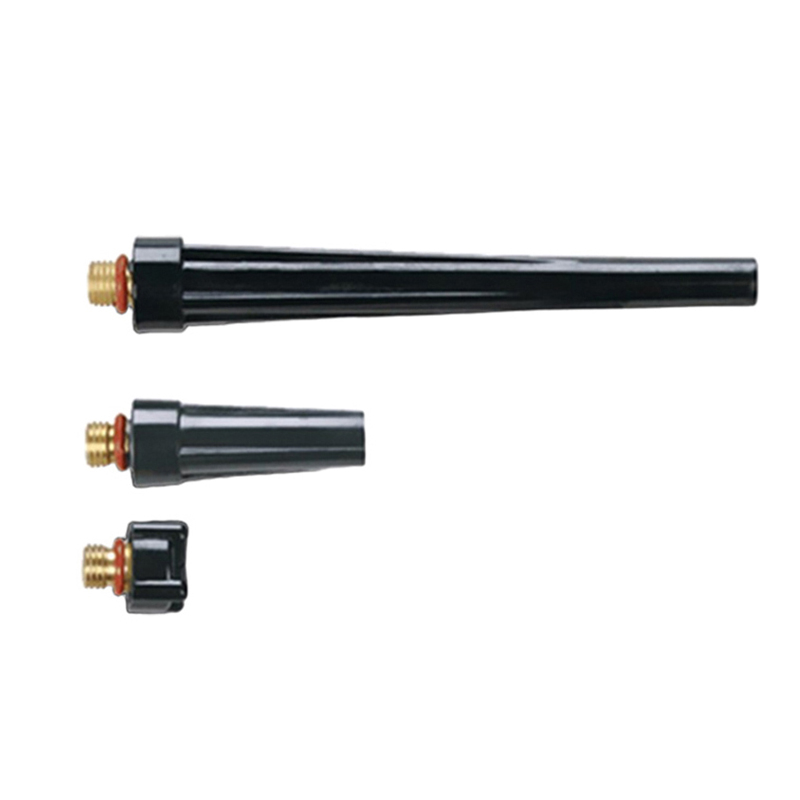

Arka Kapak Uzunluğu — İş için Doğru Boyutu Seçmek

INWELT, her biri farklı çalışma koşulları için tasarlanmış üç farklı uzunlukta arka kapaklar üretmektedir. Doğru uzunluğun seçilmesi önemlidir; bu, torç manevra kabiliyetini ve tungsten elektrotunuzun kullanılabilir uzunluğunu doğrudan etkiler.

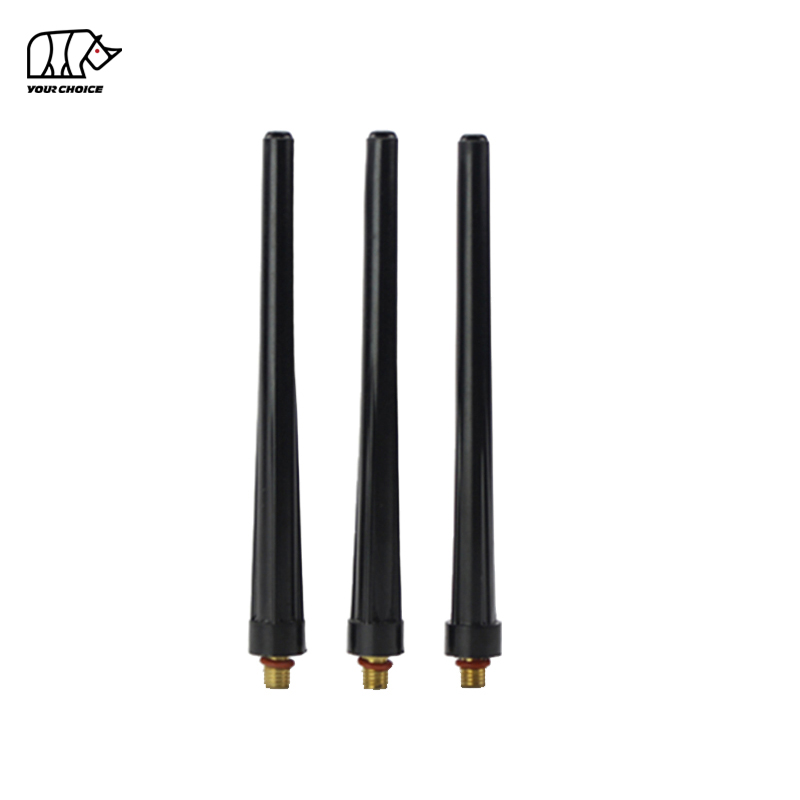

Uzun Arka Kapak — Maksimum Elektrot Kapasitesi

Uzun arka kapaklar 175 mm'lik tam uzunlukta tungsten elektrotları barındırır ve bu da onları her bir elektrotun çalışma ömrünü maksimuma çıkarmak istediğiniz uzun süreli tezgah kaynağı için ideal kılar. Uzun kapak, kaynakçının değiştirmeye veya yeniden taşlamaya ihtiyaç duymadan önce taze tungsteni torçta daha uzun süre tutmasına olanak tanır ve yüksek hacimli üretim sırasında geçiş kesintilerini azaltır.

Orta Arka Kapak — Gündelik Çok Yönlülük

Orta boy arka kapaklar, elektrot kapasitesi ile torç manevra kabiliyeti arasındaki orta noktayı temsil eder. Kısmen tükenmiş bir tungsten tekrarlanan taşlamayla kısaldıkça orta kapak, makul torç açıklığını korurken güvenli bir uyum sağlar. Birçok kaynakçı, varsayılan üretim konfigürasyonu olarak orta kapakları takılı tutar.

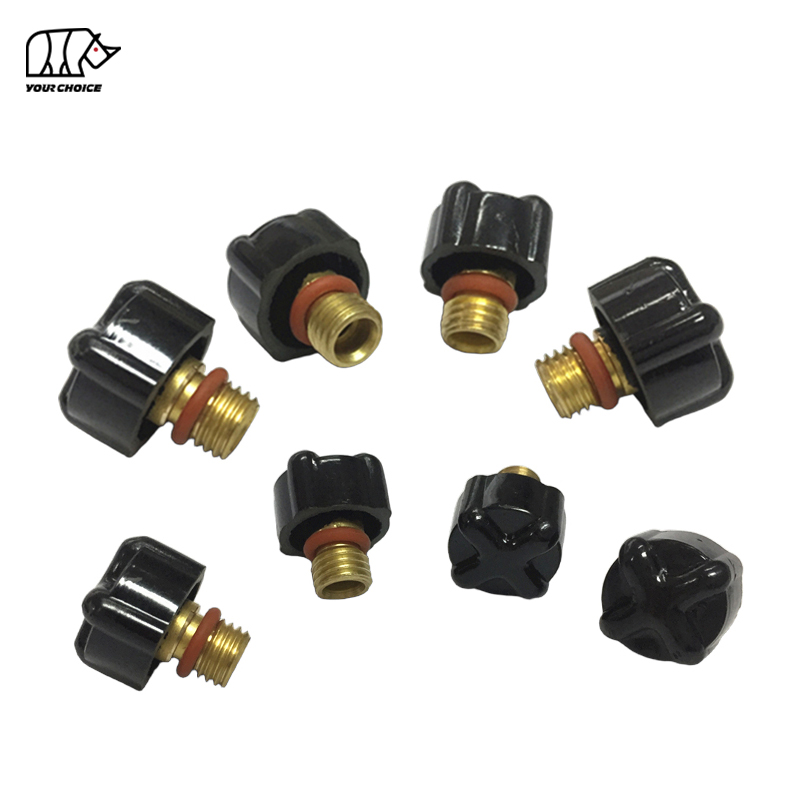

Kısa Arka Kapak — Sıkı Erişim Uzmanları

Düğmeli arka kapaklar olarak da adlandırılan kısa kapaklar, boru eyerleri, iç köşeler, yuvarlanma kafesleri ve yapısal bağlantılar gibi kapalı alanlarda kaynak yapmak için maksimum arka açıklık sağlar. Azaltılmış arka profil, torç gövdesinin, uzun veya orta boy bir başlığın çevredeki malzemeye fiziksel olarak çarpacağı konumlara yerleşmesine olanak tanır. Düzenli olarak dar alanlarda çalışan boru ve fabrikasyon kaynakçıları için vazgeçilmez olan kısa kapaklar, kısıtlı erişim pozisyonları için optimize edilmiş daha kısa veya kısmen tükenmiş tungsten saplamaları kabul eder.

Malzeme, İnşaat ve Sızdırmazlık Teknolojisi

Malzemelerin kalitesi ve üretim hassasiyeti, güvenilir bir arka kapağı sürekli sorunlara neden olan bir arka kapaktan ayırır.

Yüksek Dereceli Isıya Dayanıklı Polimer

INWELT arka kapakları yüksek dereceli ısıya dayanıklı polimer bileşiklerden üretilmiştir. Bu malzemeler, yumuşama veya deformasyon olmaksızın tekrarlanan termal döngülere dayanabilme yetenekleri nedeniyle seçilmiştir. Torçlar, pens gövdesinden arka kapak dişlerine aktarılan radyant ısı üretir. İyi dielektrik özelliklere sahip bir malzeme aynı zamanda yüksek frekanslı AC kaynağı sırasında elektriksel güvenliği de sağlar.

Entegre O-Ring Contası

Her bir INWELT arka kapağı, tamamen sıkıldığında torç gövdesine baskı yapan ve koruyucu gaz devresinin arkasında gaz geçirmez bir kapatma oluşturan entegre bir O-halka içerir. Arka kapaktaki herhangi bir çatlak, deformasyon veya eksik O-ring, atmosferik havanın torca girmesine, koruyucu gazın kirlenmesine ve kaynak gözenekliliğine, oksidasyona ve tungstenin renginin bozulmasına neden olur. Yüksek kaliteli bir O-ring, tutarlı gaz kapsamı ile kronik kaynak kirliliği arasındaki farktır.

Hassas İşlenmiş Dişler

Dişler, torç gövdesine düzgün bir şekilde geçmek için hassas toleranslara göre şekillendirilmiştir ve tekrarlanan kullanımlarda takılma, çapraz diş açma veya sıyırma olmadan penset düzeneği üzerinde tutarlı sıkıştırma basıncı sağlar. Her seferinde doğru şekilde takılan bir arka kapak, daha hızlı elektrot değişimi ve daha az kesinti anlamına gelir.

Endüstri Standardına Uygunluk - Parça Numaraları ve Torç Serileri

INWELT arka kapakları, büyük TIG torç markalarıyla doğrudan uyumluluk sağlamak üzere standart endüstri boyutlarına göre üretilmektedir. Aşağıda en yaygın kullanılan torç serilerini kapsayan hızlı referans uyumluluk tablosu bulunmaktadır.

Uzun Arka Kapak (Standart Endüstri No. 57Y02 / 41V24)

Orta Arka Kapak (Standart Endüstri No. 57Y01)

Kısa Arka Kapak (Standart Endüstri No. 57Y04 / 41V33)

INWELT arka kapaklarının fiziksel ve boyutsal olarak WP torç standardını takip eden tüm büyük markaların torçlarıyla değiştirilebileceği onaylanmıştır. Ekipman uyumluluğu, çeşitli endüstrilerde kullanılan hava soğutmalı ve su soğutmalı konfigürasyonlarda çok çeşitli kaynak güç kaynaklarını ve TIG torç kurulumlarını kapsar.

Aşınmış veya Hasarlı Arka Kapağın Maliyeti - Değiştirme Neden Önemlidir

Aşınmış bir arka kapak sadece bir rahatsızlık vermekle kalmaz, aynı zamanda birden fazla kaynak hatasının doğrudan nedenidir. Arıza işaretlerinin tanınması maliyetli yeniden çalışmayı önler ve arkın amaçlandığı gibi çalışmasını sağlar.

Arka Kapak Arızasının Uyarı İşaretleri

Arızalı bir arka kapağın genel göstergeleri şunları içerir: tam sıkmaya rağmen kaynak sırasında tungstenin kayması; kaynak dikişinde ara sıra iğne deliği gözenekliliği veya yüzey oksidasyonu görülür (havanın çatlaklardan veya sızdırmazlık boşluklarından girmesi nedeniyle); O-halkasında gözle görülür düzleşme, çatlama veya sıkışma oluşmuşsa; arka kapak dişleri pürüzlü, gevşek veya parmak torku altında kayıyor; veya tungsten elektrotta normal ısıdan etkilenen bölgenin ötesine uzanan gri veya mavi renk değişikliği gelişir. Bu belirtilerden herhangi biri ortaya çıkarsa, arka kapağın değiştirilmesi, temel neden olan gaz kirliliğini derhal ortadan kaldırır.

Önerilen Değiştirme Aralığı

Günlük üretim yapan atölyelerde torç temizliği sırasında arka kapaklar haftalık olarak kontrol edilmelidir. Yapısal veya basıncı koruyan kod kalitesinde işler için, her 3 ila 6 ayda bir önleyici değiştirme, gaz contasının bütünlüğünü sağlayan düşük maliyetli bir önlemdir. Atölyedeki her torç için en az bir yedek uzun ve bir kısa arka kapak bulundurun; değiştirme 10 saniyeden kısa sürer ve başarısız bir kaynağın yeniden işlenmesi masrafının çok küçük bir maliyeti olur.

---

Gerçek Dünya Uygulamaları

INWELT TIG arka kapakları çok çeşitli endüstriyel ortamlarda güvenilir performans sunar.

• Boru Kaynağı ve Boru Hattı İnşaatı:  Kısa kapaklar, torcun arkasının minimum açıklıkla eğimli kök açıklıklarının içinde çalıştığı boru üzerindeki 5G ve 6G pozisyon kaynakları için mükemmeldir.

• Havacılık ve Uzay Bileşen İmalatı:  Tutarlı gaz contası bütünlüğü ve güvenli elektrot kelepçesi, motor bağlantıları, kanallar ve ince duvar düzenekleri için gereken katı kaynak kalitesi standartlarını destekler.

• Otomotiv ve Motor Sporları İmalatı:  Kısa arka kapaklar, TIG torçlarının takla kafesi düğümlerine, egzoz başlık bağlantılarına ve tam uzunlukta kapak takılıyken ulaşılması imkansız olan şasi köşebentlerine erişmesine olanak tanır.

• Genel İmalat ve Onarım:  Uzun kapaklar, güvenilir sonuçlar için tutarlı, kısa ark hassasiyetinin gerekli olduğu yapısal çelik, alüminyum çerçeveler, paslanmaz çelik imalatlar ve bakım onarım işlemleri üzerinde kesintisiz tezgah kaynağını destekler.

INWELT TIG Torç Sarf Malzemesi Kurulumunuzu Tamamlayın

TIG torcu tek bir entegre sistem olarak işlev görür ve arka kapak diğer birkaç kritik sarf malzemesi bileşeniyle birlikte çalışır. INWELT, tüm ön uç montajında ​​tutarlı parça uyumluluğu, tekdüze kalite ve güvenilir performans sağlamak için eksiksiz bir eşleşen TIG torç aksesuarları yelpazesi sunar. Mevcut ilgili sarf malzemeleri şunları içerir:

• TIG Penset Gövdeleri  — Kararlı ark performansı ve tutarlı koruyucu gaz kapsama alanı için optimize edilmiş laminer gaz akış portlarıyla hassas işlenmiş, yüksek iletkenlikli bakır alaşımı.

• TIG Pensleri  — 0,5 mm'den 4,0 mm'ye kadar tungsten boyutuna sahip katı bakır yapı, 360 derece elektrot tutuşu ve her değişiklikte verimli akım aktarımı sağlar.

• TIG Seramik Kaplar (Alümina Nozullar)  — Çeşitli bağlantı erişimi ve gaz akışı gereksinimlerine uyacak şekilde birden fazla kap boyutunda standart ve gaz lens konfigürasyonları mevcuttur.

• TIG Gaz Lensleri  — Geliştirilmiş koruyucu gaz dağıtımı için tasarlanmış olup, paslanmaz çelik ve titanyum gibi hassas malzemeler üzerinde daha az türbülansla daha temiz kaynak boncukları sağlar.

• TIG Torç Gövdeleri ve Kolları  — WP-9, WP-17, WP-18 ve WP-26 serisi için, her türlü atölye kurulumuna uyacak şekilde hem hava soğutmalı hem de su soğutmalı konfigürasyonlarda komple torç düzenekleri.




Neden INWELT Welding Technology Co., Ltd.'den Kaynak TIG Arka Kapakları?

INWELT arka kapaklarını seçtiğinizde, malzemeler, üretim süreçleri ve nihai kalite denetimi üzerinde tam kontrole sahip bir üreticiden satın almış olursunuz; menşei belirsiz toplu bileşenleri yeniden satan bir ticari şirketten değil.

• ISO 9001 Sertifikalı Üretim:  Her üretim partisi, izlenebilir malzeme tedariki ve süreç içi boyut kontrolleri ile belgelenmiş bir kalite yönetim sistemi altında üretilir.

• CE ve RoHS Uyumluluğu:  Tüm malzemeler uluslararası güvenlik ve çevre standartlarını karşılar ve dünya çapında profesyonel ve endüstriyel kullanıma uygunluğu doğrular.

• Doğrudan Fabrikadan Tedarik:  Üretici olarak INWELT, toplu siparişler ve özel etiket gereksinimleri için OEM ve ODM özelleştirmesi ile rekabetçi fabrikadan doğrudan fiyatlandırma sağlar.

• Ücretsiz Numune Değerlendirmesi:  Toplu sipariş vermeden önce uyumu, diş kalitesini ve sızdırmazlık performansını test etmek için ürün numuneleri mevcuttur. Bu, arka kapakların mevcut torç envanterinizle sorunsuz bir şekilde entegre olmasını sağlar.

• 15 Yılı Aşkın Endüstri Deneyimi:  INWELT, 2006 yılından bu yana 30'dan fazla ülkede kaynak profesyonellerine hizmet vererek tutarlı kalite, hızlı yanıt veren hizmet ve güvenilir teslimat süreleri konusunda itibar kazanmıştır.

---

Sıkça Sorulan Sorular

S: TIG kaynak arka kapağının temel işlevi nedir?

C: Arka kapak, TIG torç kafasının arkasına vidalanan dişli bileşendir. Tungsten elektrodu yerine sabitlemek için penset boyunca sıkıştırma basıncı uygular, entegre bir O-halka conta yoluyla koruyucu gazın torç arkasından sızmasını önler ve tungsten elektrodun arka ucunu kaynak sırasında iş parçasıyla kazara elektrik temasından yalıtır.

S: Kısa, orta veya uzun TIG arka kapağı arasında nasıl seçim yapabilirim?

C: Uzun arka kapaklar, tam uzunlukta 175 mm tungsten elektrotları kabul eder ve değişiklikler arasındaki elektrot ömrünün kritik olduğu ve arka açıklığın sınırlı olmadığı tezgah ve üretim kaynakları için en uygunudur. Orta boy arka kapaklar, düzenli üretim çalışmaları sırasında kısmen tüketilen tungsten için bir orta yol sağlar. Kısa arka kapaklar en büyük arka boşluğu sağlar ve boru kaynağı, takla kafesi imalatı ve kapalı yapısal bağlantılar gibi dar erişimli işler için gereklidir.

S: INWELT TIG arka kapakları mevcut torçumla uyumlu mu?

C: INWELT arka kapakları standart endüstri boyutlarına göre üretilir ve Lincoln Electric, Miller, CK Worldwide, Binzel, Weldcraft ve ESAB dahil olmak üzere tüm büyük markaların WP-9, WP-17, WP-18, WP-20, WP-25 ve WP-26 torç serileriyle tamamen uyumludur. Arka kapaklar, 3 serisi torçlar için 57Y02 (uzun), 57Y01 (orta) ve 57Y04 (kısa) ve 2 serisi torçlar için 41V24 (uzun) / 41V33 (kısa) standart endüstri parça numaralarıyla sağlanır.

S: Arızalı veya hasarlı bir arka kapak kaynak kalitesi sorunlarına neden olabilir mi?

C: Evet — aşınmış, çatlamış veya kötü kapatılmış bir arka kapak, kronik kaynak kusurlarının doğrudan ve sıklıkla gözden kaçırılan bir nedenidir. Hasarlı bir arka kapak, koruyucu gaz akışına atmosferik kirlenmeye izin vererek aralıklı kaynak gözenekliliğine, yüzey oksidasyonuna ve tungstenin renginin bozulmasına neden olur. Soyulmuş veya gevşek bir arka kapak, elektrotun düzgün bir şekilde sabitlenmesini sağlayamaz, bu da arkın dolaşmasına ve tutarsız kaynak profillerine neden olur.

S: TIG arka kapağını doğru şekilde nasıl kurabilirim ve bakımını yapabilirim?

C: Tungsten elektrodu istenilen çıkıntı uzunluğuna sahip pense yerleştirin. Arka kapağı torç kafasına geçirin ve elinizle sıkıca sıkın; O-halkası sıkıştırılarak bir gaz sızdırmazlığı oluşturulur ve kapak, elektrodu sabitlemek için penset düzeneğine sıkıştırma basıncı uygular. Pense gibi aletlerle aşırı sıkmaktan kaçının; çünkü aşırı tork, tekrar tekrar kullanıldığında dişleri sıyırabilir veya kapak geometrisini bozabilir. Torç temizliği sırasında O-halkasını haftalık olarak inceleyin ve conta aşınması, diş pürüzlülüğü veya yüzey çatlamasına dair ilk işarette arka kapağı değiştirin.

S: INWELT TIG arka kapakları hangi malzemelerden yapılmıştır?

C: INWELT arka kapakları, uzun TIG kaynak çevrimleri sırasında oluşan yüksek sıcaklıklara dayanabilme yetenekleri nedeniyle seçilen yüksek dereceli, ısıya dayanıklı fenolik polimer bileşiklerinden enjeksiyonla kalıplanmıştır. Bu malzeme mükemmel dielektrik özellikler, tekrarlanan termal çevrimler altında boyutsal stabilite ve günlük üretim koşullarında uzun hizmet ömrü sağlar.

Bir Bakışta Ürün Özellikleri
