درپوش پشتی جوشکاری TIG برای Wp9 Wp20 Wp25

درپوش پشتی جوشکاری INWELT TIG — لوازم جانبی مشعل ممتاز برای سری WP-9/20/25

درپوش پشتی جوشکاری INWELT TIG برای سری مشعل WP-9، 20، 25. ساختار فنلی مقاوم در برابر حرارت با مهر و موم حلقه O از نشت گاز جلوگیری می کند و الکترودهای تنگستن را محکم می کند. دارای گواهینامه ISO 9001، CE و RoHS. در طول های کوتاه، متوسط ​​و بلند موجود است.

قهرمان ناخوانده عملکرد مشعل TIG - عملکردهای کلاهک پشتی

در میان تمام مواد مصرفی مشعل TIG، درپوش پشتی یکی از اجزایی است که اغلب نادیده گرفته می شود اما از نظر عملکردی حیاتی است. به پشت سر مشعل می‌پیچد و سه کار ضروری را انجام می‌دهد که مستقیماً بر کیفیت جوش، قابلیت اطمینان مشعل و ایمنی اپراتور تأثیر می‌گذارد.

1. الکترود تنگستن را محکم و محکم می کند

هنگامی که درپوش پشتی سفت می شود، فشار رو به جلو را از طریق مجموعه کولت اعمال می کند، که به نوبه خود الکترود تنگستن را محکم در جای خود می بندد. یک کلاه پشتی که به درستی سفت شده با درگیری خوب با رزوه، لرزش الکترود را در حین جوشکاری از بین می‌برد، شروع قوس ثابت و رفتار مخروط قوس پایدار را در هر عبور ممکن می‌سازد.

2. مدار گاز محافظ را آب بندی کنید

درپوش پشتی به عنوان مانع عقبی مسیر گاز محافظ مشعل عمل می کند. از خروج گاز محافظ آرگون به بیرون از پشت مشعل جلوگیری می کند، زیرا گاز باید از بدنه مشعل به سمت جلو از بدنه کلت جریان یابد و از فنجان سرامیکی خارج شود. درپوش های پشتی INWELT دارای یک مهر و موم دقیق O-ring است که یک بسته بدون نشتی در برابر بدنه مشعل ایجاد می کند و از رسیدن جریان کامل گاز به حوضچه جوش اطمینان می دهد.

3. قسمت پشتی الکترود را عایق می کند

در فضاهای کاری تنگ، قسمت عقبی که الکترود تنگستن در معرض دید قرار دارد، می‌تواند به طور ناخواسته با قطعه کار زمین‌دار تماس پیدا کند و باعث اتصال برق شود که هم به جوش و هم به مشعل آسیب می‌زند. درپوش پشتی عایق الکتریکی ضروری را بر روی این بخش الکترود در معرض دید ایجاد می کند، از شورت جلوگیری می کند و از اپراتور در هنگام جوشکاری موقعیت و کار دسترسی محدود محافظت می کند.

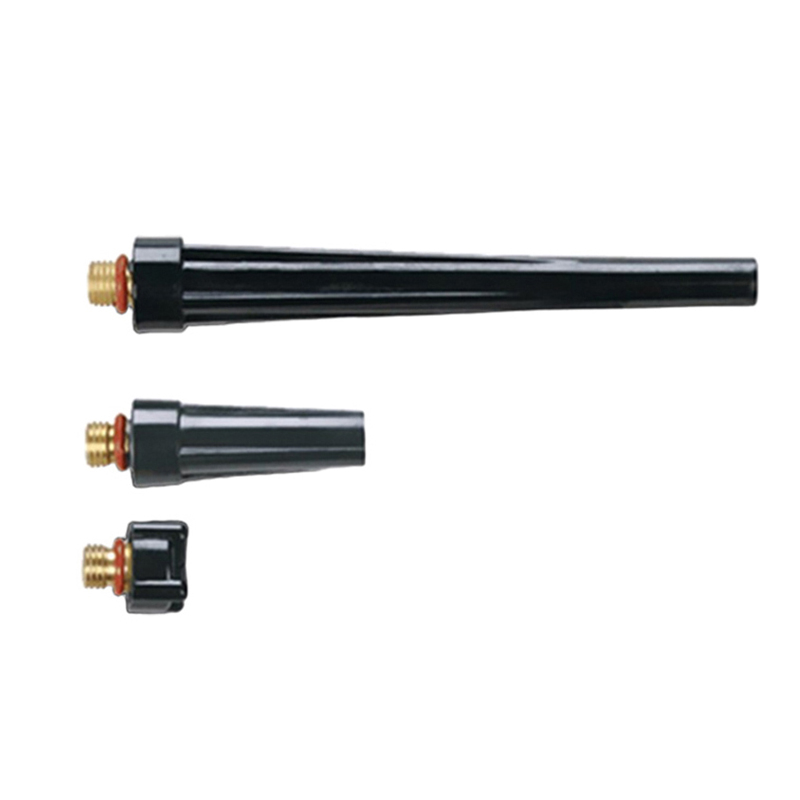

طول کلاه پشتی - انتخاب اندازه مناسب برای کار

INWELT درپوش های پشتی را در سه طول مجزا تولید می کند که هر کدام برای شرایط کاری متفاوت طراحی شده اند. انتخاب طول صحیح مهم است - مستقیماً بر مانور مشعل و طول قابل استفاده الکترود تنگستن شما تأثیر می گذارد.

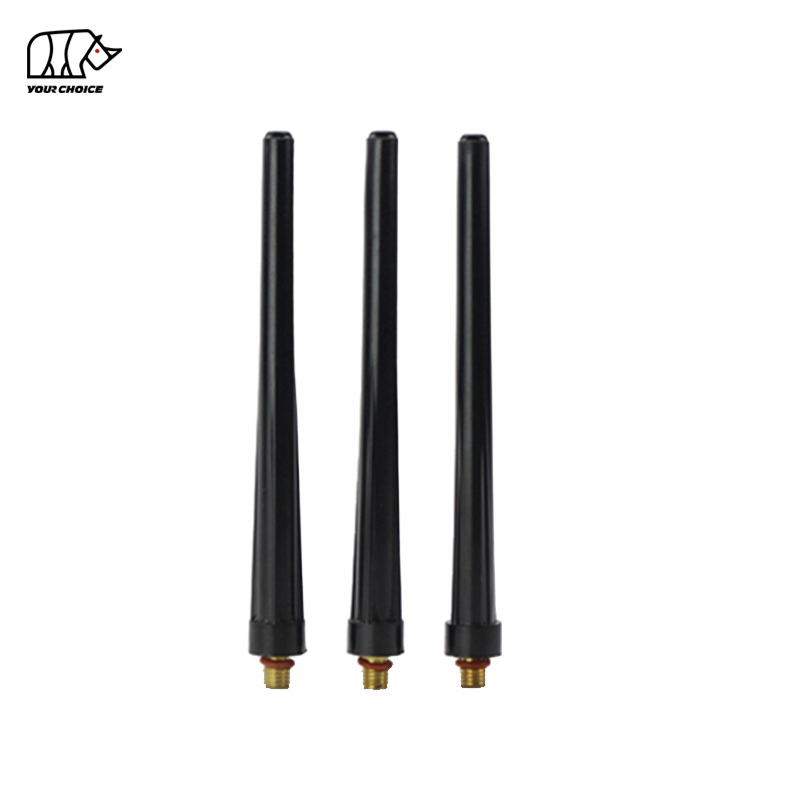

درپوش پشتی بلند - حداکثر ظرفیت الکترود

درپوش‌های پشتی بلند دارای الکترودهای تنگستن 175 میلی‌متری هستند که آنها را برای جوشکاری نیمکتی طولانی‌مدت در جایی که می‌خواهید عمر کاری هر الکترود را به حداکثر برسانید، ایده‌آل می‌سازد. یک درپوش بلند به جوشکار اجازه می دهد تا قبل از نیاز به تعویض یا سنگ زنی مجدد، تنگستن تازه را مدت بیشتری در مشعل نگه دارد و وقفه های تعویض در طول تولید با حجم بالا را کاهش می دهد.

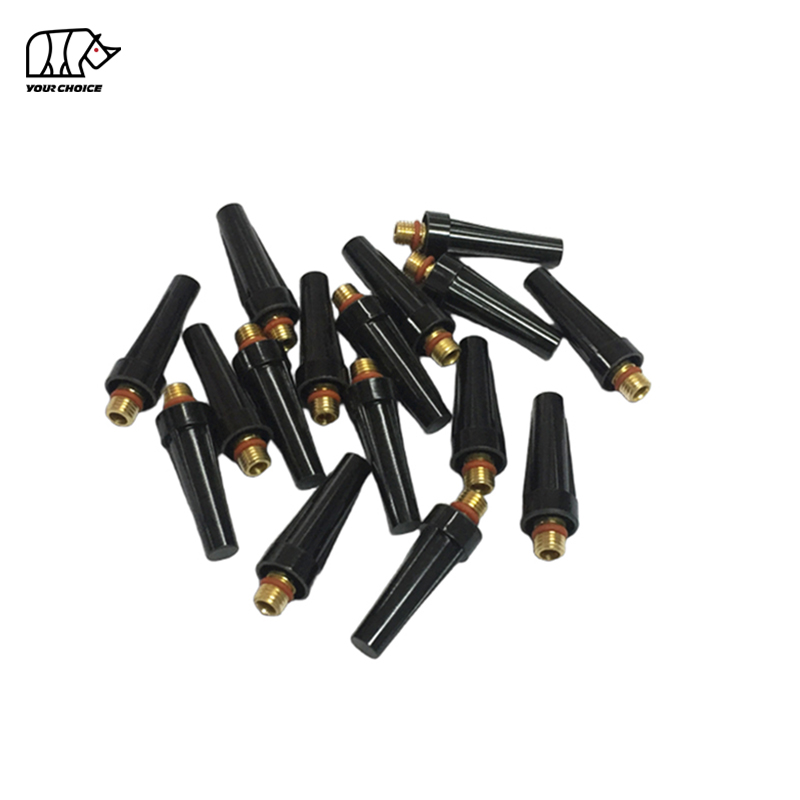

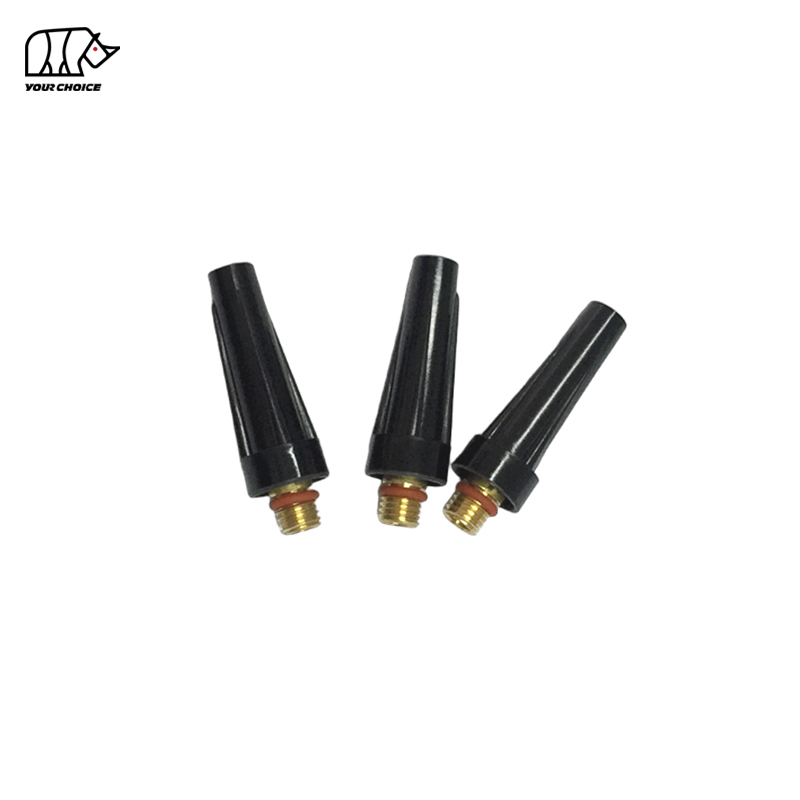

کلاه پشتی متوسط ​​- تطبیق پذیری روزمره

کلاهک های پشتی متوسط، حد وسط بین ظرفیت الکترود و قابلیت مانور مشعل را نشان می دهند. از آنجایی که تنگستن تا حدی مصرف شده با سنگ زنی مکرر کوتاهتر می شود، درپوش متوسط ​​با حفظ فاصله معقول از مشعل، تناسب ایمن را فراهم می کند. بسیاری از جوشکارها کلاهک های متوسط ​​را به عنوان پیکربندی پیش فرض تولید خود نصب می کنند.

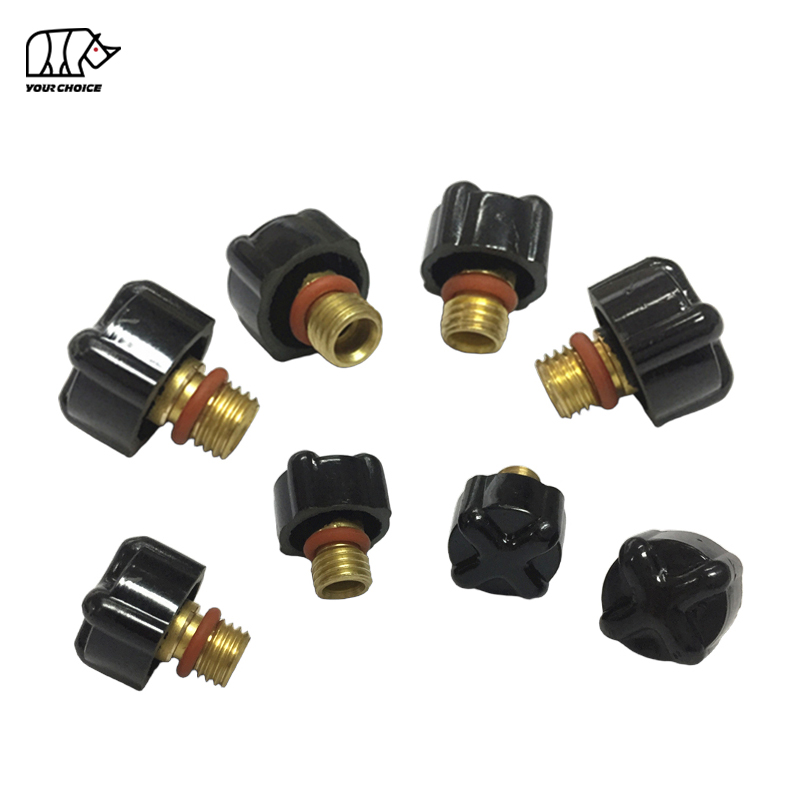

کلاه کوتاه پشت - متخصصان دسترسی تنگ

درپوش‌های کوتاه که به آن درپوش‌های پشتی دکمه‌ای نیز گفته می‌شود، حداکثر فاصله عقب را برای جوشکاری در فضاهای محدود مانند زین‌های لوله، گوشه‌های داخلی، قفس‌های رول و اتصالات ساختاری فراهم می‌کنند. نمای عقب کاهش یافته به بدنه مشعل اجازه می دهد تا در موقعیت هایی قرار گیرد که یک کلاه بلند یا متوسط ​​به طور فیزیکی به مواد اطراف برخورد کند. برای جوشکاران لوله و ساخت که به طور منظم در مناطق تنگ کار می کنند ضروری است، کلاهک های کوتاه، قطعات تنگستن کوتاه تر یا نیمه مصرف شده را می پذیرند که برای موقعیت های دسترسی محدود بهینه شده اند.

فناوری مواد، ساخت و ساز و آب بندی

کیفیت مواد و دقت ساخت، کلاه پشتی قابل اعتماد را از درپوشی که باعث مشکلات مداوم می شود جدا می کند.

پلیمر با درجه بالا مقاوم در برابر حرارت

درپوش های پشتی INWELT از ترکیبات پلیمری مقاوم در برابر حرارت با درجه بالا تولید می شوند. این مواد به دلیل توانایی آنها در مقاومت در برابر چرخه حرارتی مکرر بدون نرم شدن یا تغییر شکل انتخاب می شوند. مشعل ها گرمای تابشی تولید می کنند که از طریق بدنه کولت به رشته های کلاهک پشتی منتقل می شود. یک ماده با خواص دی الکتریک خوب همچنین ایمنی الکتریکی را در حین جوشکاری AC با فرکانس بالا تضمین می کند.

مهر و موم O-Ring یکپارچه

هر درپوش پشتی INWELT شامل یک حلقه O یکپارچه است که در صورت سفت شدن کامل روی بدنه مشعل فشرده می شود و یک بسته گاز محکم در پشت مدار گاز محافظ ایجاد می کند. هر گونه ترک، تغییر شکل یا حلقه O از دست رفته در کلاهک پشتی به هوای اتمسفر اجازه ورود به مشعل را می دهد و گاز محافظ را آلوده می کند و باعث تخلخل جوش، اکسیداسیون و تغییر رنگ تنگستن می شود. O-ring با کیفیت بالا تفاوت بین پوشش ثابت گاز و آلودگی مزمن جوش است.

رزوه های ماشینکاری دقیق

رزوه ها با تلورانس های دقیق برای درگیری صاف با بدنه مشعل شکل می گیرند و از فشار گیره ثابت روی مجموعه کولت بدون اتصال، رزوه کشی متقاطع یا جدا شدن در استفاده مکرر اطمینان حاصل می کنند. کلاهک پشتی که هر بار به درستی رزوه می‌شود به معنای تغییر سریع‌تر الکترود و وقفه‌های کمتر است.

سازگاری استاندارد صنعت - شماره قطعات و سری مشعل

درپوش های پشتی INWELT در ابعاد استاندارد صنعتی برای سازگاری مستقیم با مارک های اصلی مشعل TIG تولید می شوند. در زیر جدول سازگاری با مرجع سریع است که پرکاربردترین سری مشعل را پوشش می دهد.

درپوش پشتی بلند (صنعت استاندارد شماره 57Y02 / 41V24)

درپوش متوسط ​​پشتی (استاندارد صنعت شماره 57Y01)

کلاهک پشتی کوتاه (استاندارد صنعت شماره 57Y04 / 41V33)

درپوش‌های پشتی INWELT از نظر فیزیکی و ابعادی قابل تعویض با مشعل‌های همه برندهای اصلی که از استاندارد مشعل WP پیروی می‌کنند تأیید شده است. سازگاری تجهیزات طیف وسیعی از منابع برق جوشکاری و تنظیمات مشعل TIG را در پیکربندی‌های هوا خنک و آب خنک مورد استفاده در صنایع مختلف پوشش می‌دهد.

هزینه کلاه پشتی فرسوده یا آسیب دیده - چرا تعویض اهمیت دارد؟

پوشیده شدن کلاه پشتی فقط یک ناراحتی نیست، بلکه علت مستقیم چندین نقص جوشکاری است. تشخیص علائم خرابی از دوباره کاری پرهزینه جلوگیری می کند و قوس را همانطور که در نظر گرفته شده است حفظ می کند.

علائم هشدار دهنده خرابی کلاهک پشتی

شاخص های رایج خرابی کلاهک پشتی عبارتند از: تنگستن در حین جوشکاری علیرغم سفت شدن کامل می لغزد. تخلخل سوراخ سوزنی یا اکسیداسیون سطح به طور پراکنده در مهره جوش ظاهر می شود (ناشی از ورود هوا از طریق شکاف ها یا شکاف های آب بندی). حلقه O مسطح شدن، ترک خوردن یا مجموعه فشرده سازی قابل مشاهده را نشان می دهد. رزوه های درپوش پشتی زبر، شل یا زیر گشتاور انگشت می لغزند. یا الکترود تنگستن دچار تغییر رنگ خاکستری یا آبی می شود که فراتر از منطقه متاثر از گرما طبیعی است. اگر هر یک از این علائم ظاهر شد، تعویض درپوش پشتی بلافاصله آلودگی گاز را به عنوان علت اصلی از بین می برد.

فاصله زمانی تعویض توصیه شده

در مغازه‌های تولید روزانه، درپوش‌های پشتی باید به صورت هفتگی در هنگام تمیز کردن مشعل بازرسی شوند. برای کار با کیفیت ساختاری یا حفظ فشار، تعویض پیشگیرانه هر 3 تا 6 ماه یک اقدام کم هزینه است که یکپارچگی مهر و موم گاز را تضمین می کند. برای هر مشعل در مغازه حداقل یک درپوش پشتی بلند و یک کلاه کوتاه یدکی داشته باشید – تعویض آن کمتر از 10 ثانیه طول می کشد و کسری از هزینه بازسازی جوش شکست خورده هزینه دارد.

---

برنامه های کاربردی در دنیای واقعی

درپوش های پشتی INWELT TIG عملکرد قابل اعتمادی را در طیف وسیعی از تنظیمات صنعتی ارائه می دهند.

• جوشکاری لوله و ساخت خط لوله:  کلاهک های کوتاه برای جوش های موقعیت 5G و 6G روی لوله، جایی که پشت مشعل در داخل دهانه های ریشه مورب با حداقل فاصله عمل می کند، عالی است.

• ساخت قطعات هوافضا:  یکپارچگی مهر و موم گاز ثابت و بستن الکترود ایمن از استانداردهای دقیق کیفیت جوش مورد نیاز برای پایه‌های موتور، کانال‌کشی و مجموعه‌های دیواره نازک پشتیبانی می‌کند.

• ساخت خودرو و موتوراسپورت:  درپوش‌های کوتاه پشتی به مشعل‌های TIG اجازه می‌دهند به گره‌های قفس رول، اتصالات سر اگزوز و لاستیک‌های شاسی دسترسی داشته باشند که دسترسی به آنها با نصب کلاهک تمام قد غیرممکن است.

• ساخت و تعمیر عمومی:  درپوش‌های بلند از جوشکاری بدون وقفه روی میز روی فولاد سازه‌ای، قاب‌های آلومینیومی، تولیدات فولاد ضد زنگ و عملیات تعمیر و نگهداری پشتیبانی می‌کنند که در آن دقت قوس کوتاه و ثابت برای نتایج قابل اطمینان مورد نیاز است.

راه اندازی مشعل مصرفی INWELT TIG خود را کامل کنید

مشعل TIG به عنوان یک سیستم یکپارچه واحد عمل می کند و درپوش پشتی همراه با چندین جزء مهم مصرفی دیگر کار می کند. INWELT طیف کاملی از لوازم جانبی مشعل TIG را برای اطمینان از سازگاری قطعه، کیفیت یکنواخت و عملکرد قابل اعتماد در کل مجموعه جلویی ارائه می دهد. مواد مصرفی مرتبط موجود عبارتند از:

• بدنه TIG Collet  - آلیاژ مس با رسانایی بالا، ماشینکاری دقیق با پورت های جریان گاز آرام بهینه شده برای عملکرد قوس پایدار و پوشش گاز محافظ ثابت.

• TIG Collets  - ساختار مس جامد با اندازه تنگستن از 0.5 میلی متر تا 4.0 میلی متر که چسبندگی الکترود 360 درجه و انتقال جریان کارآمد را با هر تغییر فراهم می کند.

• فنجان های سرامیکی TIG (نازل های آلومینا)  - در پیکربندی های استاندارد و لنزهای گازی در اندازه های مختلف فنجان برای مطابقت با نیازهای مختلف اتصالات و جریان گاز موجود است.

• لنزهای گازی TIG  - برای بهبود توزیع گاز محافظ، ارائه مهره های جوش تمیزتر روی مواد حساس مانند فولاد ضد زنگ و تیتانیوم با تلاطم کمتر طراحی شده است.

• بدنه‌ها و دسته‌های مشعل TIG  - مجموعه‌های مشعل کامل برای سری‌های WP-9، WP-17، WP-18، و WP-26 در هر دو پیکربندی هوا خنک و آب خنک برای مطابقت با هر مجموعه فروشگاهی.




چرا کلاه های پشتی TIG را از INWELT Welding Technology Co., Ltd.

وقتی کلاه‌های پشتی INWELT را انتخاب می‌کنید، از یک تولیدکننده با کنترل کامل بر مواد، فرآیندهای تولید و بازرسی نهایی کیفیت خرید می‌کنید - نه یک شرکت بازرگانی که قطعات عمده با منشأ نامشخص را دوباره می‌فروشد.

• تولید گواهی ISO 9001:  هر دسته تولیدی تحت یک سیستم مدیریت کیفیت مستند با منابع قابل ردیابی مواد و بررسی‌های ابعادی در حین فرآیند تولید می‌شود.

• انطباق با CE و RoHS:  همه مواد مطابق با استانداردهای بین المللی ایمنی و زیست محیطی هستند و تناسب اندام را برای استفاده حرفه ای و صنعتی در سطح جهانی تأیید می کنند.

• عرضه مستقیم از کارخانه:  INWELT به عنوان سازنده، قیمت‌گذاری مستقیم کارخانه‌ای رقابتی را با سفارشی‌سازی OEM و ODM برای سفارش‌های حجمی و الزامات برچسب خصوصی ارائه می‌دهد.

• ارزیابی نمونه رایگان:  نمونه‌های محصول برای تست تناسب، کیفیت نخ و عملکرد مهر و موم قبل از انجام سفارش حجمی در دسترس هستند. این تضمین می کند که درپوش های پشتی به طور یکپارچه با موجودی مشعل موجود شما یکپارچه می شوند.

• بیش از 15 سال تجربه در صنعت:  از سال 2006، INWELT به متخصصان جوشکاری در بیش از 30 کشور جهان خدمات رسانی کرده است و به دلیل کیفیت ثابت، خدمات پاسخگو و جدول زمانی تحویل قابل اعتماد، شهرت ایجاد کرده است.

---

سوالات متداول

س: عملکرد اصلی کلاهک پشتی جوشکاری TIG چیست؟

A: درپوش پشتی جزء رشته ای است که به پشت سر مشعل TIG پیچ می شود. فشار گیره را از طریق کولت اعمال می کند تا الکترود تنگستن را در موقعیت خود ثابت کند، از نشت گاز محافظ از پشت مشعل از طریق یک مهر و موم حلقه O-رینگ یکپارچه جلوگیری می کند و انتهای عقب الکترود تنگستن را از تماس الکتریکی تصادفی با قطعه کار در طول جوشکاری عایق می کند.

س: چگونه بین یک کلاه پشتی TIG کوتاه، متوسط ​​یا بلند یکی را انتخاب کنم؟

پاسخ: درپوش‌های پشتی بلند الکترودهای تنگستن 175 میلی‌متری را می‌پذیرند و برای جوشکاری رومیزی و تولیدی مناسب هستند، جایی که عمر الکترود بین تغییرات حیاتی است و فاصله عقب محدود نمی‌شود. کلاهک‌های متوسط ​​پشتی، حد وسطی را برای تنگستن تا حدی مصرف شده در طول کار تولید معمولی فراهم می‌کنند. کلاهک های پشتی کوتاه بیشترین فاصله را برای عقب ایجاد می کنند و برای کارهای با دسترسی محکم مانند جوش لوله، ساخت قفس رول و اتصالات ساختاری محدود ضروری هستند.

س: آیا درپوش های پشتی INWELT TIG با مشعل موجود من سازگار است؟

پاسخ: درپوش‌های پشتی INWELT با ابعاد استاندارد صنعتی تولید می‌شوند و با سری‌های مشعل WP-9، WP-17، WP-18، WP-20، WP-25 و WP-26 از همه مارک‌های اصلی، از جمله Lincoln Electric، Miller، CK Worldwide، BinzelES، و AB، کاملاً سازگار هستند. درپوش‌های پشتی در شماره‌های استاندارد صنعتی 57Y02 (بلند)، 57Y01 (متوسط) و 57Y04 (کوتاه) برای مشعل‌های سری 3 و 41V24 (بلند) / 41V33 (کوتاه) برای مشعل‌های سری 2 عرضه می‌شوند.

س: آیا درپوش پشتی معیوب یا آسیب دیده می تواند باعث مشکلات کیفیت جوش شود؟

پاسخ: بله - یک کلاه پشتی فرسوده، ترک خورده یا ضعیف مهر و موم شده است، یک علت مستقیم و اغلب نادیده گرفته شده برای نقص مزمن جوش است. درپوش پشتی آسیب دیده اجازه می دهد تا آلودگی جوی به جریان گاز محافظ وارد شود و باعث تخلخل جوش متناوب، اکسیداسیون سطح و تغییر رنگ تنگستن شود. یک کلاه پشتی کنده یا شل نمی تواند الکترود را به درستی محکم کند و در نتیجه قوس سرگردان و پروفیل های جوش ناسازگاری ایجاد می کند.

س: چگونه یک کلاهک پشتی TIG را به درستی نصب و نگهداری کنم؟

الف: الکترود تنگستن را با طول خروجی دلخواه داخل کولت قرار دهید. درپوش پشتی را به سر مشعل بکشید و آن را با دست محکم ببندید - حلقه O فشرده می شود تا یک آب بند گاز ایجاد کند و درپوش فشار گیره را از طریق مجموعه کولت اعمال می کند تا الکترود را محکم کند. از سفت کردن بیش از حد با ابزارهایی مانند انبردست خودداری کنید، زیرا گشتاور بیش از حد می تواند نخ ها را از بین ببرد یا هندسه کلاهک را با استفاده مکرر مخدوش کند. در حین تمیز کردن مشعل، حلقه اورینگ را هر هفته بازرسی کنید و با مشاهده اولین نشانه سایش آب بند، ناهمواری نخ یا ترک خوردگی سطح، درپوش پشتی را تعویض کنید.

س: درپوش های پشتی INWELT TIG از چه موادی ساخته شده اند؟

پاسخ: کلاهک های پشتی INWELT از ترکیبات پلیمری فنولی با درجه بالا و مقاوم در برابر حرارت، قالب گیری تزریقی می شوند که به دلیل توانایی آنها در مقاومت در برابر دماهای بالا تولید شده در طول چرخه های طولانی مدت جوشکاری TIG انتخاب شده اند. این ماده دارای خواص دی الکتریک عالی، پایداری ابعادی تحت چرخه حرارتی مکرر و عمر طولانی در شرایط تولید روزانه است.

مشخصات محصول در یک نگاه
