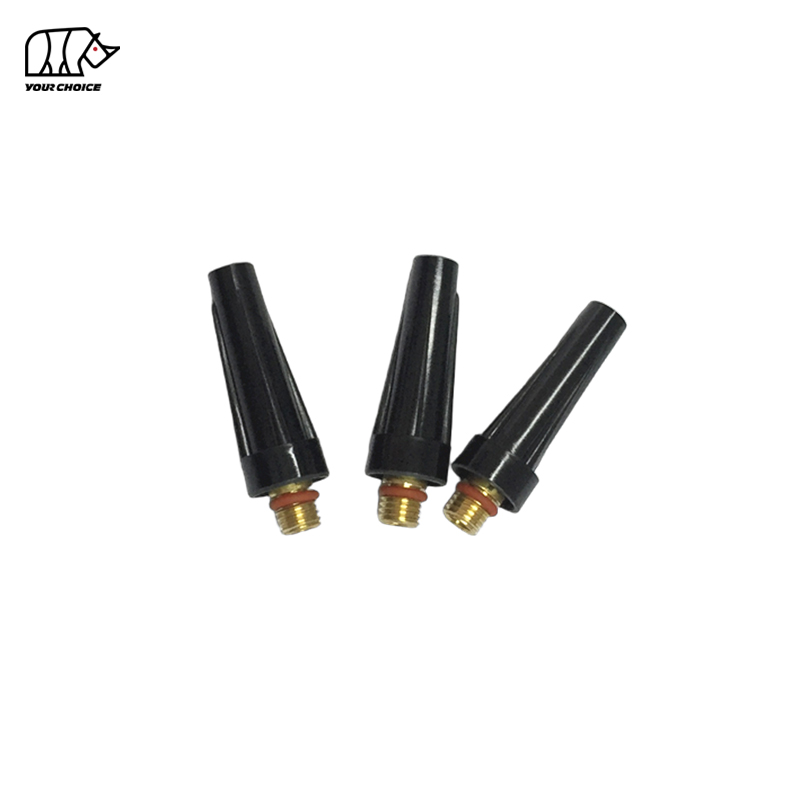

Задняя крышка для зваркі TIG для Wp9 Wp20 Wp25

INWELT TIG Welding Back Cap — Аксэсуары для факелаў прэміум-класа для серыі WP-9/20/25

Заднія каўпачкі для зваркі INWELT TIG для гарэлак серыі WP-9, 20, 25. Тэрмаўстойлівая фенольная канструкцыя з ушчыльняльным кольцам прадухіляе ўцечку газу і замацоўвае вальфрамавыя электроды. Сертыфікат ISO 9001, CE і RoHS. Даступны ў кароткай, сярэдняй і доўгай даўжыні.

Неапеты герой прадукцыйнасці факела TIG — функцыі задняй крышкі

Сярод усіх расходных матэрыялаў гарэлкі TIG задняя крышка з'яўляецца адным з найбольш часта ігнаруемых, але функцыянальна важных кампанентаў. Ён утыкаецца ў заднюю частку галоўкі гарэлкі і выконвае тры асноўныя задачы, якія непасрэдна ўплываюць на якасць зваркі, надзейнасць гарэлкі і бяспеку аператара.

1. Замацоўвае і заціскае вальфрамавы электрод

Калі задняя крышка зацягнута, яна аказвае ціск наперад праз вузел цангі, які, у сваю чаргу, моцна заціскае вальфрамавы электрод на месцы. Правільна зацягнуты задні каўпачок з добрым зачапленнем разьбы пазбаўляе ад хістання электрода падчас зваркі, забяспечваючы стабільны запуск дугі і стабільнае паводзіны конуса дугі на працягу кожнага праходу.

2. Герметызуе ланцуг ахоўнага газу

Задняя крышка функцыянуе як задняя перашкода на шляху ахоўнага газу факела. Гэта прадухіляе выхад ахоўнага газу аргону з задняй часткі факела, паколькі газ павінен цячы наперад ад корпуса факела праз корпус цангі і выходзіць з керамічнага кубка. Заднія каўпачкі INWELT уключаюць дакладнае ўшчыльняльнае ўшчыльняльнае кольца, якое стварае герметычнае закрыццё корпуса гарэлкі, гарантуючы, што поўны паток газу дасягае зварачнай ванны.

3. Ізалюе заднюю частку электрода

У цесных працоўных месцах аголеная задняя частка вальфрамавага электрода можа ненаўмысна дакрануцца да заземленай нарыхтоўкі, выклікаючы кароткае замыканне, якое пашкоджвае як зварачны шво, так і гарэлку. Задняя крышка забяспечвае істотную электраізаляцыю гэтай адкрытай секцыі электрода, прадухіляючы замыканне і абараняючы аператара падчас зваркі ў становішчы і працы з абмежаваным доступам.

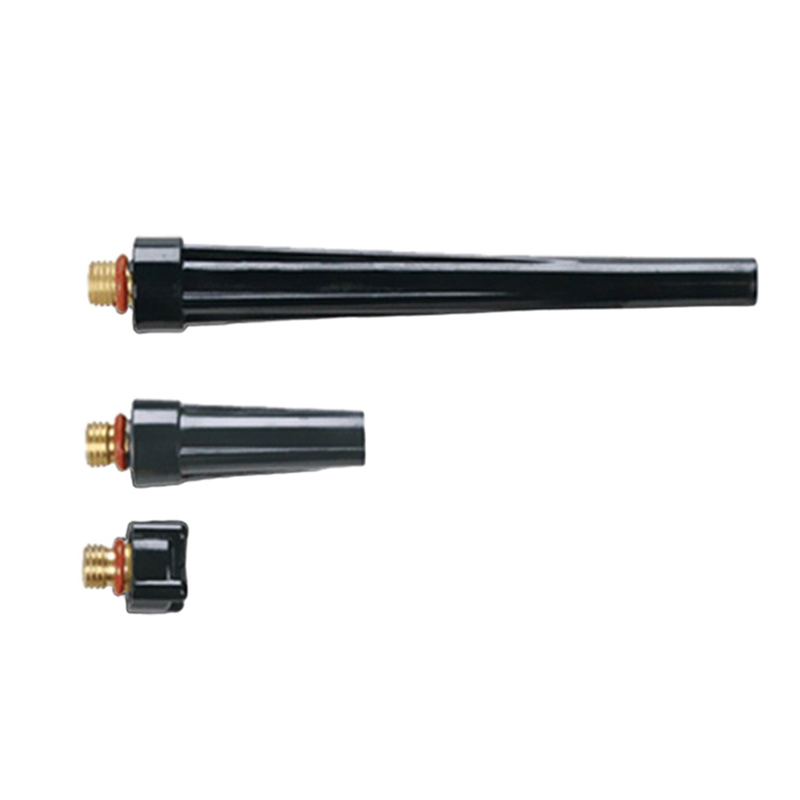

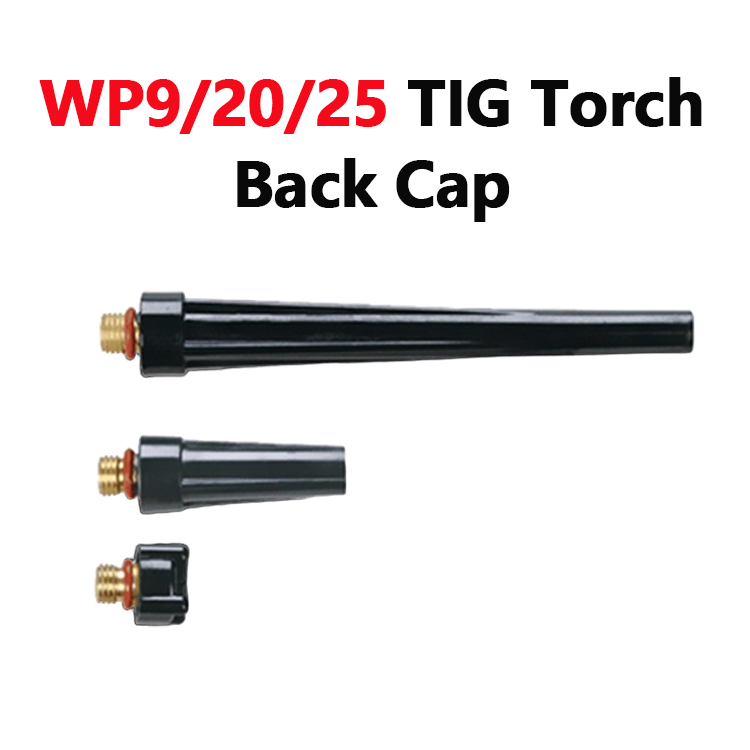

Даўжыня задняй шапкі — выбар патрэбнага памеру для працы

INWELT вырабляе каўпакі трох розных даўжынь, кожная з якіх прызначана для розных умоў працы. Выбар правільнай даўжыні мае значэнне - гэта непасрэдна ўплывае на манеўранасць гарэлкі і карысную даўжыню вашага вальфрамавага электрода.

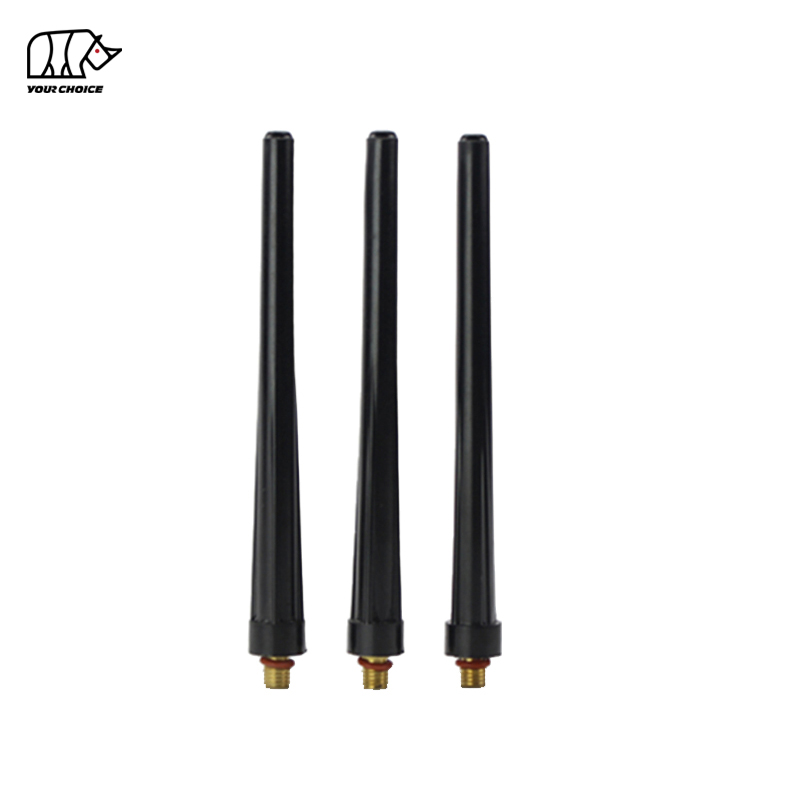

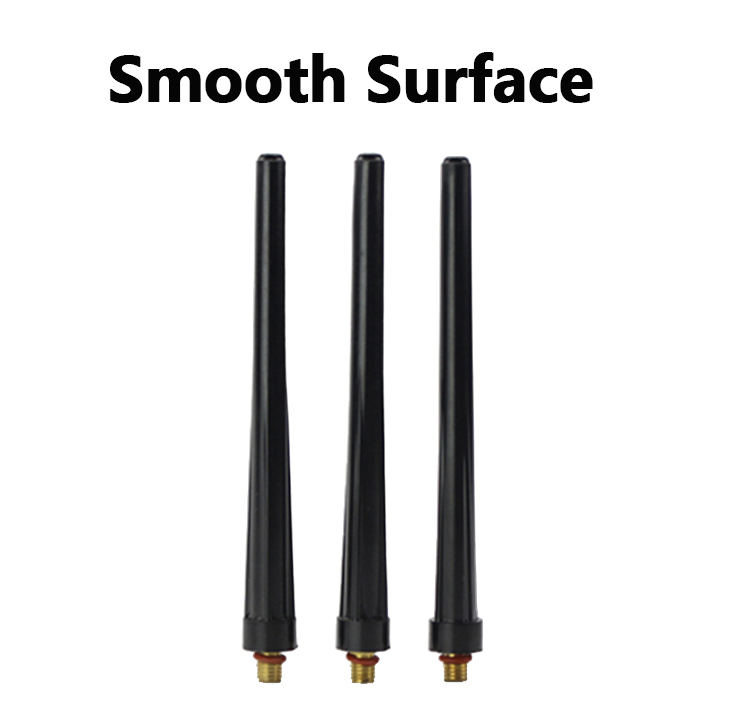

Доўгая задняя крышка — максімальная ёмістасць электрода

Доўгія заднія каўпачкі змяшчаюць 175-мм поўнаметражныя вальфрамавыя электроды, што робіць іх ідэальнымі для працяглай настольнай зваркі, калі вы хочаце максімальна павялічыць тэрмін службы кожнага электрода. Доўгі каўпачок дазваляе зваршчыку даўжэй захоўваць свежы вальфрам у гарэлцы перад неабходнасцю замены або паўторнай шліфоўкі, памяншаючы перапынкі пры пераключэнні падчас вытворчасці вялікіх аб'ёмаў.

Сярэдняя задняя кепка — штодзённая ўніверсальнасць

Сярэднія заднія каўпачкі ўяўляюць сабой залатую сярэдзіну паміж магутнасцю электрода і манеўранасцю факела. Паколькі часткова спажыты вальфрам становіцца карацейшым праз шматразовае шліфаванне, сярэдні каўпачок забяспечвае надзейную пасадку, захоўваючы разумны зазор факела. Многія зваршчыкі ўсталёўваюць сярэднія каўпачкі ў якасці вытворчай канфігурацыі па змаўчанні.

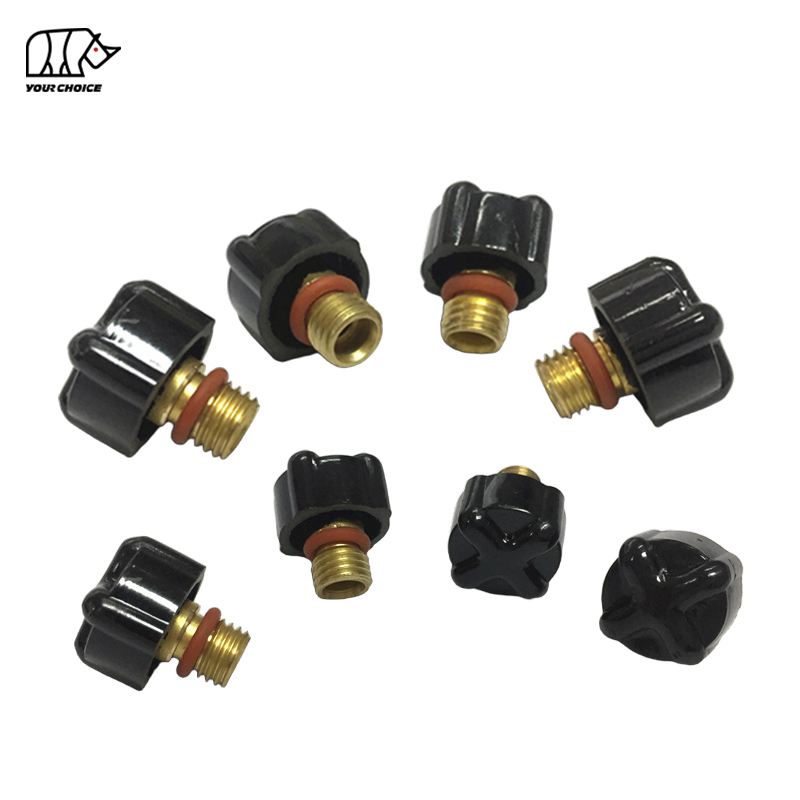

Кароткая задняя кепка — спецыялісты з шчыльным доступам

Кароткія каўпачкі, якія таксама называюцца заднімі каўпачкамі, забяспечваюць максімальны прасвет ззаду для зваркі ў абмежаваных прасторах, такіх як седла труб, унутраныя куты, каркасы і канструкцыйныя злучэнні. Паменшаны задні профіль дазваляе корпусу факела размяшчацца ў такіх месцах, дзе доўгі або сярэдні каўпачок фізічна б удараў па навакольным матэрыяле. Неабходныя для зваршчыкаў труб і вырабаў, якія рэгулярна працуюць у цесных месцах, кароткія каўпачкі прымаюць больш кароткія або часткова спажытыя вальфрамавыя заглушкі, аптымізаваныя для месцаў з абмежаваным доступам.

Матэрыял, канструкцыя і тэхналогія ўшчыльнення

Якасць матэрыялаў і дакладнасць вырабу адрозніваюць надзейную заднюю крышку ад той, якая выклікае пастаянныя праблемы.

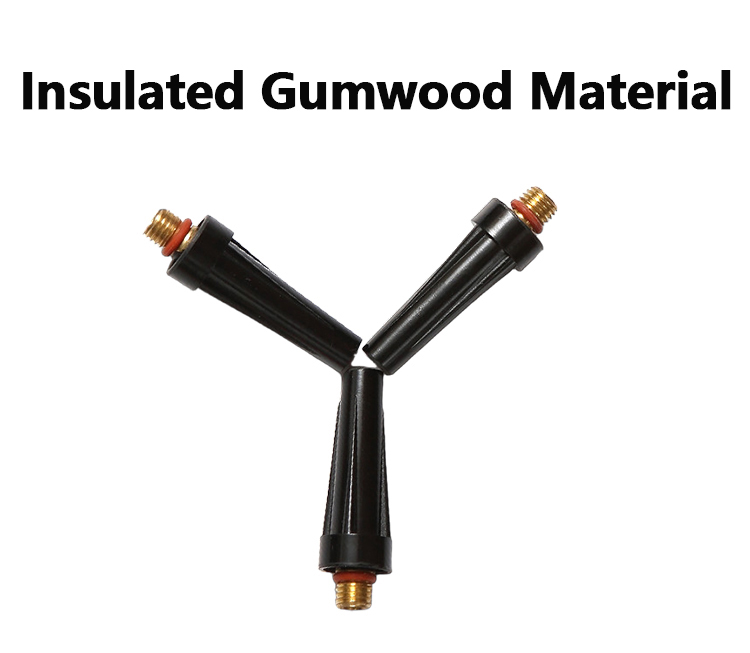

Высакаякасны тэрмаўстойлівы палімер

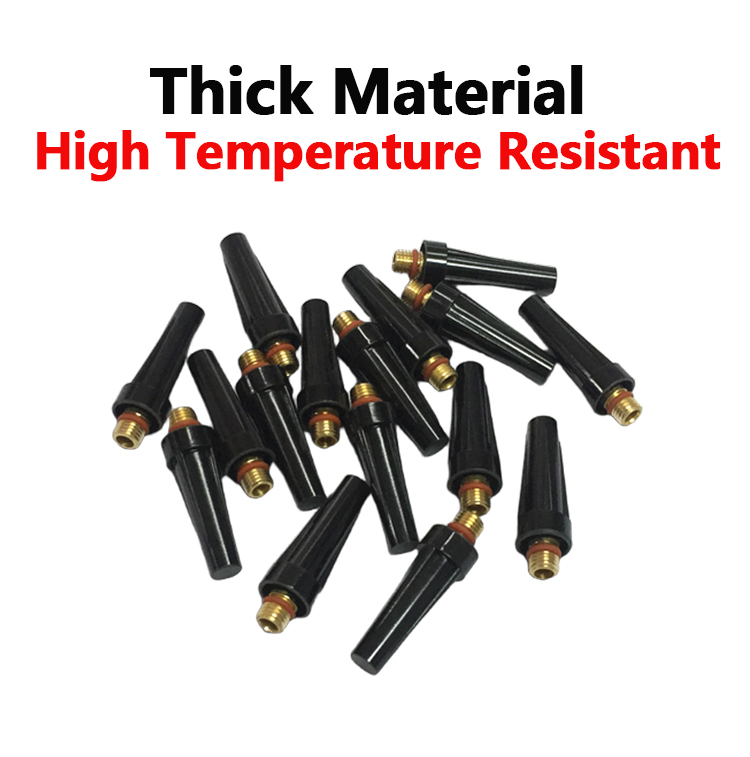

Крышкі INWELT вырабляюцца з высакаякасных тэрмаўстойлівых палімерных злучэнняў. Гэтыя матэрыялы выбраны з-за іх здольнасці вытрымліваць шматразовыя тэрмічныя цыклы без размякчэння або дэфармацыі. Факелы ствараюць прамяністае цяпло, якое перадаецца праз корпус цангі да разьбы задняй крышкі. Матэрыял з добрымі дыэлектрычнымі ўласцівасцямі таксама забяспечвае электрабяспеку пры зварцы высокачашчынным пераменным токам.

Убудаванае ўшчыльняльнае кольца

Кожная задняя крышка INWELT уключае інтэграванае ўшчыльняльнае кольца, якое сціскаецца да корпуса гарэлкі пры поўнай зацягванні, утвараючы газанепранікальнае закрыццё ў задняй частцы контуру ахоўнага газу. Любая расколіна, дэфармацыя або адсутнасць ушчыльняльнага кольцы ў задняй крышцы дазваляе атмасфернаму паветры пранікаць у факел, забруджваючы ахоўны газ і выклікаючы сітаватасць зварнога шва, акісленне і змяненне колеру вальфраму. Высакаякаснае ўшчыльняльнае кольца - гэта розніца паміж пастаянным пакрыццём газам і хранічным забруджваннем зварнога шва.

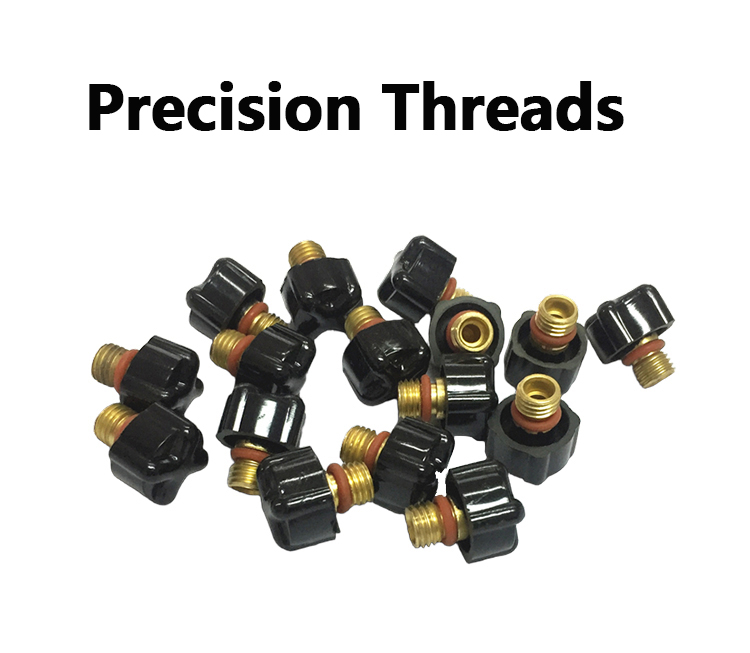

Прэцызійныя разьбы

Разьба сфарміравана з дакладнымі допускамі для плыўнага зачаплення з корпусам факела, забяспечваючы паслядоўны ціск заціску на вузел цангі без звязвання, папярочнай разьбы або зачысткі пры шматразовым выкарыстанні. Задняя крышка, якая кожны раз правільна закручваецца, азначае больш хуткую замену электродаў і менш перапынкаў.

Сумяшчальнасць з галіновымі стандартамі — нумары дэталяў і серыі факелаў

Заднія вечкі INWELT вырабляюцца па стандартных галіновых памерах для прамой сумяшчальнасці з асноўнымі маркамі гарэлак TIG. Ніжэй прыведзена кароткая табліца сумяшчальнасці, якая ахоплівае найбольш шырока выкарыстоўваюцца серыі факелаў.

Доўгая задняя шапка (стандартны прамысловы № 57Y02 / 41V24)

Сярэдняя задняя кепка (стандартны прамысловы № 57Y01)

Кароткая задняя кепка (стандартны прамысловы № 57Y04 / 41V33)

Заднія вечкі INWELT пацверджаны фізічна і памерна ўзаемазаменнымі з факеламі ўсіх асноўных брэндаў, якія прытрымліваюцца стандарту WP. Сумяшчальнасць абсталявання ахоплівае шырокі спектр крыніц зварачнага сілкавання і гарэлак TIG у канфігурацыях з паветраным і вадзяным астуджэннем, якія выкарыстоўваюцца ў розных галінах прамысловасці.

Кошт зношанай або пашкоджанай задняй крышкі — чаму замена важная

Зношаная задняя крышка - гэта не проста нязручнасць - гэта непасрэдная прычына шматлікіх дэфектаў зваркі. Распазнаванне прыкмет няспраўнасці прадухіляе дарагую пераробку і падтрымлівае дугу ў належным рэжыме.

Папераджальныя прыкметы няспраўнасці задняй крышкі

Агульныя паказчыкі няспраўнасці задняга каўпачка ўключаюць: вальфрам саслізгвае падчас зваркі, нягледзячы на ​​поўнае зацягванне; кропкавая сітаватасць або акісленне паверхні з'яўляецца спарадычна ў зварным шве (выкліканае пранікненнем паветра праз расколіны або герметычныя зазоры); ушчыльняльнае кольца паказвае бачнае сплюшчванне, расколіны або кампрэсію; ніткі задняга каўпачка адчуваюць сябе шурпатымі, расхістанымі або саслізгваюць пад ціскам пальцаў; або на вальфрамавым электродзе з'яўляецца шэрае або сіняе афарбоўванне, якое выходзіць за межы звычайнай зоны цеплавога ўздзеяння. Пры з'яўленні любога з гэтых сімптомаў замена задняй крышкі неадкладна ліквідуе асноўную прычыну забруджвання газам.

Рэкамендаваны інтэрвал замены

У цэхах штодзённай вытворчасці задні каўпачок трэба правяраць штотыдзень падчас чысткі факела. Для канструкцыйных работ або работ па захаванні ціску з якасцю кода прафілактычная замена кожныя 3-6 месяцаў з'яўляецца недарагой мерай, якая забяспечвае цэласнасць газавага ўшчыльнення. Захоўвайце па меншай меры адну запасную доўгую і адну кароткую заднюю крышкі для кожнай гарэлкі ў цэху — замена займае менш за 10 секунд і каштуе толькі долю выдаткаў на паўторную апрацоўку няўдалага зварнога шва.

---

Рэальныя прыкладанні

Заднія вечкі INWELT TIG забяспечваюць надзейную працу ў шырокім дыяпазоне прамысловых умоў.

• Зварка труб і канструкцыя трубаправодаў:  кароткія каўпачкі выдатна падыходзяць для зварных швоў 5G і 6G на трубах, дзе задняя частка гарэлкі працуе ўнутры скошаных каранёвых адтулін з мінімальным зазорам.

• Выраб аэракасмічных кампанентаў:  стабільная цэласнасць газавага ўшчыльнення і надзейнае зацісканне электродаў падтрымліваюць строгія стандарты якасці зварных швоў, неабходныя для мацаванняў рухавіка, паветраводаў і тонкасценных вузлоў.

• Выраб аўтамабіляў і мотаспорту:  кароткія заднія каўпакі дазваляюць факелам TIG атрымліваць доступ да вузлоў каркаса, стыкаў выхлапных калектараў і дэталяў шасі, да якіх немагчыма дабрацца з усталяваным каўпаком на поўную даўжыню.

• Агульнае выраб і рамонт:  доўгія каўпачкі забяспечваюць бесперапынную настольную зварку канструкцыйнай сталі, алюмініевых рам, вырабаў з нержавеючай сталі, а таксама аперацыі па тэхнічным рамонце, дзе для атрымання надзейных вынікаў патрабуецца паслядоўная дакладнасць кароткай дугі.

Завяршыце наладку расходных матэрыялаў гарэлкі INWELT TIG

Гарэлка TIG функцыянуе як адзіная інтэграваная сістэма, а задняя крышка працуе ў спалучэнні з некалькімі іншымі важнымі расходнымі кампанентамі. INWELT прапануе поўны асартымент адпаведных аксесуараў для гарэлак TIG для забеспячэння пастаяннай сумяшчальнасці дэталяў, аднолькавай якасці і надзейнай працы ўсёй пярэдняй часткі. Даступныя спадарожныя расходныя матэрыялы:

• Цангавыя корпусы TIG  — высокаправодны медны сплаў, дакладна апрацаваны з аптымізаванымі адтулінамі для ламінарнага патоку газу для стабільнай працы дугі і пастаяннага пакрыцця ахоўным газам.

• Цангі TIG  — Цвёрдая медная канструкцыя памерам ад 0,5 мм да 4,0 мм з вальфраму, якая забяспечвае захоп электрода на 360 градусаў і эфектыўную перадачу току пры кожнай змене.

• Керамічныя шкляначкі TIG (насадкі з аксіду алюмінія)  — даступныя ў канфігурацыях са стандартнай і газавай лінзамі ў розных памерах шклянак, каб задаволіць розныя патрабаванні да доступу да суставаў і патоку газу.

• Газавыя лінзы TIG  — прызначаны для паляпшэння размеркавання ахоўнага газу, забяспечваючы больш чыстыя зварныя шарыкі на адчувальных матэрыялах, такіх як нержавеючая сталь і тытан, са зніжанай турбулентнасцю.

• Корпусы і ручкі факелаў TIG  — Поўныя вузлы гарэлак для серый WP-9, WP-17, WP-18 і WP-26 у канфігурацыях як з паветраным, так і з вадзяным астуджэннем, каб адпавядаць любой установе крамы.




Чаму Source TIG Back Caps ад INWELT Welding Technology Co., Ltd.

Калі вы выбіраеце заглушкі INWELT, вы набываеце ў вытворцы, які цалкам кантралюе матэрыялы, вытворчыя працэсы і канчатковы кантроль якасці, а не ў гандлёвай кампаніі, якая займаецца перапродажам масавых кампанентаў нявызначанага паходжання.

• Вытворчасць, сертыфікаваная ISO 9001:  кожная вытворчая партыя вырабляецца ў адпаведнасці з дакументальна пацверджанай сістэмай менеджменту якасці з прасочваемым крыніцай матэрыялу і праверкай памераў у працэсе вытворчасці.

• Адпаведнасць CE і RoHS:  усе матэрыялы адпавядаюць міжнародным стандартам бяспекі і экалогіі, што пацвярджае прыдатнасць для прафесійнага і прамысловага выкарыстання ва ўсім свеце.

• Прамая пастаўка з завода:  як вытворца, INWELT забяспечвае канкурэнтаздольныя прамыя цэны на заводзе з магчымасцю наладжвання OEM і ODM для масавых заказаў і патрабаванняў прыватнай маркі.

• Бясплатная ацэнка ўзораў:  даступныя ўзоры прадуктаў для праверкі прылеганія, якасці разьбы і прадукцыйнасці ўшчыльнення перад тым, як зрабіць аб'ёмны заказ. Гэта гарантуе, што задні каўпачок лёгка інтэгруецца з вашым існуючым інвентаром факелаў.

• Больш за 15 гадоў вопыту работы ў галіны:  з 2006 года INWELT абслугоўвае прафесіяналаў па зварцы больш чым у 30 краінах, ствараючы рэпутацыю нязменнай якасці, хуткага абслугоўвання і надзейных тэрмінаў дастаўкі.

---

Часта задаюць пытанні

Пытанне: Якая асноўная функцыя задняй крышкі для зваркі TIG?

A: Задняя крышка - гэта кампанент з разьбой, які ўкручваецца ў заднюю частку галоўкі факела TIG. Ён прыкладае заціскны ціск праз цангу для фіксацыі вальфрамавага электрода ў патрэбным месцы, прадухіляе ўцечку ахоўнага газу з задняй часткі гарэлкі праз убудаванае ўшчыльняльнае кольца і ізалюе задні канец вальфрамавага электрода ад выпадковага электрычнага кантакту з нарыхтоўкай падчас зваркі.

Пытанне: Як мне выбраць кароткую, сярэднюю або доўгую заднюю шапку TIG?

A: Доўгія заднія каўпачкі прымаюць вальфрамавыя электроды поўнай даўжыні 175 мм і лепш за ўсё падыходзяць для настольнай і вытворчай зваркі, дзе тэрмін службы электродаў паміж заменамі мае вырашальнае значэнне, а прасвет ззаду не абмежаваны. Сярэднія заднія каўпачкі забяспечваюць залатую сярэдзіну для часткова спажыванага вальфраму падчас звычайнай вытворчай працы. Кароткія заднія каўпакі забяспечваюць найбольшы прасвет ззаду і важныя для работ з вузкім доступам, такіх як зварка труб, выраб каркаса і абмежаваныя канструкцыйныя злучэнні.

Пытанне: Ці сумяшчальныя заднія каўпачкі INWELT TIG з маёй існуючай гарэлкай?

A: Заднія вечкі INWELT вырабляюцца ў адпаведнасці са стандартнымі галіновымі памерамі і цалкам сумяшчальныя з факеламі серый WP-9, WP-17, WP-18, WP-20, WP-25 і WP-26 ад усіх асноўных брэндаў, уключаючы Lincoln Electric, Miller, CK Worldwide, Binzel, Weldcraft і ESAB. Заднія каўпачкі пастаўляюцца ў стандартных галіновых нумарах дэталі 57Y02 (доўгая), 57Y01 (сярэдняя) і 57Y04 (кароткая) для факелаў 3-й серыі і 41V24 (доўгая) / 41V33 (кароткая) для факелаў 2-й серыі.

Пытанне: Ці можа няспраўная або пашкоджаная задняя крышка выклікаць праблемы з якасцю зваркі?

A: Так - зношаная, патрэсканая або дрэнна зачыненая задняя крышка з'яўляецца непасрэднай і часта забытай прычынай хранічных дэфектаў зваркі. Пашкоджаная задняя крышка дазваляе атмасферным забруджванням трапляць у паток ахоўнага газу, выклікаючы перыядычную сітаватасць шва, акісленне паверхні і змяненне колеру вальфраму. Знятая або няшчыльная задняя крышка не можа належным чынам замацаваць электрод, што прыводзіць да блукання дугі і неадпаведнасці профіляў зваркі.

Пытанне: Як правільна ўсталяваць і абслугоўваць задні каўпачок TIG?

A: Устаўце вальфрамавы электрод у цангу патрэбнай даўжыні выступу. Укруціце задні каўпачок у галоўку факела і моцна зацягніце яго ўручную — ушчыльняльнае кольца сціскаецца, утвараючы газавае ўшчыльненне, а каўпачок аказвае заціскны ціск праз вузел цангі, каб замацаваць электрод. Пазбягайце празмернага зацягвання з дапамогай такіх інструментаў, як абцугі, так як празмерны крутоўны момант можа адарваць разьбу або сказіць геаметрыю вечка пры шматразовым выкарыстанні. Штотыдзень правярайце ўшчыльняльнае кольца падчас чысткі гарэлкі і замяняйце заднюю крышку пры першых прыкметах зносу ўшчыльнення, шурпатасці разьбы або расколін на паверхні.

Пытанне: з якіх матэрыялаў зроблены каўпачкі INWELT TIG?

A: Заднія каўпачкі INWELT вырабляюцца ліццём пад ціскам з высакаякасных тэрмаўстойлівых фенольных палімерных злучэнняў, выбраных з-за іх здольнасці вытрымліваць павышаныя тэмпературы, якія ўзнікаюць падчас працяглых цыклаў зваркі TIG. Гэты матэрыял забяспечвае выдатныя дыэлектрычныя ўласцівасці, стабільнасць памераў пры шматразовых цеплавых цыклах і працяглы тэрмін службы ў штодзённых умовах вытворчасці.

Тэхнічныя характарыстыкі прадукту з першага погляду
