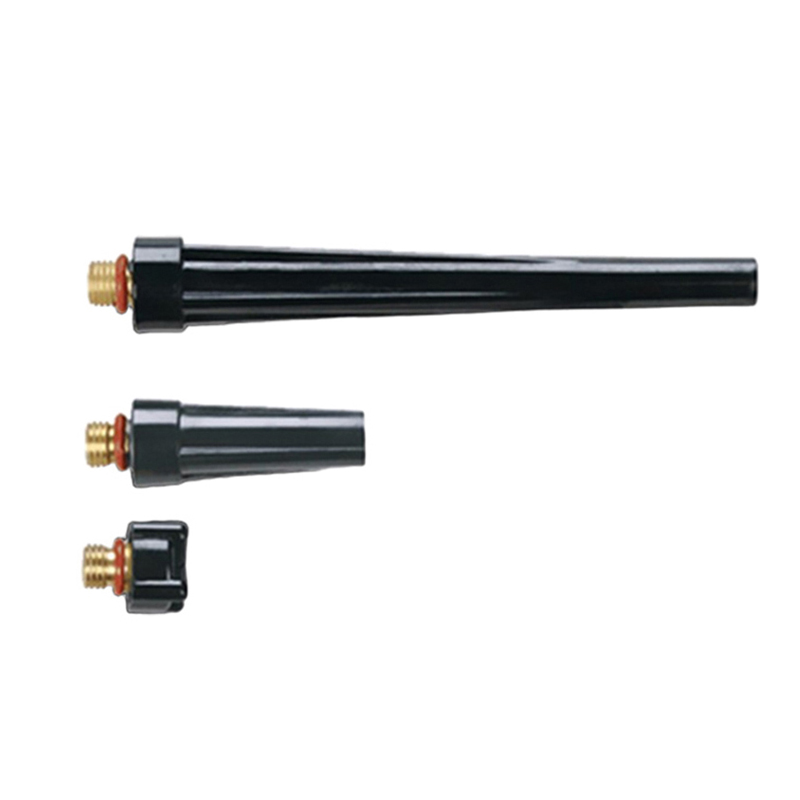

TIG-lasachterkap voor Wp9 Wp20 Wp25

INWELT TIG-lasachterkap - Premium toortsaccessoires voor de WP-9/20/25-serie

INWELT TIG-lasachterkappen voor WP-9, 20, 25 toortsseries. Hittebestendige fenolconstructie met O-ringafdichting voorkomt gaslekken en beveiligt wolfraamelektroden. ISO 9001, CE en RoHS gecertificeerd. Verkrijgbaar in korte, middellange en lange lengtes.

De onbezongen held van de TIG-toortsprestaties - Functies van de achterkap

Van alle verbruiksartikelen voor TIG-toortsen is de achterkap een van de meest over het hoofd geziene, maar toch functioneel kritische componenten. Het wordt in de achterkant van de toortskop geschroefd en voert drie essentiële taken uit die rechtstreeks van invloed zijn op de laskwaliteit, de betrouwbaarheid van de toorts en de veiligheid van de gebruiker.

1. Bevestigt en klemt de wolfraamelektrode vast

Wanneer de achterkap wordt vastgedraaid, oefent deze een voorwaartse druk uit via de spantang, die op zijn beurt de wolfraamelektrode stevig op zijn plaats klemt. Een goed vastgedraaide achterkap met goede draadaangrijping elimineert het wiebelen van de elektrode tijdens het lassen, waardoor consistente boogstarts en stabiel boogkegelgedrag bij elke doorgang mogelijk zijn.

2. Sluit het beschermgascircuit af

De achterkap fungeert als de achterste barrière van het beschermgaspad van de toorts. Het voorkomt dat beschermend argongas uit de achterkant van de toorts ontsnapt, omdat het gas vanuit het toortslichaam naar voren moet stromen door het spantanglichaam en uit de keramische cup. INWELT-achterkappen zijn voorzien van een nauwkeurige O-ringafdichting die een lekvrije afsluiting tegen het toortslichaam creëert, waardoor de volledige gasstroom het lasbad bereikt.

3. Isoleert de achterkant van de elektrode

In krappe werkruimtes kan het blootliggende achterste gedeelte van de wolfraamelektrode onbedoeld een geaard werkstuk raken, waardoor een elektrische kortsluiting ontstaat die zowel de las als de toorts beschadigt. De achterkap zorgt voor essentiële elektrische isolatie over dit blootliggende elektrodegedeelte, waardoor kortsluiting wordt voorkomen en de operator wordt beschermd tijdens positielassen en werkzaamheden met beperkte toegang.

Lengte achterkap — Kies de juiste maat voor de klus

INWELT produceert achterkappen in drie verschillende lengtes, elk ontworpen voor verschillende werkomstandigheden. Het selecteren van de juiste lengte is van belang; het heeft rechtstreeks invloed op de manoeuvreerbaarheid van de toorts en de bruikbare lengte van uw wolfraamelektrode.

Lange achterkap — Maximale elektrodecapaciteit

De lange achterkappen zijn geschikt voor wolfraamelektroden over de volledige lengte van 175 mm, waardoor ze ideaal zijn voor langdurig banklassen waarbij u de levensduur van elke elektrode wilt maximaliseren. Dankzij een lange dop kan de lasser het verse wolfraam langer in de toorts houden voordat deze moet worden vervangen of opnieuw slijpen, waardoor er minder onderbrekingen zijn tijdens de productie van grote volumes.

Medium achterkap - Veelzijdigheid voor dagelijks gebruik

Middelgrote achterkappen vertegenwoordigen het midden tussen de elektrodecapaciteit en de manoeuvreerbaarheid van de toorts. Omdat een gedeeltelijk verbruikt wolfraam korter wordt door herhaaldelijk slijpen, zorgt de medium dop voor een stevige pasvorm terwijl er een redelijke toortsspeling behouden blijft. Veel lassers laten mediumkappen geïnstalleerd als hun standaardproductieconfiguratie.

Cap met korte achterkant - specialisten voor nauwe toegang

Korte doppen, ook wel button back caps genoemd, bieden maximale ruimte aan de achterkant voor lassen in krappe ruimtes zoals pijpzadels, binnenhoeken, rolkooien en structurele verbindingen. Dankzij het gereduceerde achterprofiel past het toortslichaam op posities waar een lange of middellange dop fysiek het omringende materiaal zou raken. Essentieel voor pijp- en fabricagelassers die regelmatig in krappe ruimtes werken, korte doppen zijn geschikt voor kortere of gedeeltelijk verbruikte wolfraamstompen die zijn geoptimaliseerd voor posities met beperkte toegang.

Materiaal, constructie en afdichtingstechnologie

De kwaliteit van de materialen en de precisie van de productie onderscheiden een betrouwbare achterkap van een achterkap die aanhoudende problemen veroorzaakt.

Hoogwaardig hittebestendig polymeer

INWELT achterkappen zijn vervaardigd uit hoogwaardige hittebestendige polymeerverbindingen. Deze materialen zijn gekozen vanwege hun vermogen om herhaalde thermische cycli te weerstaan ​​zonder verzachting of vervorming. De toortsen genereren stralingswarmte die via het spantanglichaam naar de schroefdraad van de achterkap wordt overgebracht. Een materiaal met goede diëlektrische eigenschappen zorgt ook voor elektrische veiligheid tijdens hoogfrequent AC-lassen.

Geïntegreerde O-ringafdichting

Elke INWELT-achterkap is voorzien van een geïntegreerde O-ring die tegen het toortslichaam wordt samengedrukt wanneer deze volledig is vastgedraaid, waardoor een gasdichte afsluiting ontstaat aan de achterkant van het beschermgascircuit. Bij elke scheur, vervorming of ontbrekende O-ring in de achterkap kan atmosferische lucht de toorts binnendringen, waardoor het beschermgas wordt verontreinigd en lasporositeit, oxidatie en wolfraamverkleuring worden veroorzaakt. Een hoogwaardige O-ring maakt het verschil tussen consistente gasdekking en chronische lasvervuiling.

Precisie-bewerkte schroefdraad

De schroefdraden zijn gevormd met nauwkeurige toleranties voor een soepele verbinding met het toortslichaam, waardoor een consistente klemdruk op de spantangconstructie wordt gegarandeerd zonder vastlopen, kruislings indraaien of strippen bij herhaald gebruik. Een achterkap die elke keer weer correct wordt ingeschroefd, betekent snellere elektrodewisselingen en minder onderbrekingen.

Industriestandaard compatibiliteit: onderdeelnummers en toortsseries

INWELT-achterkappen zijn vervaardigd volgens standaard industrieafmetingen voor directe compatibiliteit met de belangrijkste TIG-toortsmerken. Hieronder vindt u een beknopte compatibiliteitstabel voor de meest gebruikte toortsseries.

Lange achterkap (standaard industrienr. 57Y02 / 41V24)

Medium achterkap (standaard industrienr. 57Y01)

Korte achterkap (standaard industrienr. 57Y04 / 41V33)

Er is bevestigd dat INWELT-achterkappen fysiek en dimensionaal uitwisselbaar zijn met toortsen van alle grote merken die de WP-toortsstandaard volgen. De compatibiliteit van apparatuur omvat een breed scala aan lasstroombronnen en TIG-toortsopstellingen in luchtgekoelde en watergekoelde configuraties die in verschillende industrieën worden gebruikt.

De kosten van een versleten of beschadigde achterkap: waarom vervanging belangrijk is

Een versleten achterkap is niet alleen een ongemak, het is een directe oorzaak van meerdere lasfouten. Het herkennen van storingssignalen voorkomt kostbaar nabewerking en zorgt ervoor dat de boog presteert zoals bedoeld.

Waarschuwingssignalen van falen van de achterkap

Veelvoorkomende indicatoren voor een defecte achterkap zijn onder meer: ​​het wolfraam glijdt weg tijdens het lassen ondanks het volledig vastdraaien; porositeit van gaatjes of oppervlakteoxidatie komt sporadisch voor in de lasrups (veroorzaakt doordat lucht binnendringt via scheuren of afdichtingsspleten); de O-ring vertoont zichtbare afvlakking, barsten of compressie; de draden van de achterkap voelen ruw of los aan of glijden weg onder vingerkracht; of de wolfraamelektrode ontwikkelt een grijze of blauwe verkleuring die verder reikt dan de normale door hitte beïnvloede zone. Als een van deze symptomen zich voordoet, elimineert het vervangen van de achterkap onmiddellijk de gasverontreiniging als hoofdoorzaak.

Aanbevolen vervangingsinterval

In dagelijkse productiewerkplaatsen moeten achterkappen wekelijks worden geïnspecteerd tijdens het reinigen van de toorts. Voor structureel of drukhoudend codekwaliteitswerk is preventieve vervanging om de 3 tot 6 maanden een goedkope maatregel die de integriteit van de gasafdichting garandeert. Zorg ervoor dat u voor elke toorts in de werkplaats minstens één lange en één korte achterkap reserveert; vervanging duurt minder dan 10 seconden en kost een fractie van de kosten van het opnieuw bewerken van een mislukte las.

---

Toepassingen in de echte wereld

INWELT TIG-achterkappen leveren betrouwbare prestaties in een breed scala aan industriële omgevingen.

• Pijplassen en pijpleidingconstructie:  Korte doppen blinken uit voor 5G- en 6G-positielassen op pijp, waarbij de achterkant van de toorts in afgeschuinde wortelopeningen met minimale speling werkt.

• Fabricage van onderdelen voor de lucht- en ruimtevaart:  Consistente gasafdichtingsintegriteit en veilige elektrodeklemming ondersteunen de strikte laskwaliteitsnormen die vereist zijn voor motorsteunen, kanalen en dunwandige assemblages.

• Fabricage in de auto- en motorsport:  Korte achterkappen zorgen ervoor dat TIG-toortsen toegang krijgen tot rolkooiknooppunten, uitlaatspruitstukken en chassissteunen die onmogelijk te bereiken zijn als er een kap over de volledige lengte is geïnstalleerd.

• Algemene fabricage en reparatie:  Lange doppen ondersteunen ononderbroken banklassen op constructiestaal, aluminium frames, roestvrijstalen constructies en onderhoudsreparatiewerkzaamheden waarbij consistente, korte boogprecisie vereist is voor betrouwbare resultaten.

Voltooi de installatie van uw INWELT TIG-toortsverbruiksartikelen

Een TIG-toorts functioneert als een enkel geïntegreerd systeem, en de achterkap werkt in combinatie met verschillende andere kritische slijtdelen. INWELT biedt een compleet assortiment bijpassende TIG-toortsaccessoires om consistente compatibiliteit van onderdelen, uniforme kwaliteit en betrouwbare prestaties over de gehele front-end-assemblage te garanderen. Gerelateerde verbruiksartikelen zijn onder meer:

• TIG-spantanglichamen  — Hooggeleidende koperlegering, nauwkeurig vervaardigd met geoptimaliseerde laminaire gasstroompoorten voor stabiele boogprestaties en consistente beschermgasdekking.

• TIG-spantangen  — Stevige koperen constructie met afmetingen van 0,5 mm tot 4,0 mm wolfraam, die 360 ​​graden elektrodegreep en efficiënte stroomoverdracht biedt bij elke verandering.

• TIG keramische cups (aluminiumoxide mondstukken)  — Verkrijgbaar in standaard- en gaslensconfiguraties in meerdere cupformaten om te voldoen aan uiteenlopende vereisten voor gezamenlijke toegang en gasstroom.

• TIG-gaslenzen  — Ontworpen voor een betere distributie van beschermgas, waardoor schonere lasrupsen ontstaan ​​op gevoelige materialen zoals roestvrij staal en titanium met minder turbulentie.

• TIG-toortsbehuizingen en handgrepen  — Complete toortsconstructies voor de WP-9-, WP-17-, WP-18- en WP-26-serie in zowel luchtgekoelde als watergekoelde configuraties, passend bij elke winkelopstelling.




Waarom TIG-achterkappen kopen van INWELT Welding Technology Co., Ltd.

Wanneer u voor INWELT-achterkappen kiest, koopt u bij een fabrikant met volledige controle over materialen, productieprocessen en eindkwaliteitscontrole - en niet bij een handelsbedrijf dat bulkcomponenten van onzekere oorsprong doorverkoopt.

• ISO 9001-gecertificeerde productie:  Elke productiebatch wordt vervaardigd onder een gedocumenteerd kwaliteitsmanagementsysteem met traceerbare materiaalinkoop en maatcontroles tijdens het proces.

• CE- en RoHS-conformiteit:  Alle materialen voldoen aan de internationale veiligheids- en milieunormen, wat de geschiktheid voor professioneel en industrieel gebruik wereldwijd bevestigt.

• Direct-from-Factory Supply:  Als fabrikant biedt INWELT concurrerende fabrieksdirecte prijzen, waarbij OEM- en ODM-aanpassingen beschikbaar zijn voor volumebestellingen en private-labelvereisten.

• Gratis monsterevaluatie:  Er zijn productmonsters beschikbaar om de pasvorm, draadkwaliteit en afdichtingsprestaties te testen voordat een volumebestelling wordt gedaan. Dit zorgt ervoor dat de achterkappen naadloos integreren met uw bestaande fakkelinventaris.

• Meer dan 15 jaar ervaring in de sector:  Sinds 2006 heeft INWELT lasprofessionals in meer dan 30 landen geholpen en een reputatie opgebouwd voor consistente kwaliteit, responsieve service en betrouwbare leveringstermijnen.

---

Veelgestelde vragen

Vraag: Wat is de primaire functie van een achterkap voor TIG-lassen?

A: De achterkap is het onderdeel met schroefdraad dat in de achterkant van de TIG-toortskop wordt geschroefd. Het oefent klemdruk uit via de spantang om de wolfraamelektrode op zijn plaats te houden, voorkomt dat er beschermgas uit de achterkant van de toorts lekt via een geïntegreerde O-ringafdichting en isoleert het achterste uiteinde van de wolfraamelektrode tegen onbedoeld elektrisch contact met het werkstuk tijdens het lassen.

Vraag: Hoe kies ik tussen een korte, middellange of lange TIG-achterkap?

A: Lange achterkappen zijn geschikt voor wolfraamelektroden van 175 mm over de volledige lengte en zijn het meest geschikt voor bank- en productielassen waarbij de levensduur van de elektrode tussen wisselingen van cruciaal belang is en de ruimte aan de achterkant niet beperkt is. Medium back caps bieden een middenweg voor gedeeltelijk verbruikt wolfraam tijdens regulier productiewerk. Korte achterkappen bieden de grootste speling aan de achterkant en zijn essentieel voor werkzaamheden met nauwe toegang, zoals het lassen van pijpen, het vervaardigen van rolkooien en nauwe structurele verbindingen.

Vraag: Zijn INWELT TIG-achterkappen compatibel met mijn bestaande toorts?

A: INWELT achterkappen zijn vervaardigd volgens standaard industriële afmetingen en zijn volledig compatibel met de WP-9, WP-17, WP-18, WP-20, WP-25 en WP-26 toortsseries van alle grote merken, waaronder Lincoln Electric, Miller, CK Worldwide, Binzel, Weldcraft en ESAB. Achterkappen worden geleverd met de standaard onderdeelnummers 57Y02 (lang), 57Y01 (medium) en 57Y04 (kort) voor toortsen uit de 3-serie, en 41V24 (lang) / 41V33 (kort) voor toortsen uit de 2-serie.

Vraag: Kan een defecte of beschadigde achterkap problemen met de laskwaliteit veroorzaken?

A: Ja – een versleten, gebarsten of slecht afgedichte achterkap is een directe en vaak over het hoofd geziene oorzaak van chronische lasdefecten. Een beschadigde achterkap zorgt ervoor dat atmosferische vervuiling in de beschermgasstroom terechtkomt, waardoor intermitterende lasporositeit, oppervlakteoxidatie en wolfraamverkleuring ontstaan. Een gestripte of losse achterkap kan de elektrode niet goed vastzetten, wat resulteert in boogafwijkingen en inconsistente lasprofielen.

Vraag: Hoe installeer en onderhoud ik een TIG-achterkap correct?

A: Steek de wolfraamelektrode in de spantang met de gewenste uitsteeklengte. Draai de achterkap in de toortskop en draai hem stevig met de hand vast; de O-ring wordt samengedrukt om een ​​gasafdichting te vormen, en de kap oefent klemdruk uit door de spantang om de elektrode vast te zetten. Vermijd te vast aandraaien met gereedschap zoals een tang, omdat overmatig aandraaien de schroefdraad kan strippen of de geometrie van de dop kan vervormen bij herhaald gebruik. Inspecteer de O-ring wekelijks tijdens het reinigen van de toorts en vervang de achterkap bij het eerste teken van afdichtingsslijtage, ruwheid van de schroefdraad of scheuren in het oppervlak.

Vraag: Van welke materialen zijn INWELT TIG-achterkappen gemaakt?

A: INWELT-achterkappen zijn spuitgegoten uit hoogwaardige, hittebestendige fenolpolymeerverbindingen die zijn geselecteerd vanwege hun vermogen om de hoge temperaturen te weerstaan ​​die worden gegenereerd tijdens langdurige TIG-lascycli. Dit materiaal biedt uitstekende diëlektrische eigenschappen, maatvastheid bij herhaalde thermische cycli en een lange levensduur onder dagelijkse productieomstandigheden.

Productspecificaties in één oogopslag
