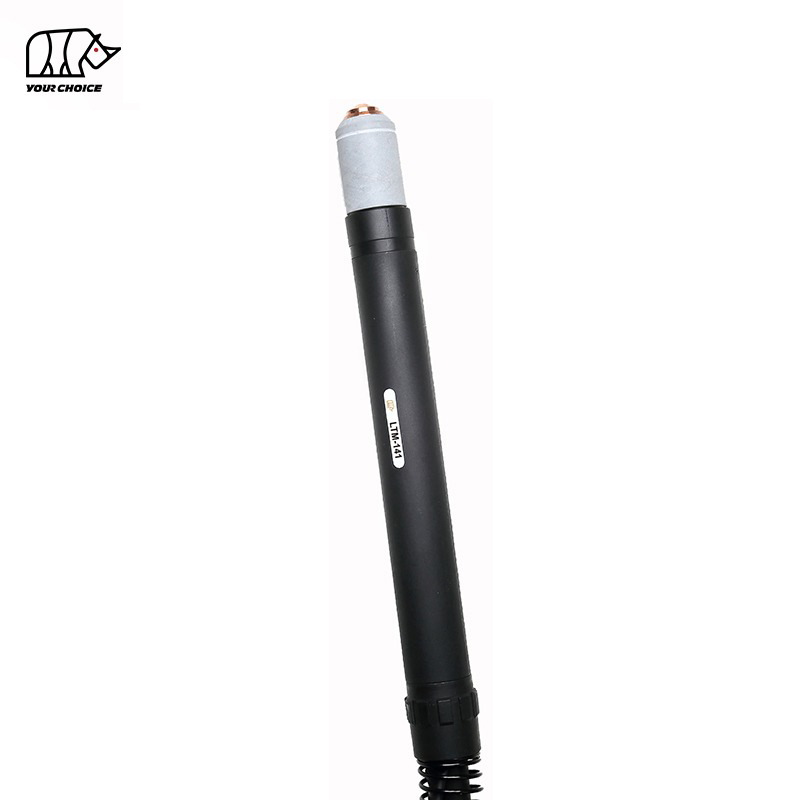

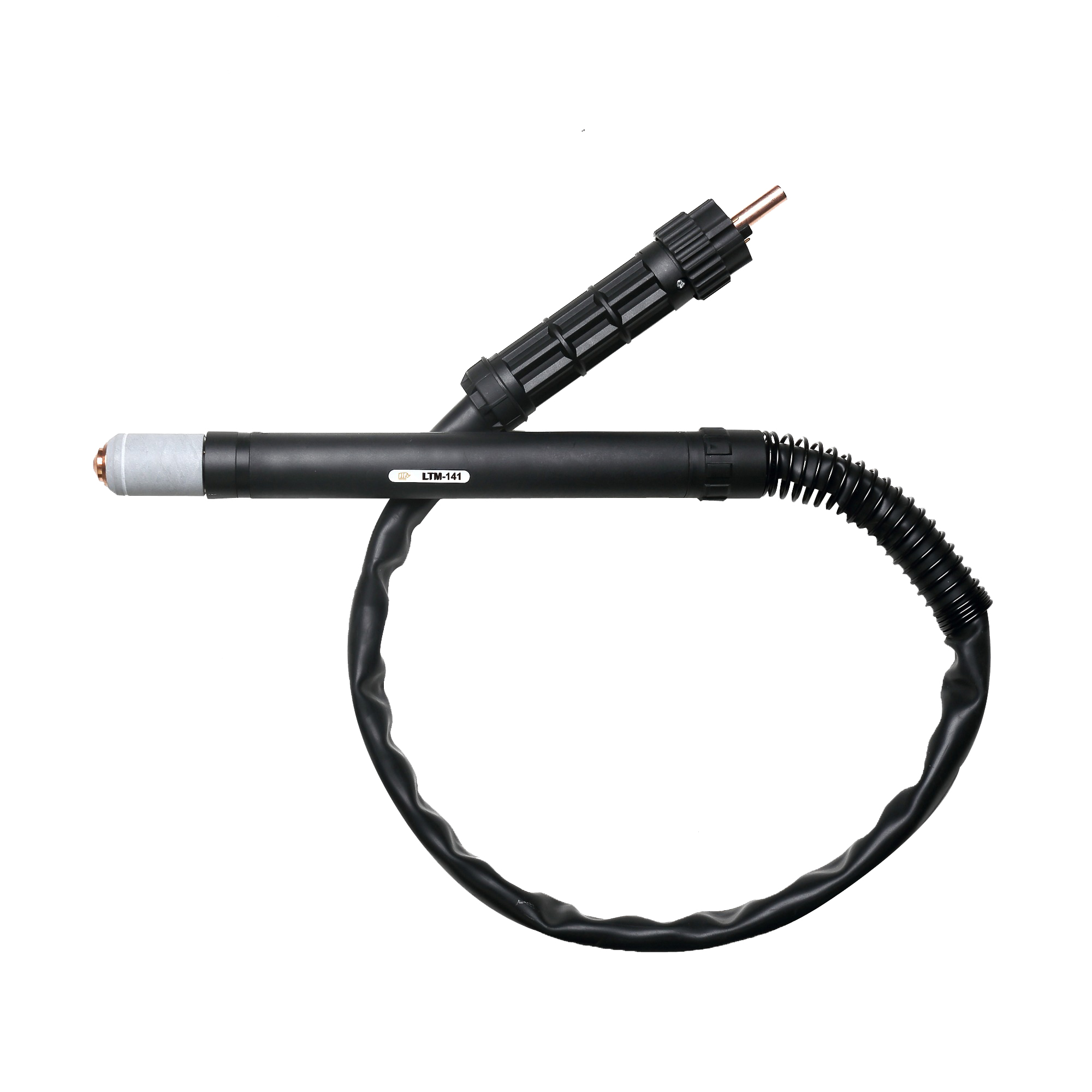

INWELT LTM141 140A HF CNC Plazma Kesim Torcu

Mekanize Kesim için 140A HF CNC Plazma Kesim Meşalesi

INWELT LTM141, CNC ve mekanize plazma kesme torçudur . yüksek akımlı otomatik kesim masaları, profil kesme sistemleri ve endüstriyel plazma kesme makineleri için tasarlanmış, hava soğutmalı bir

LTM141 olarak derecelendirilmiştir , %60 görev döngüsüyle 140A ve yüksek frekanslı (HF) ark başlatma sistemi kullanır.

Mevcut INWELT teknik konfigürasyonu şunları içerir:

• 140A anma akımı

• %60 görev döngüsü

• Basınçlı hava işletimi

• HF ark başlangıcı

• Yaklaşık. 4,5–5,0 bar çalışma basıncı

• Yaklaşık. 220 L/dak hava akışı

• Yaklaşık. 140 saniyelik önerilen akış sonrası

• Standart 6 m torç kablosu

• 12 m konfigürasyonlar mevcut

• CNC / mekanize operasyon

Aşağıdakiler de dahil olmak üzere birden fazla arka bağlantı seçeneği mevcuttur:

• 1/4G

• 3/8G

• M14×1

• M16×1,5

• Merkezi adaptör

LTM141, LT141 el tipi plazma torcundan ayrı olarak, özel olarak bir olarak konumlandırılmalıdır makine/CNC plazma kesme torçu .

INWELT LTM141 Teknik Özellikler

Şartname	INWELT LTM141
Ürün Tipi	CNC / Mekanize Plazma Kesim Torcu
Modeli	LTM141
Marka	INWELT
Nominal Akım	140A
Görev Döngüsü	%60
Soğutma	Hava
Proses Gazı	Basınçlı Hava
Ark Başlatma	HF
Gaz Basıncı	Yaklaşık. 4,5–5,0 bar
Gaz Akışı	Yaklaşık. 220 L/dak
Önerilen Akış Sonrası	Yaklaşık. 140 saniye
Standart Uç Uzunluğu	6 m
İsteğe Bağlı Uç Uzunluğu	12 m
Operasyon	CNC / Mekanize
Bağlayıcı Seçenekleri	1/4G / 3/8G / M14×1 / M16×1,5 / Merkezi Adaptör
Standart Uç Ailesi	Ø1,1 / Ø1,4 / Ø1,7 / Ø1,9 mm
Genişletilmiş İpuçları	Mevcut
Oluk Açma Sarf Malzemeleri	Mevcut
OEM / ODM	Mevcut
Özel Etiket	Mevcut

Sipariş vermeden önce plazma güç kaynağını, nominal akımı, HF başlatma mimarisini, pilot ark devresini, arka konnektörü, kontrol arayüzünü ve CNC sistem gereksinimlerini onaylayın.

LTM141 ve LT141: Makine Torcu ve El Torcu Karşılaştırması

LTM141 ve LT141 aynı daha geniş plazma torç ailesine aittir ancak iki ayrı komple torç ürünü olarak ele alınmalıdır.

Özellik	LTM141	LT141
Operasyon	CNC / Mekanize	Manuel / Elde Taşınabilir
Meşale Geometrisi	Düz makine meşalesi	Açılı el feneri
Kontrolü Başlat	Makine kontrollü	Operatör tetikleyicisi
Montaj	Sabit CNC tutucu	Elde taşınan
Meşale Yüksekliği	CNC / THC kontrollü	Operatör kontrollü
Birincil Başvuru	Otomatik kesme	Manuel kesme

Bazı sarf malzemeleri aynı daha geniş LT141 sarf malzemesi ailesine ait olabilir.

Ancak makine torç kafaları, manuel torç kafaları, kulplar, konumlandırma tüpleri ve kablo düzenekleri otomatik olarak değiştirilebilir olarak değerlendirilmemelidir.

Dahili web sitesi bağlantıları için aşağıdaki gibi açıklayıcı çapalar kullanın:

LTM141 CNC Plazma Kesim Torcu

Ve

LT141 Manuel Plazma Kesim Torcu

her ikisini de basitçe LT141 olarak sunmak yerine.

CNC Plazma Kesim için Neden Özel 140A Makine Torcu Kullanılmalı?

140A CNC plazma sistemi, stabil montaj, tekrarlanabilir kesme geometrisi ve yüksek akımda çalışma için tasarlanmış bir torç gerektirir.

Düz Makine-Torç Geometrisi

LTM141 makine konfigürasyonu sabit bir CNC Z eksenine veya torç tutucuya kurulabilir.

Doğru kurulum aşağıdakilerin korunmasına yardımcı olur:

• Torç dikliği

• Tekrarlanabilir delme konumu

• Tutarlı kesme yüksekliği

• Stabil çentik genişliği

• Tekrarlanabilir parça boyutları

• Tahmin edilebilir kesme yönü

Makine Kontrollü Kesim

El fenerinden farklı olarak LTM141, plazma güç kaynağı ve CNC sistemi aracılığıyla kontrol edilir.

Tipik bir kesme döngüsü şunları içerir:

1. Torç konumlandırma

2. Başlangıç ​​yüksekliği algılama

3. Plazma başlangıcı

4. delici

5. Kesme hareketi

6. Torç yüksekliği ayarı

7. Ark durdurma

140A Kesim Platformu

LTM141, endüstriyel kesme uygulamaları için daha yüksek akımlı mekanize bir platform sağlar.

Gerçek çalışma akımı malzemeye, kalınlığa, sarf malzemelerine ve tüm plazma sisteminin doğrulanmış kesim tablosuna göre seçilmelidir.

LTM141 HF Plazma Kesim Sistemi Nasıl Çalışır?

LTM141 aşağıdakilerden oluşan eksiksiz bir mekanize plazma kesme sisteminin parçası olarak çalışır:

• Plazma güç kaynağı

• LTM141 makine torçu

• CNC denetleyici

• Basınçlı hava beslemesi

• Kesim masası

• İş bağlantısı

• İsteğe bağlı torç yüksekliği kontrol sistemi

Basınçlı hava torça girer ve torç kafası, hava tüpü, difüzör, elektrot ve kesme nozülünden akar.

Elektrik enerjisi gazı iyonize eder ve yüksek sıcaklıkta bir plazma arkı üretir.

Meme, plazma akışını, elektriksel olarak iletken malzemeyi eriten konsantre bir jet halinde daraltırken, yüksek hızlı gaz, erimiş metali çentikten uzaklaştırır.

LTM141'de HF Ark Başlatma Nasıl Çalışır?

LTM141, yüksek frekanslı bir ark başlatma sistemi kullanır.

HF ateşlemesi, ilk plazma arkının oluşturulmasına yardımcı olmak için yüksek frekanslı bir elektrik sinyali kullanır.

Bu nedenle plazma güç kaynağının uyumlu bir HF torç mimarisini desteklemesi gerekir.

HF, HF olmayan ve arkadan vuran plazma torçları, yalnızca benzer akım değerlerine sahip oldukları için birbirlerinin yerine kullanılabilir olarak düşünülmemelidir.

CNC Sistemleri için HF Kurulumunda Dikkat Edilecek Hususlar

HF başlatma yüksek frekanslı elektrik enerjisi ürettiğinden, CNC kurulumunda plazma güç kaynağı üreticisinin aşağıdaki tavsiyelerine uyulmalıdır:

• Topraklama

• İş bağlantısı

• CNC sinyal kablolaması

• Korumalı kablolar

• Güç ve sinyal kabloları arasındaki ayırma

• Torç kablosu yönlendirme

• Denetleyici kurulumu

Tüm elektrik mimarisini dikkate almadan, her CNC kontrol cihazının doğrudan bir HF plazma sistemine bağlanabileceğini varsaymayın.

LTM141 Komple Makine Torcu Yapılandırmaları

Mevcut INWELT ürün ailesi, çeşitli 6 m ve 12 m LTM141 makine-torç düzeneklerini içermektedir.

6 m Konfigürasyonlar

INWELT Kodu	Konfigürasyonu
IJWU0614	LTM141 / 6 m / 1/4G
IJWU0616	LTM141 / 6 m / 3/8G
IJWU0619	LTM141 / 6 m / M14×1
IJWU0606	LTM141 / 6 m / M16×1,5
IJWU0608	LTM141 / 6 m / Merkezi Adaptör

12 m Yapılandırmalar

INWELT Kodu	Yapılandırması
IJWU0612	LTM141 / 12m / 1/4G
IJWU0615	LTM141 / 12 m / 3/8G
IJWU0610	LTM141 / 12 m / M14×1
IJWU0609	LTM141 / 12 m / M16×1,5
IJWU0602	LTM141 / 12 m / Merkezi Adaptör

Bağlantı tipi ve kablo uzunluğu yedek parça ve OEM CNC torçları için önemli satın alma kriterleri olduğundan, bu komple torç konfigürasyonları belirgin bir şekilde gösterilmelidir.

LTM141 Makine Torç Kafası

Özel INWELT makine torç kafası:

INWELT Kodu: IJWA0618

Tanım:

LTM141 Makine Plazma Torç Kafası

Bu makineye özel bileşen, LTM141 sayfasında gösterilen ana yedek parçalardan biri olmalıdır.

Manuel LT141 torç kafası, LT141 taşınabilir ürün sayfasına taşınmalı veya ilgili manuel torç bileşeni olarak açıkça etiketlenmelidir.

LTM141 Fiberglas Konumlandırma Tüpü

Makine torç sistemi şunları içerir:

INWELT Kodu: IJHW0024

Referans: W0300144

Tanım:

Fiberglas Konumlandırma Tüpü / LTM

Bu konumlandırma tüpü düz makine torcu gövdesinin bir parçasını oluşturur ve CNC montajıyla ilgilidir.

Ekipman üreticileri ve sistem entegratörleri için konumlandırma tüpü, makine torç kafası ve montaj boyutlarıyla birlikte gösterilmelidir.

LTM141 Makine Torcu Boyut Çizimi Ekleme

Bir CNC makine torcu fiziksel kurulum boyutlarını sağlamalıdır.

INWELT aşağıdakileri gösteren bir teknik çizim eklemelidir:

• Torç gövde çapı

• Genel torç uzunluğu

• Kullanılabilir sıkıştırma bölümü

• Memeden kelepçeye mesafe

• Kablo çıkış konumu

• Minimum montaj boşluğu

Rakip boyutlarını kopyalamayın.

Gerçek LTM141 üretimini ölçün ve birinci taraf boyut verilerini yayınlayın.

Bu tür teknik bilgiler özellikle aşağıdakiler için faydalıdır:

• CNC plazma makinesi üreticileri

• Z ekseni entegrasyonu

• Güçlendirme projeleri

• Torç tutucu seçimi

• Otomatik kesme hücresi tasarımı

Mevcut Aralığa Göre LTM141 Standart Kesme Uçları

Daha geniş LT141/LTM141 sarf malzemesi platformunda çeşitli standart kesme ucu çapları bulunur.

Mevcut INWELT kodları şunları içerir:

Ø1,1 mm Kesme Ucu

INWELT Kodu: IJWV0617-11
Referans: PD0101-11

Ø1,4 mm Kesme Ucu

INWELT Kodu: IJWV0617-14
Referans: PD0101-14

Ø1,7 mm Kesme Ucu

INWELT Kodu: IJWV0617-17
Referans: PD0101-17

Ø1,9 mm Kesme Ucu

INWELT Kodu: IJWV0617-19
Referans: PD0101-19

Karşılaştırılabilir A141 tipi torç sistemleri genellikle farklı akım aralıkları için farklı nozul çapları kullanır.

INWELT, mevcut ilişkiyi yetkili olarak yayınlamadan önce kendi amper-nozul eşlemesini doğrulamalıdır.

140A'da Hangi Kesme Ucu Kullanılmalıdır?

LT141/LTM141 sarf malzemesi ailesi Ø1,1, Ø1,4, Ø1,7 ve Ø1,9 mm kesme uçlarını içerir.

Endüstri A141 sistemleri genellikle bu gruptaki üst 140A çalışma aralığına yakın en büyük standart nozulu kullanır.

Ancak INWELT nihai spesifikasyonu kendi mühendislik verilerine ve kesme testlerine dayandırmalıdır.

En güçlü nihai sarf malzemesi tablosu şunları içerecektir:

INWELT Kodu	Uç Çapı	Doğrulanmış Akım	Elektrodu	Difüzör	Süreci
IJWV0617-11	Ø1,1 mm	Doğrulamak	Eşleşen Parça	Eşleşen Parça	Standart Kesim
IJWV0617-14	Ø1,4 mm	Doğrulamak	Eşleşen Parça	Eşleşen Parça	Standart Kesim
IJWV0617-17	Ø1,7 mm	Doğrulamak	Eşleşen Parça	Eşleşen Parça	Standart Kesim
IJWV0617-19	Ø1,9 mm	Doğrulamak	Eşleşen Parça	Eşleşen Parça	Standart Kesim

Onaylandıktan sonra aynı eşlemeyi aşağıdakiler arasında tutarlı bir şekilde kullanın:

• Ürün sayfası

• Teknik katalog

• ERP sistemi

• Yedek parça listesi

• Ambalajlama

• Distribütör belgeleri

LTM141 Genişletilmiş Kesme Uçları

Ürün ailesi çok sayıda genişletilmiş kesme ucu içerir.

Ø1,4 mm Uzatılmış Uç

INWELT Kodu: IJWV0673-14
Referans: PD0117-14

Ø1,7 mm Uzatılmış Uç

INWELT Kodu: IJWV0673-17
Referans: PD0117-17

Ø1,9 mm Uzatılmış Uç

INWELT Kodu: IJWV0673-19
Referans: PD0117-19

Daha geniş aile ayrıca şunları içerir:

IJWV0677 / PD0111 – Uzatılmış Uç / 50A

Uzatılmış sarf malzemeleri, standart uzunluktaki uçların kesme konumuna kolayca erişemediği durumlarda ek erişim sağlar.

CNC uygulamalarında uç uzunluğunun değiştirilmesi torç ön geometrisini de değiştirir.

Bu nedenle, uzatılmış sarf malzemeleri kullanılmadan önce kesme yüksekliği ve sarf malzemesi yığınının tamamı doğrulanmalıdır.

LTM141 Standart Plazma Elektrodu

Standart elektrot:

INWELT Kodu: IJWC0617
Referans: PR0101

Elektrot, elektrik enerjisini torç aracılığıyla aktarır ve plazma kesimi sırasında yavaş yavaş aşınır.

Aşırı erozyon aşağıdakilere neden olmadan elektrodu değiştirin:

• Zor ark başlangıcı

• Kararsız plazma arkı

• Hızlandırılmış nozul aşınması

• Tutarsız kesim

• Başarısız başlangıçlar

Otomatik üretim için elektrot aşınması düzenli olarak izlenmelidir çünkü tekrarlanan delme sarf malzemesi ömrünü kısaltabilir.

LTM141 Genişletilmiş Elektrot

Mevcut aile şunları içerir:

INWELT Kodu: IJWC0672
Referans: PR0116

Bu, karşılık gelen genişletilmiş sarf malzemeleriyle kullanılan genişletilmiş elektrot konfigürasyonudur.

Mevcut yayın sayfası bu bileşeni 'Plazma LT101' olarak etiketliyor ve parça resmi olarak LT101–151 ailesiyle paylaşılıyorsa bu durumun düzeltilmesi gerekiyor.

Gerçek ERP/BOM verileriyle eşleşen bir ürün ailesi açıklaması kullanın.

LTM141 Standart Difüzör

Mevcut standart difüzör:

INWELT Kodu: IJWG0617
Referans: PE0101

Difüzör, elektrot ve kesme ucu etrafındaki proses gazı dağıtımını kontrol eder.

Kararlı gaz akışı aşağıdakilerin korunmasına yardımcı olur:

• Plazma ark kararlılığı

• Sarf malzemesi soğutma

• Plazma jet şekli

• Tutarlı çentik geometrisi

Difüzör çatlamış, bozulmuş, yanmış veya aşırı derecede kirlenmişse değiştirin.

Yayınlamadan Önce Genişletilmiş Difüzörü Doğrulayın

Mevcut canlı sayfa listeleri:

IJWG0619 / PE0103

ancak bunu şöyle tanımlıyor:

Difüzör LT151

Aynı daha geniş sarf malzemesi ailesi LT101–151 parçaları içerdiğinden, bu difüzörün LTM141 genişletilmiş sarf malzemesi yapılandırmaları için resmi olarak onaylanıp onaylanmadığını doğrulayın.

Doğrulandıktan sonra şu şekilde yayınlayın:

INWELT Kodu → Referans → Bileşen → Uyumlu Torç Modelleri → Proses

belirsiz bir tek model açıklaması kullanmak yerine.

LTM141 Hava Borusu

Mevcut ürün ailesi şunları içerir:

INWELT Kodu: IJAO0779

Tanım:

Hava Tüpü / LT141–151

Hava tüpü proses gazının torç ön ucuna yönlendirilmesine yardımcı olur.

Bileşeni temiz ve doğru şekilde takılı tutun.

Hasar görmüş veya yanlış konumlandırılmış bir hava tüpü gaz akışını bozabilir ve plazma stabilitesini olumsuz yönde etkileyebilir.

LTM141 Dış Nozul ve Tespit Bileşenleri

Mevcut ürün ailesi şunları içerir:

IJWT0618 / PC0102 – Dış Nozul / LT141

Ve

IJWT0697 / PC0131 – Dış Nozul / LT141–151

Doğru dış nozul, seçilen kesme veya temaslı kesme işlemine uygun olmalıdır.

Aşağıdakileri gösteriyorlarsa ön uç bileşenleri değiştirin:

• Çatlama

• Yanık hasarı

• İplik hasarı

• Ağır kirlenme

• Önemli deformasyon

LTM141 Stand-Off, Temaslı Kesme ve Oluk Açma Aksesuarları

Daha geniş olan LT141/LTM141 ailesi, çeşitli ön uç konumlandırma aksesuarlarını içerir.

Mevcut parçalar şunları içerir:

IJTN0079 / CV0013 – Oluk Açma Ara Parçası

IJTN0070 / CV0014 – Dört Noktalı Ara Parça

IJTN0078 / CV0012 – Çift Noktalı Ara Parça

IJTN0077 / CV0011 – Ara Parça Yayı

IJTN0095 / CV0039 – İzolatörlü Dört Noktalı Taç Kalkan

IJTN0089 / CV0023 – Kontak Kesici Ara Parça

Stand-Off Kesim

Stand-off aksesuarları, nozul ile çalışma mesafesinin kontrollü bir şekilde korunmasına yardımcı olur.

Kontak Kesimi

Temas kesen bileşenler farklı bir ön uç geometrisi kullanır.

Oyuk açma

Oluk açma, iş parçasını tamamen kesmeden malzemeyi çıkarır.

Kesme, temas ve oluk açma parçalarını karıştırmak yerine her işlem için doğru ön uç yığınını kullanın.

LTM141 Plazma Oluk Açma

Daha geniş A141 tipi sarf malzemesi platformu, özel bir oluk açma işlemi içerir.

Oluk açma aşağıdakiler için kullanılabilir:

• Kaynak kaldırma

• Kusur giderme

• Geri oyma

• Ortak hazırlık

• Onarım işi

Bir CNC/makine torcu sayfası için oluk açmayı yalnızca şu durumlarda teşvik edin:

• Plazma güç kaynağı oluk açmayı destekler

• Doğru oluk açma sarf malzemeleri takılı

• Otomatik sistem gerekli torç hareketini destekler

Konfigürasyon özel olarak onaylanmadıkça normal bir kesme ucunu oluk açma ucu olarak kullanmayın.

LTM141 Makine Kablo Düzenekleri

Mevcut LTM141 makine torç sistemi, özel 6 m'lik makine kablosu düzeneklerini içerir.

Merkezi Adaptör Makine Kablosu

INWELT Kodu: IJWO10316071-00

Tanım:

LTM141–151 / 16 mm² / 6 m / Merkezi Adaptör

Dişli Makine Kablosu

INWELT Kodu: IJWO10316077-00

Tanım:

LTM141–151 / 16 mm² / 6 m / Dişli Bağlantı

Bu makine kabloları birincil LTM141 yedek parça tablosunda kalmalıdır.

Manuel LT141 kabloları, LT141 el tipi ürün sayfasına taşınmalı veya ilgili manuel torç parçaları olarak açıkça etiketlenmelidir.

LTM141 Konnektör Adaptör Seçenekleri

LTM makine torç sistemi çeşitli adaptörler içerir.

1/8G'den 1/4G'ye

INWELT Kodu: IJAU5698

1/8G'den 3/8G'ye

INWELT Kodu: IJAU5697

1/8G'den M14×1'e

INWELT Kodu: IJAU5699

1/8G'den M16×1,5'e

INWELT Kodu: IJAU5690

Bu adaptör seçenekleri farklı plazma güç kaynağı arayüzlerinin desteklenmesine yardımcı olur.

Eşleşen bir iplik tek başına torçla tam uyumluluğu doğrulamaz.

LTM141 5 Pimli Merkezi Adaptör

Ürün ailesi ayrıca şunları içerir:

INWELT Kodu: IJAY0089
Referans: FY0023

Tanım:

5-Pinli Plazma Torç-Yan Merkezi Adaptör

Kurulumdan önce şunları doğrulayın:

• Pin işlevleri

• Pilot ark devresi

• Başlatma sinyali

• Güvenlik devresi

• Gaz/akım arayüzü

Mekanik uyum tek başına yeterli değildir.

LTM141 CNC Plazma Kesici Uyumluluğu Nasıl Kontrol Edilir

LTM141'i yalnızca plazma kesici 140A değerinde olduğu için seçmeyin.

Birkaç koşulun eşleşmesi gerekir.

HF Başlatmayı Onaylayın

Plazma güç kaynağının bir HF torcunu desteklemesi gerekir.

Nominal Akımı Onaylayın

LTM141, 140A olarak derecelendirilmiştir.

Torcu ve sarf malzemelerini doğrulanmış limitleri dahilinde çalıştırın.

Arka Konektörü Onaylayın

Mevcut konfigürasyonlar şunları içerir:

• 1/4G

• 3/8G

• M14×1

• M16×1,5

• Merkezi adaptör

Pilot Ark Devresini Doğrulayın

Pilot ark bağlantısı plazma güç kaynağına uygun olmalıdır.

CNC Başlatma Arayüzünü Onaylayın

Plazma sisteminin aşağıdakileri nasıl işlediğini kontrol edin:

• Plazma başlangıcı

• Ark transferi

• Ark-tamam sinyali

• Arıza sinyalleri

• Torç yüksekliği kontrol arayüzü

Sipariş Vermeden Önce Makine Bilgilerini Sağlayın

Değiştirme veya OEM projeleri için şunları sağlayın:

• Plazma güç kaynağı üreticisi

• Makine modeli

• Nominal çıkış akımı

• Mevcut meşale modeli

• Ana konnektör fotoğrafları

• Pilot ark konnektörü fotoğrafları

• CNC denetleyici

• Gerekli kablo uzunluğu

• Gerekli montaj boyutları

Bu, uyumlu makine markalarının evrensel bir listesini yayınlamaktan daha güvenilirdir.

---

Yedek Parça Detayları:

Makine Meşalesi

Kod		Ref.		Tanım			Kod	Ref.	Tanım
IJWU0614		Plazma kesme atuo torcu LTM141/6m 1/4G					IJWU0612		Plazma kesme atuo torçu LTM141/12m 1/4G
IJWU0616		Plazma kesme atuo torçu LTM141/6m 3/8G					IJWU0615		Plazma kesme atuo torçu LTM141/12m 3/8G
IJWU0619		PA0103		Plazma kesme atuo torcu LTM141/6m M14×1			IJWU0610	PA0104	Plazma kesme atuo torçu LTM141/12m M14×1
IJWU0606		PA0145		Plazma kesme atuo torcu LTM141/6m M16×1,5			IJWU0602	PA0146	Plazma kesme atuo torç LTM141/12m merkezi adaptör
IJWU0608		Plazma kesme atuo torçu LTM141/6m merkezi adaptör					IJWU0609		Plazma kesme atuo torcu LTM141/12m M16×1,5
Konum			Kod		Ref.	Tanım
1			IJTN0079		CV0013	Oluk açma ara parçası/LT141-150
2			IJTN0070		CV0014	Dört köşeli ara parçası/LT100-150
3			IJTN0078		CV0012	Çift sivri ara parça/LT100-150
4			IJTN0077		CV0011	Ara parça yayı LT100-150
5			IJWT0618		PC0102	Dış nozul LT141
6			IJTN0095		CV0039	İzolatörlü dört noktalı taç kalkanı/LT101-141
7			IJTN0089		CV0023	Temaslı kesme için ara parça/LT101-141
8			IJWT0697		PC0131	Dış nozul LT141-151
9						Uç
9.1			IJWV0617-11		PD0101-11	İpucu Φ1,1mm/LT101-141
9.2			IJWV0617-14		PD0101-14	Uç Φ1,4mm/LT101-141
9.3			IJWV0617-17		PD0101-17	Uç Φ1,7mm/LT101-141
9.4			IJWV0617-19		PD0101-19	İpucu Φ1,9mm/LT101-141
10			IJWG0617		PE0101	Difüzör LT101-141
11			IJWC0617		PR0101	Elektrot Plazma LT101-141
12			IJAO0779			Hava tüpü/LT141-151
13			IJTN0000			Kilitleme somunu
14			IJTN0014		CV0008	Temaslı kesme aparatı/LT100-151
15			IJTN0015		CV0009	Uzun temaslı kesme ataşmanı/LT100-151
16						Uç
16.1			IJWV0673-14		PD0117-14	Uzatılmış uç Φ1,4mm/LT101-151
16.2			IJWV0673-17		PD0117-17	Uzatılmış uç Φ1,7mm/LT101-151
16.3			IJWV0673-19		PD0117-19	Uzatılmış uç Φ1,9mm/LT101-151
16.4			IJWV0677		PD0111	Uzatılmış uç 50A/LT101-151
17			IJWG0619		PE0103	Difüzör LT151
18			IJWC0672		PR0116	Genişletilmiş elektrot Plazma LT101
19			IJWA0666			Plazma torç kafası LT141
19a			IJGU0697		EA0131	'O' halkası Φ18.77x1.78m min silikon
19b			IJWG9018			Frontin izolatörü/LT141-151
20			IJHW0046			Plazma kolu kılavuzu/ASerisi/Kırmızı
21			IJIK0733			Koruma parçası/Plazma/Sarı
22			IJIR0081		185.0031	Tetiklemek
23			IJIK0805			Ortak/büyük/yeni tip
24						Kablo montajı
24.1			IJWO00316071-00			Kablo düzeneği/LT141-151/16MQ/6M merkez adaptör
24.2			IJWO00316077-00			Kablo düzeneği/LT141-151/16MQ/6MATT.1/8G
24.3			IJWO10316071-00			Kablo düzeneği/LTM141-151/16MQ/6Mcenter adaptörü
24.4			IJWO10316077-00			Kablo düzeneği/LTM141-151/16MQ/6MATT.1/8G
24.5			IJWO0600			Kablo düzeneği LT141-1516M merkezi adaptör
25			IJDH6017			Plazma Anahtarı
26			IJWA0618			Plazma torç kafası LTM141
26a			IJHW0024		W0300144	Fiberglas konum tüpü/LTM
27						Kablo montajı LTM
27.1			IJAU5698			Bağlantı adaptörü 1/8G-1/4G
27.2			IJAU5697			Bağlantı adaptörü 1/8G-3/8G
27.3			IJAU5699			Bağlantı adaptörü 1/8G-M14×1
27.4			IJAU5690			Bağlantı adaptörü 1/8G-M16×1,5
28 IJAY0089 FY0023 Merkezi adaptör torç tarafı Plazma 5 pimli
29 IJTN0088 CV0022 Dairesel kesme aparatı/LT100-151

---

LTM141 ve CNC Torç Yükseklik Kontrolü

Bir CNC plazma sistemi, doğru kesme mesafesini korumak için otomatik torç yükseklik kontrolünü kullanabilir.

Olası sistemler şunları içerir:

• Ark voltajı THC

• Yüzer kafalı algılama

• Mekanik başlangıç ​​yüksekliği algılama

• Diğer uyumlu yükseklik kontrol sistemleri

Ark Gerilimi THC

Plazma arkı oluşturulduktan sonra uyumlu bir THC, programlanan kesme yüksekliğini korumanın bir parçası olarak ark voltajını kullanabilir.

Doğru voltaj şunlara bağlıdır:

• Plazma güç kaynağı

• Akım

• Malzeme

• Plaka kalınlığı

• Sarf malzemeleri

• Kesme hızı

HF ve THC Entegrasyonu

LTM141 HF ateşleme kullandığından makine üreticisinin plazma güç kaynağı üreticisinin topraklama ve kablo yönlendirme gereksinimlerine uyması gerekir.

Doğrulanmış sistem düzeyinde veriler olmadan evrensel THC kablolama veya voltaj ayarlarını yayınlamayın.

Delme Yüksekliği ve Kesme Yüksekliği

Mekanize plazma kesmede normalde delme ve sürekli kesme için farklı yükseklikler kullanılır.

Delme Yüksekliği

Ark başlangıçta plakaya nüfuz ederken erimiş metal yukarı doğru dışarı atılır.

Doğru delme yüksekliği, ön uç sarf malzemelerindeki erimiş metal hasarını azaltmaya yardımcı olur.

Kesme Yüksekliği

Delme tamamlandıktan sonra torç programlanan kesme yüksekliğine hareket eder.

Yanlış kesme yüksekliği şunlara neden olabilir:

• Aşırı eğim

• Geniş çentik

• Ağır cüruf

• Azaltılmış sarf malzemesi ömrü

• Zayıf boyutsal tekrarlanabilirlik

Tüm plazma sisteminden doğrulanmış parametreleri kullanın.

LTM141 Ne Kadar Kalın Kesebilir?

Torcun kendisi tek bir evrensel maksimum kesme kalınlığını belirlemez.

Gerçek kesme kapasitesi şunlara bağlıdır:

• Plazma güç kaynağı

• Giriş gücü

• Malzeme

• Gerçek akım

• Kesme ucu çapı

• Hava basıncı

• Hava akışı

• Seyahat hızı

• Delme yüksekliği

• Kesme yüksekliği

• Sarf malzemesi durumu

• Gerekli kenar kalitesi

Profesyonel plazma spesifikasyonları aşağıdakileri birbirinden ayırmalıdır:

Önerilen Kesme Kapasitesi

Uygun hız ve kenar kalitesi ile verimli işlenebilecek malzeme kalınlığı.

Maksimum Kesme Kapasitesi

Daha düşük hızda kesilebilen daha kalın malzeme.

Kıdem Kapasitesi

Genellikle daha düşük kenar kalitesiyle ayrılabilen maksimum malzeme kalınlığı.

Bu nedenle belirli LTM141 kalınlık rakamları yalnızca INWELT komple sistem kesme testiyle desteklendiğinde yayınlanmalıdır.

INWELT LTM141 CNC Kesim Tablosu Oluşturun

Birinci taraf kesim tablosu bu sayfa için en güçlü teknik ve GEO varlıklarından biri olacaktır.

Önerilen alanlar şunları içerir:

Parametre Verileri	Yayınlanacak
Malzeme	Yumuşak Çelik / Paslanmaz Çelik / Alüminyum
Kalınlık	Test edilen kalınlık
Akım	Gerçek test edilmiş akım
İpucu Kodu	INWELT parça numarası
Uç Çapı	mm
Hava Basıncı	çubuk
Hava akışı	L/dak
Seyahat Hızı	mm/dak
Delme Yüksekliği	mm
Delme Gecikmesi	saniye
Kesme Yüksekliği	mm
Kerf Genişliği	mm
Kesim Sonucu	Önerilen / Maksimum / Kıdem

Rakip kesme parametrelerini kopyalamak yerine ölçülen INWELT verilerini kullanın.

LTM141 için Önerilen Hava Beslemesi

Mevcut INWELT LTM141 spesifikasyonu basınçlı hava kullanır.

Önerilen çalıştırma verileri şunları içerir:

• Proses Gazı: Basınçlı Hava

• Gaz Basıncı: Yaklaşık. 4,5–5,0 bar

• Gaz Akışı: Yaklaşık. 220 L/dak

• Önerilen Akış Sonrası: Yaklaşık. 140 saniye

Temiz ve Kuru Basınçlı Hava Kullanın

Nem, kompresör yağı ve parçacıklar aşağıdakileri olumsuz etkileyebilir:

• Ark kararlılığı

• Elektrot ömrü

• Kesici uç ömrü

• Tutarlılığı kesin

Uygun filtreleme ve nem ayırma kullanın.

Gaz Akışı Sırasında Basıncı Kontrol Edin

Statik basınç, gerçek çalışma basıncından farklı olabilir.

Filtreler, regülatörler, bağlantı parçaları ve uzun hortumlar basınç kaybı yaratabilir.

Hava beslemesini tüm plazma kesme sisteminin çalışma prosedürüne göre ayarlayın.

LTM141 Hangi Malzemeleri Kesebilir?

Uyumlu bir plazma sistemine bağlandığında LTM141, aşağıdakiler de dahil olmak üzere elektriksel olarak iletken malzemeleri işleyebilir:

• Yumuşak çelik

• Karbon çeliği

• Paslanmaz çelik

• Alüminyum

• Bakır

• Pirinç

• Galvanizli çelik

Gerçek kesme hızı, kenar kalitesi ve pratik kalınlık, plazma sisteminin tamamına bağlıdır.

LTM141 CNC Torcu için Tipik Uygulamalar

LTM141, aşağıdakiler de dahil olmak üzere yüksek akımlı otomatik plazma kesme uygulamaları için uygundur:

• CNC plazma kesim masaları

• Otomatik profil kesme

• Yapısal çelik imalat

• Ağır makine imalatı

• İnşaat ekipmanları

• Tarım ekipmanları

• Kamyon ve treyler imalatı

• Demiryolu bileşenleri

• Gemi yapımı

• Plaka işleme sistemleri

• Endüstriyel üretim hücreleri

• Ağır metal imalat

Nihai torç seçimi, yalnızca uygulama adı yerine her zaman plazma güç kaynağına ve makine arayüzüne göre yapılmalıdır.

CNC Üretimi için LTM141 Bakımı

Otomatik üretimde sarf malzemesinin tutarlı olması önemlidir çünkü aşınmış bir bileşen tekrarlanan her parçayı etkileyebilir.

Elektrodu inceleyin

Elektrodu aşırı aşınma açısından izleyin.

Şiddetli erozyonun kötü çalışmaya neden olması veya nozüle zarar vermesi durumunda değiştirin.

Kesme Ucunun İncelenmesi

Şunları kontrol edin:

• Genişletilmiş nozül açıklığı

• Oval delik

• Yanık hasarı

• Ağır kirlenme

Difüzörü inceleyin

Gaz geçişlerini temiz tutun.

Çatlamış veya ısıdan zarar görmüş bileşenleri değiştirin.

Hava Tüpünü İnceleyin

Hava tüpünün doğru takıldığından ve hasarsız olduğundan emin olun.

Makine Torcu Kafasını Muayene Edin

Kontrol etmek:

• Konular

• Sızdırmazlık yüzeyleri

• O-halka durumu

• Isı hasarı

• Gaz kaçağı

Torç Kablosunu İnceleyin

CNC hareketinin şunları yapmadığından emin olun:

• Kabloyu uzatın

• Liderliği ez

• Sıkı kıvrımlar yaratın

• Portala veya Z eksenine müdahale

---

Kataloğumuz:

INWELT PLAZMA TORÇ KATALOG.pdf

---

Yaygın LTM141 CNC Kesim Sorunları

Zor HF Ark Başlatma

Kontrol etmek:

• Elektrot durumu

• Kesme ucu

• HF devresi

• Hava basıncı

• İş bağlantısı

• Meşale konektörü

Aşırı Eğim

Kontrol etmek:

• Torç dikliği

• Kesme yüksekliği

• Meme aşınması

• Kesme hızı

Ağır Cüruf

Kontrol etmek:

• Kesme hızı

• Kesme akımı

• Malzeme kalınlığı

• Gaz akışı

• Kesme yüksekliği

Kısa Sarf Malzemesi Ömrü

Olası nedenler şunları içerir:

• Kirlenmiş basınçlı hava

• Yanlış nozul/akım kombinasyonu

• Yanlış delme yüksekliği

• Aşırı piercing

• Aşınmış elektrot

Tutarsız Parça Boyutları

İncelemek:

• Torç montajı

• Kesme yüksekliği

• CNC boşluğu

• Kerf telafisi

• Sarf malzemesi durumu

• Kesme hızı

Her boyutsal sorun plazma torcundan kaynaklanmaz.

LTM141 Distribütör ve Satış Sonrası Tedarik için Sarf Malzemeleri

Profesyonel bir LTM141 satış sonrası programı şunları içerebilir:

• Standart kesme ipuçları

• Genişletilmiş kesme uçları

• Oluk açma ipuçları

• Standart elektrotlar

• Genişletilmiş elektrotlar

• Standart difüzörler

• Genişletilmiş difüzörler

• Hava tüpleri

• Dış nozullar

• Temas kesici bileşenler

• Stand-off kılavuzları

• Makine torç kafaları

• O-halkalar

• Fiberglas konumlandırma tüpleri

• Makine kablo düzenekleri

• Konektör adaptörleri

• Merkezi adaptörler

INWELT parça numaralarının tam olarak yayınlanması, değiştirme hatalarının azaltılmasına yardımcı olur ve distribütörler ve CNC ekipman üreticileri için tekrarlı satın alma işlemlerini kolaylaştırır.

INWELT'ten OEM LTM141 CNC Plazma Meşale İmalatı

INWELT, aşağıdakiler de dahil olmak üzere profesyonel B2B müşterilerine plazma kesme torçları ve yedek bileşenler tedarik etmektedir:

• CNC plazma makinesi üreticileri

• Plazma güç kaynağı üreticileri

• CNC sistem entegratörleri

• Kaynak ve kesme ekipmanı markaları

• İthalatçılar

• Distribütörler

• Toptancılar

• Endüstriyel tedarikçiler

• Satış sonrası sarf malzemesi şirketleri

Hedef plazma sistemine ve makine arayüzüne göre OEM ve ODM konfigürasyonları geliştirilebilir.

OEM ve Özel Etiket Seçenekleri

Özelleştirme şunları içerebilir:

• Müşteri markalaması

• Ürün etiketleri

• Makine torcu konfigürasyonu

• 6 m veya 12 m torç kablosu

• 1/4G bağlantısı

• 3/8G bağlantısı

• M14×1 bağlantısı

• M16×1,5 bağlantısı

• Merkezi adaptör

• Kablo düzenekleri

• Sarf malzemesi kitleri

• Özel etiketli ambalaj

• Teknik dokümantasyon

• Barkod ve karton gereksinimleri

OEM projeleri için plazma güç kaynağı özelliklerini, CNC kontrol cihazını, konnektör gereksinimlerini, montaj boyutlarını ve tahmini satın alma miktarını sağlayın.

Neden INWELT'ten LTM141 Makine Torçlarını Tedarik Etmelisiniz?

LTM141 platformu, eksiksiz makine torcu konfigürasyonlarını ayrıntılı bir sarf malzemesi ve bağlantı sistemiyle birleştirir.

Mevcut ürün ailesi şunları içerir:

• Çoklu 6 m makine torcu konfigürasyonları

• Çoklu 12 m makine torcu konfigürasyonları

• Ø1,1 / Ø1,4 / Ø1,7 / Ø1,9 mm standart uçlar

• Genişletilmiş kesme uçları

• Standart elektrot

• Genişletilmiş elektrot

• Difüzörler

• Hava tüpü

• Dış nozullar

• Temas kesici aksesuarlar

• Oluk açma aksesuarları

• Özel makine torç kafası

• Fiberglas konumlandırma tüpü

• Makine kablo düzenekleri

• Çoklu iplik adaptörleri

• 5 pinli merkezi adaptör

Profesyonel alıcılar için, torç ve yedek bileşenlerin tek bir tedarikçiden temin edilmesi, satın alma, envanter ve satış sonrası desteği kolaylaştırabilir.

LTM141 CNC Plazma Torcu Hakkında Sıkça Sorulan Sorular

INWELT LTM141'in amper değeri nedir?

LTM141 olarak derecelendirilmiştir . 140A , mevcut INWELT teknik spesifikasyonuna göre

LTM141 görev döngüsü nedir?

Mevcut spesifikasyon %60'ı listeliyor.

LTM141 el feneri mi yoksa makine feneri mi?

LTM141 bir CNC / mekanize makine torçudur.

İlgili LT141 manuel el tipi versiyondur.

LTM141 HF ateşlemeyi kullanıyor mu?

Evet.

LTM141, yüksek frekanslı ark başlatmayı kullanır.

LTM141 hangi gazı kullanıyor?

Mevcut konfigürasyon basınçlı hava kullanıyor.

LTM141 hangi hava basıncını gerektirir?

Yaklaşık 4,5–5,0 bar.

LTM141 hangi hava akışını gerektirir?

Mevcut INWELT spesifikasyonu yaklaşık 220 L/dak'yı listeliyor.

Hangi akış sonrası süre önerilir?

yaklaşık 140 saniye . Mevcut INWELT spesifikasyonuna göre

Hangi kablo uzunlukları mevcut?

Mevcut ürün ailesi şunları içerir:

• 6 m

• 12 m

Hangi bağlayıcı seçenekleri mevcut?

Mevcut yapılandırmalar şunları içerir:

• 1/4G

• 3/8G

• M14×1

• M16×1,5

• Merkezi adaptör

Hangi kesme ucu boyutları mevcuttur?

Mevcut sarf malzemesi ailesi şunları içerir:

• Ø1,1 mm

• Ø1,4 mm

• Ø1,7 mm

• Ø1,9 mm

Uzatılmış Ø1,4, Ø1,7 ve Ø1,9 mm uçlar da mevcuttur.

140A'da hangi uç kullanılmalıdır?

Daha geniş A141 tipi sarf malzemesi ailesi genellikle Ø1,9 mm'yi üst akım aralığıyla ilişkilendirir.

INWELT, bu ilişkiyi yetkili olarak yayınlamadan önce kendi doğrulanmış amper-nozul eşlemesini doğrulamalıdır.

LTM141 hangi elektrodu kullanıyor?

Standart elektrot:

IJWC0617 / PR0101

Uzatılmış elektrot:

IJWC0672 / PR0116

LTM141 hangi makine torç kafasını kullanıyor?

Mevcut INWELT makine kafası:

IJWA0618

LTM141 hangi konumlandırma tüpünü kullanıyor?

Mevcut ürün ailesi listeleri:

IJHW0024 / W0300144 – Fiberglas Konumlandırma Tüpü

LTM141 herhangi bir 140A CNC plazma kesiciyle kullanılabilir mi?

HAYIR.

HF başlatma sistemi, konnektör, pilot ark devresi, kontrol arayüzü ve güç kaynağı mimarisi de aynı olmalıdır.

LTM141 torç yükseklik kontrolünü destekliyor mu?

Uyumlu THC ekipmanı kullanılarak CNC sistemlerine entegre edilebilir.

Tam THC konfigürasyonu plazma güç kaynağına ve CNC kontrolörüne bağlıdır.

LTM141 paslanmaz çeliği kesebilir mi?

Evet, uyumlu bir plazma güç kaynağı ve uygun kesme parametreleriyle kullanıldığında.

LTM141 alüminyumu kesebilir mi?

Evet.

Alüminyum elektriksel olarak iletkendir ve uygun bir plazma sistemi kullanılarak plazma kesimi yapılabilir.

LTM141 ne kadar kalın kesebilir?

Yalnızca torçla belirlenen evrensel bir kalınlık yoktur.

Tüm plazma kesme sisteminden doğrulanmış önerilen, maksimum ve ayırma verilerini kullanın.

LTM141 oluk açma için kullanılabilir mi?

İlgili sarf malzemesi ailesi oluk açma bileşenlerini içerir.

Plazma güç kaynağı ve otomatik proses aynı zamanda oluk açmayı da desteklemelidir.

LTM141 ve LT141 arasındaki fark nedir?

LTM141 makine/CNC konfigürasyonudur.

LT141 manuel/el tipi konfigürasyondur.

INWELT, OEM LTM141 makine torçları sunuyor mu?

Evet.

Nitelikli CNC ekipman üreticileri, sistem entegratörleri, distribütörler ve ithalatçılar için OEM/ODM, özel etiket, konnektör, kablo ve sarf malzemesi kiti konfigürasyonları mevcuttur.

INWELT LTM141 CNC Plazma Kesim Torcu için Fiyat Teklifi İsteyin

Daha hızlı uyumluluk onayı için şunları sağlayın:

• Plazma güç kaynağı üreticisi ve modeli

• Nominal çıkış akımı

• Mevcut meşale modeli

• HF başlangıç ​​yöntemi

• CNC denetleyici

• Ana konnektör fotoğrafları

• Pilot ark bağlantısı

• Gerekli torç kablosu uzunluğu

• Gerekli montaj boyutları

• Kesme veya oluk açma gereksinimi

• Sarf malzemesi gereksinimleri

• Tahmini satın alma miktarı

• INWELT veya özel etiketli markalama

INWELT daha sonra CNC plazma kesme sisteminiz için uygun LTM141 makine torcu, konektör, kablo ve sarf malzemesi konfigürasyonunu onaylayabilir.
