Torce per taglio plasma per sistemi di taglio manuali e meccanizzati
INWELT fornisce soluzioni di torce per taglio plasma per applicazioni di taglio dei metalli sia manuali che montate su macchina.
La gamma comprende torce compatte per riparazioni e uso in officina, configurazioni di torce manuali a capacità maggiore e torce per macchina diritte per sistemi di taglio al plasma meccanizzati e CNC compatibili.
Invece di selezionare una torcia solo in base all’aspetto o all’amperaggio pubblicizzato, gli acquirenti professionisti dovrebbero abbinare il sistema torcia completo alla fonte di alimentazione al plasma.
Importanti fattori di compatibilità includono:
Corrente di taglio nominale
Metodo di innesco dell'arco
Connettore torcia
Cablaggio di trigger e controllo
Configurazione ad arco pilota
Requisiti di gas plasma o aria compressa
Metodo di raffreddamento
Lunghezza del cavo
Funzionamento manuale o montato su macchina
INWELT può aiutare distributori, produttori di apparecchiature e acquirenti industriali a confermare questi requisiti prima di ordinare.
Esplora la gamma di torce per taglio al plasma INWELT
INWELT organizza il proprio portafoglio di torce al plasma in diverse famiglie di prodotti per diverse fonti di alimentazione e applicazioni di taglio.
La serie LT comprende configurazioni manuali e orientate alla macchina per apparecchiature di taglio al plasma compatibili.
Gli attuali modelli INWELT includono famiglie di torce come le configurazioni di torce per macchina LT50, LT70, LT100 e LTM.
A seconda del modello, queste torce sono progettate per il funzionamento con raffreddamento ad aria e diverse capacità di corrente.
La serie LT è adatta agli acquirenti che richiedono:
Torce a sostituzione manuale
Configurazioni di torce meccanizzate
Molteplici classi di amperaggio
Gruppi torcia completi
Materiali di consumo sostitutivi corrispondenti
Controllare sempre le specifiche del singolo modello LT prima di selezionare una torcia.
La gamma PT/IPT comprende configurazioni di torce al plasma compatte e di media capacità per il taglio sia manuale che CNC.
I modelli INWELT includono IPT20C, IPT40, IPT60, IPT100 e versioni con torcia per macchina come IPTM60 e IPTM100.
Questa famiglia è particolarmente utile quando un acquirente deve specificare:
Avviamento HF o non HF
Torcia manuale o per macchina
Funzionamento aria/N₂
Diverse lunghezze dei cavi
Configurazione connettore posteriore
Cablaggio trigger/controllo
Poiché diversi modelli di torce possono sembrare simili, è necessario verificare sempre la compatibilità della macchina prima della sostituzione.
La categoria PANA comprende formati familiari di torce al plasma manuali e per macchina come le configurazioni SG51, AG60, P80 e PM80.
Questi modelli coprono diverse classi attuali e sistemi di avviamento e sono comunemente utilizzati con macchine da taglio al plasma compatibili per officina e fabbricazione.
La gamma PANA è utile per:
Gruppi torcia di ricambio
Consumabili comuni del plasma
Fabbricazione manuale
Applicazioni di riparazione
Taglio macchina compatibile
Programmi aftermarket dei distributori
Non dare per scontato che le configurazioni SG, AG e P80 siano intercambiabili semplicemente perché vengono utilizzate su macchine al plasma di dimensioni simili. I materiali di consumo, la corrente nominale, il sistema di avviamento e i collegamenti devono essere controllati individualmente.
La gamma PMX comprende configurazioni manuali e meccanizzate che coprono modelli come PMX45, PMX65, PMX85 e PMX105 insieme alle corrispondenti versioni della macchina PMX-M.
Queste torce sono progettate per sistemi di taglio al plasma compatibili che richiedono una torcia, un materiale di consumo e una piattaforma di connessione definiti.
La selezione del PMX dovrebbe basarsi su:
Modello di fonte di alimentazione corrispondente
Fabbisogno di corrente di taglio
Funzionamento manuale o meccanizzato
Cavo della torcia
Collegamento posteriore
Configurazione dei consumabili
Per applicazioni di sostituzione, inviare a INWELT il modello di torcia esistente e le informazioni sulla macchina prima di ordinare.
Torce per taglio al plasma manuale o CNC
Le torce al plasma possono generalmente essere suddivise in configurazioni portatili e montate su macchina.
Torce per taglio plasma manuale
Una torcia manuale utilizza una maniglia angolata e un grilletto dell'operatore in modo che la taglierina possa guidare la torcia direttamente sul pezzo da lavorare.
Le torce manuali sono comunemente utilizzate per:
Laboratori di fabbricazione
Riparazione automobilistica
Manutenzione
Lavori di costruzione
Riparazione macchine agricole
Strutture in acciaio
Taglio tubi e lamiere
Opera d'arte in metallo
Taglio in loco
I loro vantaggi principali sono la portabilità e la flessibilità dell'operatore.
Torce per taglio plasma macchina e CNC
Le torce per macchina normalmente utilizzano un corpo della torcia dritto progettato per essere montato su un tavolo da taglio compatibile o su un carrello meccanizzato.
Possono essere utilizzati in applicazioni come:
Tavole al plasma CNC
Sistemi di taglio rettilineo
Lavorazione automatizzata delle lastre
Taglio di componenti ripetitivo
Celle di fabbricazione industriale
Una torcia per macchina deve essere adattata non solo alla fonte di alimentazione al plasma ma anche alle dimensioni di montaggio, all'interfaccia di controllo e al sistema di altezza della torcia, ove applicabile.
Una torcia manuale e una torcia per macchina possono condividere alcuni consumabili all'interno della stessa famiglia, ma ciò non significa che i gruppi completi siano intercambiabili.
Come scegliere il cannello da taglio al plasma giusto
La selezione della torcia corretta è uno dei passaggi più importanti quando si sostituisce o si acquista un'attrezzatura per il taglio al plasma.
Corrisponde alla corrente di taglio nominale
Iniziare con il normale intervallo di uscita della taglierina al plasma.
INWELT fornisce famiglie di torce che coprono diverse classi di corrente, ma la potenza della torcia deve essere adeguata alla fonte di alimentazione.
L'utilizzo di una torcia al di sotto della capacità di corrente richiesta può portare a un surriscaldamento eccessivo e al guasto prematuro dei componenti.
Inoltre, una torcia di potenza superiore non consente automaticamente a una macchina a potenza inferiore di tagliare materiale più spesso. La capacità di taglio è determinata dal sistema plasma completo.
Confermare il metodo di avvio dell'arco
I tagliatori al plasma possono utilizzare diverse tecnologie di innesco dell'arco.
A seconda della famiglia di torce e della macchina, questi possono includere:
Avviamento ad alta frequenza
Avviamento non HF/tipo contraccolpo
Sistemi ad arco pilota
Altre disposizioni di avviamento specifiche della macchina
Questi sistemi non sono universalmente intercambiabili.
Verificare sempre il metodo di avvio prima di sostituire una torcia esistente.
Controllare il connettore della torcia
Diverse fonti di alimentazione al plasma possono utilizzare connessioni diverse anche quando la loro corrente di uscita è simile.
Controllo:
Attacco torcia principale
Collegamento aereo
Cavo dell'arco pilota
Spina del grilletto
Numero di fili di controllo
Adattatore centrale ove applicabile
Dimensioni della filettatura
Per applicazioni incerte inviare fotografie del connettore esistente unitamente al modello della macchina.
Selezionare la lunghezza corretta del cavo
La lunghezza del cavo dovrebbe garantire un movimento sufficiente senza peso o caduta di pressione inutili.
I comuni prodotti INWELT utilizzano cavi di diverse lunghezze a seconda del modello, comprese configurazioni da 4 m, 5 m, 6 me più lunghe.
È possibile valutare anche le lunghezze dei cavi OEM per progetti qualificati.
Scegli il funzionamento manuale o quello della macchina
Specificare se la torcia sarà tenuta da un operatore o installata su un sistema di taglio CNC/meccanizzato.
Ciò influisce sulla geometria del corpo della torcia, sui controlli e sui requisiti di montaggio.
Compatibilità con la torcia per taglio al plasma: cosa dovrebbero verificare gli acquirenti
Una torcia al plasma sostitutiva non dovrebbe mai essere scelta solo perché 'sembra compatibile'.
Prima di ordinare, confermare le seguenti informazioni:
Marca e modello del taglio al plasma:
questo fornisce al fornitore un punto di partenza per identificare il sistema di torcia originale.
Corrente di taglio massima e normale:
aiuta a determinare la capacità della torcia richiesta.
Tecnologia iniziale:
i sistemi di torce HF e non HF possono richiedere progettazioni elettriche e meccaniche fondamentalmente diverse.
Connettore posteriore:
confronta i collegamenti del gas, dell'alimentazione, del controllo e dell'arco pilota.
Modello di torcia originale:
il vecchio modello di torcia è spesso il riferimento di compatibilità più utile.
Configurazione manuale o meccanizzata:
un sistema CNC può richiedere una torcia diritta anche quando i materiali di consumo assomigliano a quelli di una versione portatile.
Quando la compatibilità è incerta, INWELT consiglia di verificare l'interfaccia della macchina prima di effettuare un ordine all'ingrosso.
Materiali di consumo e parti di ricambio della torcia per taglio al plasma

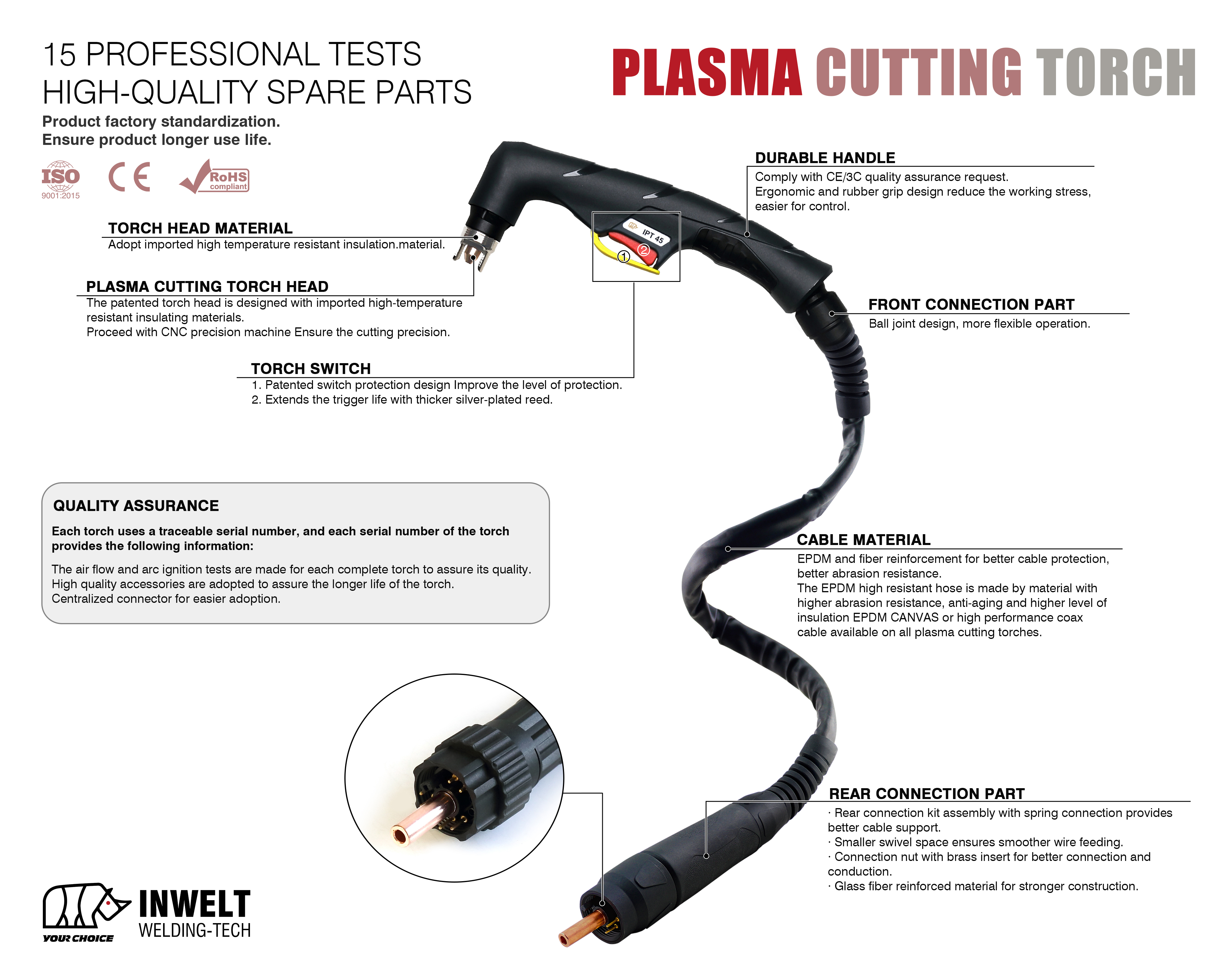

Un sistema completo di torcia al plasma contiene diversi componenti soggetti ad usura che influenzano direttamente la stabilità dell'arco e le prestazioni di taglio.
INWELT fornisce gruppi torcia completi insieme ai relativi componenti di ricambio per molte delle sue famiglie di prodotti.
Elettrodi
L'elettrodo trasporta corrente all'interno della torcia ed è un componente di normale usura.
La durata dell'elettrodo dipende da fattori quali:
Numero di inizi dell'arco
Corrente operativa
Qualità del gas
Raffreddamento
Corretta installazione dei materiali di consumo
Impostazioni della fonte di alimentazione
Sostituire gli elettrodi in base all'usura effettiva anziché fare affidamento su un numero universale di avviamenti.
Punte e ugelli da taglio
L'ugello restringe e dirige il getto di plasma.
La scelta corretta dell'ugello è importante perché dimensioni diverse dell'orifizio possono essere destinate a gamme di corrente diverse.
Un ugello allargato o distorto può provocare:
Scudi e cappucci di contenimento
I componenti di schermatura e di fissaggio proteggono e posizionano correttamente i consumabili della torcia.
I componenti incrinati, danneggiati o montati in modo errato devono essere sostituiti prima del taglio.
Anelli di turbolenza e componenti per gas
Dove utilizzati, i componenti a vortice controllano il flusso di gas attorno all'elettrodo e all'ugello.
Danni o contaminazione possono modificare il flusso di plasma e influire sulla qualità dell'arco.
Teste, maniglie e cavi della torcia
Per la manutenzione e la fornitura post-vendita, INWELT può anche fornire teste della torcia, maniglie, interruttori, gruppi di cavi e componenti di collegamento compatibili per modelli selezionati.
Per i distributori, ordinare pacchetti completi di torce e consumabili può semplificare l'inventario dei pezzi di ricambio.
Quali materiali possono tagliare i cannelli per taglio al plasma?
Il taglio al plasma è progettato per materiali elettricamente conduttivi.
A seconda del sistema al plasma e dei parametri operativi, i materiali comuni includono:
La sola torcia non determina lo spessore massimo del materiale.
La capacità di taglio pratica dipende dalla fonte di alimentazione del plasma, dalla corrente, dal materiale, dall'alimentazione di aria o gas, dai materiali di consumo, dall'altezza della torcia e dalla velocità di spostamento.
Per raccomandazioni precise sullo spessore, utilizzare le specifiche di taglio e separazione del sistema plasma completo.
Requisiti di raffreddamento e gas della torcia per taglio al plasma
Diversi modelli di torcia utilizzano diverse configurazioni di raffreddamento e gas di processo.
Molte torce al plasma manuali INWELT utilizzano aria compressa o Aria/N₂ a seconda del modello.
Controllare sempre le specifiche del singolo prodotto per:
Pressione richiesta
Flusso di gas richiesto
Metodo di raffreddamento
Requisito post-flusso
Tipo di gas consigliato
Perché l'aria compressa pulita e asciutta è importante
L'aria compressa contaminata può ridurre la consistenza del taglio e la durata dei consumabili.
Un adeguato sistema di aria compressa dovrebbe aiutare a rimuovere:
La pressione deve essere controllata mentre il gas scorre perché le restrizioni nei tubi, nei regolatori e nei filtri possono ridurre la pressione operativa sulla torcia.
Applicazioni di taglio al plasma
I prodotti delle torce al plasma INWELT sono destinati ad ambienti professionali di taglio dei metalli, tra cui:
Fabbricazione generale di metalli
Lavorazione della lamiera
Acciaio strutturale
Produzione di macchinari
Riparazione automobilistica
Attrezzature agricole
Costruzione
Manutenzione industriale
Fabbricazione navale e navale
Attrezzature ferroviarie
Fabbricazione di tubi
Sistemi di taglio CNC
La migliore torcia per un'applicazione dipende più dalla corrente di taglio, dalla progettazione della macchina e dalle condizioni operative che dal solo nome del settore.
Torce per taglio plasma per distributori e produttori di apparecchiature
INWELT fornisce prodotti per il taglio al plasma per programmi di acquisto B2B.
I clienti tipici includono:
Produttori di taglierine al plasma
Marche di attrezzature per saldatura e taglio
Distributori di attrezzature industriali
Importatori
Grossisti
Fornitori di riparazioni
Distributori di materiali di consumo
Integratori di apparecchiature CNC
Marchi a marchio privato
I clienti possono procurarsi singoli modelli di torce o sviluppare una gamma di prodotti più ampia che copra più classi attuali e famiglie di consumabili.
Produzione di torce al plasma OEM e per conto privato
INWELT può valutare progetti personalizzati di torce al plasma per produttori di apparecchiature, distributori e marchi di saldatura.
Le opzioni OEM e ODM possono includere:
Marchio del cliente
Etichette dei prodotti
Gestire l'identificazione
Lunghezza del cavo
Connettore posteriore
Configurazione del cablaggio
Imballaggio con etichetta privata
Confezione al dettaglio o sfusa
Manuali di istruzioni
Kit consumabili
Requisiti relativi ai codici a barre e al cartone
La personalizzazione tecnica dovrebbe iniziare con l'interfaccia del taglierino al plasma piuttosto che solo con l'aspetto.
Per i nuovi progetti OEM, fornire le specifiche della fonte di alimentazione, la corrente target, il sistema di innesco dell'arco, il disegno o il campione del connettore e la quantità dell'ordine prevista.
Controllo qualità per la produzione di torce al plasma
La qualità della torcia al plasma dipende dall'interazione di componenti conduttivi, materiali isolanti, flusso di gas, connettori e materiali di consumo.
A seconda della configurazione della torcia, l'ispezione della produzione può includere controlli di:
Domande frequenti sui cannelli per taglio al plasma
Cos'è una torcia per taglio plasma?
Una torcia per taglio al plasma è la parte di un sistema di taglio al plasma che trasporta corrente elettrica e gas di processo per creare e dirigere un arco plasma concentrato verso un pezzo elettricamente conduttivo.
La torcia funziona insieme a una fonte di alimentazione al plasma, alimentazione di gas, materiali di consumo e connessione di lavoro compatibili.
Come faccio a sapere quale torcia al plasma è adatta alla mia macchina?
Controllare il modello del taglierino al plasma, la corrente in uscita, il modello originale della torcia, il metodo di avvio, il connettore posteriore, il cablaggio del grilletto e il collegamento dell'arco pilota.
Se il modello della torcia è sconosciuto, inviare fotografie nitide della torcia e dei connettori esistenti per conferma tecnica.
Tutte le torce al plasma da 40 A, 60 A o 80 A sono intercambiabili?
NO.
Due torce possono avere la stessa corrente nominale pur utilizzando connettori, metodi di avvio, materiali di consumo e circuiti di controllo diversi.
L'amperaggio è solo un fattore di compatibilità.
Qual è la differenza tra una torcia al plasma HF e una non HF?
Una torcia HF funziona con un sistema al plasma che utilizza energia ad alta frequenza come parte del processo di innesco dell'arco.
Un sistema non HF utilizza un altro meccanismo di avviamento, spesso progettato per ridurre la dipendenza da un circuito di avviamento ad alta frequenza.
La torcia corretta deve corrispondere alla tecnologia iniziale del tagliatore al plasma.
Qual è la differenza tra una torcia al plasma manuale e una torcia al plasma CNC?
Una torcia manuale è progettata per essere impugnata e guidata da un operatore.
Una torcia CNC o per macchina ha normalmente un corpo dritto progettato per il montaggio fisso in apparecchiature meccanizzate compatibili.
L'installazione della macchina richiede inoltre la considerazione delle dimensioni di montaggio e delle interfacce di controllo.
Quali materiali di consumo normalmente necessitano di sostituzione?
Le parti soggette ad usura comuni includono:
La frequenza di sostituzione dipende dalle condizioni operative piuttosto che da un intervallo universale fisso.
Una torcia al plasma può tagliare acciaio, acciaio inossidabile e alluminio?
Il taglio al plasma può essere utilizzato su questi metalli elettricamente conduttivi quando l'intero sistema di taglio è configurato correttamente.
Le prestazioni di taglio dipendono dalla potenza del generatore, dal gas, dai materiali di consumo, dallo spessore del materiale e dai parametri operativi.
INWELT offre connettori personalizzati per torce al plasma?
La personalizzazione del connettore può essere valutata per progetti OEM e B2B qualificati.
Fornire il campione del connettore esistente, il disegno, il modello della macchina o le specifiche dell'interfaccia per conferma.
INWELT può fornire consumabili per torce insieme a torce complete?
SÌ.
Elettrodi, ugelli, protezioni e altri componenti sostitutivi coordinati sono disponibili per molte famiglie di torce al plasma INWELT, consentendo ai distributori di approvvigionarsi di programmi completi di torce e consumabili aftermarket da un unico fornitore.
INWELT offre torce per taglio plasma a marchio privato?
Per i clienti B2B qualificati sono disponibili configurazioni OEM/ODM e con marchio privato.
Marchio, packaging, cavi, connettori e kit di materiali di consumo possono essere valutati in base alle esigenze del progetto.
Richiedi un preventivo per il cannello da taglio al plasma
Cerchi una torcia sostitutiva, una gamma di prodotti completa, una torcia CNC, materiali di consumo o un partner per la produzione di torce al plasma OEM?
Per aiutare INWELT a identificare la corretta configurazione, fornire:
Marca e modello del taglierino al plasma
Modello di torcia originale
Gamma della corrente di taglio
Metodo di partenza
Applicazione manuale o CNC
Fotografie o disegni del connettore
Lunghezza del cavo richiesta
Requisiti dei materiali di consumo
Quantità stimata
Requisiti di branding INWELT o private label
Contatta INWELT per conferma di compatibilità, campioni, sviluppo OEM e preventivi all'ingrosso.
English
简体中文
العربية
Français
Русский
Español
Português
Deutsch
italiano
日本語
한국어
Nederlands
Tiếng Việt
ไทย
Polski
Türkçe
ភាសាខ្មែរ
Bahasa Melayu
Filipino
Bahasa Indonesia
magyar
Română
Čeština
Монгол
қазақ
Српски
हिन्दी
فارسی
Slovenčina
Slovenščina
Norsk
Svenska
українська
Ελληνικά
Suomi
Latine
Dansk
বাংলা
Hrvatski
Afrikaans
Gaeilge
Eesti keel
नेपाली
Oʻzbekcha
latviešu
Azərbaycan dili
Беларуская мова
Bosanski
Български
ქართული
Lietuvių
