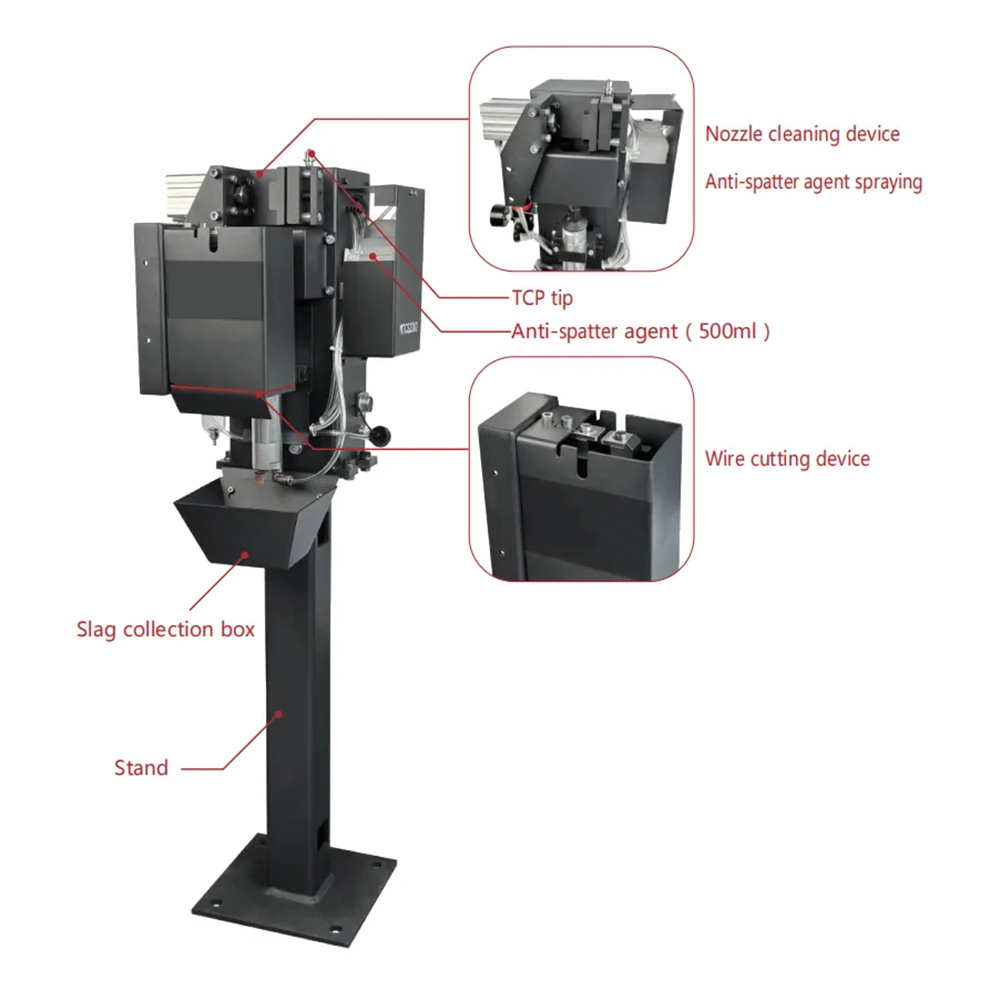

ITCS2000 ავტომატური რობოტული შედუღების ჩირაღდნის გამწმენდი სადგური

პროდუქტის მიმოხილვა

ITCS2000 ავტომატური რობოტული შედუღების ჩირაღდნის გამწმენდი სადგური შექმნილია ჩირაღდნის რუტინული შენარჩუნების ავტომატიზაციისთვის რობოტი MIG/MAG შედუღების აპლიკაციებში. იგი აერთიანებს შედუღების ჩირაღდნის საქშენების გაწმენდას, შედუღების მავთულის მოჭრას და რეგულირებადი დაფშვის საწინააღმდეგო აგენტის შესხურებას ერთ კომპაქტურ სადგურში.

ITCS2000 მხარს უჭერს ჩირაღდნის უფრო თანმიმდევრულ შენარჩუნებას და ხელს უწყობს ხელით გაწმენდით გამოწვეული შეფერხებების შემცირებას. მისი დამოუკიდებლად კონტროლირებადი ფუნქციები და სტატუსის გამოხმაურება მხარს უჭერს ინტეგრაციას შედუღების ავტომატურ ნაკადებში, ექვემდებარება რობოტის ინტერფეისს და ინსტალაციის მოთხოვნებს.

შექმნილია სამრეწველო შედუღების ავტომატიზაციისთვის, ITCS2000 შესაფერისია რობოტული შედუღების უჯრედებისთვის, რომლებიც საჭიროებენ განმეორებით ჩირაღდნის შენარჩუნებას შედუღების ოპერაციებს შორის.

ITCS2000 ჩირაღდნის დასუფთავების სადგურის ძირითადი მახასიათებლები და უპირატესობები

1. ავტომატური შედუღების ჩირაღდნის საქშენების წმენდა

დასუფთავების მექანიზმი იყენებს ჩირაღდნის საქშენიდან დაგროვილი შედუღების ნაპერწკალს. რეგულარული ავტომატური გაწმენდა ხელს უწყობს საქშენების უფრო სუფთა ინტერიერის შენარჩუნებას და ხელს უწყობს დამცავი გაზის უფრო თანმიმდევრულ მიწოდებას.

ძირითადი სარგებელი:

• აშორებს დაგროვილ ნაპერწკალს შედუღების ჩირაღდნის საქშენიდან.

• ხელს უწყობს ჩირაღდნის ხელით ხშირი გაწმენდის საჭიროების შემცირებას.

• მხარს უჭერს ჩირაღდნის უფრო თანმიმდევრულ შენარჩუნებას განმეორებადი შედუღების ოპერაციებში.

• ხელს უწყობს შეფერხებების შემცირებას, რომლებიც დაკავშირებულია სპრეის დაგროვებასთან.

2. ინტეგრირებული შედუღების მავთულის ჭრა

მავთულის ჭრის ინტეგრირებული მექანიზმი ჭრის შედუღების მავთულის ბოლოს შედუღების შემდგომ ოპერაციამდე. ჩამოთვლილი მაქსიმალური ჭრის სიმძლავრეა 2.0 მმ ფოლადის მავთული.

ძირითადი სარგებელი:

• ავტომატურად წყვეტს მავთულის ბოლოს დაპროგრამებული ტექნიკური ციკლის განმავლობაში.

• ხელს უწყობს მავთულის მომზადებას შემდგომი შედუღების ოპერაციებისთვის.

• ამცირებს მავთულის ცალკე ხელით მოჭრის საჭიროებას.

• მხარს უჭერს რობოტულ შედუღების უჯრედებში განმეორებადი შენარჩუნების პროცედურებს.

ჭრის რეალური შესრულება უნდა შემოწმდეს შედუღების მავთულის მასალის, დიამეტრისა და სისტემის კონფიგურაციის მიხედვით.

3. რეგულირებადი ანტი-სპატერ აგენტის შესხურება

ITCS2000 აერთიანებს გაფუჭების საწინააღმდეგო აგენტის შესხურების ფუნქციას. შესხურების რაოდენობა შეიძლება დარეგულირდეს განაცხადის და ოპერაციული მოთხოვნების შესაბამისად.

დაფხვნილის საწინააღმდეგო აგენტის შესაბამისი რაოდენობის გამოყენება ხელს უწყობს შედუღების შპრიცის ადჰეზიის შემცირებას საქშენთან და შეუძლია გაახანგრძლივოს ინტერვალი გაწმენდის ოპერაციებს შორის.

ძირითადი სარგებელი:

• რეგულირებადი ლაქების საწინააღმდეგო აგენტის გამოყენება.

• ხელს უწყობს ჩირაღდნის საქშენზე ნაპერწკლების დაგროვების შეზღუდვას.

• მხარს უჭერს ჩირაღდნის უფრო თანმიმდევრულ შენარჩუნებას.

• ხელს უწყობს დასუფთავების სიხშირის შემცირებას, როდესაც სწორად არის კონფიგურირებული.

გამოიყენეთ შედუღების პროცესთან და აღჭურვილობის მწარმოებლის რეკომენდაციებთან თავსებადი დაფხვრის საწინააღმდეგო საშუალება.

4. დამოუკიდებელი ფუნქციის კონტროლი და სტატუსის გამოხმაურება

ჩირაღდნის გაწმენდის, მავთულის ჭრისა და დაფხვრის საწინააღმდეგო ფუნქციების დამოუკიდებლად კონტროლი შესაძლებელია. მითითებული ITCS2000 კონფიგურაცია ასევე უზრუნველყოფს უკუკავშირის სიგნალებს აჭრელების ამოღების, დამაგრების და გათავისუფლების, და მავთულის საჭრელის ამოღების შესახებ.

ეს ფუნქციები მხარს უჭერს კოორდინირებულ მუშაობას დასუფთავების სადგურსა და რობოტულ შედუღების სისტემას შორის. საჭირო კონტროლის თანმიმდევრობა და შესვლის/გამოსვლის რუკა უნდა დადასტურდეს სისტემის ინტეგრაციის დროს.

5. ჩირაღდნის ზუსტი პოზიციონირება და კალიბრაციის მხარდაჭერა

ჩირაღდნის ზუსტი განლაგება დაგეხმარებათ იმის უზრუნველსაყოფად, რომ ჩირაღდნის საქშენი სწორად შედის დასუფთავების მექანიზმში. მითითებულ კონფიგურაციაში შედის ჩირაღდნის კალიბრაციის მოწყობილობა და დამხმარე სადგამი.

ინსტალაციამდე დაადასტურეთ ჩირაღდნის შესაბამისი გეომეტრია, სამონტაჟო მოწყობა, კალიბრაციის მეთოდი და საჭირო პოზიციონირების სიზუსტე ტექნიკურ მომწოდებელთან.

როგორ მუშაობს ავტომატური რობოტული ჩირაღდნის გამწმენდი სადგური?

ტიპიური რობოტული ჩირაღდნის მოვლის თანმიმდევრობა შეიძლება შეიცავდეს შემდეგ ნაბიჯებს:

1. განლაგება: შემდუღებელი რობოტი აადგილებს ჩირაღდანს დაპროგრამებულ დასუფთავების სადგურის პოზიციაზე.

2. დამაგრება და განლაგება: სადგური ათავსებს და ამაგრებს ჩირაღდნის საქშენს შერჩეული ტექნიკური ოპერაციისთვის.

3. საქშენების გაწმენდა: დასუფთავების მექანიზმი აშორებს დაგროვილ შედუღების ლაქებს.

4. მავთულის ჭრა: მავთულის საჭრელი აჭრის შედუღების მავთულის ბოლოს, როდესაც ეს საჭიროა დაპროგრამებული თანმიმდევრობით.

5. გაფცქვენის საწინააღმდეგო შესხურება: სადგური იყენებს შერჩეულ რაოდენობას დაფხვნილის საწინააღმდეგო აგენტს.

6. სტატუსის დადასტურება: ხელმისაწვდომი უკუკავშირის სიგნალები მხარს უჭერს დაპროგრამებულ კონტროლის თანმიმდევრობას.

7. შედუღებაზე დაბრუნება: რობოტი განაახლებს წარმოებას ტექნიკური ციკლის დასრულების შემდეგ.

ზუსტი თანმიმდევრობა დამოკიდებულია რობოტის პროგრამაზე, კონტროლის კონფიგურაციაზე და არჩეულ ფუნქციებზე.

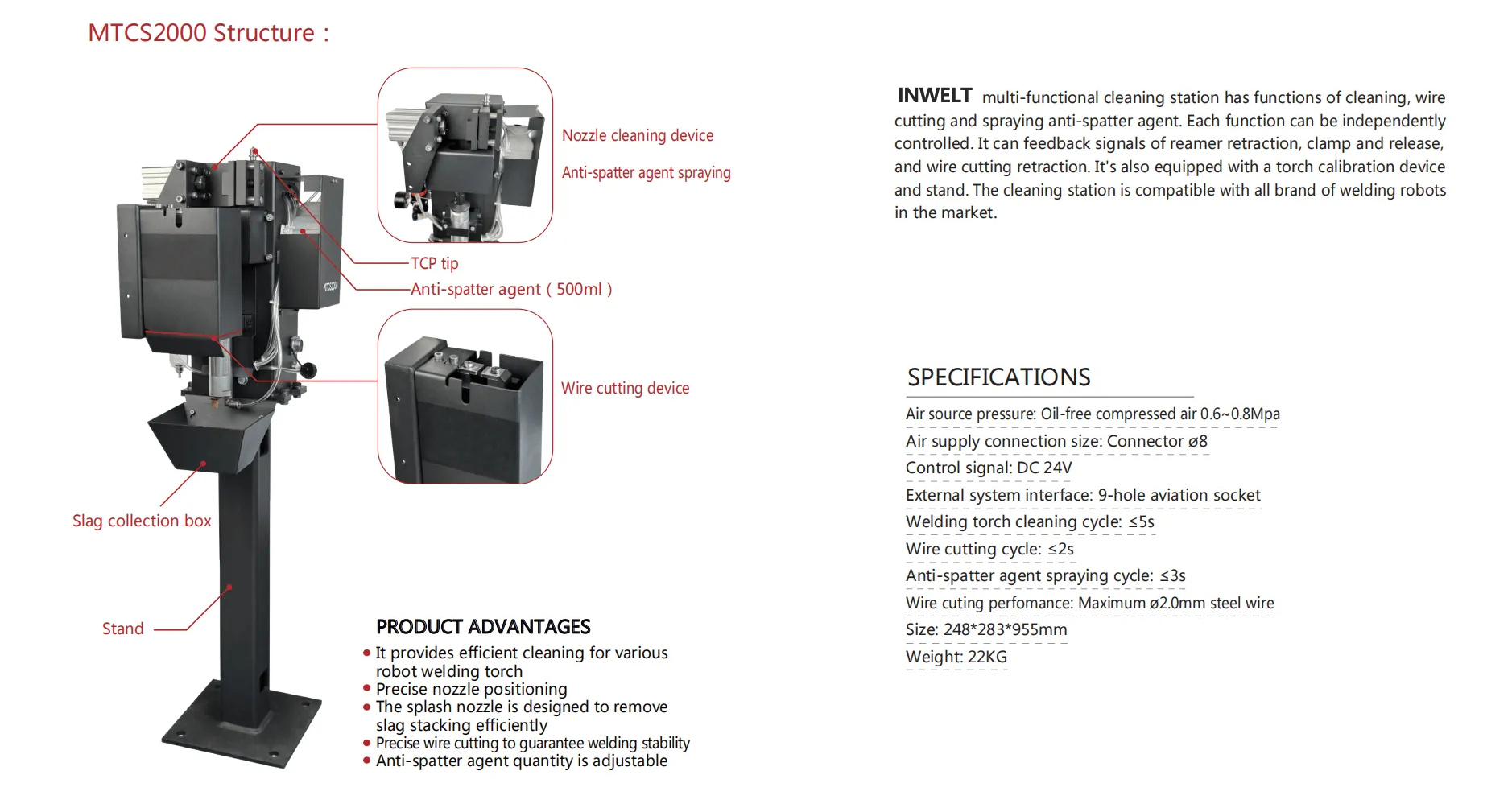

ITCS2000 ტექნიკური მახასიათებლები

ტექნიკური შენიშვნა: ზემოაღნიშნული ციკლის დრო ჩამოთვლილია ცალ-ცალკე თითოეული ფუნქციისთვის. ისინი არ უნდა იქნას განმარტებული, როგორც გარანტირებული მთლიანი ტექნიკური ციკლის დრო. ფაქტობრივი ოპერაციული შესრულება დამოკიდებულია კონფიგურაციაზე და სამუშაო პირობებზე. დაადასტურეთ საბოლოო სპეციფიკაციები მიმწოდებლის მიერ დამტკიცებული ტექნიკური დოკუმენტაციის მიხედვით.

ტიპიური აპლიკაციები

ITCS2000 განკუთვნილია რობოტული შედუღების გარემოში, სადაც საჭიროა ჩირაღდნის რეგულარული მოვლა.

ტიპიური განაცხადის სფეროები მოიცავს:

• ავტომობილების წარმოება: კომპონენტებისა და შეკრებების რობოტული შედუღება.

• ლითონის დამზადება: განმეორებითი MIG/MAG შედუღება ავტომატურ საწარმოო უჯრედებში.

• მანქანების წარმოება: მანქანების ჩარჩოების და ლითონის კომპონენტების ავტომატური შედუღება.

• კონსტრუქციული ლითონის დამზადება: სტრუქტურული შეკრებების განმეორებითი შედუღება.

• სამრეწველო საწარმოო ხაზები: ავტომატური შედუღების პროცესები, რომლებიც საჭიროებენ საქშენების რეგულარულ გაწმენდას და მავთულის მომზადებას.

სადგურის ვარგისიანობა დამოკიდებულია შედუღების ჩირაღდანზე, რობოტის კონფიგურაციაზე, წარმოების ციკლზე და საჭირო ტექნიკურ ფუნქციებზე.

რობოტის თავსებადობა და ინსტალაციის მოთხოვნები

რობოტული შედუღების უჯრედისთვის ITCS2000-ის არჩევამდე, შეამოწმეთ შემდეგი:

• რობოტის მწარმოებელი და კონტროლერის მოდელი.

• რობოტული MIG/MAG შედუღების ჩირაღდნის მოდელი და საქშენის ზომები.

• საჭირო დასუფთავების, მავთულის ჭრისა და შესხურების ფუნქციები.

• ხელმისაწვდომია DC 24 V კონტროლის სიგნალები და I/O კონფიგურაცია.

• ჰაერის მიწოდების წნევა და კონექტორის მოთხოვნები.

• სამონტაჟო ადგილი და რობოტის მიახლოების პოზიცია.

• შედუღების მავთულის მასალა და დიამეტრი.

• საჭირო შენარჩუნების თანმიმდევრობა და ციკლის დროის მიზანი.

თავსებადობა უნდა დადასტურდეს სრული სისტემისთვის, მათ შორის რობოტის კონტროლერი, სამონტაჟო მოწყობა, ჩირაღდნის გეომეტრია და ელექტრული ან პნევმატური ინტერფეისები.

რატომ უნდა მიიღოთ რობოტული შედუღების პროდუქტები INWELT-დან?

INWELT აწვდის MIG/MAG შედუღების ჩირაღდნებს, რობოტულ შედუღების ჩირაღდნებს, შედუღების ჩირაღდნის სახარჯო მასალას და შედუღების კვამლის ამოღების პროდუქტებს სამრეწველო და B2B მომხმარებლებისთვის.

დისტრიბუტორებისთვის, შედუღების აღჭურვილობის მომწოდებლებისთვის, ავტომატიზაციის ინტეგრატორებისთვის და სამრეწველო საბოლოო მომხმარებლებისთვის, ჩირაღდნის შერჩევის კოორდინაცია ტექნიკური აღჭურვილობით შეიძლება დაეხმაროს გამარტივებულ მოპოვებასა და მოხმარების დაგეგმვას.

დაუკავშირდით INWELT-ს, რათა განიხილოთ პროდუქტის ხელმისაწვდომობა, ტექნიკური დოკუმენტაცია, შეთავაზების მოთხოვნები და პოტენციური OEM/ODM ან პროექტის სპეციფიკური ვარიანტები. მორგება და პირადი ეტიკეტის ხელმისაწვდომობა უნდა დადასტურდეს კონკრეტული აღჭურვილობის კონფიგურაციისთვის.

მოითხოვეთ შეთავაზება ITCS2000-ისთვის

ეძებთ ავტომატური რობოტული შედუღების ჩირაღდნის გამწმენდ სადგურს თქვენი საწარმოო ხაზისთვის?

დაუკავშირდით INWELT-ს შემდეგი ინფორმაციით, რათა დაგვეხმაროთ თქვენი მოთხოვნების შეფასებაში:

• რობოტის ბრენდი და კონტროლერის მოდელი.

• შედუღების ჩირაღდნის მოდელი და საქშენების კონფიგურაცია.

• შედუღების მავთულის მასალა და დიამეტრი.

• საჭირო დასუფთავების, ჭრის და შესხურების ფუნქციები.

• კონტროლის ინტერფეისი და ჰაერის მიწოდების მოთხოვნები.

• შეკვეთის სავარაუდო რაოდენობა და განაცხადის დეტალები.

ჩვენს გუნდს შეუძლია გადახედოს მოწოდებულ მოთხოვნებს და დაგეხმაროთ პროდუქტის შესაბამისი კონფიგურაციის დადგენაში თქვენი რობოტული შედუღების აპლიკაციისთვის.

ხშირად დასმული კითხვები

რა არის რობოტული შედუღების ჩირაღდნის საწმენდი სადგური?

რობოტული შედუღების ჩირაღდნის გამწმენდი სადგური არის ავტომატური მოწყობილობა, რომელიც გამოიყენება შედუღების ჩირაღდნების შესანარჩუნებლად რობოტულ შედუღების უჯრედებში. კონფიგურაციიდან გამომდინარე, მას შეუძლია ამოიღოს საქშენები, გაჭრას შედუღების მავთულის ბოლო და გამოიყენოს დაფხვრის საწინააღმდეგო საშუალება, რათა შეამციროს ხელით მოვლა.

რა ფუნქციებს მოიცავს ITCS2000?

მითითებულ ITCS2000 კონფიგურაციაში შედის ჩირაღდნის საქშენების გაწმენდა, შედუღების მავთულის მოჭრა და რეგულირებადი დაფხვრის საწინააღმდეგო აგენტის შესხურება. ფუნქციების დამოუკიდებლად კონტროლი შესაძლებელია.

რა შეკუმშული ჰაერის წნევას საჭიროებს ITCS2000?

ჩამოთვლილი მოთხოვნაა ზეთოვანი შეკუმშული ჰაერი 0,6–0,8 მპა, 6–8 ბარის ექვივალენტი. ჩამოთვლილი ჰაერის მიწოდების კონექტორი არის Ø8 მმ.

რა არის მავთულის ჭრის მაქსიმალური სიმძლავრე?

ჩამოთვლილი მაქსიმალური ჭრის სიმძლავრეა Ø2.0 მმ ფოლადის მავთული. შეძენამდე დაადასტურეთ მავთულის მასალისა და დიამეტრის ვარგისიანობა.

რამდენი ხანი სჭირდება დასუფთავების ციკლს?

ჩამოთვლილი ჩირაღდნის გაწმენდის ციკლი არ აღემატება 5 წამს. მავთულის ჭრის ციკლი ჩამოთვლილია არაუმეტეს 2 წამისა, ხოლო დაფხვნილის საწინააღმდეგო შესხურების ციკლი არაუმეტეს 3 წამისა. ეს არის ცალკეული ფუნქციის დრო, ვიდრე გარანტირებული ციკლის დრო.

შეუძლია თუ არა ITCS2000-ს მუშაობა სხვადასხვა ბრენდის შედუღების რობოტებთან?

მითითებული პროდუქტის ჩამონათვალი აღწერს თავსებადობას რობოტების სხვადასხვა ბრენდებთან. თუმცა, ფაქტობრივი ინტეგრაცია დამოკიდებულია კონტროლერის I/O-ზე, სიგნალის ინტერფეისზე, ჩირაღდნის გეომეტრიაზე, სამონტაჟო მოწყობაზე და რობოტის პროგრამაზე. დაადასტურეთ თავსებადობა შეკვეთამდე.

რა ინფორმაციაა საჭირო ჩირაღდნის გამწმენდი სადგურის შესარჩევად?

მიაწოდეთ რობოტისა და კონტროლერის მოდელები, ჩირაღდნის და საქშენების კონფიგურაცია, მავთულის დიამეტრი, საჭირო ფუნქციები, ჰაერის მიწოდება, კონტროლის ინტერფეისი და სამიზნე წარმოების ციკლი. ეს ინფორმაცია გვეხმარება იმის დადგენაში, არის თუ არა შემოთავაზებული კონფიგურაცია აპლიკაციისთვის შესაფერისი.
