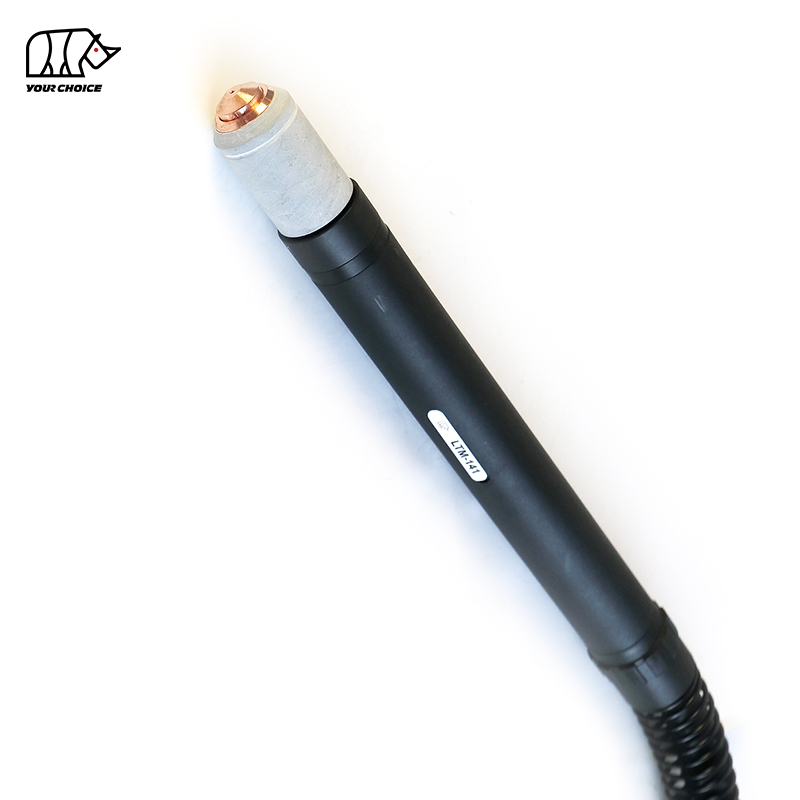

Palnik do cięcia plazmowego CNC INWELT LTM141 140A HF

Palnik plazmowy CNC 140A HF do cięcia zmechanizowanego

INWELT LTM141 to chłodzony powietrzem, zmechanizowany palnik do cięcia plazmowego CNC, przeznaczony do wysokoprądowych zautomatyzowanych stołów do cięcia, systemów do cięcia profili i przemysłowych maszyn do cięcia plazmowego.

LTM141 ma prąd znamionowy 140 A przy cyklu pracy 60% i wykorzystuje system zajarzania łuku o wysokiej częstotliwości (HF).

Aktualna konfiguracja techniczna INWELT obejmuje:

• Prąd znamionowy 140A

• Cykl pracy 60%.

• Praca na sprężonym powietrzu

• Zajarzenie łuku HF

• Około. Ciśnienie robocze 4,5–5,0 bar

• Około. Przepływ powietrza 220 l/min

• Około. Zalecany czas po wypływie: 140 sekund

• Standardowy przewód palnika o długości 6 m

• Dostępne konfiguracje o długości 12 m

• Obsługa CNC / zmechanizowana

Dostępnych jest wiele opcji podłączenia z tyłu, w tym:

• 1/4G

• 3/8G

• M14×1

• M16×1,5

• Adapter centralny

Urządzenie LTM141 należy ustawić specjalnie jako maszynowy/palnik do cięcia plazmowego CNC , oddzielnie od ręcznego palnika plazmowego LT141.

INWELT LTM141 Dane techniczne Specyfikacja

INWELT	LTM141
Typ produktu	CNC / zmechanizowany palnik do cięcia plazmowego
Model	LTM141
Marka	INWELT
Prąd znamionowy	140 A
Cykl pracy	60%
Chłodzenie	Powietrze
Gaz procesowy	Sprężone powietrze
Rozpoczęcie łuku	HF
Ciśnienie gazu	Około. 4,5–5,0 barów
Przepływ gazu	Około. 220 l/min
Zalecany przepływ końcowy	Około. 140 sekund
Standardowa długość przewodu	6 m
Opcjonalna długość przewodu	12 m
Działanie	CNC / zmechanizowane
Opcje złącza	1/4G / 3/8G / M14×1 / M16×1,5 / Adapter centralny
Rodzina końcówek standardowych	Ř1,1 / Ř1,4 / Ř1,7 / Ř1,9 mm
Rozszerzone wskazówki	Dostępny
Materiały eksploatacyjne do żłobienia	Dostępny
OEM/ODM	Dostępny
Etykieta prywatna	Dostępny

Przed złożeniem zamówienia należy potwierdzić źródło zasilania plazmy, prąd znamionowy, architekturę rozruchu HF, obwód łuku pilotującego, złącze tylne, interfejs sterowania i wymagania systemu CNC.

LTM141 kontra LT141: Palnik maszynowy kontra palnik ręczny

LTM141 i LT141 należą do tej samej szerszej rodziny palników plazmowych, ale należy je traktować jako dwa osobne, kompletne produkty palników.

Funkcja	LTM141	LT141
Działanie	CNC / zmechanizowane	Ręczny / ręczny
Geometria palnika	Prosty palnik maszynowy	Kątowa latarka ręczna
Uruchom kontrolę	Sterowanie maszynowe	Wyzwalacz operatora
Montowanie	Stały uchwyt CNC	Ręczny
Wysokość palnika	Sterowanie CNC/THC	Kontrolowany przez operatora
Aplikacja podstawowa	Automatyczne cięcie	Cięcie ręczne

Niektóre materiały eksploatacyjne mogą należeć do tej samej szerszej rodziny materiałów eksploatacyjnych LT141.

Jednakże głowice palników maszynowych, głowice palników ręcznych, uchwyty, rurki pozycjonujące i zespoły kabli nie powinny być automatycznie traktowane jako wymienne.

W przypadku wewnętrznych linków do witryn internetowych należy używać kotwic opisowych, takich jak:

Palnik do cięcia plazmowego LTM141 CNC

I

Ręczny palnik do cięcia plazmowego LT141

zamiast przedstawiać oba po prostu jako LT141.

Dlaczego warto używać dedykowanego palnika maszynowego 140 A do cięcia plazmowego CNC?

System plazmowy CNC 140A wymaga palnika zaprojektowanego z myślą o stabilnym montażu, powtarzalnej geometrii cięcia i pracy przy wysokim prądzie.

Prosta geometria palnika maszynowego

Konfigurację maszyny LTM141 można zainstalować na stałej osi Z CNC lub uchwycie palnika.

Prawidłowa instalacja pomaga w utrzymaniu:

• Prostopadłość palnika

• Powtarzalna pozycja przebijania

• Stała wysokość cięcia

• Stabilna szerokość nacięcia

• Powtarzalne wymiary części

• Przewidywalny kierunek cięcia

Cięcie sterowane maszynowo

W przeciwieństwie do palnika ręcznego, palnikiem LTM141 steruje się za pomocą źródła prądu plazmowego i systemu CNC.

Typowy cykl cięcia obejmuje:

1. Umiejscowienie palnika

2. Wykrywanie wysokości początkowej

3. Uruchomienie plazmy

4. Przeszywający

5. Ruch tnący

6. Regulacja wysokości palnika

7. Zatrzymanie łuku

Platforma tnąca 140A

LTM141 stanowi zmechanizowaną platformę o wyższym natężeniu prądu do przemysłowych zastosowań cięcia.

Rzeczywisty prąd roboczy należy dobrać w zależności od materiału, grubości, materiałów eksploatacyjnych i zweryfikowanego wykresu cięcia całego systemu plazmowego.

Jak działa system cięcia plazmowego LTM141 HF

LTM141 działa jako część kompletnego zmechanizowanego systemu cięcia plazmowego składającego się z:

• Źródło zasilania plazmy

• Palnik maszynowy LTM141

• Sterownik CNC

• Zasilanie sprężonym powietrzem

• Stół do cięcia

• Połączenie służbowe

• Opcjonalny system kontroli wysokości palnika

Sprężone powietrze wchodzi do palnika i przepływa przez głowicę palnika, rurkę powietrzną, dyfuzor, elektrodę i dyszę tnącą.

Energia elektryczna jonizuje gaz i wytwarza łuk plazmowy o wysokiej temperaturze.

Dysza zwęża strumień plazmy w skoncentrowany strumień, który topi materiał przewodzący prąd elektryczny, podczas gdy gaz o dużej prędkości usuwa stopiony metal z nacięcia.

Jak działa zajarzenie łuku HF w urządzeniu LTM141

LTM141 wykorzystuje system zajarzania łuku o wysokiej częstotliwości.

Zajarzanie HF wykorzystuje sygnał elektryczny o wysokiej częstotliwości, aby pomóc w ustaleniu początkowego łuku plazmowego.

Dlatego źródło zasilania plazmy musi obsługiwać kompatybilną architekturę palnika HF.

Palników plazmowych HF, innych niż HF i palników plazmowych z zapłonem wstecznym nie należy uważać za zamienne wyłącznie ze względu na podobne wartości znamionowe prądu.

Uwagi dotyczące instalacji HF w systemach CNC

Ponieważ rozruch wysokiej częstotliwości generuje energię elektryczną o wysokiej częstotliwości, instalacja CNC powinna być zgodna z zaleceniami producenta źródła zasilania plazmowego dotyczącymi:

• Grunt

• Połączenie służbowe

• Okablowanie sygnałowe CNC

• Kable ekranowane

• Separacja między kablami zasilającymi i sygnałowymi

• Prowadzenie przewodów palnika

• Instalacja sterownika

Nie zakładaj, że każdy sterownik CNC można podłączyć bezpośrednio do systemu plazmowego HF bez uwzględnienia całej architektury elektrycznej.

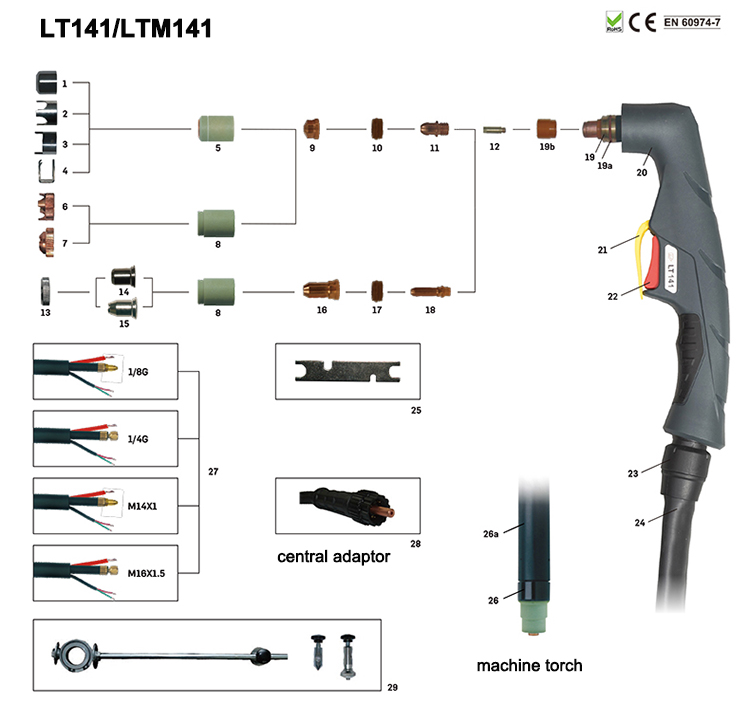

LTM141 Kompletne konfiguracje palnika maszynowego

Obecna rodzina produktów INWELT obejmuje kilka zespołów palnika maszynowego LTM141 o długości 6 m i 12 m.

6 m Konfiguracje

kodu INWELT	Konfiguracja
IJWU0614	LTM141 / 6 m / 1/4G
IJWU0616	LTM141 / 6m / 3/8G
IJWU0619	LTM141 / 6 m / M14×1
IJWU0606	LTM141 / 6 m / M16×1,5
IJWU0608	LTM141 / 6 m / Adapter centralny

12 m Konfiguracje

kodu INWELT	Konfiguracja
IJWU0612	LTM141 / 12 m / 1/4G
IJWU0615	LTM141 / 12m / 3/8G
IJWU0610	LTM141 / 12 m / M14×1
IJWU0609	LTM141 / 12 m / M16×1,5
IJWU0602	LTM141 / 12 m / Adapter centralny

Te konfiguracje kompletnego palnika należy wyeksponować w widocznym miejscu, ponieważ typ połączenia i długość przewodu są ważnymi kryteriami zakupu palników CNC na wymianę lub OEM.

Głowica palnika maszynowego LTM141

Dedykowana głowica palnika maszynowego INWELT to:

Kod INWELT: IJWA0618

Opis:

Głowica palnika plazmowego LTM141

Ten komponent specyficzny dla maszyny powinien być jedną z głównych części zamiennych pokazanych na stronie LTM141.

Głowicę palnika ręcznego LT141 należy przenieść na stronę produktu ręcznego LT141 lub wyraźnie oznaczyć jako powiązany element palnika ręcznego.

Rurka pozycjonująca LTM141 z włókna szklanego

System palnika maszynowego obejmuje:

Kod INWELT: IJHW0024

Numer referencyjny: W0300144

Opis:

Rurka pozycjonująca z włókna szklanego / LTM

Ta rurka pozycjonująca stanowi część prostego korpusu palnika maszynowego i jest przeznaczona do montażu CNC.

W przypadku producentów sprzętu i integratorów systemów rurę pozycjonującą należy przedstawić wraz z głowicą palnika maszynowego i wymiarami montażowymi.

Dodaj rysunek wymiarowy palnika maszynowego LTM141

Palnik maszynowy CNC powinien zapewniać fizyczne wymiary montażowe.

INWELT powinien dodać rysunek techniczny przedstawiający:

• Średnica korpusu palnika

• Całkowita długość palnika

• Użyteczna sekcja zaciskowa

• Odległość dyszy od zacisku

• Pozycja wyjścia kabla

• Minimalny luz montażowy

Nie kopiuj wymiarów konkurencji.

Zmierz rzeczywistą produkcję LTM141 i opublikuj własne dane wymiarowe.

Tego typu informacje techniczne są szczególnie przydatne w przypadku:

• Producenci maszyn plazmowych CNC

• Integracja z osią Z

• Projekty modernizacyjne

• Wybór uchwytu palnika

• Zautomatyzowana konstrukcja komory tnącej

Standardowe końcówki tnące LTM141 według aktualnego zakresu

Szersza platforma materiałów eksploatacyjnych LT141/LTM141 obejmuje kilka standardowych średnic końcówek tnących.

Aktualne kody INWELT obejmują:

Końcówka tnąca Ø1,1 mm

Kod INWELT: IJWV0617-11
Numer referencyjny: PD0101-11

Końcówka tnąca Ø1,4 mm

Kod INWELT: IJWV0617-14
Numer referencyjny: PD0101-14

Końcówka tnąca Ø1,7 mm

Kod INWELT: IJWV0617-17
Numer referencyjny: PD0101-17

Końcówka tnąca Ø1,9 mm

Kod INWELT: IJWV0617-19
Numer referencyjny: PD0101-19

W porównywalnych systemach palników typu A141 powszechnie stosuje się dysze o różnych średnicach dla różnych zakresów prądu.

Firma INWELT powinna zweryfikować swoje własne mapowanie natężenia prądu do dyszy przed opublikowaniem aktualnej zależności jako wiarygodnej.

Którą końcówkę tnącą należy zastosować przy 140A?

Rodzina materiałów eksploatacyjnych LT141/LTM141 obejmuje końcówki tnące o średnicy Ø1,1, Ø1,4, Ø1,7 i Ø1,9 mm.

W systemach Industry A141 powszechnie stosuje się największą standardową dyszę w tej grupie w pobliżu górnego zakresu roboczego 140A.

Jednakże firma INWELT powinna oprzeć ostateczną specyfikację na własnych danych technicznych i testach skrawania.

Najmocniejsza końcowa tabela materiałów eksploatacyjnych będzie zawierać:

Kod INWELT	Średnica końcówki	Prąd zweryfikowany	elektrody	dyfuzora	Proces
IJWV0617-11	Ř1,1 mm	Zweryfikować	Pasująca część	Pasująca część	Cięcie standardowe
IJWV0617-14	Ř1,4 mm	Zweryfikować	Pasująca część	Pasująca część	Cięcie standardowe
IJWV0617-17	Ř1,7 mm	Zweryfikować	Pasująca część	Pasująca część	Cięcie standardowe
IJWV0617-19	Ř1,9 mm	Zweryfikować	Pasująca część	Pasująca część	Cięcie standardowe

Po potwierdzeniu konsekwentnie używaj tego samego mapowania w:

• Strona produktu

• Katalog techniczny

• systemu ERP

• Lista części zamiennych

• Opakowanie

• Dokumentacja dystrybutora

LTM141 Rozszerzone końcówki tnące

Rodzina produktów obejmuje kilka rozszerzonych końcówek tnących.

Przedłużona końcówka Ø1,4 mm

Kod INWELT: IJWV0673-14
Numer referencyjny: PD0117-14

Przedłużona końcówka Ø1,7 mm

Kod INWELT: IJWV0673-17
Numer referencyjny: PD0117-17

Przedłużona końcówka Ø1,9 mm

Kod INWELT: IJWV0673-19
Numer referencyjny: PD0117-19

Szersza rodzina obejmuje również:

IJWV0677 / PD0111 – Końcówka wydłużona / 50A

Rozszerzone materiały eksploatacyjne zapewniają dodatkowy zasięg tam, gdzie końcówki o standardowej długości nie mają łatwego dostępu do miejsca cięcia.

W przypadku zastosowań CNC zmiana długości końcówki powoduje również zmianę geometrii czoła palnika.

Dlatego przed użyciem rozszerzonych materiałów eksploatacyjnych należy sprawdzić wysokość cięcia i cały stos materiałów eksploatacyjnych.

Standardowa elektroda plazmowa LTM141

Standardowa elektroda to:

Kod INWELT: IJWC0617
Numer referencyjny: PR0101

Elektroda przenosi energię elektryczną przez palnik i stopniowo zużywa się podczas cięcia plazmowego.

Wymień elektrodę, zanim nadmierna erozja spowoduje:

• Trudne zajarzenie łuku

• Niestabilny łuk plazmowy

• Przyspieszone zużycie dysz

• Nierówne cięcie

• Nieudane starty

W przypadku produkcji zautomatyzowanej należy regularnie monitorować zużycie elektrod, ponieważ wielokrotne przekłuwanie może skrócić żywotność materiałów eksploatacyjnych.

Elektroda wydłużona LTM141

Obecna rodzina obejmuje:

Kod INWELT: IJWC0672
Numer referencyjny: PR0116

Jest to konfiguracja z wydłużonymi elektrodami stosowana z odpowiednimi rozszerzonymi materiałami eksploatacyjnymi.

Aktualna strona oznacza ten komponent jako „Plasma LT101”, co należy poprawić, jeśli część jest oficjalnie udostępniana rodzinie LT101–151.

Użyj opisu rodziny produktów, który odpowiada rzeczywistym danym ERP/BOM.

Standardowy dyfuzor LTM141

Obecny standardowy dyfuzor to:

Kod INWELT: IJWG0617
Numer referencyjny: PE0101

Dyfuzor steruje dystrybucją gazu procesowego wokół elektrody i końcówki tnącej.

Stabilny przepływ gazu pomaga utrzymać:

• Stabilność łuku plazmowego

• Chłodzenie eksploatacyjne

• Kształt strumienia plazmy

• Spójna geometria nacięcia

Wymień dyfuzor, jeśli jest pęknięty, zniekształcony, spalony lub silnie zanieczyszczony.

Przed publikacją sprawdź rozszerzony dyfuzor

Aktualna lista aktualnych stron:

IJWG0619 / PE0103

ale opisuje to tak:

Dyfuzor LT151

Ponieważ ta sama szersza rodzina materiałów eksploatacyjnych obejmuje części LT101–151, należy sprawdzić, czy ten dyfuzor jest oficjalnie zatwierdzony do stosowania w konfiguracjach z rozszerzonymi materiałami eksploatacyjnymi LTM141.

Po zweryfikowaniu opublikuj go jako:

Kod INWELT → Referencja → Komponent → Zgodne modele palników → Proces

zamiast używać niejednoznacznego opisu pojedynczego modelu.

Wąż powietrzny LTM141

Obecna rodzina produktów obejmuje:

Kod INWELT: IJAO0779

Opis:

Przewód powietrza / LT141–151

Rura powietrzna pomaga skierować gaz procesowy przez przednią część palnika.

Utrzymuj element w czystości i prawidłowo zainstalowany.

Uszkodzona lub nieprawidłowo umieszczona rurka powietrzna może zakłócać przepływ gazu i negatywnie wpływać na stabilność plazmy.

Dysza zewnętrzna LTM141 i elementy mocujące

Obecna rodzina produktów obejmuje:

IJWT0618 / PC0102 – Dysza zewnętrzna / LT141

I

IJWT0697 / PC0131 – Dysza zewnętrzna / LT141–151

Właściwa dysza zewnętrzna powinna pasować do wybranego procesu cięcia lub cięcia kontaktowego.

Wymień komponenty front-end, jeśli wykazują:

• Wyśmienity

• Uszkodzenia spalone

• Uszkodzenie gwintu

• Ciężkie zanieczyszczenie

• Znaczące odkształcenie

LTM141 Uchwyt dystansowy, akcesoria do cięcia kontaktowego i żłobienia

Szersza rodzina LT141/LTM141 zawiera kilka akcesoriów do pozycjonowania czołowego.

Aktualne części obejmują:

IJTN0079 / CV0013 – Element dystansowy do żłobienia

IJTN0070 / CV0014 – Dystans czteropunktowy

IJTN0078 / CV0012 – Podkładka dwupunktowa

IJTN0077 / CV0011 – Sprężyna dystansowa

IJTN0095 / CV0039 – Czteropunktowa tarcza koronowa z izolatorem

IJTN0089 / CV0023 – Element dystansowy do cięcia kontaktowego

Cięcie z odsunięciem

Akcesoria dystansowe pomagają utrzymać kontrolowaną odległość robocza dyszy.

Kontakt Cięcie

Komponenty do cięcia stykowego wykorzystują inną geometrię czołową.

Żłobienie

Żłobienie usuwa materiał bez całkowitego przecięcia przedmiotu obrabianego.

Używaj odpowiedniego stosu front-end dla każdego procesu, zamiast mieszać części tnące, stykowe i żłobiące.

Żłobienie plazmowe LTM141

Szersza platforma materiałów eksploatacyjnych typu A141 obejmuje dedykowany proces żłobienia.

Żłobienie można stosować do:

• Usuwanie spoin

• Usuwanie usterek

• Żłobienie wsteczne

• Wspólne przygotowanie

• Prace naprawcze

W przypadku strony z CNC/palnikiem maszynowym promuj żłobienie tylko wtedy, gdy:

• Źródło zasilania plazmy wspomaga żłobienie

• Zainstalowano odpowiednie materiały eksploatacyjne do żłobienia

• Zautomatyzowany system wspiera wymagany ruch palnika

Nie używaj zwykłej końcówki tnącej jako końcówki do żłobienia, chyba że taka konfiguracja jest specjalnie zatwierdzona.

Zespoły kabli maszynowych LTM141

Obecny system palnika maszynowego LTM141 obejmuje dedykowane zespoły kabli maszynowych o długości 6 m.

Kabel maszynowy z centralnym adapterem

Kod INWELT: IJWO10316071-00

Opis:

LTM141–151 / 16 mm² / 6 m / Adapter centralny

Gwintowany kabel maszynowy

Kod INWELT: IJWO10316077-00

Opis:

LTM141–151 / 16 mm² / 6 m / Połączenie gwintowe

Te kable maszynowe powinny pozostać w głównej tabeli części zamiennych LTM141.

Ręczne kable LT141 należy przenieść na stronę produktu ręcznego LT141 lub wyraźnie oznaczyć jako powiązane części palnika ręcznego.

Opcje adaptera złącza LTM141

System palnika maszynowego LTM zawiera kilka adapterów.

1/8G do 1/4G

Kod INWELT: IJAU5698

1/8G do 3/8G

Kod INWELT: IJAU5697

1/8G do M14×1

Kod INWELT: IJAU5699

1/8G do M16×1,5

Kod INWELT: IJAU5690

Te opcje adapterów umożliwiają obsługę różnych interfejsów źródła zasilania plazmy.

Sam pasujący gwint nie potwierdza pełnej kompatybilności palnika.

Adapter centralny 5-pinowy LTM141

Rodzina produktów obejmuje również:

Kod INWELT: IJAY0089
Numer referencyjny: FY0023

Opis:

5-pinowy centralny adapter po stronie palnika plazmowego

Przed instalacją sprawdź:

• Funkcje pinów

• Obwód łuku pilotującego

• Sygnał startu

• Obwód bezpieczeństwa

• Interfejs gaz/prąd

Samo dopasowanie mechaniczne nie wystarczy.

Jak sprawdzić kompatybilność przecinarki plazmowej CNC LTM141

Nie wybieraj LTM141 tylko dlatego, że przecinarka plazmowa ma prąd znamionowy 140A.

Musi pasować kilka warunków.

Potwierdź uruchomienie HF

Źródło zasilania plazmy musi obsługiwać palnik HF.

Potwierdź prąd znamionowy

LTM141 ma obciążalność 140A.

Używaj palnika i materiałów eksploatacyjnych w granicach zweryfikowanych limitów.

Potwierdź tylne złącze

Dostępne konfiguracje obejmują:

• 1/4G

• 3/8G

• M14×1

• M16×1,5

• Adapter centralny

Potwierdź obwód łuku pilotującego

Połączenie łuku pilotującego musi być zgodne ze źródłem zasilania plazmy.

Potwierdź interfejs startowy CNC

Sprawdź jak radzi sobie system plazmowy:

• Uruchomienie plazmy

• Transfer łuku

• Sygnał łuku OK

• Sygnały usterek

• Interfejs kontroli wysokości palnika

Podaj informacje o maszynie przed złożeniem zamówienia

W przypadku projektów zastępczych lub OEM należy podać:

• Producent źródła zasilania plazmy

• Model maszyny

• Znamionowy prąd wyjściowy

• Istniejący model palnika

• Zdjęcia głównych złączy

• Zdjęcia złącza łuku pilotującego

• Sterownik CNC

• Wymagana długość przewodu

• Wymagane wymiary montażowe

Jest to bardziej niezawodne niż publikowanie uniwersalnej listy kompatybilnych marek maszyn.

---

Szczegóły części zamiennych:

Palnik maszynowy

Kod		Nr ref.		Opis			Kod	Nr ref.	Opis
IJWU0614		Palnik Atuo do cięcia plazmowego LTM141/6m 1/4G					IJWU0612		Palnik Atuo do cięcia plazmowego LTM141/12m 1/4G
IJWU0616		Palnik plazmowy Atuo LTM141/6m 3/8G					IJWU0615		Palnik Atuo do cięcia plazmowego LTM141/12m 3/8G
IJWU0619		PA0103		Palnik Atuo do cięcia plazmowego LTM141/6m M14×1			IJWU0610	PA0104	Palnik Atuo do cięcia plazmowego LTM141/12m M14×1
IJWU0606		PA0145		Palnik plazmowy Atuo LTM141/6m M16×1,5			IJWU0602	PA0146	Palnik plazmowy Atuo LTM141/12m Adapter centralny
IJWU0608		Centralny adapter do palnika Atuo do cięcia plazmowego LTM141/6m					IJWU0609		Palnik plazmowy Atuo LTM141/12m M16×1,5
Pozycja			Kod		Nr ref.	Opis
1			IJTN0079		CV0013	Element dystansowy do żłobienia/LT141-150
2			IJTN0070		CV0014	Podkładka czteroramienna/LT100-150
3			IJTN0078		CV0012	Podkładka dwuszpiczasta/LT100-150
4			IJTN0077		CV0011	Sprężyna dystansowa LT100-150
5			IJWT0618		PC0102	Dysza zewnętrzna LT141
6			IJTN0095		CV0039	Czteropunktowa osłona korony z izolatorem/LT101-141
7			IJTN0089		CV0023	Podkładka do cięcia kontaktowego/LT101-141
8			IJWT0697		PC0131	Dysza zewnętrzna LT141-151
9						Wskazówka
9.1			IJWV0617-11		PD0101-11	Końcówka Φ1,1 mm/LT101-141
9.2			IJWV0617-14		PD0101-14	Końcówka Φ1,4 mm/LT101-141
9.3			IJWV0617-17		PD0101-17	Końcówka Φ1,7 mm/LT101-141
9.4			IJWV0617-19		PD0101-19	Końcówka Φ1,9 mm/LT101-141
10			IJWG0617		PE0101	Dyfuzor LT101-141
11			IJWC0617		PR0101	Elektroda plazmowa LT101-141
12			IJAO0779			Rurka powietrzna/LT141-151
13			IJTN0000			Nakrętka zabezpieczająca
14			IJTN0014		CV0008	Przystawka do cięcia kontaktowego/LT100-151
15			IJTN0015		CV0009	Przystawka tnąca z długim kontaktem/LT100-151
16						Wskazówka
16.1			IJWV0673-14		PD0117-14	Przedłużona końcówka Φ1,4mm/LT101-151
16.2			IJWV0673-17		PD0117-17	Przedłużona końcówka Φ1,7mm/LT101-151
16.3			IJWV0673-19		PD0117-19	Przedłużona końcówka Φ1,9mm/LT101-151
16.4			IJWV0677		PD0111	Przedłużona końcówka 50A/LT101-151
17			IJWG0619		PE0103	Dyfuzor LT151
18			IJWC0672		PR0116	Elektroda przedłużona Plazma LT101
19			IJWA0666			Głowica palnika plazmowego LT141
19a			IJGU0697		EA0131	'O'ring Φ18,77x1,78m minkrzem
19b			IJWG9018			Sulator frontowy/LT141-151
20			IJHW0046			Rękojeść plazmowa ręczna/ASeria/Czerwona
21			IJIK0733			Część ochronna/plazma/żółty
22			IJIR0081		185.0031	Spust
23			IJIK0805			Joint/duży/nowy typ
24						Montaż kabla
24.1			IJWO00316071-00			Zespół kabla/adapter centralny LT141-151/16MQ/6M
24.2			IJWO00316077-00			Zespół kabla/LT141-151/16MQ/6MATT.1/8G
24.3			IJWO10316071-00			Zespół kabla/LTM141-151/16MQ/6Madapter centralny
24.4			IJWO10316077-00			Zespół kabla/LTM141-151/16MQ/6MATT.1/8G
24.5			IJWO0600			Zespół przewodów LT141-1516M Adapter centralny
25			IJDH6017			Klucz do plazmy
26			IJWA0618			Głowica palnika plazmowego LTM141
26a			IJHW0024		W0300144	Rurka pozycjonująca z włókna szklanego/LTM
27						Zespół kabla LTM
27.1			IJAU5698			Adapter łączący 1/8G-1/4G
27.2			IJAU5697			Adapter łączący 1/8G-3/8G
27.3			IJAU5699			Adapter łączący 1/8G-M14×1
27.4			IJAU5690			Adapter łączący 1/8G-M16×1,5
28 IJAY0089 FY0023 Adapter centralny, strona palnika Plazma 5 pinów
29 IJTN0088 CV0022 Przystawka do wycinania okręgów/LT100-151

---

LTM141 i sterowanie wysokością palnika CNC

System plazmowy CNC może wykorzystywać automatyczną kontrolę wysokości palnika, aby utrzymać prawidłową odległość cięcia.

Możliwe systemy obejmują:

• THC na napięcie łuku

• Wykrywanie pływającej głowy

• Mechaniczny czujnik wysokości początkowej

• Inne kompatybilne systemy kontroli wysokości

THC na napięcie łuku

Po powstaniu łuku plazmowego kompatybilny kontroler THC może wykorzystywać napięcie łuku w celu utrzymania zaprogramowanej wysokości cięcia.

Prawidłowe napięcie zależy od:

• Źródło zasilania plazmy

• Aktualny

• Tworzywo

• Grubość płyty

• Materiały eksploatacyjne

• Prędkość cięcia

Integracja HF i THC

Ponieważ LTM141 wykorzystuje zapłon HF, konstruktor maszyny powinien przestrzegać wymagań producenta źródła zasilania plazmy w zakresie uziemienia i prowadzenia kabli.

Nie publikuj uniwersalnych ustawień okablowania THC ani ustawień napięcia bez zweryfikowanych danych na poziomie systemu.

Wysokość przebijania a wysokość cięcia

Zmechanizowane cięcie plazmowe zwykle wykorzystuje różne wysokości do przebijania i cięcia ciągłego.

Wysokość przekłucia

Roztopiony metal jest wyrzucany do góry, podczas gdy łuk początkowo penetruje płytę.

Prawidłowa wysokość przebijania pomaga zmniejszyć uszkodzenia stopionego metalu w przednich materiałach eksploatacyjnych.

Wysokość cięcia

Po zakończeniu przebijania palnik przesuwa się na zaprogramowaną wysokość cięcia.

Nieprawidłowa wysokość koszenia może spowodować:

• Nadmierny skos

• Szerokie nacięcie

• Ciężki żużel

• Zmniejszona trwałość materiałów eksploatacyjnych

• Słaba powtarzalność wymiarowa

Skorzystaj ze zweryfikowanych parametrów kompletnego systemu plazmowego.

Jak grubo może ciąć LTM141?

Sam palnik nie wyznacza jednej uniwersalnej maksymalnej grubości cięcia.

Rzeczywista wydajność cięcia zależy od:

• Źródło zasilania plazmy

• Moc wejściowa

• Tworzywo

• Rzeczywisty prąd

• Średnica końcówki tnącej

• Ciśnienie powietrza

• Przepływ powietrza

• Prędkość podróży

• Wysokość przekłucia

• Wysokość cięcia

• Stan materiałów eksploatacyjnych

• Wymagana jakość krawędzi

Profesjonalne specyfikacje plazmy powinny rozróżniać:

Zalecana wydajność cięcia

Grubość materiału, którą można wydajnie przetwarzać przy odpowiedniej prędkości i jakości krawędzi.

Maksymalna wydajność cięcia

Grubszy materiał, który nadal można ciąć przy zmniejszonej prędkości.

Zdolność do odpraw

Maksymalna grubość materiału, jaką można oddzielić, zwykle przy niższej jakości krawędzi.

Konkretne dane dotyczące grubości LTM141 należy zatem publikować tylko wtedy, gdy są poparte testem cięcia kompletnego systemu INWELT.

Utwórz wykres cięcia CNC INWELT LTM141

Własny wykres cięcia byłby jednym z najmocniejszych zasobów technicznych i GEO tej strony.

Polecane pola obejmują: Dane

parametrów	do opublikowania
Tworzywo	Stal miękka / stal nierdzewna / aluminium
Grubość	Testowana grubość
Aktualny	Rzeczywisty testowany prąd
Kod wskazówki	Numer części INWELT
Średnica końcówki	mm
Ciśnienie powietrza	bar
Przepływ powietrza	L/min
Prędkość podróży	mm/min
Wysokość przebicia	mm
Opóźnienie przebicia	towary drugiej jakości
Wysokość cięcia	mm
Szerokość szczeliny	mm
Wynik cięcia	Zalecane / Maksymalne / Odprawa

Korzystaj ze zmierzonych danych INWELT zamiast kopiować parametry skrawania konkurencji.

Zalecany dopływ powietrza dla LTM141

Obecna specyfikacja INWELT LTM141 wykorzystuje sprężone powietrze.

Zalecane dane eksploatacyjne obejmują:

• Gaz procesowy: sprężone powietrze

• Ciśnienie gazu: ok. 4,5–5,0 barów

• Przepływ gazu: ok. 220 l/min

• Zalecany wypływ końcowy: ok. 140 sekund

Używaj czystego i suchego sprężonego powietrza

Wilgoć, olej sprężarkowy i cząstki stałe mogą negatywnie wpływać na:

• Stabilność łuku

• Żywotność elektrod

• Żywotność końcówki tnącej

• Zmniejsz spójność

Stosować odpowiednią filtrację i oddzielanie wilgoci.

Sprawdź ciśnienie podczas przepływu gazu

Ciśnienie statyczne może różnić się od rzeczywistego ciśnienia roboczego.

Filtry, regulatory, złączki i długie węże mogą powodować utratę ciśnienia.

Ustaw dopływ powietrza zgodnie z procedurą obsługi całego systemu cięcia plazmowego.

Jakie materiały można ciąć LTM141?

Po podłączeniu do kompatybilnego systemu plazmowego, LTM141 może przetwarzać materiały przewodzące prąd elektryczny, w tym:

• Łagodna stal

• Stal węglowa

• Stal nierdzewna

• Aluminium

• Miedź

• Mosiądz

• Stal ocynkowana

Rzeczywista prędkość cięcia, jakość krawędzi i praktyczna grubość zależą od kompletnego systemu plazmowego.

Typowe zastosowania palnika CNC LTM141

LTM141 nadaje się do zastosowań w zautomatyzowanym cięciu plazmowym o wyższym natężeniu, w tym:

• Stoły do ​​cięcia plazmowego CNC

• Automatyczne cięcie profili

• Produkcja konstrukcji stalowych

• Produkcja maszyn ciężkich

• Sprzęt budowlany

• Sprzęt rolniczy

• Produkcja samochodów ciężarowych i przyczep

• Elementy kolejowe

• Okrętownictwo

• Systemy do obróbki płyt

• Przemysłowe ogniwa produkcyjne

• Produkcja metali ciężkich

Ostateczny wybór palnika powinien zawsze opierać się na źródle zasilania plazmy i interfejsie maszyny, a nie samej nazwie aplikacji.

LTM141 Konserwacja produkcji CNC

Stały stan materiałów eksploatacyjnych jest niezbędny w zautomatyzowanej produkcji, ponieważ zużyty element może mieć wpływ na każdą powtarzającą się część.

Sprawdź elektrodę

Monitoruj elektrodę pod kątem nadmiernego zużycia.

Wymień go, zanim silna erozja spowoduje słaby rozruch lub uszkodzi dyszę.

Sprawdź końcówkę tnącą

Sprawdź:

• Powiększony otwór dyszy

• Otwór owalny

• Uszkodzenia spalone

• Ciężkie zanieczyszczenie

Sprawdź dyfuzor

Utrzymuj kanały gazowe w czystości.

Wymień pęknięte lub uszkodzone pod wpływem ciepła elementy.

Sprawdź rurkę powietrzną

Upewnij się, że rurka powietrzna jest prawidłowo zainstalowana i nie jest uszkodzona.

Sprawdź głowicę palnika maszynowego

Sprawdzać:

• Wątki

• Uszczelnianie powierzchni

• Stan pierścienia uszczelniającego

• Uszkodzenia cieplne

• Wyciek gazu

Sprawdź przewód palnika

Upewnij się, że ruch CNC nie:

• Rozciągnij kabel

• Zmiażdż ołów

• Twórz ciasne zakręty

• Kolidują z suwnicą lub osią Z

---

Nasz katalog:

KATALOG PALNIKA PLAZMOWEGO INWELT.pdf

---

Typowe problemy z cięciem CNC LTM141

Trudny rozruch łuku HF

Sprawdzać:

• Stan elektrody

• Końcówka do cięcia

• Obwód wysokiej częstotliwości

• Ciśnienie powietrza

• Połączenie służbowe

• Złącze palnika

Nadmierny skos

Sprawdzać:

• Prostopadłość palnika

• Wysokość cięcia

• Zużycie dyszy

• Prędkość cięcia

Ciężki żużel

Sprawdzać:

• Prędkość cięcia

• Prąd cięcia

• Grubość materiału

• Przepływ gazu

• Wysokość cięcia

Krótka żywotność materiałów eksploatacyjnych

Możliwe przyczyny obejmują:

• Zanieczyszczone sprężone powietrze

• Nieprawidłowa kombinacja dyszy/prądu

• Nieprawidłowa wysokość przekłucia

• Nadmierne piercing

• Zużyta elektroda

Niespójne wymiary części

Sprawdzać:

• Montaż palnika

• Wysokość cięcia

• Luz CNC

• Kompensacja Kerfa

• Stan materiałów eksploatacyjnych

• Prędkość cięcia

Nie każdy problem wymiarowy jest spowodowany palnikiem plazmowym.

Materiały eksploatacyjne LTM141 dla dystrybutorów i dostaw na rynek wtórny

Profesjonalny program obsługi posprzedażnej LTM141 może obejmować:

• Standardowe końcówki tnące

• Rozszerzone końcówki tnące

• Wskazówki dotyczące żłobienia

• Elektrody standardowe

• Elektrody wydłużone

• Dyfuzory standardowe

• Przedłużone dyfuzory

• Rury powietrzne

• Dysze zewnętrzne

• Elementy do cięcia kontaktowego

• Przewodniki stand-off

• Głowice palników maszynowych

• O-ringi

• Rurki pozycjonujące z włókna szklanego

• Zespoły kabli maszynowych

• Adaptery złączy

• Adaptery centralne

Publikowanie dokładnych numerów części INWELT pomaga ograniczyć błędy związane z wymianą i ułatwia dystrybutorom i producentom sprzętu CNC powtarzanie zakupów.

Produkcja palnika plazmowego CNC LTM141 OEM przez firmę INWELT

INWELT dostarcza palniki do cięcia plazmowego i komponenty zamienne profesjonalnym klientom B2B, w tym:

• Producenci maszyn plazmowych CNC

• Producenci źródeł zasilania plazmowego

• Integratorzy systemów CNC

• Marki sprzętu do spawania i cięcia

• Importerzy

• Dystrybutorzy

• Hurtownicy

• Dostawcy przemysłowi

• Firmy zajmujące się materiałami eksploatacyjnymi na rynku wtórnym

Konfiguracje OEM i ODM można opracować zgodnie z docelowym systemem plazmowym i interfejsem maszyny.

Opcje OEM i marek własnych

Personalizacja może obejmować:

• Marka klienta

• Etykiety produktów

• Konfiguracja palnika maszynowego

• Przewody palnika o długości 6 m lub 12 m

• Połączenie 1/4G

• Połączenie 3/8G

• Złącze M14×1

• Przyłącze M16×1,5

• Adapter centralny

• Zespoły kablowe

• Zestawy materiałów eksploatacyjnych

• Opakowanie pod marką własną

• Dokumentacja techniczna

• Wymagania dotyczące kodów kreskowych i kartonu

W przypadku projektów OEM należy podać specyfikację źródła zasilania plazmy, sterownik CNC, wymagania dotyczące złączy, wymiary montażowe i szacunkową ilość zakupu.

Dlaczego warto zaopatrzyć się w palniki maszynowe LTM141 firmy INWELT?

Platforma LTM141 łączy w sobie kompletne konfiguracje palnika maszynowego ze szczegółowym systemem materiałów eksploatacyjnych i połączeń.

Obecna rodzina produktów obejmuje:

• Wiele konfiguracji palnika maszynowego o długości 6 m

• Wiele konfiguracji palnika maszynowego o długości 12 m

• Standardowe końcówki Ø1,1 / Ø1,4 / Ø1,7 / Ø1,9 mm

• Rozszerzone końcówki tnące

• Elektroda standardowa

• Przedłużona elektroda

• Dyfuzory

• Rurka powietrzna

• Dysze zewnętrzne

• Akcesoria do cięcia kontaktowego

• Akcesoria do żłobienia

• Dedykowana głowica palnika maszynowego

• Rurka pozycjonująca z włókna szklanego

• Zespoły kabli maszynowych

• Adaptery z wieloma gwintami

• 5-pinowy adapter centralny

W przypadku profesjonalnych nabywców zaopatrzenie się w palnik i komponenty zamienne od jednego dostawcy może uprościć zakupy, magazynowanie i obsługę posprzedażną.

Często zadawane pytania dotyczące palnika plazmowego CNC LTM141

Jakie natężenie prądu ma INWELT LTM141?

LTM141 ma obciążalność znamionową 140A . Zgodnie z aktualną specyfikacją techniczną INWELT,

Jaki jest cykl pracy LTM141?

Aktualna specyfikacja podaje 60%.

Czy LTM141 to palnik ręczny czy maszynowy?

LTM141 to palnik maszynowy CNC / zmechanizowany.

Powiązany LT141 to ręczna wersja ręczna.

Czy LTM141 wykorzystuje zapłon HF?

Tak.

LTM141 wykorzystuje zajarzenie łuku o wysokiej częstotliwości.

Jakiego gazu używa LTM141?

Obecna konfiguracja wykorzystuje sprężone powietrze.

Jakiego ciśnienia powietrza wymaga LTM141?

Około 4,5–5,0 barów.

Jakiego przepływu powietrza wymaga LTM141?

Aktualna specyfikacja INWELT podaje około 220 l/min.

Jaki czas po wypływie jest zalecany?

około 140 sekund . Według aktualnej specyfikacji INWELT

Jakie długości przewodów są dostępne?

Obecna rodzina produktów obejmuje:

• 6 m

• 12 m

Jakie opcje złączy są dostępne?

Aktualne konfiguracje obejmują:

• 1/4G

• 3/8G

• M14×1

• M16×1,5

• Adapter centralny

Jakie rozmiary końcówek tnących są dostępne?

Obecna rodzina materiałów eksploatacyjnych obejmuje:

• Ř1,1 mm

• Ř1,4 mm

• Ř1,7 mm

• Ř1,9 mm

Dostępne są również przedłużone końcówki Ø1,4, Ø1,7 i Ø1,9 mm.

Którą końcówkę należy zastosować przy 140A?

Szersza rodzina materiałów eksploatacyjnych typu A141 powszechnie kojarzy Ø1,9 mm z górnym zakresem prądu.

Firma INWELT powinna potwierdzić swoje własne zweryfikowane mapowanie natężenia prądu do dyszy przed opublikowaniem tej zależności jako wiarygodnej.

Z jakiej elektrody korzysta LTM141?

Standardowa elektroda to:

IJWC0617 / PR0101

Elektroda wydłużona to:

IJWC0672 / PR0116

Z jakiej głowicy palnika maszynowego korzysta LTM141?

Aktualna głowica maszyny INWELT to:

IJWA0618

Jakiej rurki pozycjonującej używa LTM141?

Aktualne listy rodzin produktów:

IJHW0024 / W0300144 – Rurka pozycjonująca z włókna szklanego

Czy LTM141 można używać z dowolną przecinarką plazmową CNC 140A?

NIE.

System rozruchowy HF, złącze, obwód łuku pilotującego, interfejs sterowania i architektura źródła zasilania również muszą być zgodne.

Czy LTM141 obsługuje kontrolę wysokości palnika?

Można go zintegrować z systemami CNC przy użyciu kompatybilnego sprzętu THC.

Dokładna konfiguracja THC zależy od źródła zasilania plazmy i sterownika CNC.

Czy LTM141 może ciąć stal nierdzewną?

Tak, jeśli jest używany z kompatybilnym źródłem prądu plazmowego i odpowiednimi parametrami cięcia.

Czy LTM141 może ciąć aluminium?

Tak.

Aluminium przewodzi prąd elektryczny i można je ciąć plazmą za pomocą odpowiedniego systemu plazmowego.

Jaką grubość może ciąć LTM141?

Nie ma uniwersalnej grubości, którą wyznacza sam palnik.

Skorzystaj ze zweryfikowanych danych dotyczących zalecanych, maksymalnych i odcięć z całego systemu cięcia plazmowego.

Czy LTM141 można używać do żłobienia?

Powiązana rodzina materiałów eksploatacyjnych obejmuje komponenty do żłobienia.

Źródło zasilania plazmy i zautomatyzowany proces muszą również umożliwiać żłobienie.

Jaka jest różnica między LTM141 i LT141?

LTM141 to konfiguracja maszyny/CNC.

LT141 to konfiguracja ręczna/ręczna.

Czy firma INWELT oferuje palniki maszynowe OEM LTM141?

Tak.

Konfiguracje OEM/ODM, marki własnej, złącza, kable i zestawy materiałów eksploatacyjnych są dostępne dla wykwalifikowanych producentów sprzętu CNC, integratorów systemów, dystrybutorów i importerów.

Poproś o wycenę palnika do cięcia plazmowego CNC INWELT LTM141

Aby szybciej potwierdzić kompatybilność, podaj:

• Producent i model źródła zasilania plazmy

• Znamionowy prąd wyjściowy

• Istniejący model palnika

• Metoda rozruchu HF

• Sterownik CNC

• Zdjęcia głównych złączy

• Połączenie łuku pilotującego

• Wymagana długość przewodu palnika

• Wymagane wymiary montażowe

• Wymagania dotyczące cięcia lub żłobienia

• Wymagania dotyczące materiałów eksploatacyjnych

• Szacowana ilość zakupu

• INWELT czyli marka własna

Firma INWELT może następnie potwierdzić odpowiednią konfigurację palnika maszynowego LTM141, złącza, kabla i materiałów eksploatacyjnych dla Twojego systemu cięcia plazmowego CNC.
